7 Резьбовые соединения
При резьбовом соединении двух деталей (рисунок 59в) одна из них имеет наружную резьбу с наружным диаметром d и внутренним d1 (рисунок 59а), выполненную на наружной поверхности, а другая – внутреннюю, выполненную в отверстии, с наружным диаметром D и внутренним D1 (рисунок 59б). Под размером резьбы понимается значение её наружного диаметра, который называют номинальным диаметром резьбы.

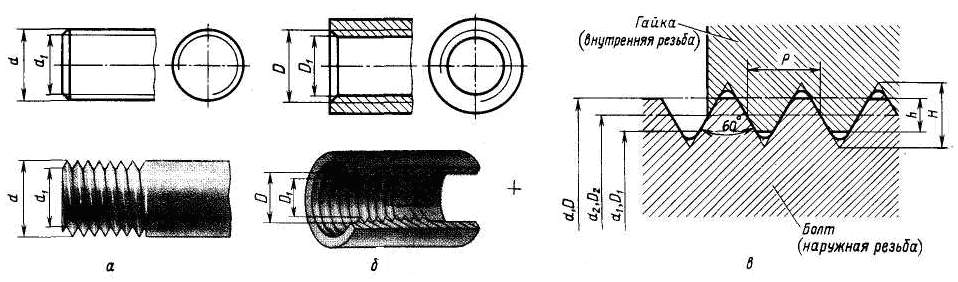

Рисунок 59 – Параметры резьбы
Резьбовые соединения деталей, на одной из которых нарезана наружная, а на другой – внутренняя резьба, называются разъемными. Их можно разобрать без повреждения деталей.
Чертежи разъемных соединений выполняют с применением рекомендуемых стандартами упрощений и условностей.
На рисунке 60 изображены резьбовые соединения, на которых одна деталь ввернута в другую.

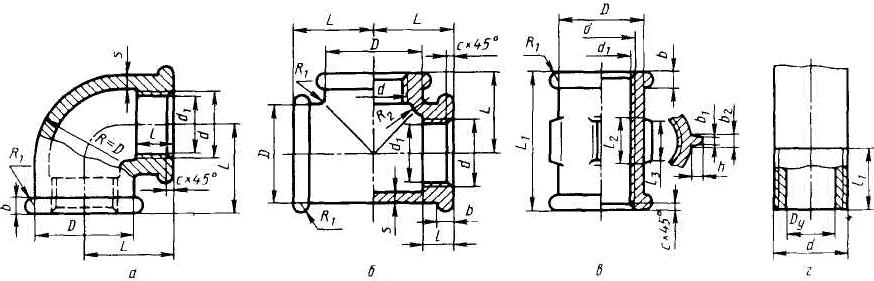

Рисунок 60 – Изображения резьбовых соединений
На продольных разрезах показана только та часть внутренней резьбы, которая не закрыта завернутой в нее деталью, контур ввернутой детали выполняется сплошной основной толстой линией (рисунок 60а, б).
На поперечных разрезах, если секущая плоскость рассекает обе соединяемые детали (рисунок 60в), штриховка завернутой детали выполняется до наружной окружности резьбы.
7.1 Создание резьбового соединения двух деталей

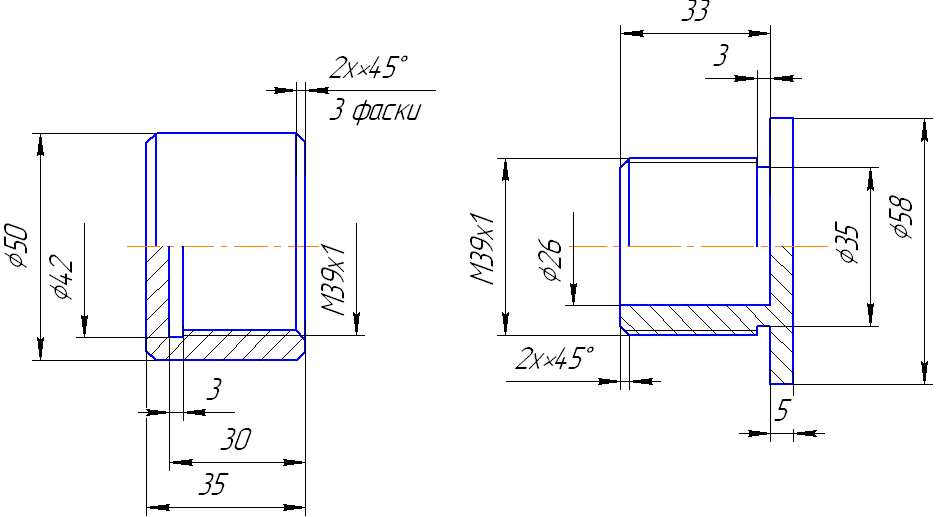

Для выполнения задания перечертите с размерами подлежащие соединению две детали (рисунок 61).
Рисунок 61 – Задание для резьбового соединения

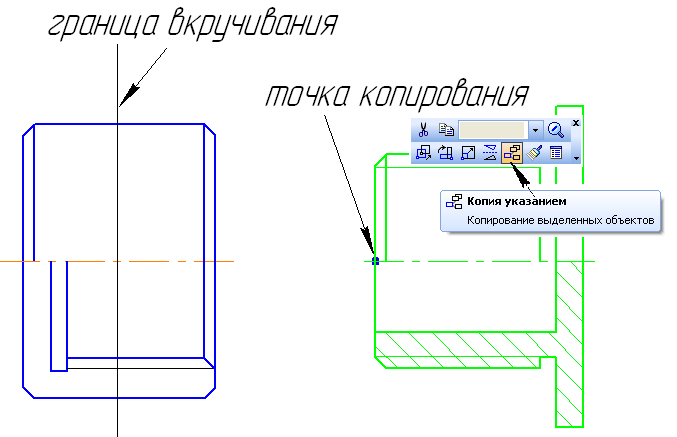

Скопируйте детали без размеров и разместите рядом на чертеже. Наметьте границу вкручивания (рисунок 62). При выполнении соединения точка копирования должна быть совмещена с точкой на пересечении осевой линии с точкой на границе вкручивания. Операция выполняется с помощью команды Копия указанием.
Рисунок 62 – Выбор границы вкручивания и точки копирования

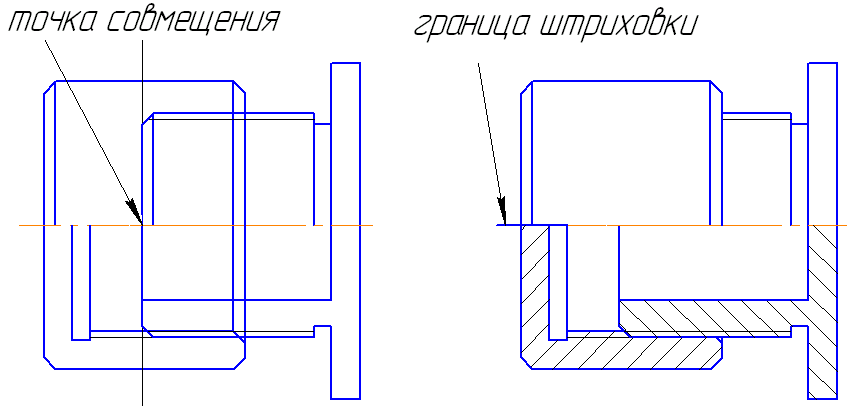

При
наложении изображений двух соединяемых
деталей заштрихованные области удалите
(рисунок 63). С помощью команды Усечь
кривую
удалите лишние линии на соединении.
Обратите внимание на основные и тонкие
линии резьбы, которые накладываются
друг на друга. При выполнении штриховки
следует оформить границу штриховки по
осевой линии. В дальнейшем эти границы
удалите.
Рисунок 63 – Наложение изображений соединяемых деталей
Оформите чертеж резьбового соединения, как представлено на рисунке 64.
Альбом графических работ по резьбовым соединениям представлен на рисунках 30, 38, 41, 45, 46, 58, 64.
Задание и варианты для выполнения самостоятельной работы представлены в Приложении Б.

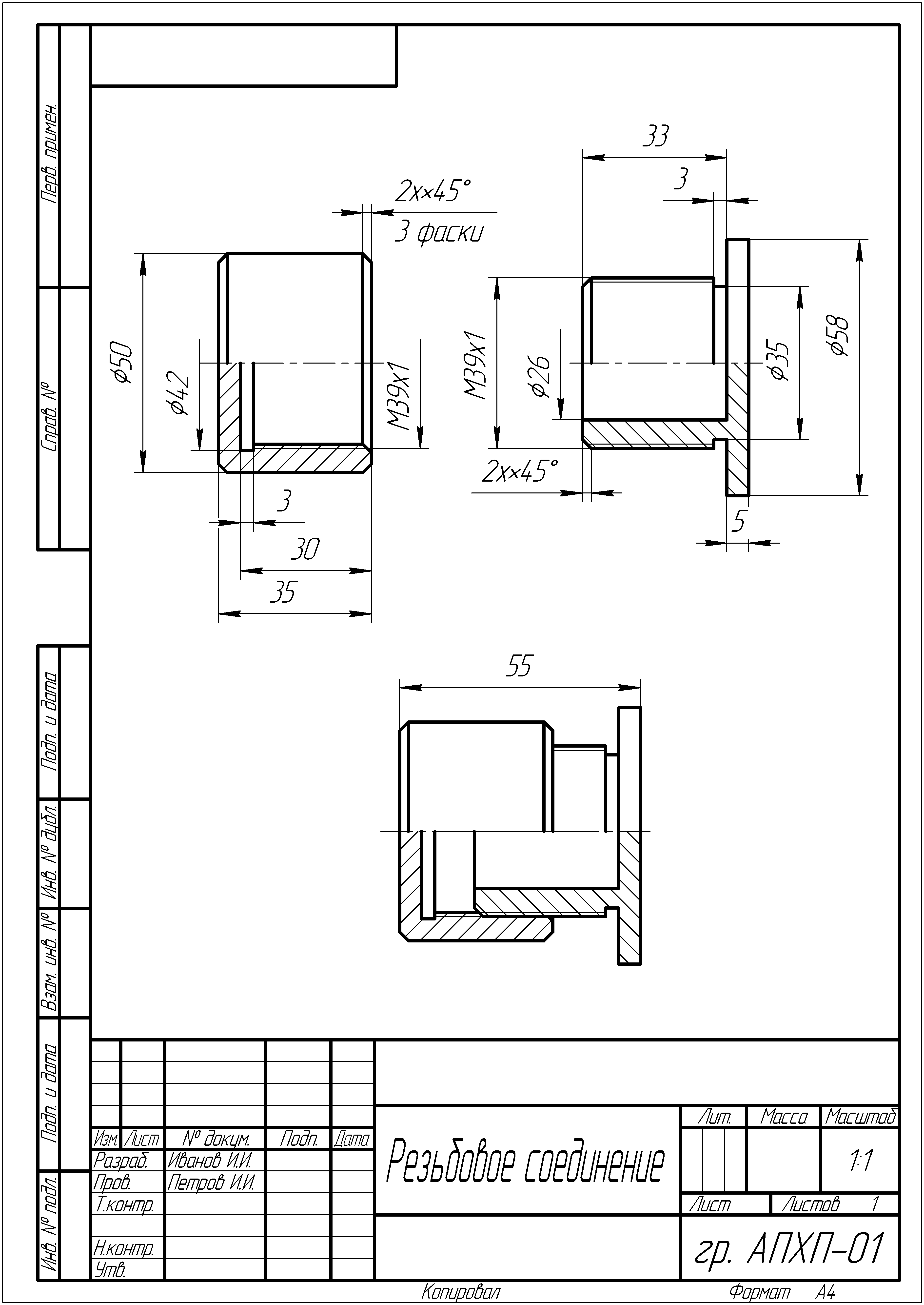

Рисунок 64 – Оформление чертежа резьбового соединения
Приложение А
Таблицы из стандартов на крепежные изделия
Таблица А.1 – Основные размеры болтов с шестигранной головкой (нормальной точности) по ГОСТ 7798-70, мм

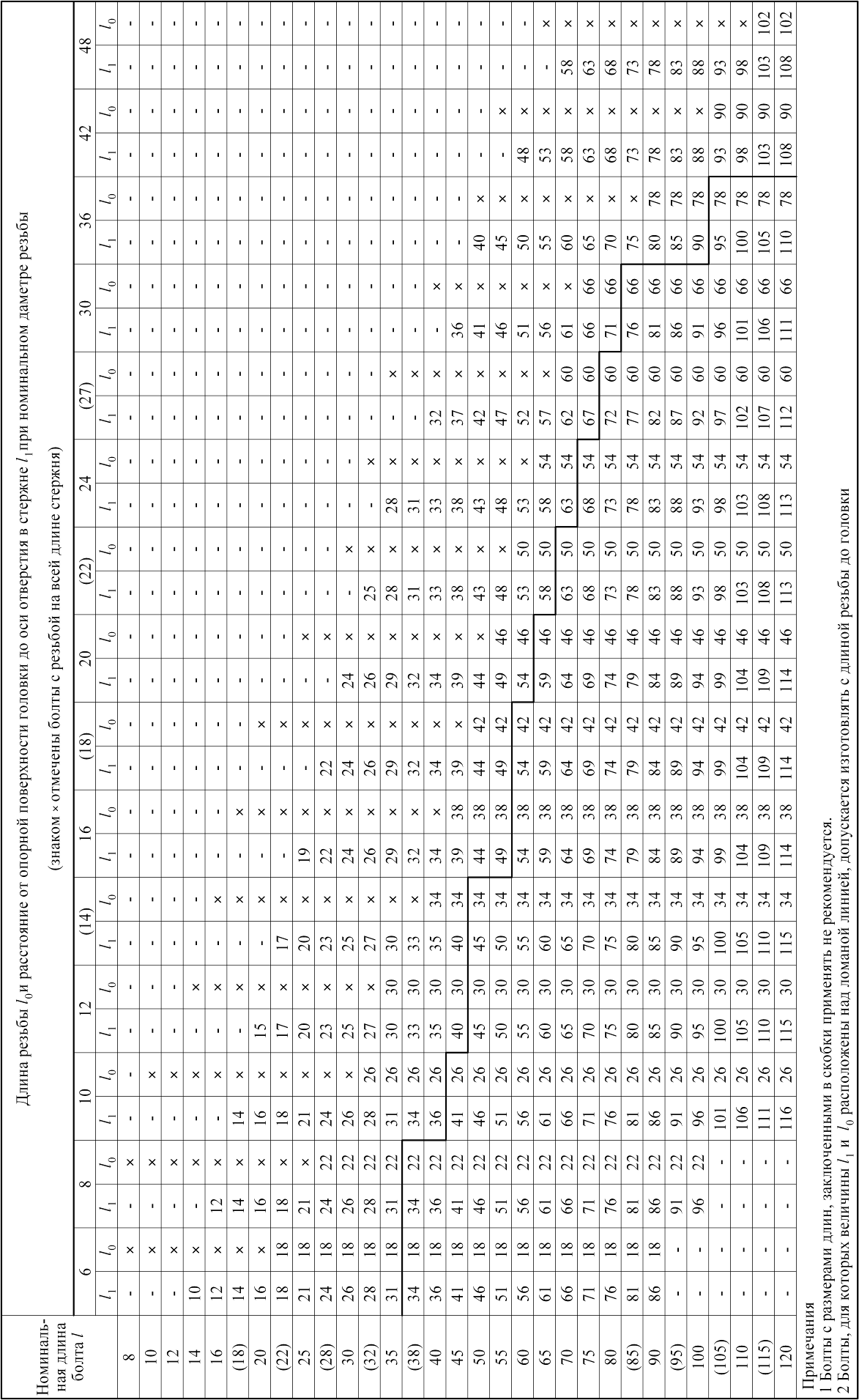

Таблица А.2 – Длина болтов с шестигранной головкой (нормальной точности) по ГОСТ 7798-70, мм |
|
Таблица А.3 – Гайки шестигранные (нормальной точности) по ГОСТ 5915-70, мм

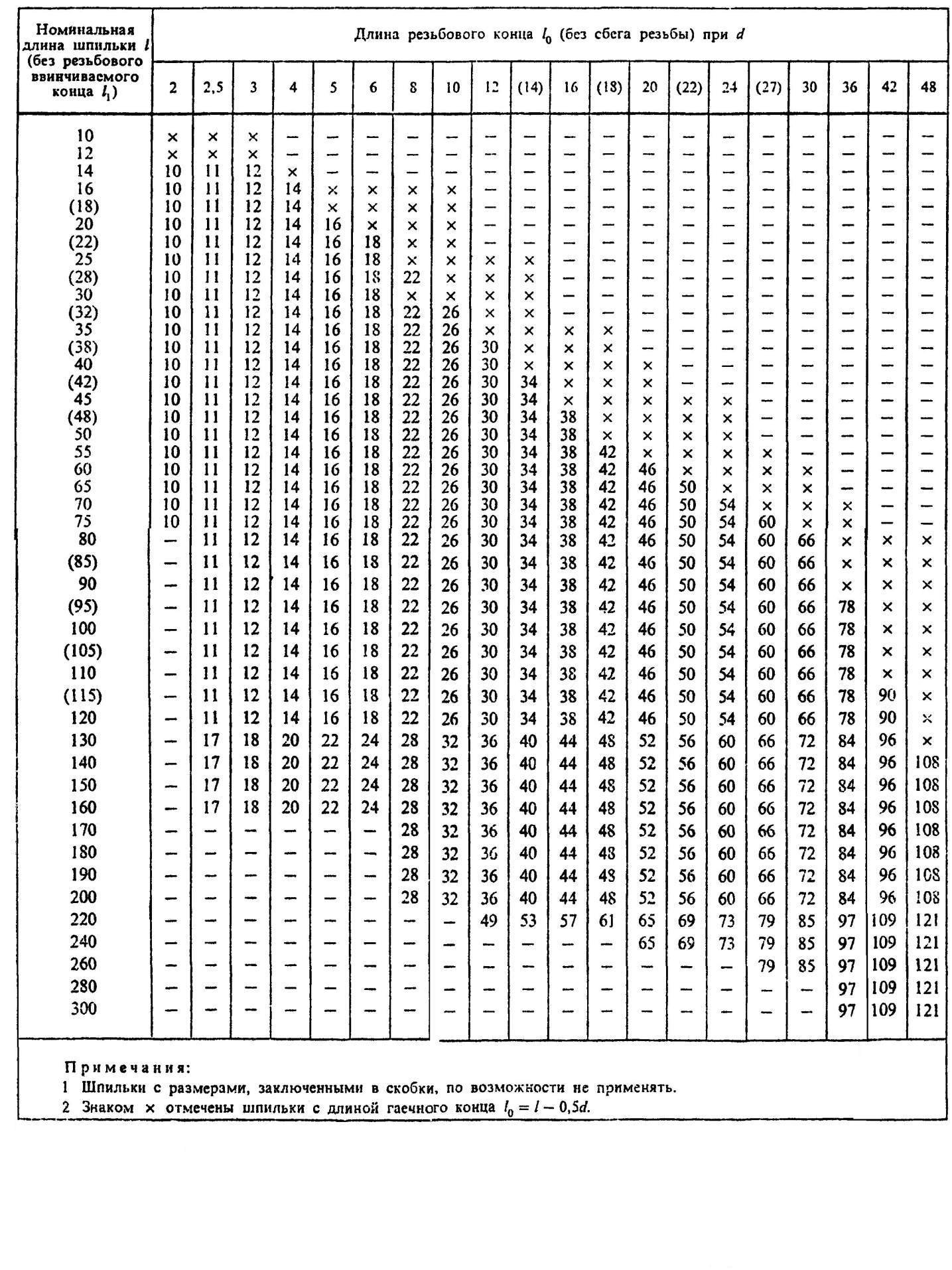

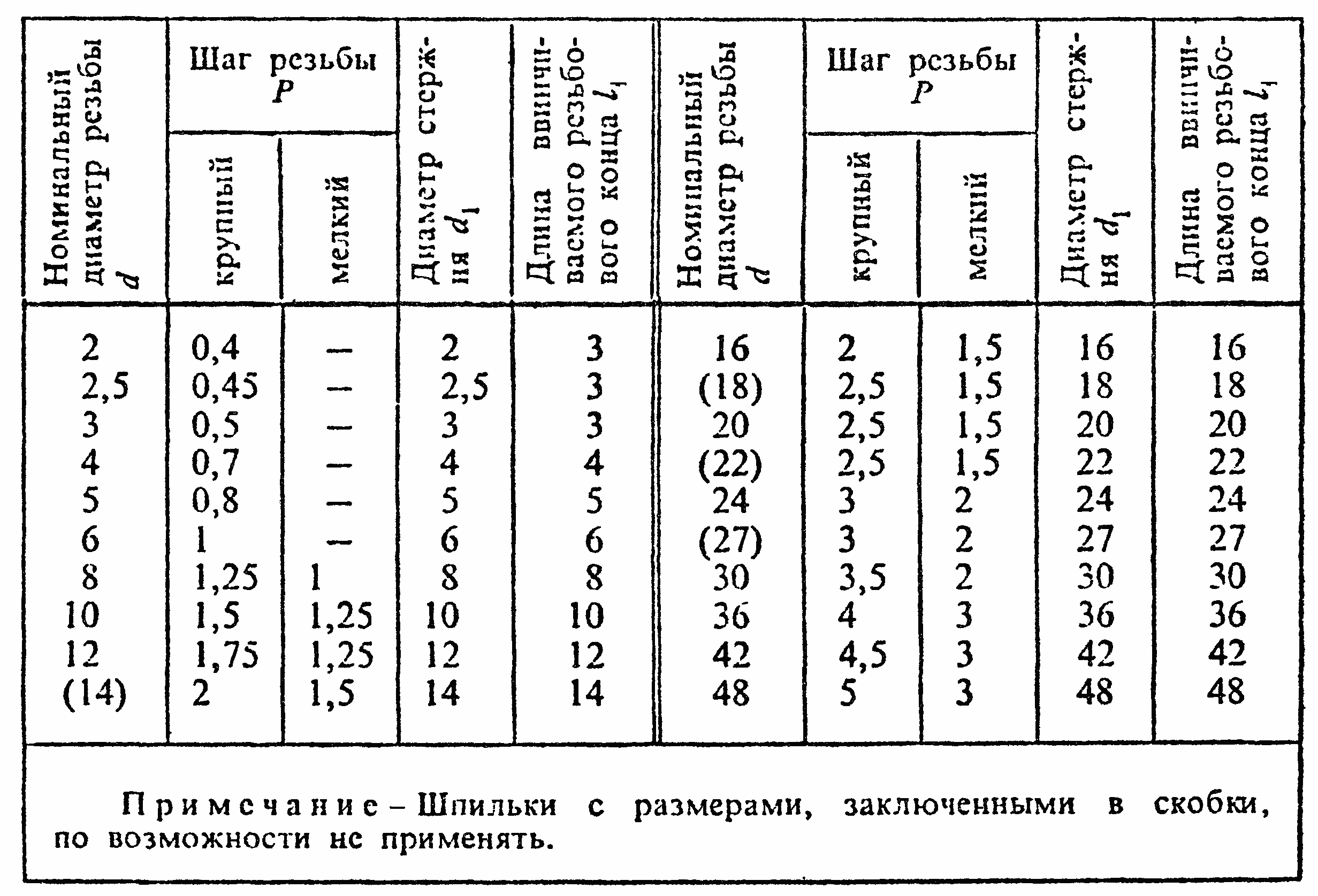

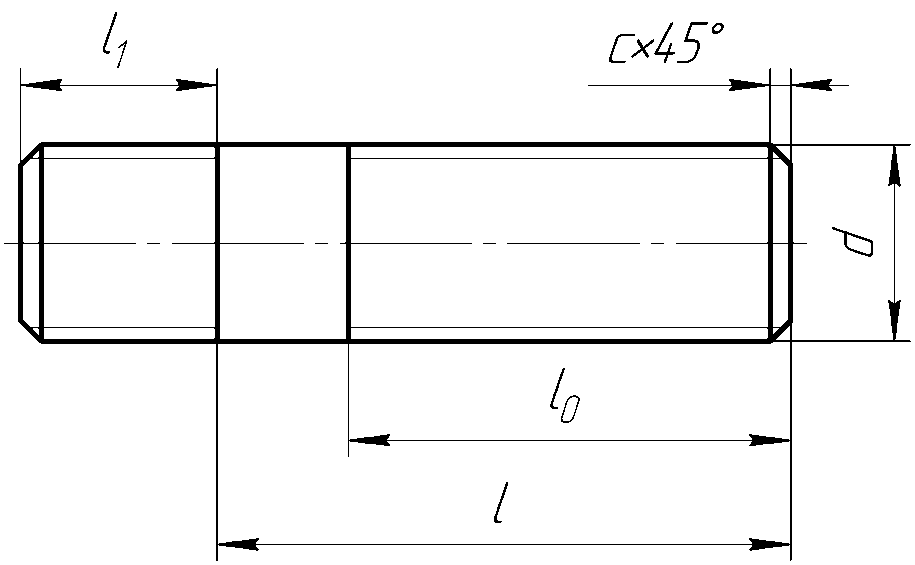

Таблица А.4 – Основные размеры шпилек общего применения по ГОСТ 22032-76; ГОСТ 22033-76, мм
Таблица А.5 – Длина шпилек общего применения по ГОСТ 22032-76; 22033-76, мм

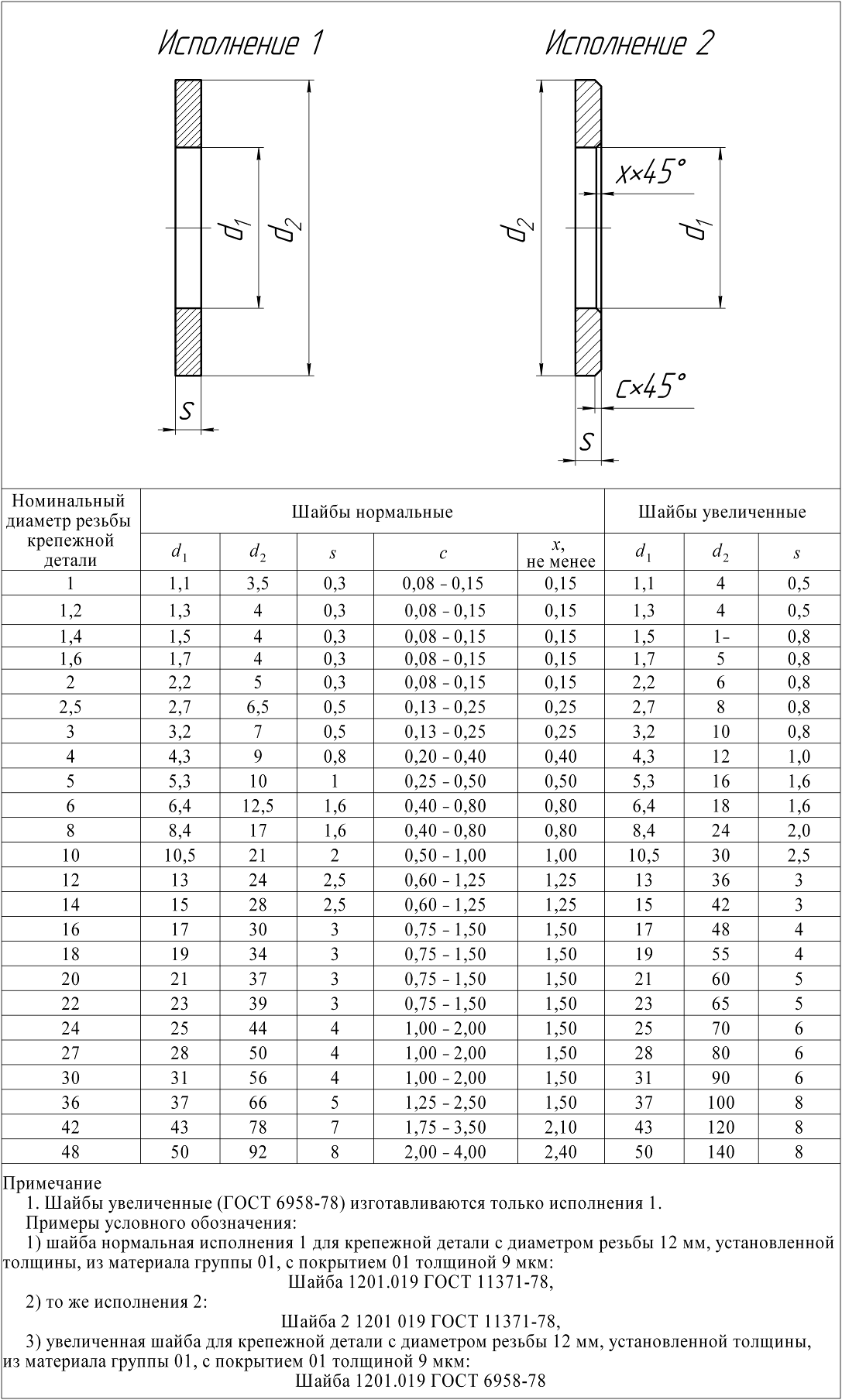

Таблица А.6 – Шайбы нормальные (ГОСТ 11371-78) и шайбы увеличенные (ГОСТ 6958-78), размеры в мм
