5.2 Перенос изображения на формат
Скопируйте в буфер обмена болтовое соединение и оформите его чертеж на отдельном формате в виде сборочного чертежа. При размещении соединения на формате А4 разверните изображение на угол 90°. Для этого при копировании в строку параметров введите угол поворота (рисунок 36).

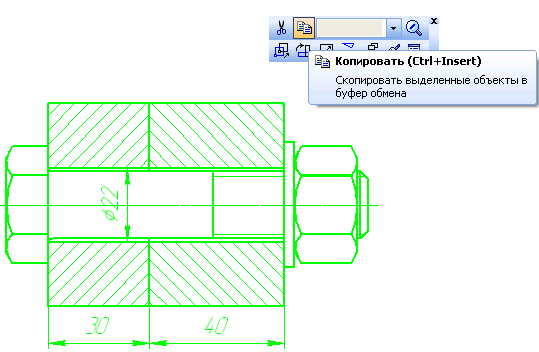

Рисунок 36 – Копирование в буфер обмена с указанием угла поворота
Простановка обозначения позиций на сборочном чертеже болтового соединения находится на странице Обозначения (рисунок 37).

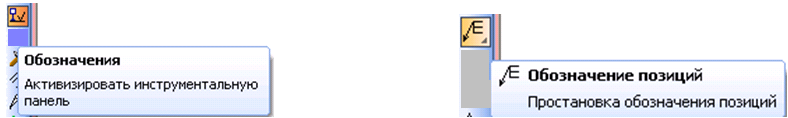

Рисунок 37 – Простановка обозначения позиций
Проставьте необходимые размеры и заполните основную надпись согласно рисунку 38. Нумерацию позиций начните с нижнего основания. Цифры в номерах позиций нужно выровнять по горизонтали или вертикали.

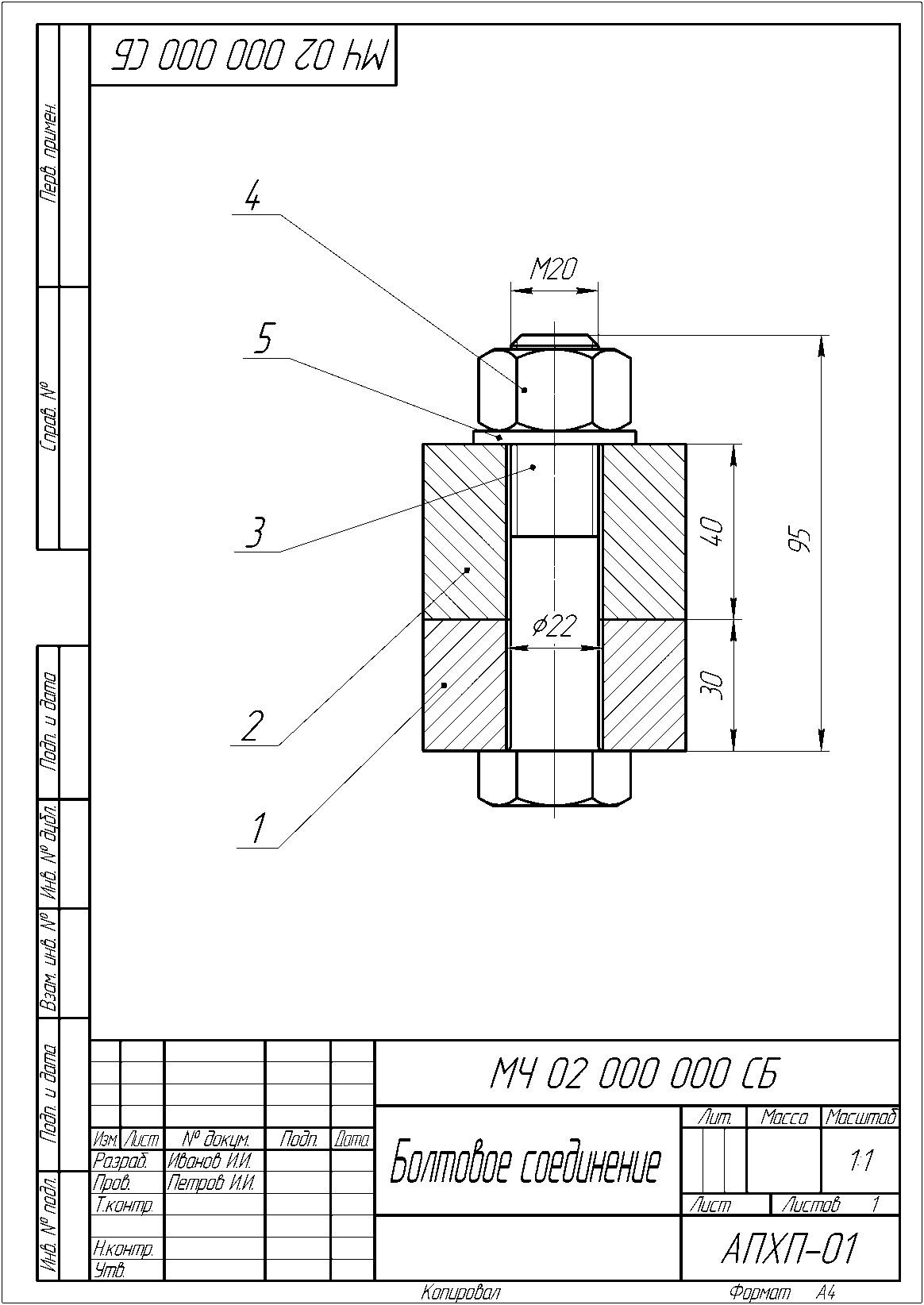

Рисунок 38 – Сборочный чертеж болтового соединения
5.3 Создание спецификации в ручном режиме
Создайте новый документ Чертеж . Откройте Менеджер документа . В разделе Оформление выберите Спецификация. Первый лист (№17) (рисунок 39).

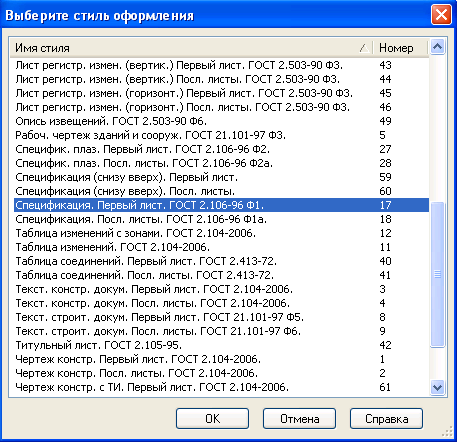

Рисунок 39 – Создание бланка спецификации в Менеджере документа
Для заполнения спецификации кликните мышкой в место заполнения. Раздел Стандартные изделия заполняется в алфавитном порядке. В версиях (начиная с КОМПАС V13) в поле основной надписи кликните правой клавишей мышки и выполните команду Заполнить основную надпись. Обязательно подтвердите заполнение (рисунки 40, 41).
Рисунок 40 – Заполнение основной надписи
Пример заполненной спецификации дан на рисунке 41.

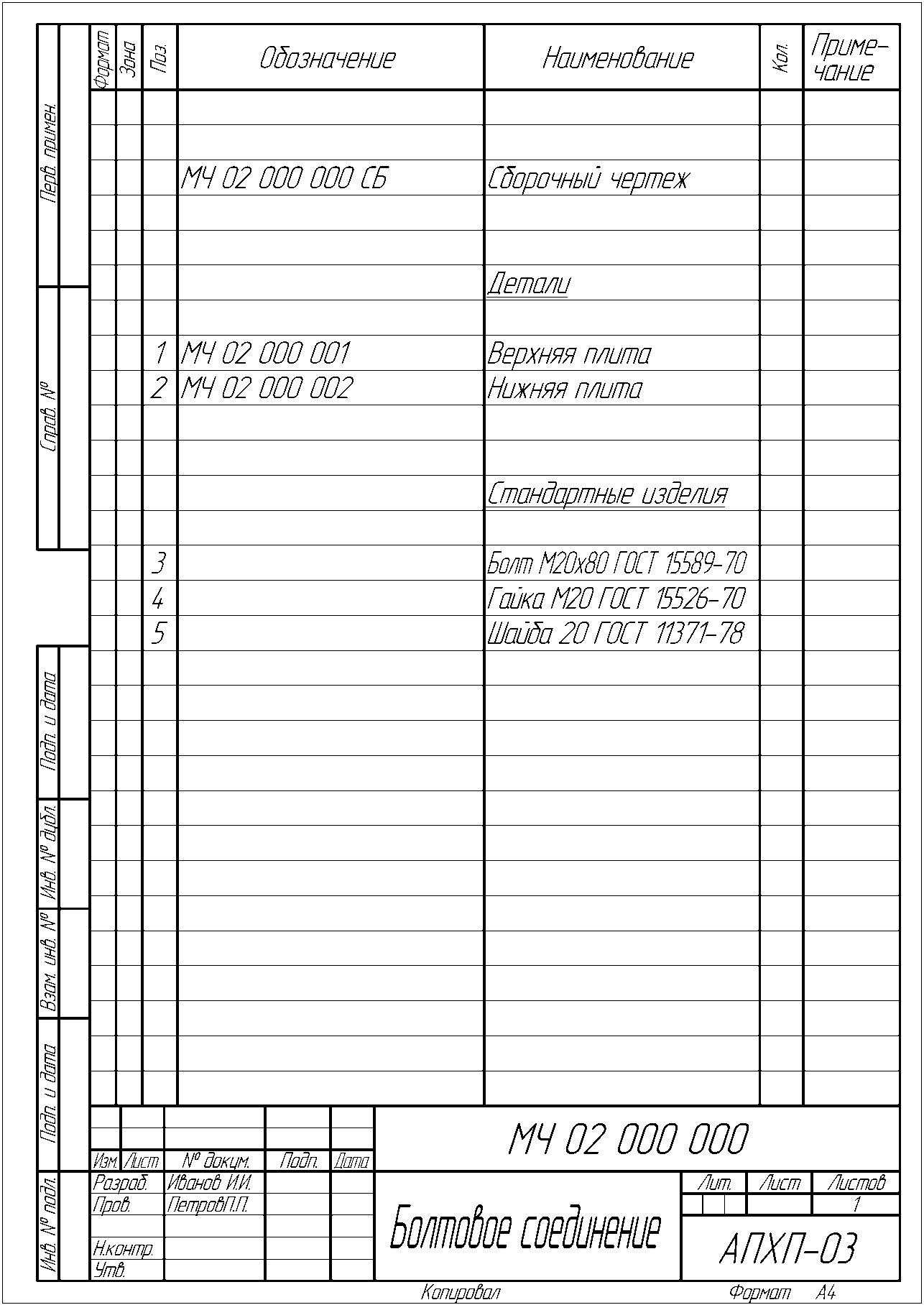

Рисунок 41 – Заполненная спецификация болтового соединения
5.4 Создание шпилечного соединения
Для шпилечного соединения требуются: шпилька, гайка, шайба и гнездо под шпильку. Все эти изображения размещены около чертежа крепежных изделий (см. рисунок 31). На рисунке 42 указаны точки совпадения трех элементов шпилечного соединения. Порядок их копирования и соединения не имеет значения.
Для шпилечного соединения можно скопировать изображение гайки и шайбы от болтового соединения. Диаметр резьбы шпильки отличается от размеров резьбы болтового соединения. Для этого два раза кликните на изображении гайки и шайбы. В открывшихся окнах введите нужные значения для шпилечного соединения.

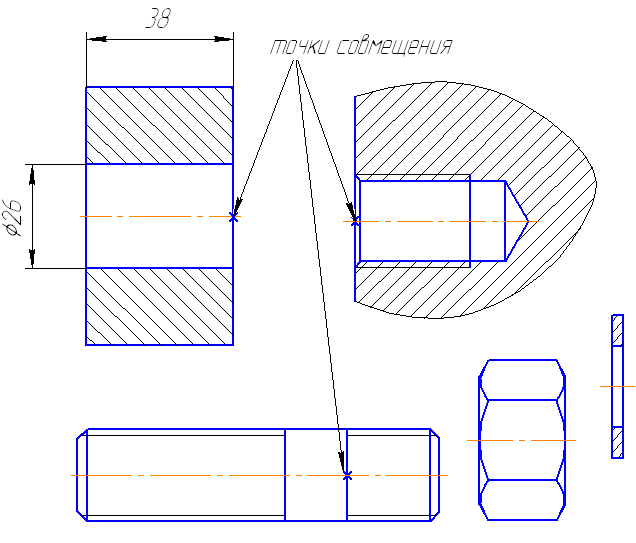

Рисунок 42 – Элементы для шпилечного соединения
После соединения трех элементов отредактируйте вид шпильки в гнезде. Удалите лишние линии и штриховку (рисунок 43).

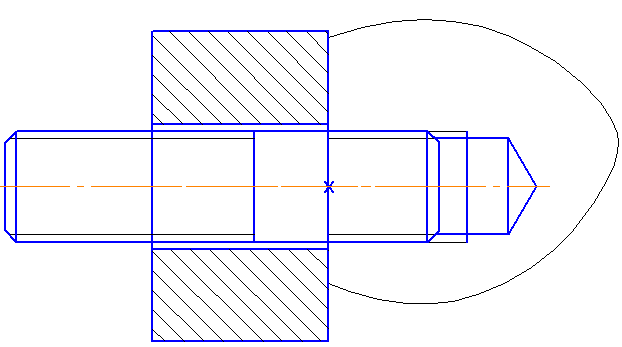

Рисунок 43 – Ввинчиваемый конец помещен в гнездо под шпильку
Скопируйте поочередно Шайбу и Гайку. Разместите их в соответствии с рисунком 44. С помощью команды Усечь кривую удалите лишние линии. Штриховка соседних соединяемых деталей осуществляется в разные стороны.

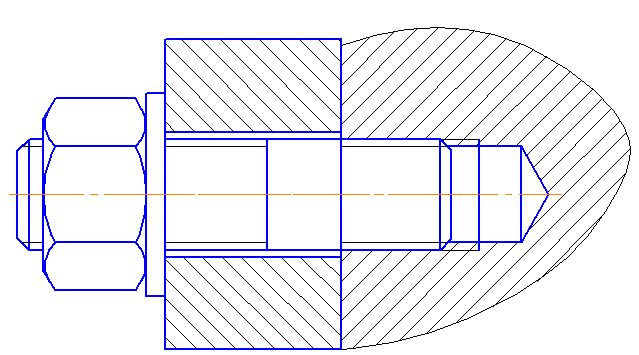

Рисунок 44 – Шпилечное соединение
5.5 Расположение на формате
Скопируйте в буфер обмена болтовое соединение и оформите его чертеж на отдельном формате в виде сборочного чертежа. При размещении соединения на формате А4 разверните изображение на 90° (рисунок 45). Номера позиций крепежного соединения можно объединить (детали 3, 4, 5).
Рисунок 45 – Оформление чертежа шпилечного соединения на формате
Создайте спецификацию в ручном режиме. Заполните по образцу (рисунок 46).
Рисунок 46 – Оформление спецификации шпилечного соединения
