6 Резьбовые соединения труб
Трубы соединяются между собой специальными деталями, называемыми фитингами. Они применяются в случаях, когда один конец трубы непосредственно соединить с помощью резьбы с другим концом второй трубы не представляется возможным.

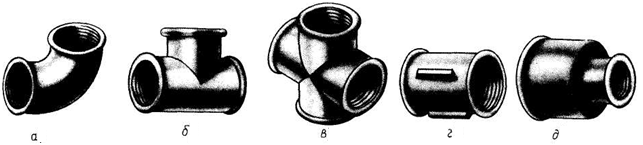

В зависимости от характера соединения, которое необходимо получить, фитинги могут иметь различную форму (рисунок 47): а – угольник, б – тройник, в – крест, г – муфта прямая, д – муфта переходная. Размеры определяются соответствующими стандартами. На трубах, а следовательно и на фитингах, выполняется большей частью трубная цилиндрическая резьба.
Размеры каждого фитинга определяются условным проходом Dy соединяемых труб. Условный проход входит также и в условное обозначение фитинга. Например, тройник прямой, предназначенный для соединения труб с условным проходом 40 мм, обозначается: Тройник 40 ГОСТ 8948-75.
Рисунок 47 – Формы фитингов

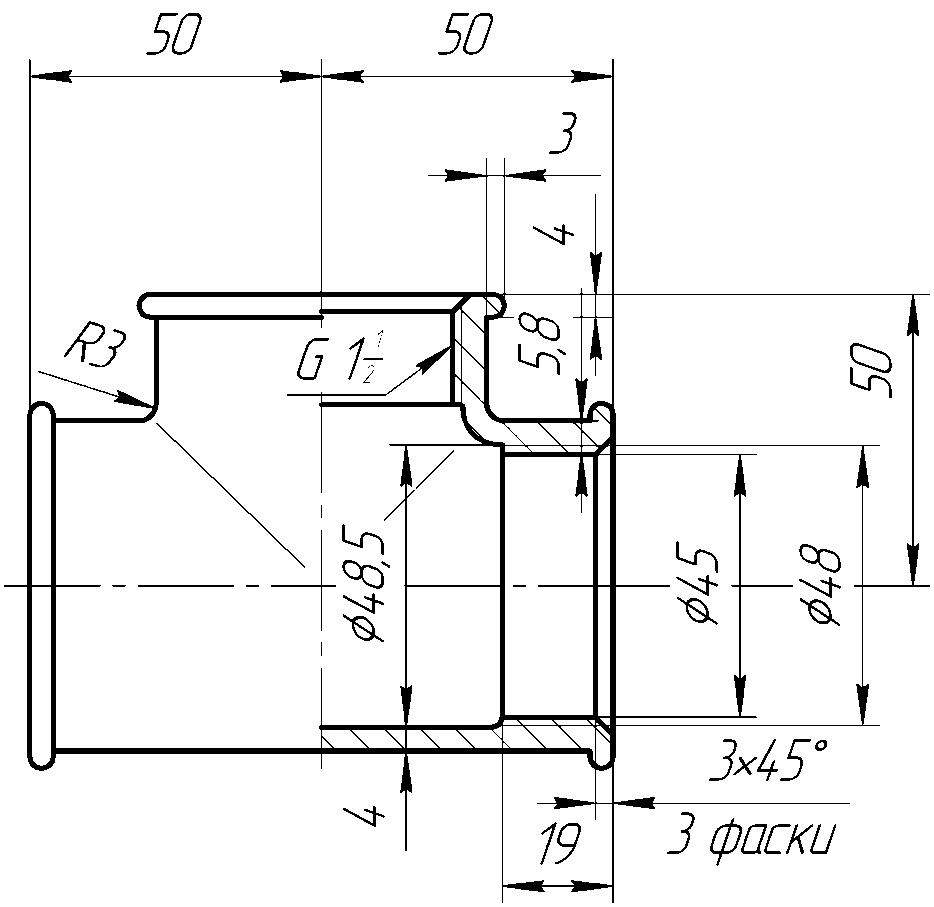

Для выполнения индивидуального задания по фитинговому соединению следует начать с вычерчивания фитинга. Пример задания представлен на рисунке 48.
Рисунок 48 – Муфта соединительная Тройник прямой

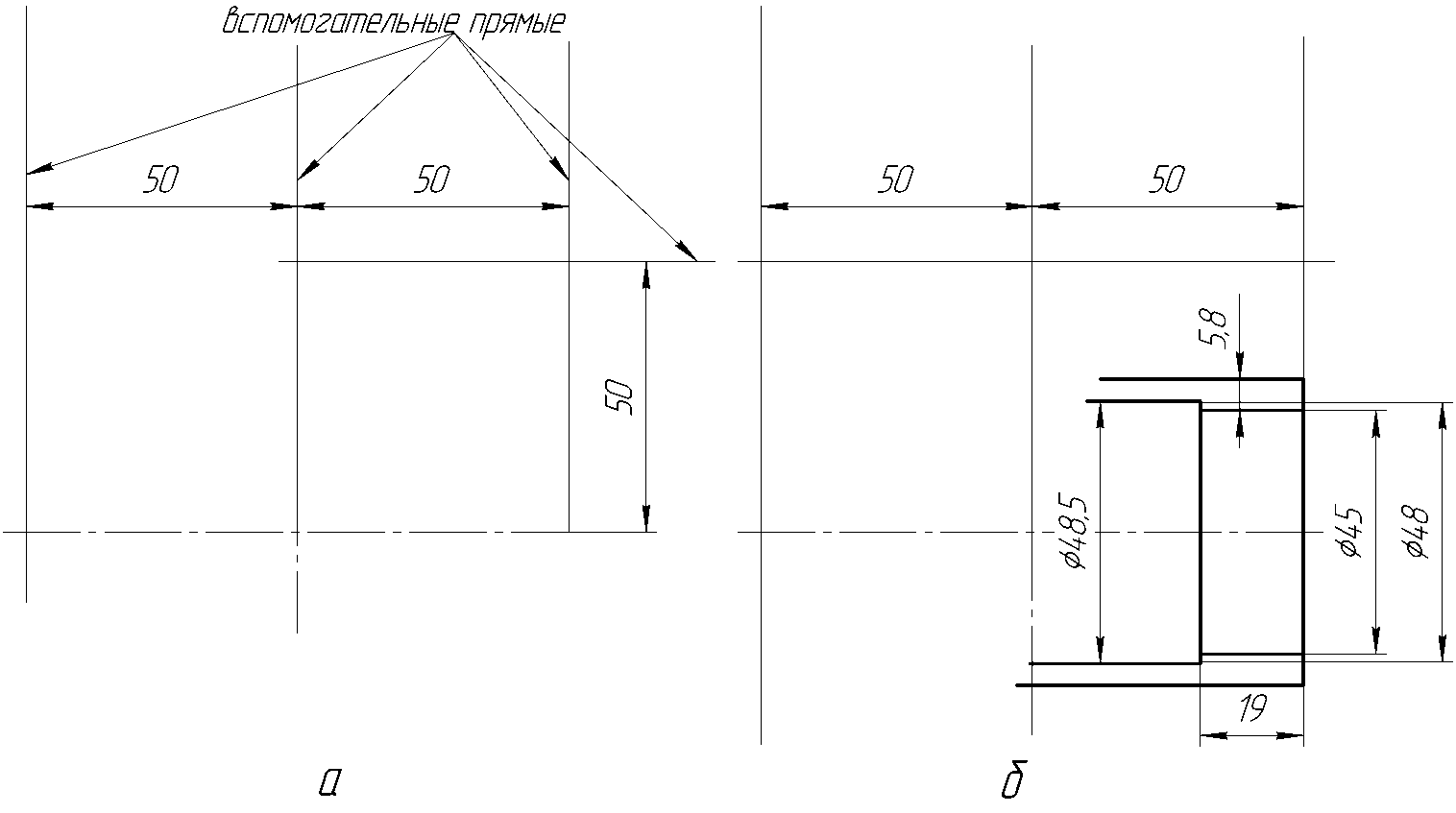

Вычертите тройник по размерам. Порядок вычерчивания показан на рисунках 49–53. Достаточно вычертить одну конструктивную часть муфты (фитинга). Начните с вычерчивания габаритных размеров (рисунки 49, 50).
Рисунок 49 – Поэтапное построение конструктивного элемента фитинга
Рисунок 50 – Конструктивный элемент фитинга

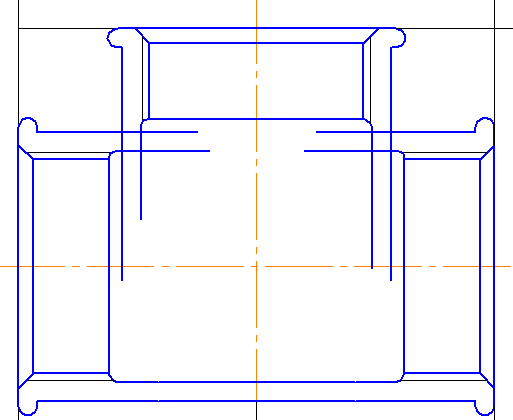

Для прямой муфты достаточно симметрично отразить конструктивный элемент. Для тройника нужно скопировать с поворотом конструктивный элемент. Для этого выделите элемент и осуществите команду Поворот. Важно правильно определить центр поворота (рисунок 51). В строке параметров укажите угол поворота 90° и включите функцию Оставлять исходные объекты.
Рисунок 51 – Заполнение строки параметров при выборе команды Поворот

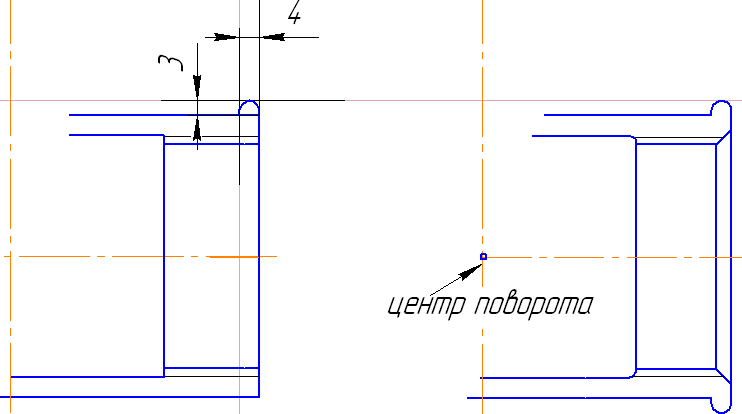

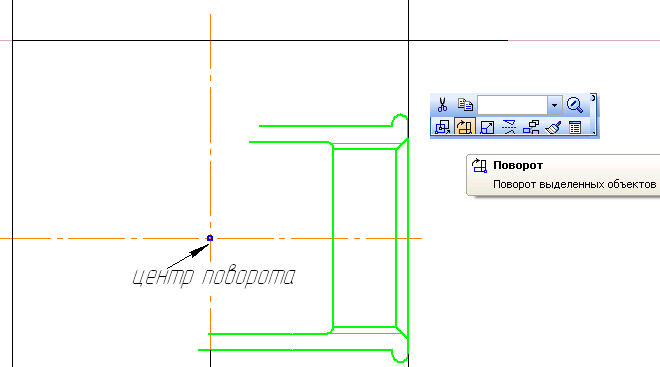

В диалоговой строке появится требование: указать центр поворота. Он находится в точке, указанной на рисунке 52.
Рисунок 52 – Указание центра поворота

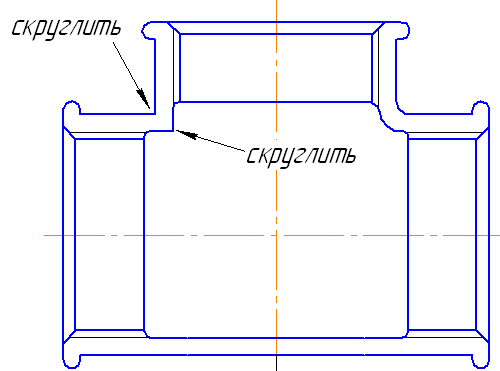

Можно повторить поворот этого же элемента уже на 180°. Или выполнить команду Симметрия. Не забывайте выделять подлежащий повороту или симметричному отражению объект (рисунок 53). Лишние линии удалите с помощью команды Усечь кривую.
Рисунок 53 – Редактирование изображения после поворота

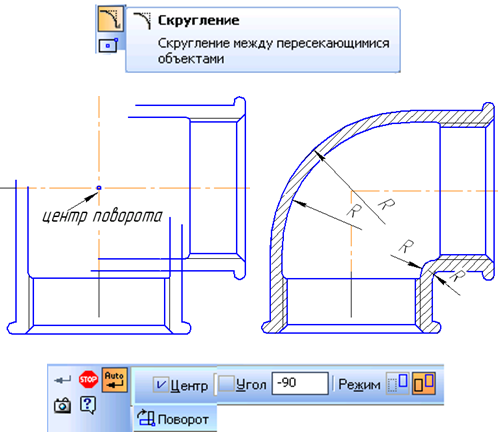

Если
по заданию требуется вычертить угольник
прямой, то достаточно скопировать с
поворотом на (-90°) конструктивный элемент
фитинга, а затем Скруглить
заданными радиусами (рисунок
54).
Рисунок 54 – Чертеж муфты Угольник прямой

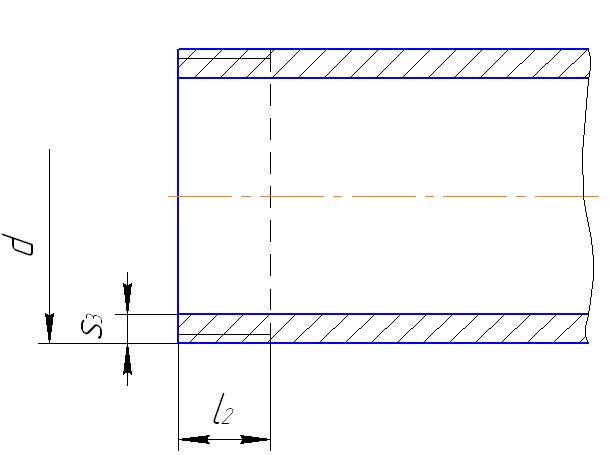

По размерам фитинга подберите трубу. Чертеж трубы дан на рисунке 55. Размеры трубы выбираем по таблице А.7 в зависимости от диаметра условного прохода трубы.

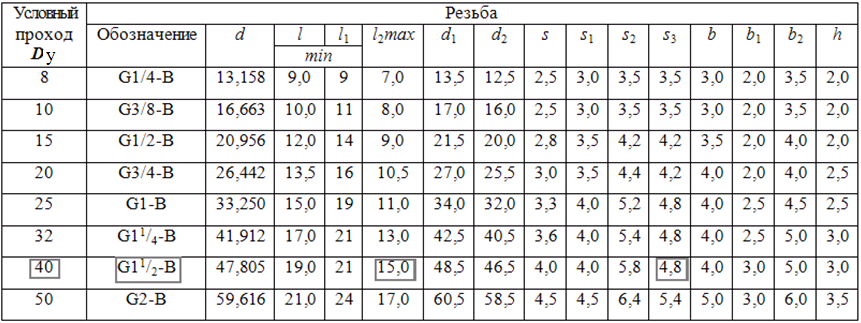

Рисунок 55 – Труба для ввинчивания в муфту и размеры конструктивных элементов соединительных частей трубопроводов, мм
Вычерчивать трубу следует в проекционной связи с фитингом. Пример вычерчивания трубы представлен на рисунке 56.
Рисунок 56 – Вычерчивание трубы
Определите
границу вкручивания и с помощью команды
Копировать
объедините трубу с фитингом (рисунок
57).
Удалите лишние линии с помощью команды
Усечь
кривую
.
Рисунок 57 – Трубное соединение

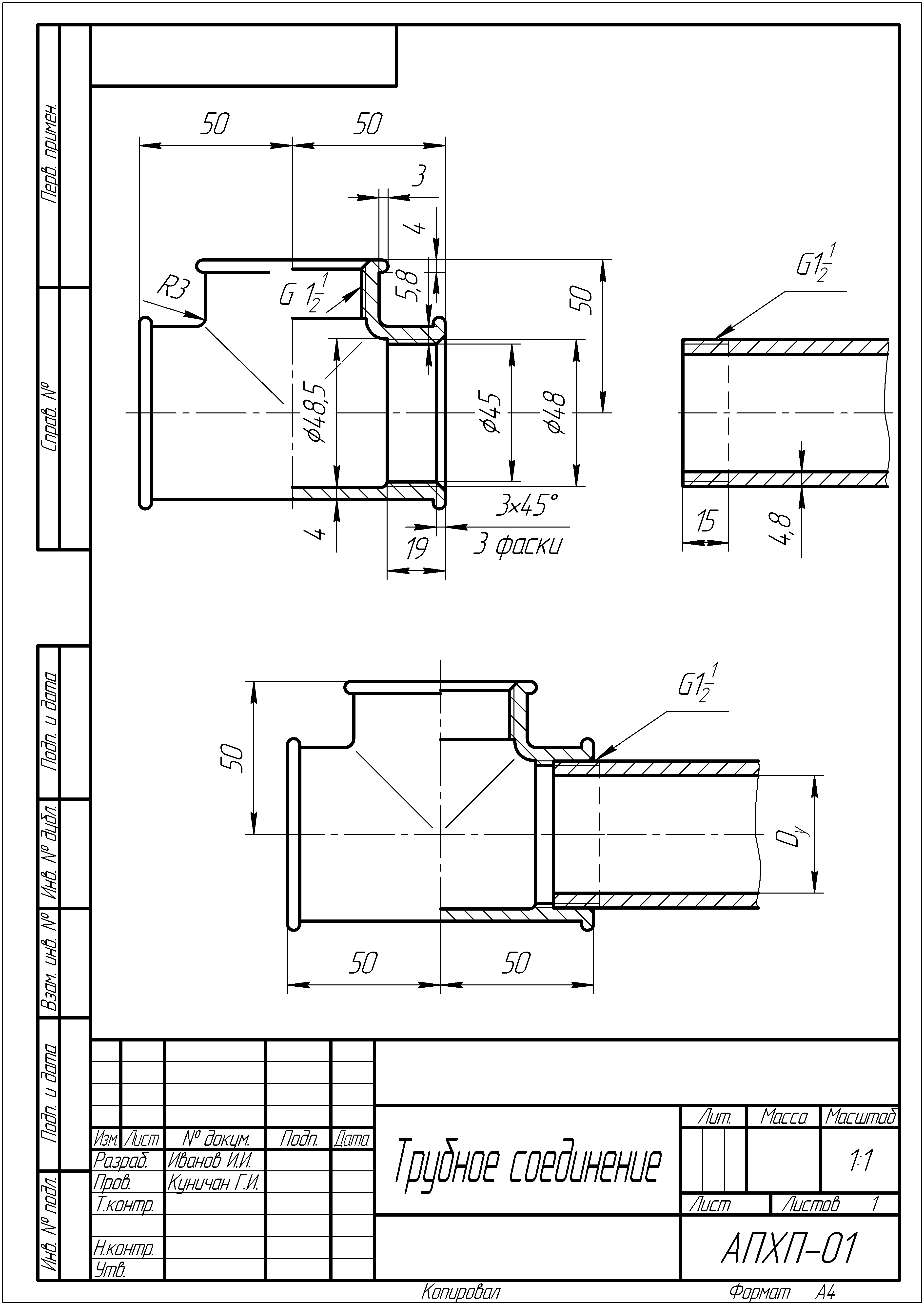

Проследите, чтобы штриховка соединяемых деталей выполнялась в разные стороны. Пример оформления чертежа трубного соединения представлен на рисунке 58.
Рисунок 58 – Оформление чертежа Трубного соединения
