4.1 Подбор шпильки из библиотеки

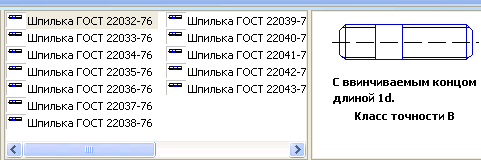

Конструкторская библиотека → Шпильки → Шпилька ГОСТ 22032-76 (рисунок 23).

Рисунок 23 – Подбор стандарта на шпильку в зависимости длины ввинчиваемого

резьбового конца

Задайте в окнах Диаметр и Длина параметры по своему варианту. Выполните изображение «Вид» (рисунок 24).

Рисунок 24 – Выбор вида для Шпильки М24х80 ГОСТ 22032-76

Гайку и шайбу подбираем по размерам шпильки согласно варианту. Для рассматриваемого соединения это будут Гайка М24 ГОСТ5915-70, Шайба 24 ГОСТ11371-78.

4.2 Резьбовое отверстие (гнездо под шпильку)

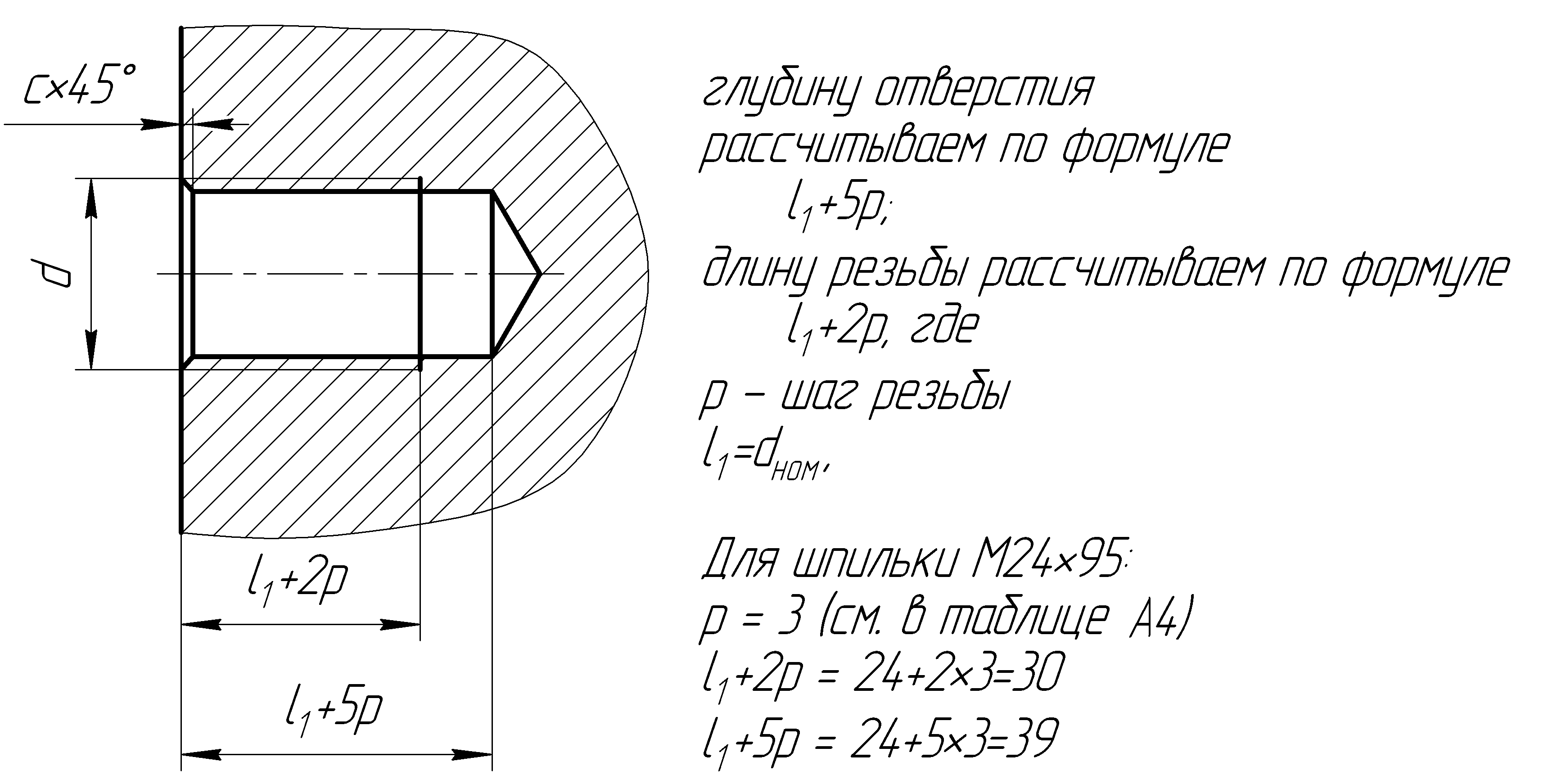

Гнездо под шпильку вычерчивается в соответствии с рисунком 25. Глубину отверстия и длину нарезанной части рассчитывают по формулам.

Диаметр d (номинальный диаметр резьбы) выбираем согласно варианту.

Рисунок 25 – Расчет размеров гнезда под шпильку

Для вычерчивания гнезда под шпильку воспользуйтесь Библиотеками КОМПАСа (рисунки 26, 27).

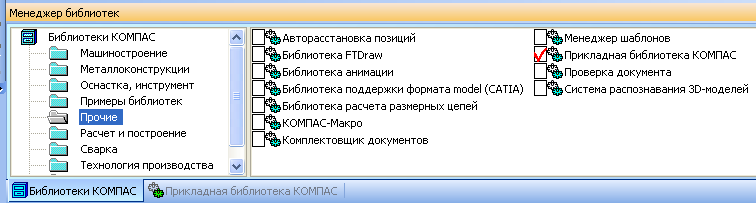

Библиотеки КОМПАС → Прочие → Прикладная библиотека КОМПАС → Резьбовые отверстия → Глухое отверстие.

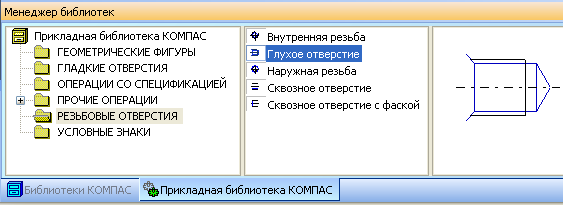

Рисунок 26 – Выбор глухого резьбового отверстия из библиотек

Рисунок 27 – Занесение параметров отверстия в поля Диаметр, Глубина и Длина резьбы

Для шпилечного соединения должны быть подобраны: Шпилька М24х80 ГОСТ 22032-76, Гайка М24 ГОСТ 5915-70, Шайба 24 ГОСТ 11371-78 и гнездо под шпильку (рисунок 28).

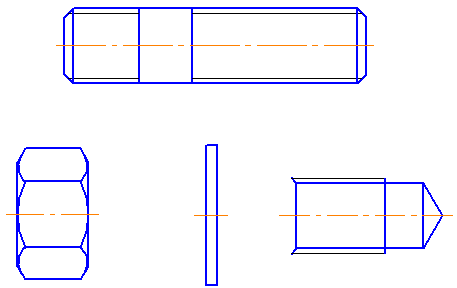

Рисунок 28 – Набор изделий для шпилечного соединения

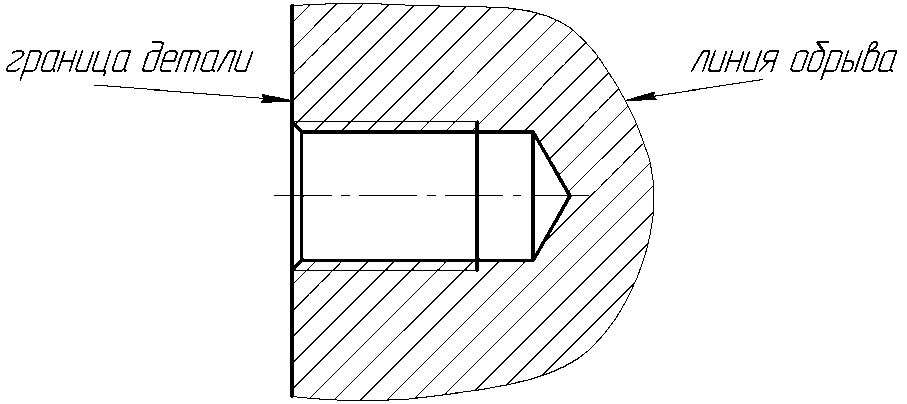

Для гнезда под шпильку начертите вертикальную прямую (граница нижней детали) и оформите кривой Безье линию обрыва (Стиль → Для линии обрыва) (рисунок 29).

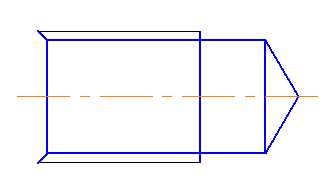

Рисунок 29 – Гнездо под шпильку

4.3 Оформление чертежа крепежных изделий

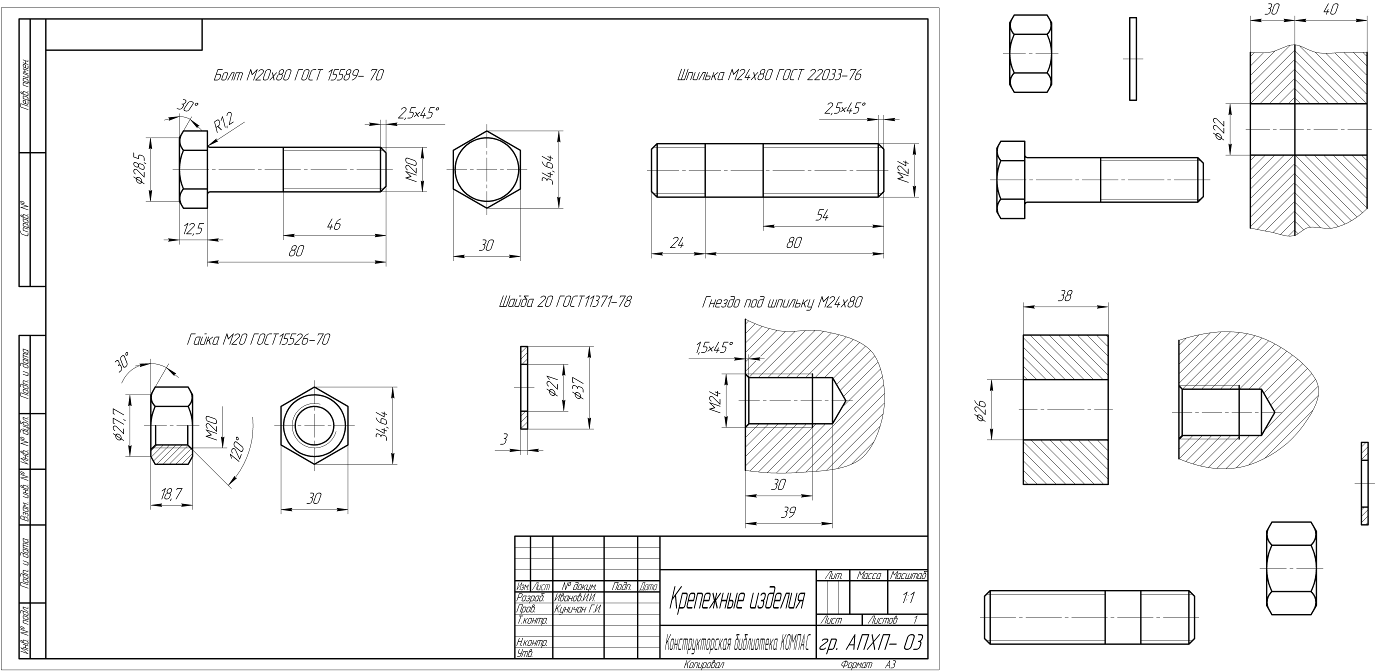

Разместите крепежные изделия на формате и проставьте размеры, как показано на рисунке 30.

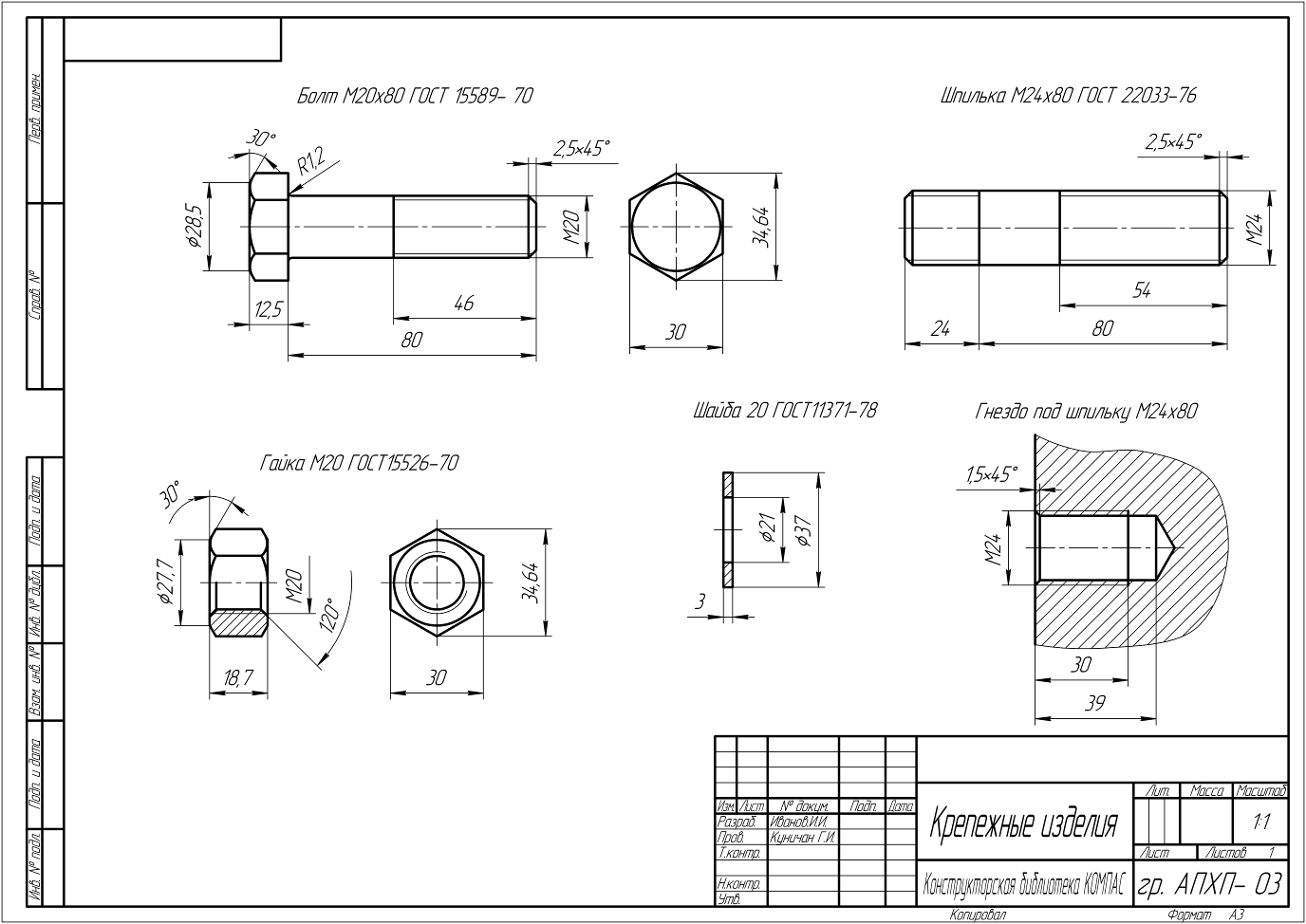

Рисунок 30 – Оформление чертежа Крепежные изделия на формате А3

5 Оформление болтового и шпилечного соединений

Для удобства выполнения соединений болтом и шпилькой расположите предлагаемые для соединения детали около чертежа крепежных изделий (рисунок 31). Сюда же скопируйте болт, гайки, шайбы, шпильку.

Рисунок 31 – Подготовка деталей к соединению

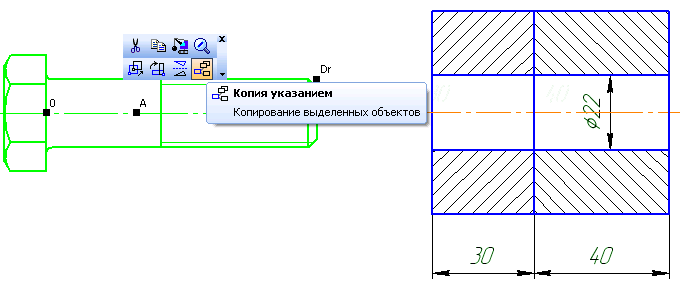

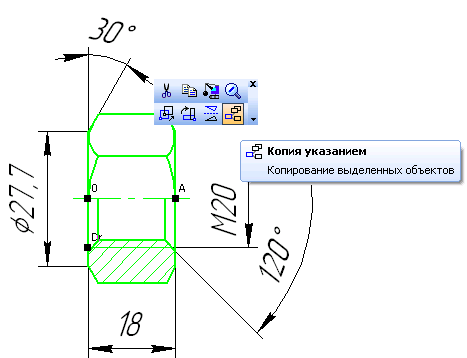

Для копирования пользуйтесь командой Копия указанием (рисунок 32). Размеры копировать не надо.

Рисунок 32 – Копирование изделий указанием

5.1 Болтовое соединение

Чтобы поместить болт в отверстие, достаточно его скопировать и правильно совместить точку 0 на болте с поверхностью детали (рисунок 33).

Рисунок 33 – Указание точек совмещения при копировании

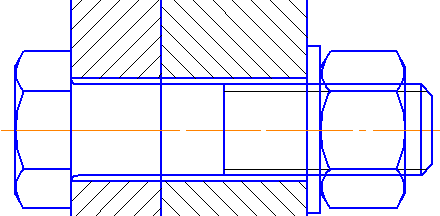

При накладывании изображений болта, гайки и шайбы образуются лишние линии (рисунок 34). Для их удаления воспользуйтесь командой Усечь кривую .

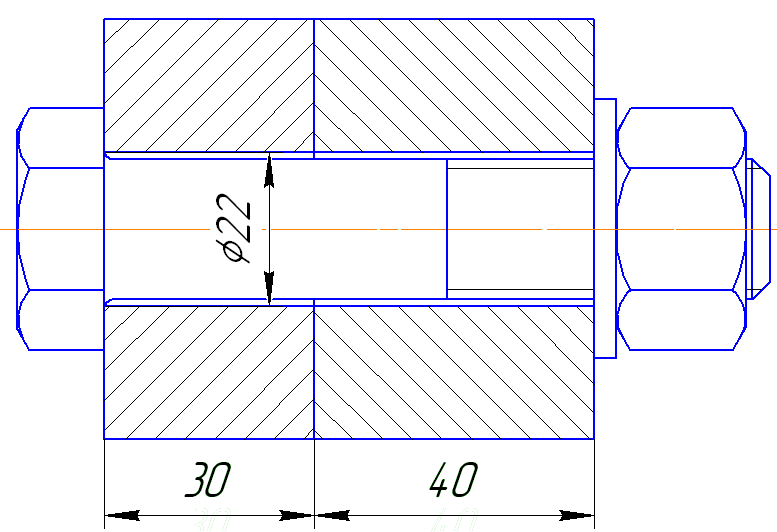

Рисунок 34 – Объекты болтового соединения в сборе

После удаления лишних линий болтовое соединение выглядит, как на рисунке 35. Это изображение следует поместить на отдельный формат и оформить как сборочный чертеж.

Рисунок 35 – Чертеж болтового соединения после усечения лишних линий
