Выполнение топографического участка местности по результатам тахеометрической съемки.

Цель работы: научиться вычерчивать кроки для выполнения измерений на участке, вести журнал полевых измерений, выполнять камеральную обработку журнала тахеометрической съемки, строить топографический план участка с на­несением ситуации на основании кроки, журнала тахеомет­рической съемки.

Пособия и принадлежности: методические указания с данными результатов тахеометрической съемки, готовальня, треугольник, линейка, чертежная бумага формата А-2, карандаш 2Т, ЗТ.

Тахеометрическая съемка – комбинированная съемка, в процессе которой одновременно определяют плановое и высотное положение точек, что позволяет сразу получать топографический план местности.

Тахеометрия в буквальном переводе означает скороизмерение или быстрое измерение.

Положение точек определяют относительно пунктов съемочного обоснования: плановое – полярным способом, высотное – тригонометрическим нивелированием. Длины полярных расстояний и густота пикетных (реечных) точек (максимальное расстояние между ними) регламентированы в инструкции по топографо-геодезическим работам.

При производстве тахеометрической съемки используют геодезический прибор тахеометр, предназначенный для измерения горизонтальных и вертикальных углов, длин линий и превышений. Теодолит, имеющий вертикальный круг, устройство для измерения расстояний и буссоль для ориентирования лимба, относится к теодолитам – тахеометрам.

Теодолитами – тахеометрами является большинство теодолитов технической точности, например 2 Т30.

Задание 1: Вычертить кроки участка

Задание 2: Переписать в журнал тахеометрической съемки данные полевых измерений, приведенные в таблице

Задание3: Обработать журнал тахеометрической съемки до получения отметок (высот) съемочных точек.

Задание 4: Построить топографический план участка с на­несен нем ситуации на основании кроки, журнала тахеомет­рической съемки.

Обработку журнала тахеометрической съемки выполнять в следующей последовательности:

1.Определить место нуля (МО) вертикального круга на ка­ждой станции тахеометрического хода по формуле:

,

где Л и П - отсчеты по вертикальному кругу при положении КП и КЛ .

2. Вычислить углы наклона ( вертикальные углы) линий визирования к горизонту для опорной стороны по формуле: ν = Л-П/2

Для линий на реечные точки:  = Л – МО

Если угол наклона v ˃2 ,то измеренные дальномером рас­стояния следует привести к горизонтальному проложению по форму­ле: S=S’*cos²

3). Превышения h между станциями хода и реечными точками вычисляем по формуле:

Если высота инструмента i=υ, то превышение вычисляют по формуле:

Знак превышения определяют по знаку утла наклона.

4). Отметка станции II вычисляется по формуле: H_II=H_I + h_cр

Отметка станции I принимается согласно варианту студента из табл. 1

Абсолютное значение среднего превышения на­ходят по формуле:

Где h_пр h_обр -соответственно превышение станции I над станцией II и превышение , полученное при обратном визи­ровании. При этом расхождение прямого и обратного пре­вышения не должно превышать 0,04 м на каждые 100 м длины линии.

5) Отметки реечных точек Н_р вычисляют по превышениям на эти точки h_р по формуле: Н_р=Н_ст+h_ср

Вычисленные превышения с их знаками и отметки точек округляют до 0,1 м и записывают в соответствующие графы журнала тахеометрической съемки.

Топографический план участка строится на основании кро­ки и журнала тахеометрической съемки на листе чертежной бумаги формата А2 в масштабе 1:1000. Для этого на листе бумаги прочертить стрелкой направле­ние меридиана с севера на юг и наметить положение первой станции таким образом, чтобы при последующем построе­нии изображаемый участок местности расположился бы в центре листа бумаги. От станции I по румбу (азимуту) и средней длине в заданном масштабе определяется положение станции II.

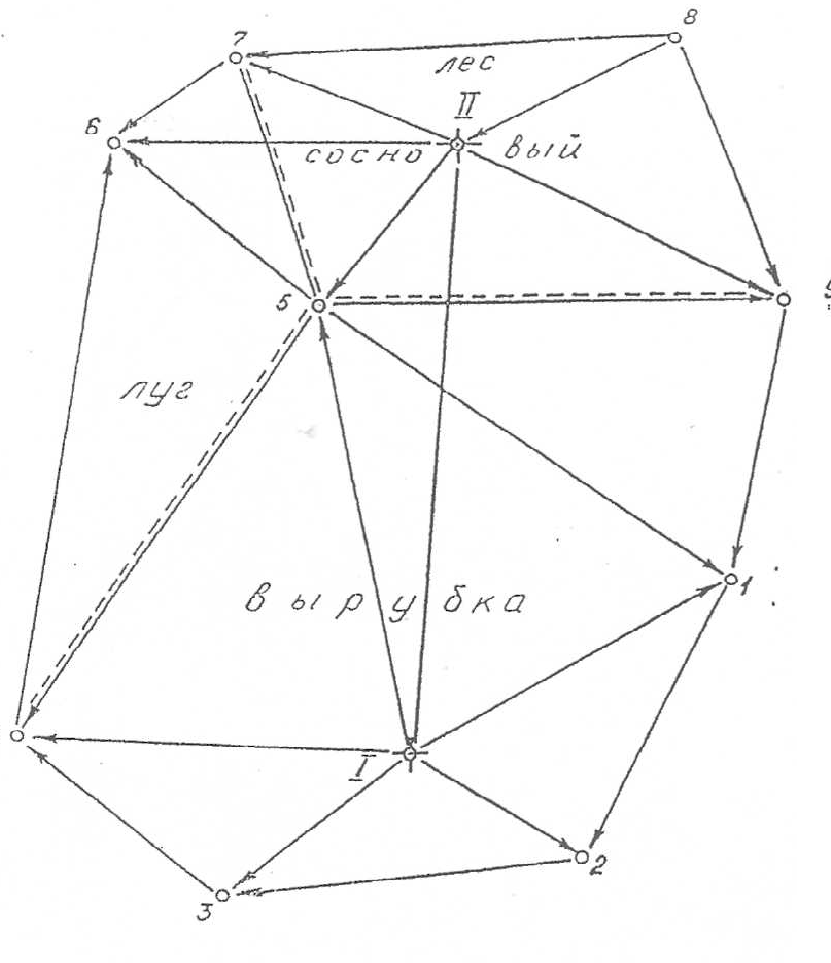

Кроки лесного участка

Реечные точки на план накладываются по измеренным (по­лярным) углам и расстояниям до каждой реечной точки от станции в том же масштабе.

Далее на план переносятся с кроки только направления (стрелками) однородных склонов поверхности земли. В ре­зультате чего получится сеть треугольников. Возле каждой точки на плане написать в виде дроби номер точки в числи­теле, а в знаменателе- отметку точки с точностью до 0,1 м из журнала тахеометрической съемки. На основании отметок точек и направлений однородных склонов следует определить положение горизонталей с вы­сотой сечения рельефа через 0.1 м

способом графической интерполяции. После этого точки с одинаковыми отметками расположенные на сторонах треугольников, соединить плавными кривыми линиями- горизонталями. Соединять точки одноименных горизонталей следует последовательно, в пределах одного треугольника, затем смежного и т. д. По линии 2-2 интерполирование горизонталей не производит­ся. Горизонтали вычерчивают коричневым цветом, в их разрывах тем же цветом подписывают отметки горизонта­лей. Номера точек тахеометрического хода с их отметками, условные знаки ситуации и все надписи выполняют черным цветом, строго выполняя требования топографического черчения. Вычерчиваются все необходимые рамки и зарамочное оформление.

^{Отметки} I ^{станции и азимуты опорной стороны}

№ варианта	Отметка HI, м	Азимут АI-II, ° ’	№ варианта	Отметка HI, м	Азимут АI-II, ° ’
1	21.36	12 15	16	34.13	197 15
2	17.42	20 30	17	36.19	210 15
3	22.15	27 45	18	39.45	221 00
4	19.57	35 45	19	41.78	235 15
5	24.18	47 00	20	43.19	240 30
6	27.38	59 15	21	18.29	251 30
7	30.17	72 00	22	20.13	260 00
8	33.41	85 30	23	22.43	272 15
9	35.14	97 45	24	26.51	291 00
10	37.54	100 15	25	31.75	302 15
11	40.37	123 45	26	32.48	316 30
12	23.35	148 15	27	37 95	330 45
13	25.47	160 30	28	39.26	342 00
14	29.35	171 30	29	41.37	350 45
15	31.78	184 00	30	45.83	353 15

Выписка из полевого журнала тахеометрической съемки

Номер станции, высота прибора, отметка точки	Номер точек наблюдения	Высота визирования, υ, м	Отсчеты по горизонталь- ному кругу, ° ’	Горизонта льные углы, ° ’	Расстояния по даль номеру, м	Отсчеты по вертикальному кругу Л, ° ’	Отсчеты по вертикальному кругу П, ° ’
I i=1,44 Нi=	II		0 00	0 00	164,2	-0 23	0 25
	1			54 40	117.8	-2 35
	2			116 13	68,3	-1 46
	3			218 47	86.1	-1 45
	4			295 08	98.9	-2 01
II i=1,50 Нi=	I	2.50	0 00	0 00	164.6	0 24	-0 22
	5			17 13	50.8	-1 55
	6			99 25	94.2	-2 29
	7			140 55	82.4	-1 41
	8			225 31	90.2	1 13
	9			294 11	103.6	-0 51

Алгоритм выполнения

1). Определение места нуля:

2). Вычисление углов наклона линий визирования к горизонту для опорной стороны:

Для линий на реечные точки:

 = Л – МО

₁=-2°35’-0°01’=-2°36’

₂=-1°46’-0°01’=-1°47’

₃=-1°45’-0°01’=-1°46’

₄=-2°01’-0°01’=-2°02’

₅=-1°55’-0°01’=-1°56’

₆=-2°29’-0°01’=-2°30’

₇=-1°41’-0°01’=-1°42’

₈=1°13’-0°01’=1°12’

₉=-0°51’-0°01’=-0°52’

Если угол наклона 2, то измеренные дальномером расстояния следуют к горизонтальному проложению по формуле:

S=S’*cos²

S₁=117.8*cos²(-2.6°)=117.6

S₄=98.9*cos²(-2°)=98.8

S₆=94.2*cos²(-2.5°)=94.0

3). Превышения h между станциями хода и реечными точками вычисляем по формуле:

Если i=υ, то

h_I=½*164.2*sin2*0°24’=1.15

h₁=½*117.6*sin2*(-2°36’)=-5.33

h₂=½*68.3*sin2*(-1°47’)=-2.12

h₃=½*86.1*sin2*(-1°46’)=-2.65

h₄=½*98.9*sin2*(-2°02’)=-3.47

h_II=½*164.6*sin2*(-0°23’)=-1.10

h₅=½*50.8*sin2*(-1°56’)=-1.70

h₆=½*94.0*sin2*(-2°30’)+1.5-2.50=-3.10

h₇=½*82.4*sin2*(-1°42’)=-2.44

h₈=½*90.2*sin2*1°12’=1.89

h₉=½*103.6*sin2*(-0°52’)=-1.57

4). Отметка станции II:

H_II=H_I+h_cр

H_II=41,78+1,125=42,91

5). Отметки реечных точек Н_р:

Н_р=Н_ст+h_ср

Н_р1=41,78-5,33=36,45

Н_р2=41,78-2,12=39,66

Н_р3=41,78-2,65=39,13

Н_р4=41,78-3,47=38,31

Н_р5=42,91-1,70=41,21

Н_р6=42,91-3,10=39,81

Н_р7=42,91-2,44=40,47

Н_р8=42,91+1,89=44,80

Н_р9=42,91-1,57=41,34
