Будівельні матеріали

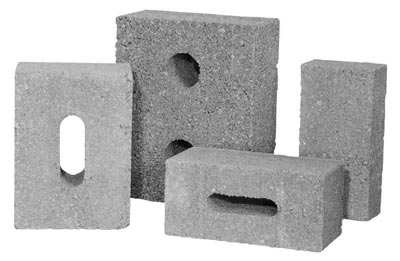

Бетон – будівельний матеріал, штучний кам’яний матеріал, що отримують в результаті затвердіння в’яжучої речовини ( цементу ), заповнювачів і води. Може містити спеціальні добавки.

Полістеролбетон – різновид легких бетонів. Представляє собою композиційний матеріал, у складу якого входить портландцемент, пористий наповнювач.

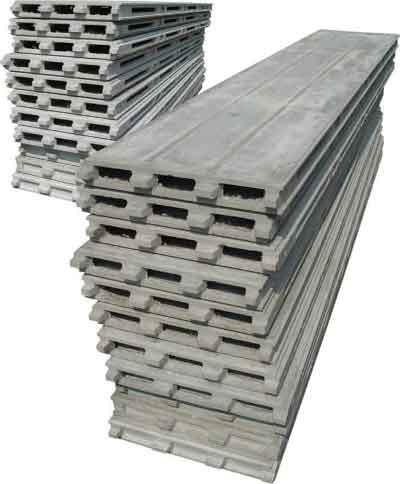

Залізобетон – композиційний матеріал, що являє собою залиту бетоном сталеву арматуру.

Фасадна цегла – призначена для зовнішнього облицювання стін та фундаментів будівлі

Толь – покрівельний та гідроізоляційний матеріал, отриманий просочуванням покрівельного картону дьогтьовими продуктами.

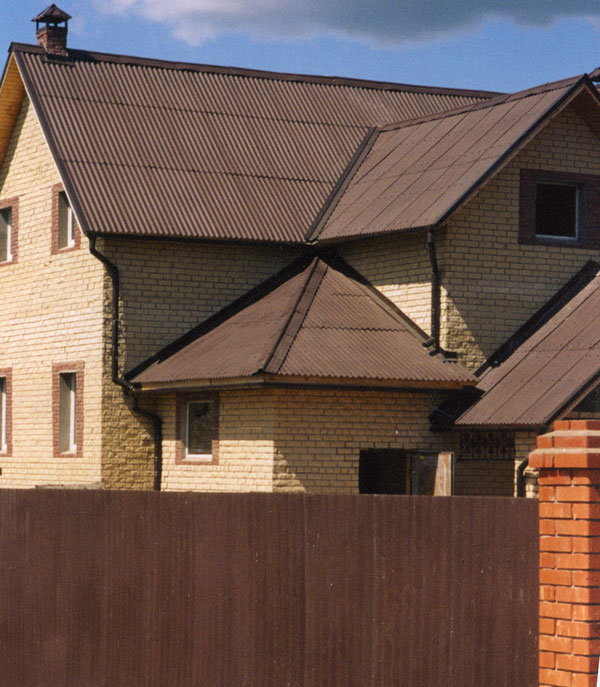

Керамопласт – покрівельний та гідроізоляційний матеріал, для виробництва якого слугує полімер зі спеціальними добавками: барвник і мінеральний наповнювач.

Листове скло має дуже різноманітний асортимент: безбарвне – поліроване, візерункове, армоване; пофарбоване листове скло також має різноманітний асортимент. З безбарвного і пофарбованого скла виготовляють різні види будівельного скла – скляні блоки, профільне скло, склошифер, склоплитки й інші лицювальні матеріали.

Пінобетон – ніздрюватий бетон, що має пористу структуру за рахунок замкнутих пор. Складається із цементу, вапна, піску, воді та піноутворювача.

Керамограніт – штучний облицювальний матеріал. Виготовляється пресуванням суміші глини та гранітних крихт.

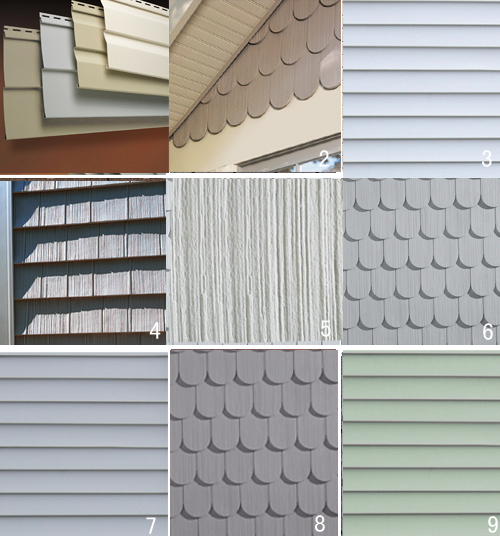

Сайдінг – облицювальний матеріал, що призначений для захисту від дощу, вітру та інших зовнішніх чинників.

Монтаж навісних вентильованих фасадів. Зводять до мінімуму зовнішні впливи на стіни будівель, а також за рахунок високих ізоляційних показників підвищують загальний рівень комфорту всередині приміщення.

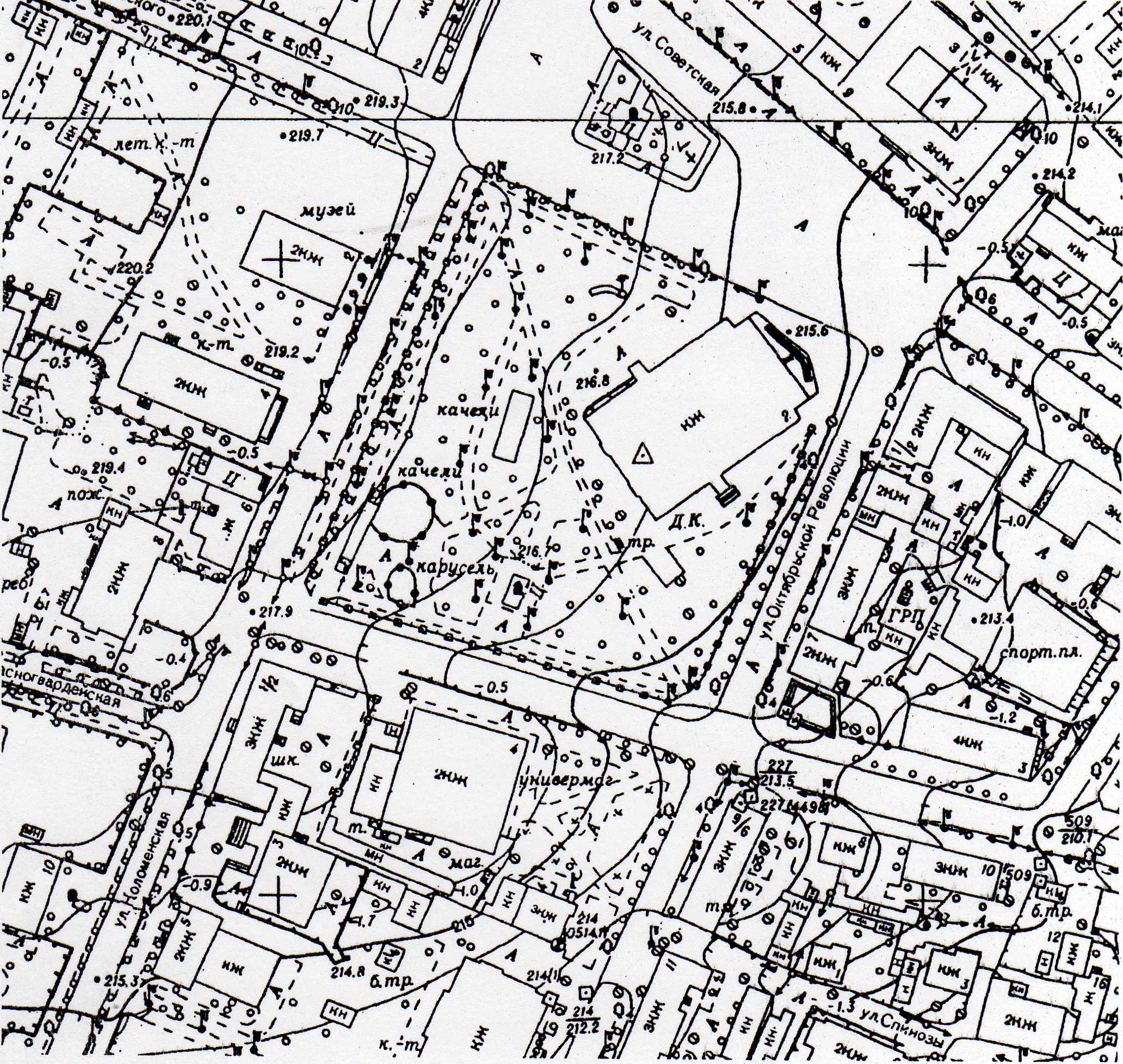

7. Вирішення генерального плану

В уманському парку є ділянки, які можна використати для проектування. Цієї площі достатньо для проектування одноповерхового кафе, але за потребою композиції будівлі можна зробити 2 поверхи.

Всеоглядність, оригінальність, зручність та максимальне поєднання з природою – ось головні чинники, за допомогою яких здійснюється цей проект.

8. Конструкції

Будівлі з монолітного залізобетону

Необхідність зводити цивільні будинки різноманітними в плані поряд з тенденцією до збільшення їхньої поверховості обумовили застосування в будівельній практиці монолітних і збірно-монолітних залізобетонних конструкцій. Вони дають можливість збагатити містобудівну палітру висотними будинками.

Монолітні конструкції несучого кістяка будинків являють собою нерозрізні елементи зовнішніх і внутрішніх несучих стін, колон, ригелів і перекриттів, жорстко зв'язаних між собою в просторову систему, що працює під навантаженням як єдине ціле.

Формування криволінійних будівель на основі монолітного залізобетону ( по методу переставної опалубки )

Будівля з монолітного залізобетону

Будівлі збірно-монолітні

Збірно-монолітні конструкції одержали більш широке поширення в практиці. Такі конструкції дозволяють зводити будинки різноманітні в плані за рахунок пристрою монолітних вставок у місцях сполучень основних ділянок, для монтажу яких використовують збірні типові конструкції й деталі. Монолітні вставки виконують функції ядра жорсткості, забезпечуючи стійкість усього будинку.

Будинки з об’ємних блоків

Радикальним рішенням питання подальшої індустріалізації є зведення будинків з об'ємно-просторових елементів заводського виготовлення - блок-кімнат, блоків на всю ширину будинку, блоків-квартир і т. п. Конструкція об'ємних елементів дозволяє робити на заводі установку в них перегородок, убудованої меблів, санітарно-технічних кабін, виконувати опоряджувальні роботи.

Каркасно-ригельна система

Суспільні будинки на основі каркасно-ригельної системи І І-04 зводили в різних районах колишнього СРСР. Вони витісняли традиційні будинки з цегли й інших місцевих матеріалів. Для сейсмічних районів випускали конструкції серії І ІС 04 (ИИС-04).

1 – колона; 2 – ригель; 3 – санітарно-технічна панель; 4 – плита перекриття.

Конструктивна система з безригельним каркасом

Ця система має значні переваги в архітектурному відношенні в порівнянні з ригельними й іншими традиційними системами. Пропозиції по безригельних конструкціях розроблені НДІЕП АСіА УРСР (пізніше КиївЗНДІЕП). Серед них, насамперед, потрібно виділити грибоподібний каркас, застосований у проектах різних типів суспільних будинків і впроваджений у будинках готелів у Каневі, Черкасах, на Верецькому перевалі у Львівській обл.

Грибоподібний каркас. Розріз. План фрагменту перекриття.

Готель «Тарасова гора» у Каневі,

побудований на основі грибовидного каркасу.

Монтажна схема безригельного каркасу: а – розкладка плит; б – стик колон; в – стик плит (панелей).

Системи з застосуванням металевих конструкцій

Останнім часом проводяться великі дослідження в області зниження маси будинків і скорочення витрат праці на їхнє зведення. Для цього використовують такі ефективні матеріали і конструкції, як пластмаси, різні види скла, надувні оболонки, тенти, легкі об'ємні блоки й ін. Одним з ефективних шляхів рішення проблеми є застосування легких металевих конструкцій.

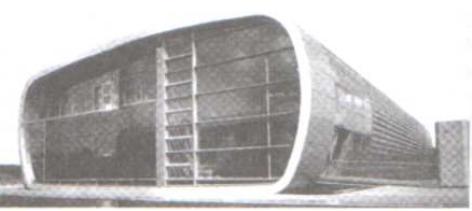

Школа в Альшвілі, ФРН, запроектована на основі сітки металевого каркасу.

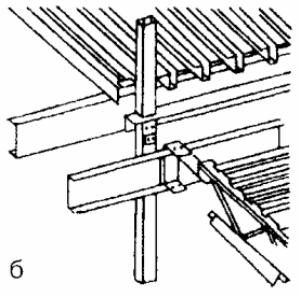

Легкі металеві конструкції для будівель вишиною до трьох поверхів:

а – універсальний каркас (Угорщина); б – універсальна система «Баумс».

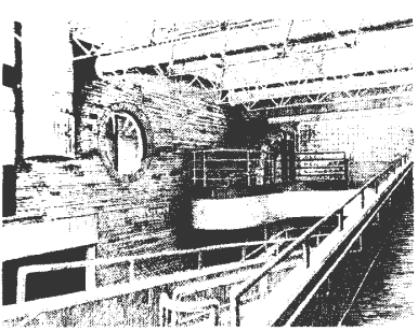

Учбовий комплекс в Неолі (США) з застосуванням металевого покриття. Інтер′єр навчальної школи.

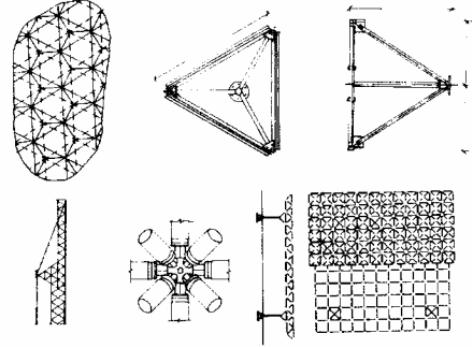

Стрижневі конструкції типа «Мархі»

1 - колони; 2 - підкроквяні ферми; 3 – кроквяні ферми; 4 - діафрагми жорсткості; 5 – горизонтальні зв'язки; 6 – бортовий елемент; 7, 8, 9 –огороджуючі конструкції; 10 – несучі елементи покриття; 11 - підвісна стеля; 12 - комплексне покрівельне покриття.

Клеєні дерев’яні та інші прогресивні конструкції

В останній час в закордонній практиці будівництва громадських будівель широко використовуються клеєні дерев'яні конструкції. На основі деревени, що з'єднана синтетичними клеями в умовах високомеханізованого заводського виготовлення, отримано фактично новий будівельний матеріал.

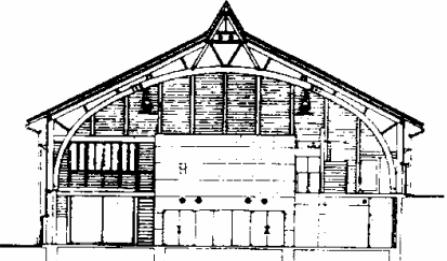

Рішення зальних покриттів на основі клеєних конструкцій (Франція).

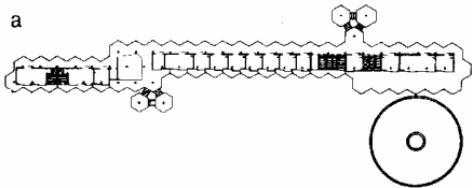

Музей «Sea Folk» в Японіі: .а – виставковий зал; б – конструктивна схема.

Конструкції великопрольотних громадських будівель ( оболонки )

Б В

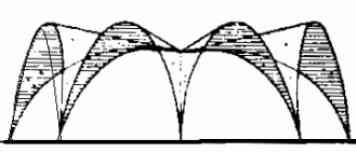

Циліндричні оболонки: А – оболонка хрестового типу, Б – з трьох куль, що перетинаються, В – шестипелюсткова.

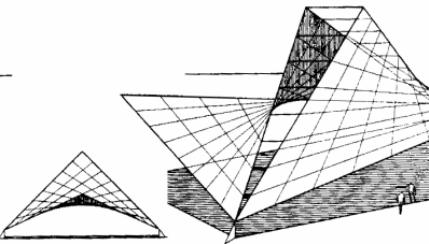

сідловидні оболонки із 2 гіпарів

сідловидні оболонки із 12 гіпарів

Шатрове покриття

Оболонки двоякої кривизни

Покриття покрівлі та фасаді міддю

Перехресно-ребристі покриття

Перехресно-ребристе покриття являє собою систему балок або ферм із паралельними поясами, що перехрещуються у двох, а іноді й у трьох напрямках.Просторовий модуль у вигляді полуактаедра на квадратному расті.
