Режим каліграфії

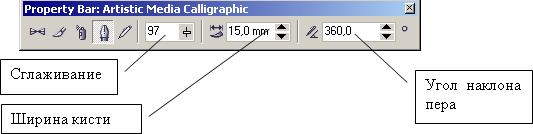

Це найбільш простий і зрозумілий режим роботи інструменту Artistic Media (Суперлінія), оскільки дії користувача в цьому режимі не відрізняються від його роботи з інструментом Freehand (Крива). Перетягання покажчика інструменту по певній траєкторії фіксується як лінія складеного об'єкту, що управляє, при цьому враховується значення параметра згладжування, що управляє. Проте після закінчення перетягання (після відпуску кнопки миші) автоматично будується ще один об'єкт - замкнута крива. Її форма визначається формою лінії, що управляє, і характеристиками каліграфічного пера - шириною, що задається значенням лічильника ширини лінії, і нахилом, який задається значенням лічильника Calligraphic Angle (Нахил пера), замінюючого в режимі каліграфії схему заготівки в панелі атрибутів.



Каліграфічне перо заданої ширини встановлюється із заданим нахилом до горизонту середньою крапкою на початковий вузол лінії, що управляє, а потім переміщається уздовж неї із збереженням нахилу. Підлеглий об'єкт є замкнутою кривою, складеною з початкового і кінцевого положень пера і траєкторій, по яких переміщалися його краї.

  Рисунок 9. Режим каліграфії

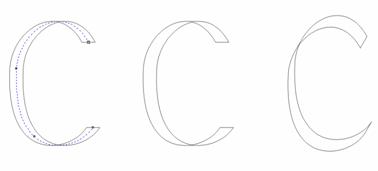

На малюнку три рази представлений один складений об'єкт, побудований в режимі каліграфії. Зліва він виділений за допомогою інструменту Shape (Форма) клацанням на осі об'єкту, посередині - за допомогою інструменту Pick (Вибір), клацанням на краю об'єкту. Справа показаний вид об'єкту після заміни значення нахилу каліграфічного пера з 0 на 60°.

Режим заготівки

На відміну від режиму каліграфії режим заготівки дозволяє будувати криву, що управляє, двома способами: в процесі побудови складеного об'єкту суперлінії або заздалегідь, як звичайну лінію, з подальшим перетворенням в об'єкт, що управляє.

В першому варіанті користувач діє так само, як в режимі каліграфії, лише замість нахилу каліграфічного пера вибирається заздалегідь підготовлена схема підлеглого об'єкту - список, що розкривається, з цими схемами з'являється в панелі атрибутів (див. рис. 13). В цьому випадку в процесі перетягання інструменту по траєкторії створюваної лінії, що управляє, покажчик інструменту виглядає як коло темного кольору з діаметром, рівним встановленій ширині суперлінії. Після відпуску кнопки миші будується і відображується підлеглий об'єкт (рис. 10).

  Рисунок 10. Лінії, побудовані інструментом Artistic Media (Суперлінія) в режимі заготівки: зліва - виділена крива, що управляє; у центрі і справа - побудовані на базі цієї кривої по двох різних заготовках підлеглі об'єкти

В другому варіанті користувач спочатку будує лінію інструментами Freehand (Крива) або Bezier (Крива Без'є), потім вибирається інструмент Artistic Media (Суперлінія), включається режим заготівки і вибирається одна із заготовок, приведених в списку, що розкривається, на панелі атрибутів. Виділена крива перетвориться в криву, що управляє, і по ній будується підлеглий об'єкт суперлінії. Якщо як об'єкт, що управляє, використовується сполучена лінія, то заготівка суперлінії застосовується до кожної з її гілок окремо. Якщо перед вибором заготівки був виділений об'єкт, що вже є суперлінією, то його підлеглий об'єкт віддаляється, а по збереженій лінії, що управляє, будується новий підлеглий об'єкт відповідно до нової заготівки.
