4. Эпюр 1701 «Построение третьей проекции по двум заданным с выявлением внутренних частей детали»
Методические указания
Цель задания – закрепление знаний по изображению пространственных форм на чертежах, простановке размеров с учетом геометрической полноты изображения. Приобретение навыков по чтению чертежа, изучение простых разрезов.
Содержание задания
Задача 1. По заданным двум проекциям поверхности со сквозными отверстиями построить третью проекцию.
Задача 2. Для выявления внутреннего устройства детали применить простые или местные разрезы. Обозначить разрезы. Проставить размеры с учетом геометрической полноты изображения.
Объем работы
Эпюр1701 выполняется на листе ватмана формата А3 (297х 420 мм) в масштабе 1:1, в карандаше, с соблюдением требований стандартов на оформление чертежей, основная надпись по форме 1 (см. рис. 2).
Перед выполнением работы особое внимание уделить изучению ГОСТ 2.305-68. Изображения – виды, разрезы; ГОСТ 2.306-68. Обозначения графические материалов и правила их нанесения на чертежах; ГОСТ 2.307-68. Нанесение размеров и предельных отклонений 1 .
Последовательность выполнения эпюра 1701

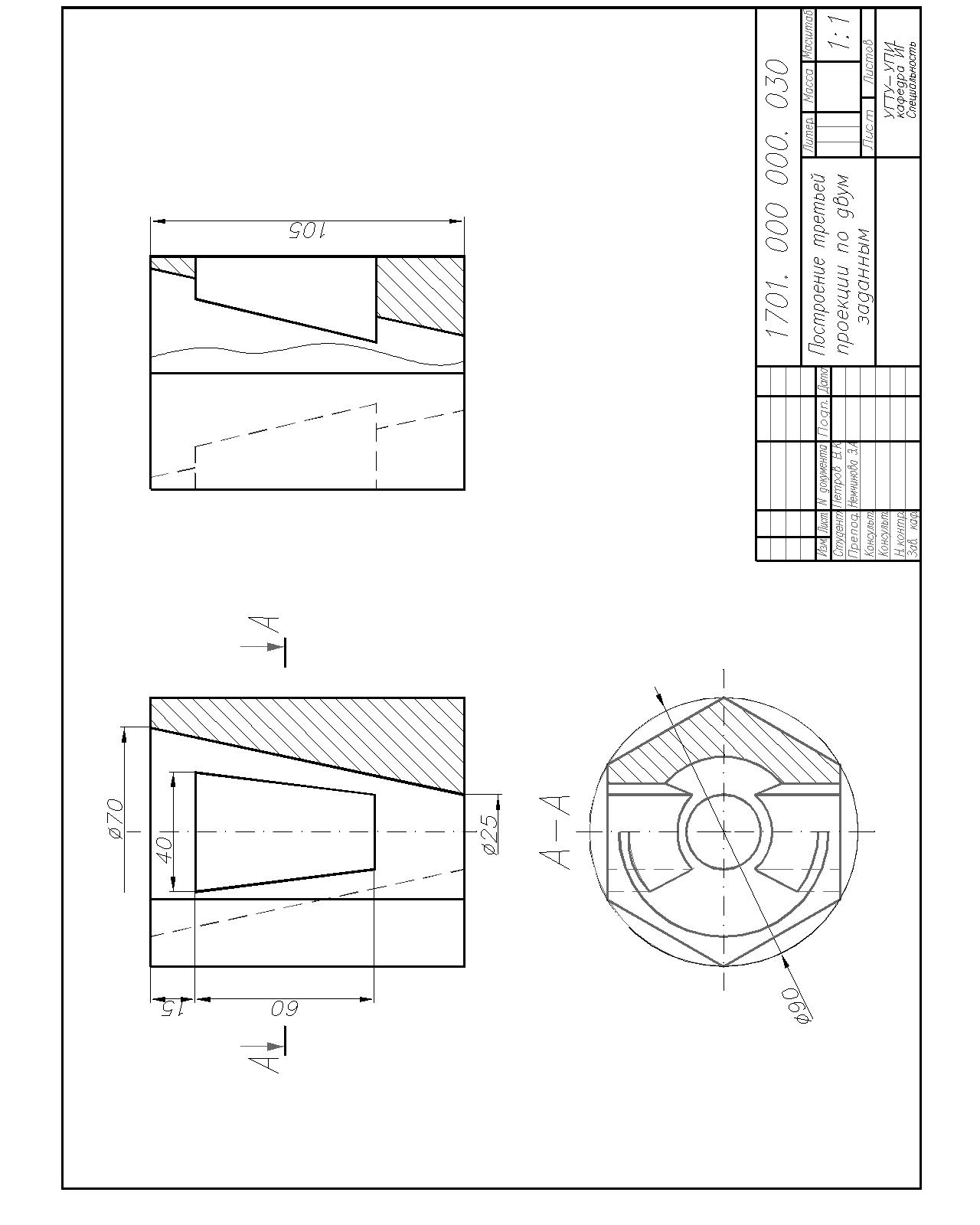

Пример выполнения и оформления эпюра 1701 приведен на рис. 4.1
Задача 1. По заданным двум (фронтальной – главный вид и горизонтальной – вид сверху) проекциям поверхности со сквозными отверстиями построить третью (профильную – вид слева) проекцию.
Задача 2. Для выявления внутреннего устройства детали применить простые или местные разрезы. Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией. Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии. Если секущая плоскость не совпадает с плоскостью симметрии предмета, то разрез необходимо обозначить. На чертеже указано положение секущей плоскости и обозначен разрез «А – А» (см. рис. 4.1). Данные на чертеже размеры не повторяются и выявляют как внешнюю, так и внутреннюю конструкцию заданной фигуры. На представленном примере штриховка областей осуществляется под углом 45
