УДК 514.18 (075.8)

Составители: Н. Х Понетаева, Э. А. Немчинова, И. П. Конакова, Н. В. Патрушева, Т. И. Кириллова

Научный редактор ст. препод. Л. Ю. Елькина

Начертательная геометрия и инженерная графика: методические указания к контрольной работе № 1/ сост. Н. Х Понетаева, Э. А. Немчинова, И. П. Конакова, Н. В. Патрушева, Т. И. Кириллова. Екатеринбург: УГТУ – УПИ, 2007. 44 с.

Содержат сведения из начертательной геометрии по решению метрических и позиционных задач, из инженерной графики по приобретению навыков чтения чертежей и построению простых разрезов, также требования к выполнению графических работ и образцы выполнения. Комплект индивидуальных заданий представлен 24 вариантами.

Библиогр.: 6 назв. Рис. 7. Прил. 1.

Подготовлено кафедрой инженерной графики УГТУ – УПИ.

© Уральский государственный

технический университет – УПИ, 2007

Оглавление

Введение……………………………………………………………… Требования к оформлению графических работ…….. ПРИНЯТЫЕ ОБОЗНАЧЕНИЯ………………………………………... 1. Эпюр 1201 «Введение геометрического объекта в систему отсчета»…………………………………………. 2. Эпюр 1301 «Сечение поверхности плоскостью. Натуральная величина сечения»……………………….. 3. Эпюр 1401 «Взаимное пересечение поверхностей. Развертка»……… ……………………… 4. Эпюр 1701 «Построение третьей проекции по двум заданным с выявлением внутренних частей детали»…………............................................. .......... Библиографический список…………………………………. Приложение. Варианты заданий к эпюрам 1201, 1301, 1401, 1701………………………………………………………………………

4 4 7 8 11 13 17 19 20

Введение

Методические указания контрольной работе №1 по начертательной геометрии и инженерной графике содержит 24 варианта комплекта заданий графических работ, эпюров и методические указания к ним. Задание является индивидуальным для каждого студента.

Номер варианта задания соответствует последним двум цифрам в номере студенческого билета и записывается в обозначении чертежа. Например, эпюр 1201 имеет обозначение в основной надписи на чертеже: 1201. 000 000. 016,

где 1201 – номер эпюра;

16 – номер варианта.

Сроки выполнения контрольной работы №1 указаны в учебном плане дисциплины.

Прежде чем приступить к решению и выполнению эпюров на листе ватмана, надо изучить условие задачи, ознакомиться с методическими указаниями по выполнению конкретной работы, представить положение в пространстве заданных геометрических объектов, установить последовательность выполнения геометрических построений.

Требования к оформлению графических работ

Все графические работы выполняются на листах стандартных размеров. Форматы листов определяются размерами внешней рамки.

Обозначение и размеры формата приведены в ГОСТ 2.301-68. Форматы  1 :

Обозначение формата	Размеры сторон формата
А0	841х1189
А1	594х841
А2	420х594
А3	297х420
А4	210х297

Графические построения должны быть выполнены с помощью чертежных инструментов. Вспомогательные построения сохраняются на чертеже, рекомендуется их выполнять остро заточенным твердым карандашом 2Н (2Т) или 3Н (3Т), а основные линии контура фигур более мягким – НВ (ТМ) или В (М).

Все графические построения выполнять линиями в соответствии с ГОСТ 2.303-68. Линии  1 :

видимые основные линии – сплошными толстыми;

невидимые линии – штриховыми;

осевые и центровые линии – штрихпунктирными линиями.

Толщина основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения. Все остальные линии выполняются от принятой толщины основной линии.

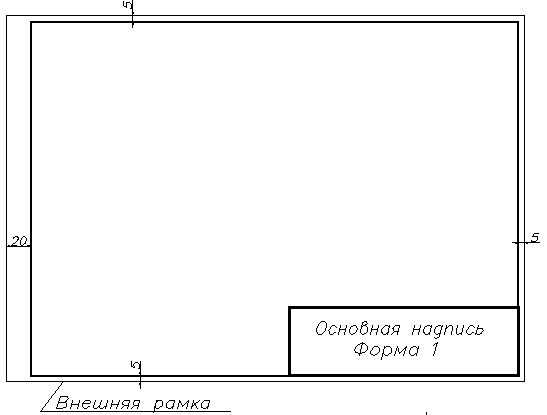

Ф орматы графических работ оформляются внешней рамкой, выполненной тонкой линией. Внутренняя рамка вычерчивается сплошной основной линией (рис. 1).

В

Рис. 1

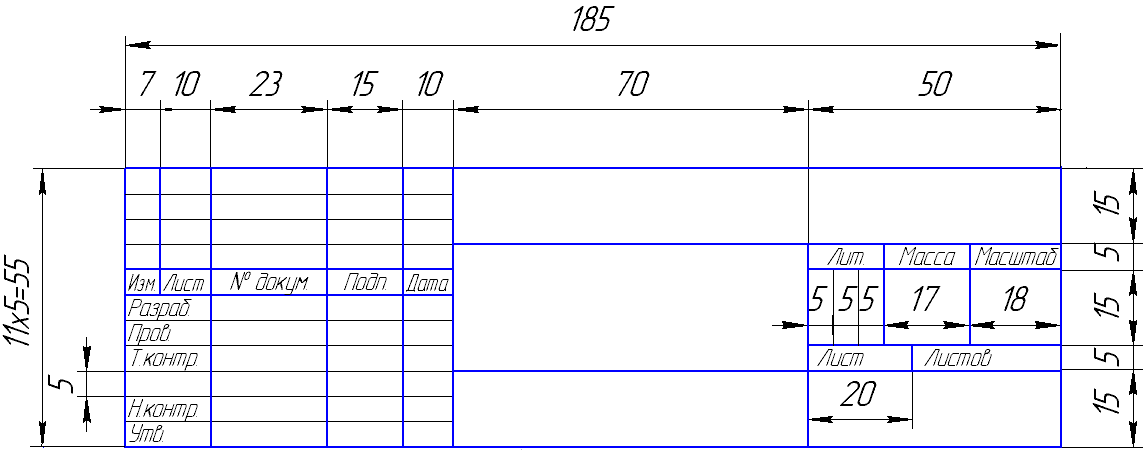

правом нижнем углу внутренней рамки размещается основная надпись. Содержание, расположение и размеры граф основной надписи для графических работ должны соответствовать форме 1 (рис. 2).

Рис. 2

Все надписи, размерные числа и обозначения на эпюрах оформляются чертежным шрифтом (ГОСТ 2.304-81. Шрифты чертежные  1 ) с учетом масштаба заданного чертежа.

Масштабы изображений и их обозначения на чертежах устанавливаются в соответствии с ГОСТ 2.302. Масштабы  1 .

Масштаб – это отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре.

Графические работы, скомплектованные в контрольную работу, оформляются титульным листом. Титульный лист выполняется на формате А4 (210х297) по образцу (рис. 3).

Ф едеральное агентство по образованию

ГОУ ВПО УГТУ – УПИ

Кафедра «Инженерная графика»
