3.3. Зернова стерньова сівалка сзс-2,1

Сівалка-культиватор зернотукова стерньова СЗС-2,1 дозволяє висівати насіння зернових культур на стерньових ґрунтах, що піддаються вітровій ерозії, з одночасним прикочуванням засіяних рядків. Це створює добрі умови для розвитку насіння і запобігає видуванню вітром ґрунту разом з насінням у період пилових бур. Стерня, що залишається на поверхні поля, знижує швидкість вітру, сприяючи зменшенню ерозії ґрунту.

Рама опирається на самовстановлювані пневматичні опорні колеса, а позаду - на прикочувальні котки. Вісь вилки колеса тягою зв'язана з кронштейном котків. При подачі мастила в гідроциліндр котки підкочуються під раму сівалки. Одночасно тяга повертає вісь з вилкою опорного колеса, і воно також підкочується під раму. Сівалка переводиться в транспортне положення. Коли шток повертається в початкове положення, прикочувальні котки і опорні колеса відкочуються, і сівалка переходить у робоче положення. Сошники при цьому заглиблюються.

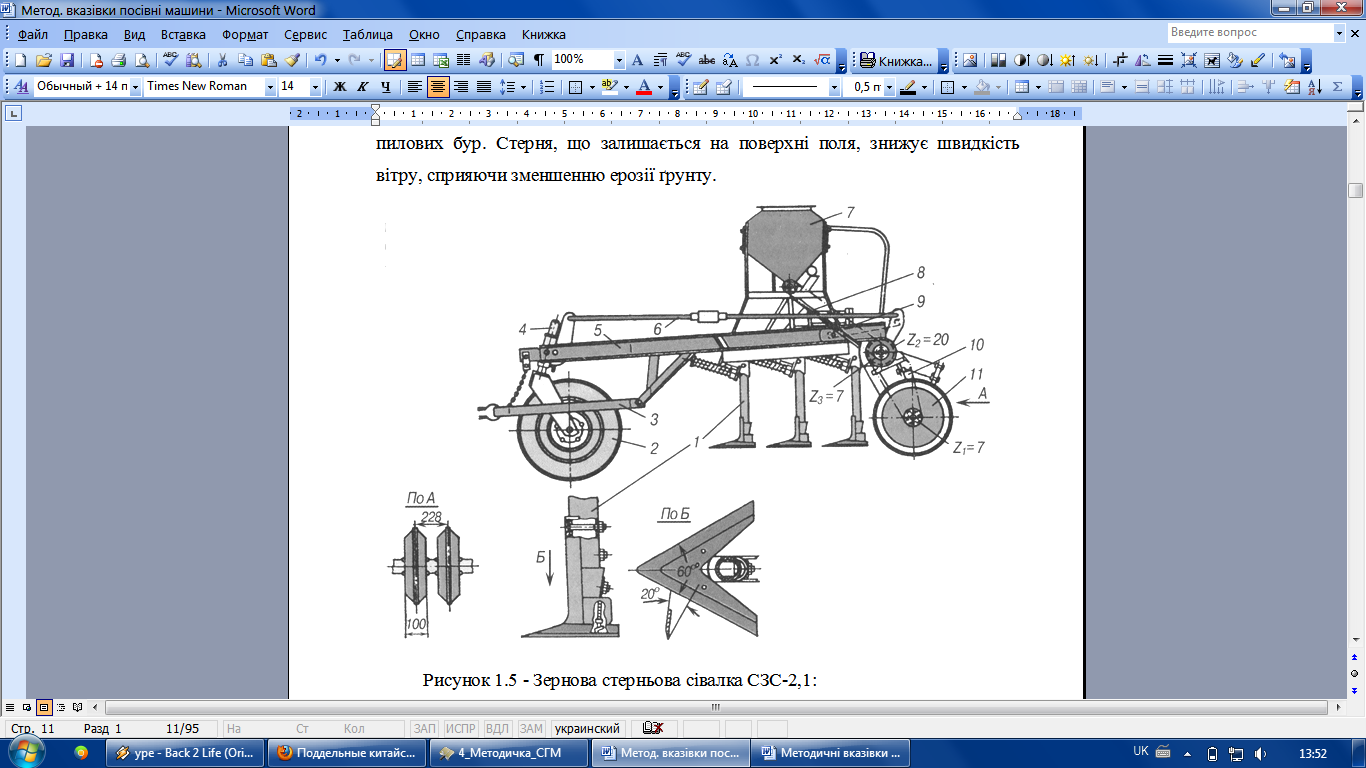

Рисунок 1.5 - Зернова стерньова сівалка СЗС-2,1:

1 – сошник; 2 – пневматичне опорне колесо; 3 – причіп; 4 – вісь вилки опорного колеса; 5 – рама; 6 – тяга; 7 – ящик для насіння; 8 – гідроциліндр; 9 – фіксуюча планка; 10 – кронштейн котків; 11 – прикочувальні котки.

Насіннєпроводи сівалки виготовляють з полівінілхлоридних трубок. Сошники трубчасті, з лапами типу культиваторних. Під час роботи на ґрунтах, оброблених культиваторами-плоскорізами, на сошниках прикріплюють прямі оборотні наральники.

3.4. Сівалка зернотукова трав’яна причіпна сзт-5,4

Зернотукова трав’яна сівалка СЗТ-5,4 призначена для рядкового посіву:

- насіння зернових культур (пшениці, жита, ячменю, вівса та ін.);

- насіння бобових культур (горох, квасоля, соя, боби, нут, люпин);

- сипучого (конюшина, люцерна, тимофіївка та ін.), середньосипучого (еспарцет, вівсяниця) і несипучого (костер, райграс та ін.) насіння трав з загальним міжряддям 75 мм;

- насіння однієї із трав в чистому вигляді із загальним міжряддям 150 мм;

- насіння трав на насінники;

- насіння із зернотукового ящика з одночасним внесенням в рядки мінеральних добрив.

Зернотукова трав’яна сівалка СЗТ-5,4 складається з рами, причіпного пристрою, трьох секцій зернотукових ящиків, лівого і правого ящиків для насіння трав, передавального механізму, сошників (дискових і наральникових), маркера, опорно-приводних коліс, пристрою для транспортування сівалки на довгі відстані.

Рама сівалки СЗТ-5,4 опирається на два пневматичні опорно-приводні колеса. До сошникового бруса рами кріпляться повідки з дводисковими сошниками, розміщеними в два ряди. До заднього ряду дводискових сошників приєднанні 35 наральникових сошників.

До бруса рами кріпиться причіпний пристрій, який складається з двох центральних сниць, з’єднаних між собою шарнірно, двох бокових сниць закріплених жорстко до центральної сниці і рами, двох бокових розтяжок.

До переднього брусу рами по краях встановлені дві рамки маркерів, в яких змонтовані правий і лівий маркери.

Піднімання і опускання сошників здійснюється за допомогою гідроциліндра, який встановлений на центральній сниці.

Зверху на рамі встановлений зернотуковий ящик. Ззаду зернотукового ящика на задньому брусі рами з допомогою спеціальних кронштейнів, встановлений ящик для висіву насіння сипучих і середньосипучих трав.

Привод на вали зернових і тукових висівних апаратів, а також на вали ворушилок і нагнітачів здійснюється від опорно-приводних коліс через вал контрприводу і трьох коробок передач, встановлених на задньому брусі рами. Через ліву коробку передач здійснюється привод на вали зернових висівних апаратів лівої і середньої секції. Через середню коробку передач здійснюється привод на вали тукових висівних апаратів всій секцій зернотукового ящика. Через праву коробку передач здійснюється привод на вал зернових висівних апаратів правої секції.

Рисунок 1.6 - Сівалка зернотукова трав’яна СЗТ-5,4:

1 – причіпний пристрій; 2 – гідроциліндр; 3 – маркер; 4 – колесо; 5 – уніфікована система контролю; 6 – ящик зернотуковий; 7 – світловідбивачі; 8 – коробка передач; 9 – ящик трав’яний; 10 – пристрій для довгого транспортування; 11 – підніжка; 12 – підставка; 13 – наральниковий сошник; 14 – насіннєпроводи; 15 – дискові сошники; 16 – рама; 17 – сниця; 18 – підставка.

Привод валів трав’яних висівних апаратів, а також валів ворушилок здійснюється від коліс через вал контрпривода, проміжні вали і відповідні зубчасті пари. Завдяки наявності на валу контрпривода муфт обгону, привод здійснюється від двох коліс одночасно.

Зверху в правій частині рами під зернотуковим ящиком встановлений пристрій для транспортування сівалки на довгі відстані, по краям якого в вилках встановлені два пневматичні транспортні колеса. Піднімання та опускання транспортних коліс проводиться гідроциліндрами встановленими на стійках вилок коліс.

Сівалка комплектується уніфікованою системою контролю технічних параметрів посівних машин.

Насіння з бункера самопливом поступає в насіннєвисівний апарат, потрапляє в жолобки котушки, протягається по клапану і падає у воронку. Насіння з відділення для туків самопливом поступає в туковисівний апарат, захоплюються штифтовою котушкою, протягається по клапану і також падає у воронку. З воронки насіння і туки потрапляють в насіннєтукопровід, і далі в сошник. Сошник робить борозенку, укладає в неї насіння і туки, загортачі закривають борозенку, а шлейф вирівнює поверхню поля.

Для забезпечення правильних стикових міжрядь і зручності руху посівного агрегату по полю встановляються маркери. Маркер опущений на грунт з незасіяної сторони поля, при русі агрегату створює борозну. При наступному проході трактор має рухатись правим колесом (гусеницею) або поздовжньою віссю трактора по борозні створеній маркером.

Продуктивність за 1 год. основного часу при швидкості 9 км/год. - 4,8 га/год. Робоча ширина захвату – 5,4 м. Агрегатування з тракторами класу 1,4 і 2.
