Штриховой со сплошной линией обозначен бронированный или гибкий кабель (эвт, кшвг), а сплошной - кабель гршэ

250—400 кВ-А уменьшится в 2—3 раза, однако надо учитывать, что раздельное питание электропотребителей участка от нескольких трансформаторных подстанций значительно повышает уровень сопротивления изоляции и снижает емкость сети относительно земли, что повышает безопасность эксплуатации и способствует надежной работе устройств контроля изоляции и защиты [37].

Сети постоянного тока. Подземные электрические сети по­стоянного тока, питающие самоходные машины, выполняют двухпроводными, изолированными от земли. В качестве источников постоянного тока, как правило, применяют полупроводниковые преобразовательные агрегаты, например, АТП-500/600, питаемые через понижающие трансформаторы от сети переменного тока. Наличие электрической связи между цепями посто­янного и переменного тока является специфической особенностью применяемых сетей постоянного тока. Основные потребители постоянного тока—кабельные и троллейно-кабельные самоходные вагоны грузоподъемностью 10—20 т с установленной мощностью электродвигателей 50—100 кВт. Электроснабжение самоходных вагонов нескольких участков одного горизонта осуществляют, как правило, от одной преобразовательной подстанции мощностью до 300 кВт. Централизованное питание постоянным током самоходных вагонов объясняется относительной сложностью преобразовательных агрегатов и необходимостью их резервирования. Это приводит к увеличению протяженности кабельных сетей до 6 км и снижению общего сопротивления изоляции сети из-за большого числа электрооборудования, питаемого от одной преобразовательной подстанции.

13.4. Электроснабжение электровозной откатки

При транспортировании полезного ископаемого на большие расстояния по горизонтальным выработкам из всех видов доставки наибольшее применение имеет электровозная откатка (до 90%). На ближайшие 15—20 лет этот вид подземного транспорта будет основным.

Аккумуляторные электровозы. Откатка аккумуляторными электровозами распространена на угольных шахтах, где на этот вид откатки приходится примерно 65 % общего числа электровозов.

Электровозы в исполнении РВ могут применяться во всех выработках шахт, опасных по газу или пыли. При этом в выработках с исходящей струей воздуха и подготовительных выработках шахт III категории, сверхкатегорных по газу и опасных по внезапным выбросам электровозы должны быть снабжены переносными автоматическими приборами контроля содержания метана.

Электровозы в исполнении РП разрешается применять во всех откаточных выработках шахт I и II категорий по газу или опасных по пыли, а также в откаточных выработках со свежей струей воздуха шахт III категории и сверхкатегорных по газу. В выработках со свежей струей воздуха на пластах, опасных по внезапным выбросам угля и газа и с суфлярными выделениями, применение электровозов в исполнении РП допускается временно лишь при условии подхода их к очистным забоям на расстояние

не более 50 м. В выработках с исходящей струей воздуха и в подготовитель-ных выработках, проветриваемых вентиляторами местного проветривания, шахт III категории и сверх-категорных по газу применение электровозов в исполнении РП допускается с разрешения технического директора объединения при наличии на электровозах переносных автоматических при­боров контроля содержания метана и концентрации его в исходящей струе не более 0,75 %.

Комплекс откатки аккумуляторными электровозами (рис. 13.2) состоит из: установленного в зарядной камере 1 комплектного зарядного устройства 2, в состав которого входят трансформатор с регулятором напряжения, аппарат защиты от утечек тока, выпрямитель с контрольно-измерительными приборами, автоматические выключатели; резервных тяговых батарей 3 (на заряде); комплекта механического оборудования для обслуживания и ремонта аккумуляторных батарей; аккумуляторных электровозов 4. Источник питания —аккумуляторные батареи—устанавливается на электровозе. Замена аккумуляторных батарей производится в зарядной камере.

В настоящее время изготовляются несколько типоразмеров шахтных аккумуляторных электровозов (АК, АРП, АРВ, AM). Их исполнение по уровню взрывозащиты определяется исполнением батарейного ящика; остальное тяговое электрооборудование исполнения РВ.

Аккумуляторные электровозы представляют собой двухосные локомотивы с одной кабиной управления (за исключением электровоза 13АРП1, имеющего две кабины). Каждая ось оборудована индивидуальным приводом.

Электрооборудование серийных шахтных электровозов с реостатной схемой управления состоит из двух тяговых двигателей; автоматического выключателя АВР со счетчиком ампер-часов; контроллера ГР-9М; пусковых сопротивлений ЯСВ-15А; фар

ФВУ-3 и аккумуляторной батареи, заключенной в батарейный ящик. На электровозе 5АРВ-4М батарейный ящик имеет исполнение РВ и, кроме того, используется прибор контроля водорода ПКВ-2. Монтаж силовых цепей электровозов выполнен проводом КРПМ (ПС-1000) сечением 16—35 мм².

Недостатки схем со ступенчатым контактным управлением (реостатная, безреостатная) не позволяют полностью использовать тяговую способность электровозов, снижают надежность их работы. Благодаря развитию силовой полупроводниковой тех­ники стали возможны принципиально новые системы управ­ления—бесконтактные, с использованием неуправляемых и управляемых кремниевых вентилей. На основе применения тиристорной техники разработана двухтактная импульсная схема управления [14].

Электровозы нового типажного ряда (АРП10, АРП14, АРП28) оснащены унифицированным комплектом тягового электрооборудования с тиристорно-импульсной схемой управления, в состав которого входят: тяговые двигатели ЭТ, автоматический выключатель ВАР-4, тиристорный- блок управления БУТ, электрогидравлический реверсор РПВ, сопротивления СРВ и пульт управления. Кроме того, на электровозах устанавливаются средства контроля токов утечки батарей и защиты от токов к. з., приборы контроля скорости, пройденного пути и разряда батареи, устройства дистанционного управления стрелочными переводами, аппаратура связи, средства защиты, не допускающие пуска и движения электровоза без машиниста на рабочем месте.

Бесконтактные электровозы переменного тока повышенной частоты. Новой системой электровозной откатки является откатка электровозами, принцип действия которых основан на передаче электроэнергии от питающей подстанции к движущимся электровозам бесконтактным способом—методом электромагнитной индукции токов высокой частоты.

Комплекс высокочастотной откатки (рис. 13.3) состоит из преобразовательной (тяговой) подстанции 1, тяговой сети в виде двух специальных кабелей 3, компенсирующих конденсаторов 2 и электровозов 7.

Тяговая подстанция состоит из: преобразователя частоты (машинный или статический агрегат); пускорегулирующего оборудования; аппаратуры управления, регулирования, контроля, защиты и сигнализации; оборудования системы охлаждения преобразователя. Тяговая сеть представляет собой однофазную цепь, состоящую из двух специальных высокочастотных одно-жильных кабелей, проложенных над рельсовой колеей симметрично относительно ее оси и образующих замкнутый контур. Индуктивность кабелей компенсируется конденсаторами 2, включенными через определенные промежутки последовательно с кабелем. Вокруг кабелей возникает электромагнитное поле, которое на электровозе воспринимается специальным энергоприемником 4, представляющим собой две плоские

обмотки из нескольких витков специального кабеля, уложенных в незамкну­тые ферритовые сердечники. От энергоприемника 4 энергия поступает через выпрямитель 5 к тяговым двигателям 6.

Комплекс откатки испытан на шахтах Донбасса и в настоящее время находится в стадии совершенствования и промышленной доводки. В процессе эксплуатации электровозов при частоте тяговой сети 3000 Гц применяются преобразователи частоты ПВТ-3 мощностью 100 кВт и кабели КШСЛ-90, прокладываемые на расстоянии 400 мм друг от друга. В настоящее время испытывается также комплекс откатки при частоте тяговой сети 5000 Гц с электровозами В10 и В14. В комплекс электрооборудования откатки входят: тяговые двигатели ЭТ, приемно-выпрямительное устройство, новая аппаратура управления и контроля (контроллер КЭВВ, автоматический выключатель АЭВ, разъединитель РЭВВ), статический преобразователь час-тоты ТПЧ-250-5 мощностью 250 кВт и напряжением 1,5 кВ, конденсаторы КСПР, специальные кабели К.ШСТ-130. Взрывозащита комплекса электрооборудования—на уровне исполнения РП.

Испытания бесконтактных электровозов В10 и В10Б в Донбассе показали их высокие эксплуатационные качества и существенные преимущества по сравнению с аккумуляторными электровозами. Производительность откатки (т-км/сут) возросла в 2,5 раза, удельный расход электроэнергии (кВт-ч/(т-км)) снизился в среднем в 1,75 раза, упростилась эксплуатация транспорта. Выполненный технико-экономический анализ показал, что бесконтактный электровозный транспорт целесообразно приме-нять на основных горизонтах шахт большой производительности со значительными размерами шахтных полей по простиранию.

Контактные электровозы. Из разновидностей электровозной откатки наиболее распространена откатка контактными электровозами. В рудниках контактная электровозная откатка является главным средством магистрального транспорта. На угольных шахтах на долю контактных электровозов приходится около 30 % общего числа электровозов [14].

В комплекс контактной электровозной откатки (рис. 13.4) входят: преобразователь 1 со встроенным аппаратом защиты 3

От утечек тока, автоматические выключатели 2, контактный провод 4 с арматурой подвески, питающие кабели 5, участковые выключатели 6, рельсы 7, отсасывающие кабели 8, электровоз 9. Преобразовательное устройство (подстанция) предназначено для преобразования трехфазного переменного тока в постоянный ток напряжением 250 или 550 В. Постоянный ток с

помощью кабелей подается в контактную сеть (полярность «плюс»). Обратным проводом (полярность «минус») служат рельсовый путь и отсасывающие кабели. Электровозы получают питание от контактного провода через токоприемники (пантографы).

Контактные электровозы по сравнению с аккумуляторными дешевле и проще по конструкции, более удобны в эксплуатации, имеют большую мощность и скорость движения, а следовательно, и большую производительность. Однако искрообразование между токоприемниками и контактными проводами, а также между рельсами и колесами обусловливает преимущественное применение контактных электровозов в рудниках и шахтах, не опасных по газу и пыли. Применение контактных электровозов в исполнении РН с двумя токоприемниками для уменьшения искрообразования допускается в выработках со све­жей струей шахт I и II категорий по газу и опасных по пыли. Эксплуатация электровозов с одним токоприемником (если установка второго не предусмотрена конструкцией электровоза) допускается только с разрешения технического директора объединения.

Комплект тягового электрооборудования серийных контактных электровозов со сцепным весом 70—140 кН включает: тяговые электродвигатели постоянного тока ЭДР или ЭТ; контроллер КВС или КС; сопротивления КЛ или ЯС; автоматический выключатель АВ-8А; фары ФЭ-52Т или ФГ1-В; токоприемники ТКР-1; сирену СС-2; электродвигатель компрессора ДП-12; регулятор давления АК-5А-1; выключатели освещения ВУ-233А; сигнал КУ или КСА. Монтаж силовой части выполнен проводом ПС-1000 сечением 25—70 мм².

Для угольных шахт разработан новый параметрический ряд электровозов со сцепным весом 70—280 кН. Входящие в этот ряд электровозы К10 и К14 имеют улучшенные тяговые характеристики, оборудованы средствами защиты, не допускающими движения без машиниста. В опытной эксплуатации находится электровоз со Сцепным весом 280 кН (состоит из двух электровозов К14, сочлененных между собой). На новых контактных электровозах вместо реостатной схемы управления намечено внедрение более совершенной и экономичной бесконтактной схемы.

Системы и средства электроснабжения. Аккумуляторные электровозы поставляются шахтам с двумя аккумуляторными батареями: одна установлена на электровозе, вторая (резервная) обычно находится под зарядом.

Для совместной эксплуатации с зарядными устройствами предусмотрено реле утечки РУВ-Зар, которое автоматически отключает устройство в случае недопустимого снижения сопротивления изоляции зарядных цепей. Некоторые технические данные реле утечки: частота оперативного тока 25 Гц; напряжение оперативного тока 28 В; ток срабатывания реле 5,4 мА; уставка критического сопротивления изоляции 2,1 кОм; отключающее сопротивление однофазной утечки 13 кОм. Модернизи­рованные устройства ЗУК-155/230М имеют встроенное реле утечки РКУ-Зар, схема которого подобна схеме реле утечки РУВ-Зар.

В последние годы интенсивно ведутся работы по совершенствованию и созданию новых типов зарядных устройств. Основные направления этих работ: совершенствование существующих зарядных устройств, разработка зарядных устройств с управляемыми вентилями (тиристорами) для индивидуальной и групповой зарядки батарей и создание зарядных устройств, размещаемых на электровозах.

Для контактных электровозов применяются системы электроснабжения постоянного тока с напряжением 275 и 600 В на шинах подстанции.

В настоящее время используются две системы электроснабжения:

• централизованная, при которой контактная сеть шахты питается от одной тяговой подстанции и в целях безопасности и удобства производства ремонтных работ делится на секции, соединяемые между собой с помощью секционных разъединителей или выключателей;

• децентрализованная, при которой контактная сеть, состоящая из секций, питается от нескольких тяговых подстанций, подключенных к сети в разных точках.

Тяговая подстанция-это комплектный агрегат, состоящий из: силового блока вентилей, системы их охлаждения, устройств для выравнивания токов и напряжений на вентилях, аппаратов управления, защиты, контроля и сигнализации, защитно-коммутационных аппаратов и контрольно-измерительных приборов. Наибольшее распространение в шахтах и рудниках получили стационарные автоматизированные тяговые подстанции АТП. В схеме подстанции АТП-500/275М применены неуправляемые вентили, в схеме подстанции АТП-500/600—тиристоры. В отдельных горнопромыш-ленных районах применяются тяговые агрегаты общепромышленного исполнения: в сланцевых шахтах— ВУР-400-1000М, на шахтах Подмосковного бассейна—АТПП-500/275.

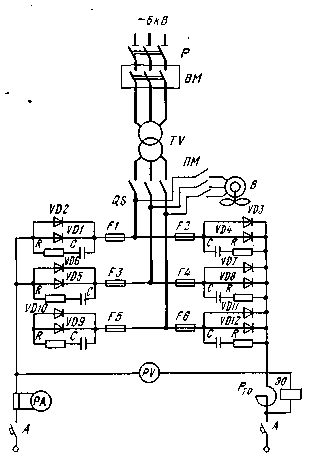

Принципиальная схема автоматизированной тяговой подстанции АТП-500/275М приведена на рис. 13.5. Питание подстанции осуществляется от трехфазной сети 6 кВ через трансформатор TV, вторичная обмотка которого соединена в треугольник и обеспечивает напряжение 220 В. Выпрямитель имеет 12 диодов VD1—VD12, соединенных по два параллельно в каждом плече.

Рис. 13.5. Принципиальная схема тяговой подстанции АТП-500/275М

Схема выпрямителя—трехфазная мостовая. От внутренних к. з. диоды защищены быстродействующими плавкими предохранителями F1—F6 типа ПНБ с устройствами сигнализации о срабатывании. При перегорании любого из предохранителей реле обратной последовательности фаз, установленное в блоке защиты, дает команду на отключение автоматического выключателя QS, который защищает выпрямители от внешних к. з. и отключается с помощью реле ЭО, реагирующего на скорость нарастания тока. Реактор Р_то выполняет функции токоограничения и индуктивного датчика токовой защиты. Блок диодов и реактор обдуваются вентилятором В. Защита от

перегрева диодов осуществляется термосигнализатором, термобаллон которого установлен на выходе нагретого воздуха.

Тяговая сеть состоит из контактного провода, рельсовой цепи, секционных разъединителей, питающих и отсасывающих кабелей.

В шахтах применяется контактный провод Тф (троллейный, фасонный) из чистой твердотянутой меди сечением 65—100 мм². Подвеска контактного провода эластичная с помощью оттяжек из стального троса или проволоки. Контактный провод изолируется от земли пряжечными и орешковыми изоляторами. В промежуточных и вспомогательных выработках применяются рельсы Р18, в основных откаточных выработках—рельсы Р24 и РЗЗ. На стыках рельсы соединяются либо с помощью электросварки, либо перемычками из медного провода сечением не менее 50 мм² со стальными наконечниками или из круглой и полосовой стали. В качестве питающих и отсасывающих кабелей в шахтах используются одножильные бронированные кабели СБшв или СП сечением 70—100 мм². Секционные разъединители служат для электрического соединения отдельных участков контактного провода и устанавливаются через каждые 500 м и, кроме того, на всех ответвлениях.

Питающие тяговую сеть тяговые подстанции и распределительные пункты оборудуются автоматическими быстродействующими выключателями, осуществляющими максимальную токовую и нулевую защиты. Выключатели устанавливаются в начале контактной сети и на постах секционирования.
