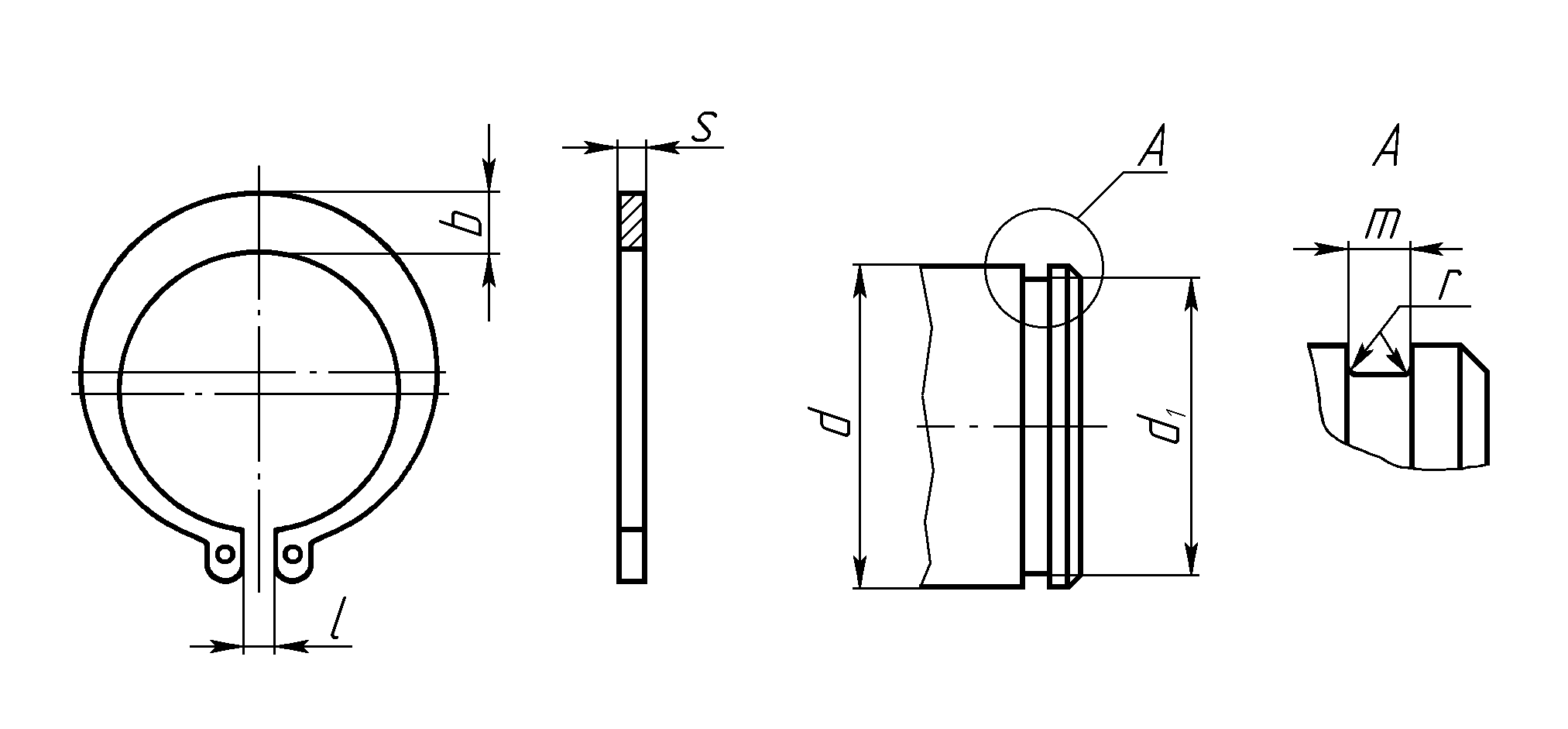

Кольца пружинные упорные плоские наружные эксцентрические
(ГОСТ 13942-86) и канавки для них, мм
|
|||||||
Диаметр вала d |
Канавка |
Допускаемая осевая сила, кН |
Кольцо |
||||
d1 |
m |
rmax |
s |
b |
l |
||
20 |
18,6 |
1,4 |
0,1 |
10 |
1,2 |
3,2 |
3 |
22 |
20,6 |
11 |
|||||
23 |
21,5 |
12 |
|||||
24 |
22,5 |
13 |
3,6 |
||||
25 |
23,5 |
14 |
|||||
26 |
24,5 |
14 |
4,0 |
||||
28 |
26,5 |
16 |
|||||
29 |
27,5 |
16 |
|||||
30 |
28,5 |
17 |
|||||
32 |
30,2 |
21 |
4,4 |
||||
34 |
32,2 |
22 |
|||||
35 |
33,0 |
1,9 |
0,2 |
26 |
1,7 |
4,9 |
6 |
36 |
34,0 |
27 |
|||||
37 |
35,0 |
28 |
|||||
38 |
36,0 |
29 |
|||||
40 |
37.5 |
38 |
5,5 |
||||
42 |
39,5 |
39 |
Продолжение табл. П12
Диаметр вала d |
Канавка |
Допускаемая осевая сила, кН |
Кольцо |
||||
d1 |
m |
rmax |
s |
b |
l |
||
45 |
42,5 |
1,9 |
0,2 |
42 |
1,7 |
5,5 |
6 |
46 |
43,5 |
43 |
|||||
48 |
45,5 |
45 |
|||||
50 |
47,0 |
2,2 |
57 |
2,0 |
6,0 |
||
52 |
49,0 |
59 |
|||||
54 |
51,0 |
61 |
|||||
55 |
52,0 |
62 |
|||||
56 |
53,0 |
64 |
|||||
58 |
55,0 |
66 |
6,5 |
||||
60 |
57,0 |
68 |
|||||
62 |
59,0 |
71 |
|||||
65 |
62,0 |
2,8 |
0,3 |
74 |
2,5 |
7,0 |
|
68 |
65,0 |
78 |
|||||
70 |
67,0 |
80 |
|||||
72 |
69,0 |
82 |
|||||
75 |
72,0 |
86 |
Пример обозначения кольца для закрепления подшипника или детали на валу диаметром d = 30 мм: Кольцо 30 ГОСТ 13942-86.
Таблица П13

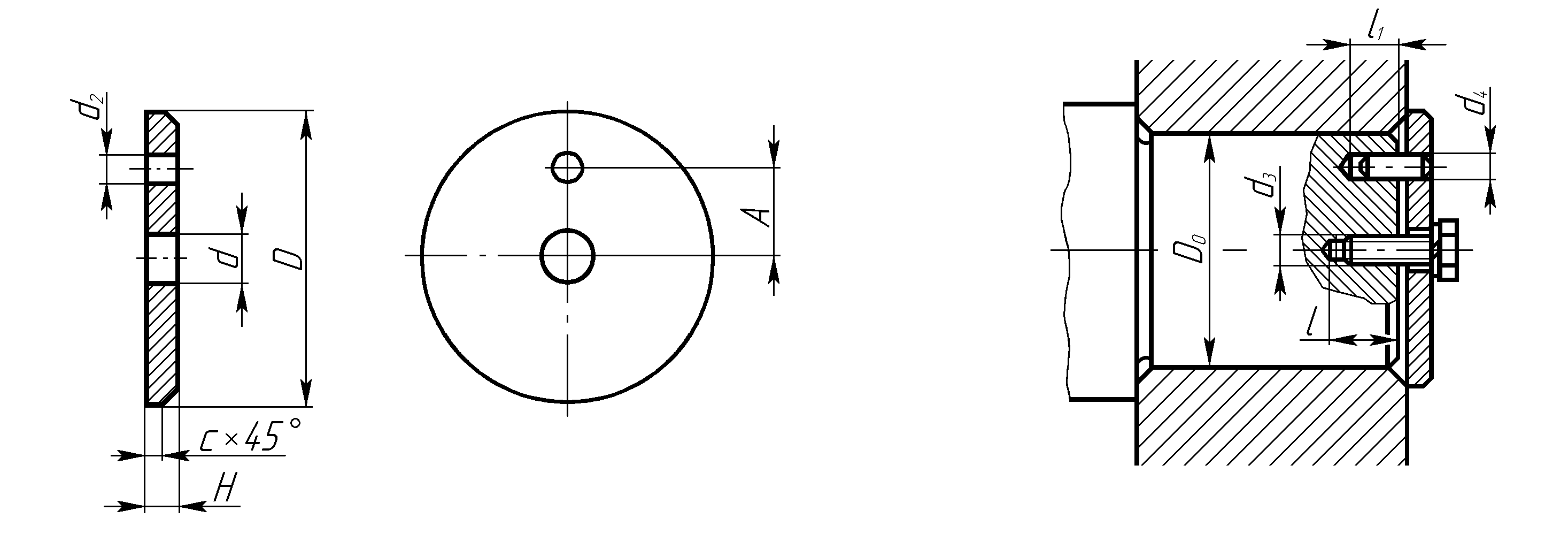

Шайбы концевые (гост 14734-69), мм
|
|||||||||||||
Обозначение |
D |
H |
A |
d |
d2 |
c |
D0 |
d3 |
d4 |
l |
l1 |
Болт (ГОСТ 7798-70) |
Штифт (ГОСТ 3128-70) |
7019-0623 |
32 |
5 |
9 |
6,6 |
4,5 |
1,0 |
24...28 |
М6 |
4 |
18 |
12 |
М6×16 |
4u8×12 |
7019-0625 |
36 |
10 |
28...32 |
||||||||||
7019-0627 |
40 |
10 |
32...36 |
||||||||||
7019-0629 |
45 |
12 |
36...40 |
||||||||||
7019-0631 |
50 |
16 |
40...45 |
||||||||||
7019-0633 |
56 |
16 |
45...50 |
||||||||||
7019-0635 |
63 |
6 |
20 |
9,0 |
5,5 |
1,6 |
50...55 |
М8 |
5 |
22 |
16 |
М8×20 |
5u8×16 |
7019-0637 |
67 |
20 |
55...60 |
||||||||||
7019-0639 |
71 |
25 |
60...65 |
||||||||||
7019-0641 |
75 |
25 |
65...70 |
||||||||||
7019-0643 |
85 |
28 |
70...75 |
Пример условного обозначения концевой шайбы D = 50 мм: Шайба 7019-0631 ГОСТ 14734-69.
