3 Приклад розрахунку конфігурації мережі

У прикладі крайні сегменти мережі належать до одного типу – стандарту 10Base-T, тому подвійний розрахунок не потрібен.

Приведена на малюнку 1.1 мережа відповідно до правила «4 хабів» не є коректною – в мережі між вузлами сегментів 1 і 6 є 5 хабів, хоча не всі сегменти є сегментами 10Base-FB. Крім того, загальна довжина мережі рівна 2800 м, що порушує правило 2500 м.

Розрахуємо значення PDV.

Лівий сегмент 1:

15,3 (база) + 100•0,113 = 26,6

Проміжний сегмент 2:

33,5 + 1000•0,1 = 133,5

Проміжний сегмент 3:

24 + 500•0,1 = 74,0

Проміжний сегмент 4:

24 + 500•0,1 = 74,0.

Проміжний сегмент 5:

24 + 600•0,1 = 84,0

Правий сегмент 6:

165 + 100•0,113 = 176,3.

Сума всіх складових дає значення PDV, рівне 568,4.

Оскільки значення PDV менше максимально допустимої величини 575, то ця мережа проходить по критерію часу подвійного обороту сигналу не дивлячись на те, що її загальна довжина перевищує 2500 м, а кількість повторювачів більше 4.

Розрахуємо значення PVV.

Лівий сегмент 1 10Base-T: скорочення в 10,5 bt.

Проміжний сегмент 2 10Base-FL: 8.

Проміжний сегмент 3 10Base-FB: 2.

Проміжний сегмент 4 10Base-FB: 2.

Проміжний сегмент 5 10Base-FB: 2.

Сума цих величин дає значення PVV, рівне 24,5, що менше граничного значення в 49 бітових інтервалу.

В результаті мережа відповідає стандартам Ethernet по всіх параметрах.

4 Довідкові дані ieee

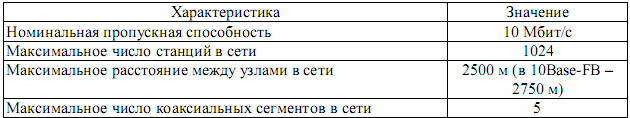

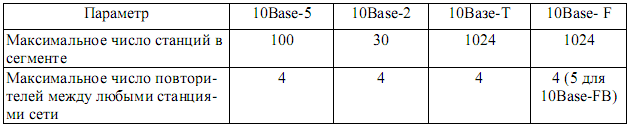

Таблиця 1.1 – Загальні обмеження для всіх стандартів Ethernet

Таблиця 1.2 – Параметри специфікацій фізичного рівня для стандарту Ethernet

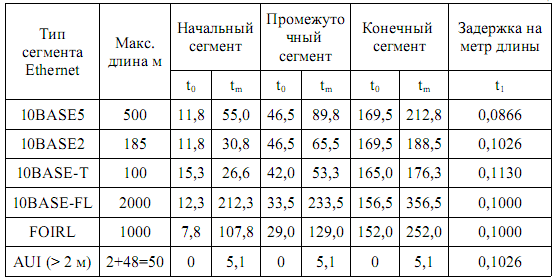

Таблиця 1.3 – Дані для розрахунку значення PDV

Таблиця 1.4 – Зменшення міжкадрового інтервалу повторювачами

5 Завдання:

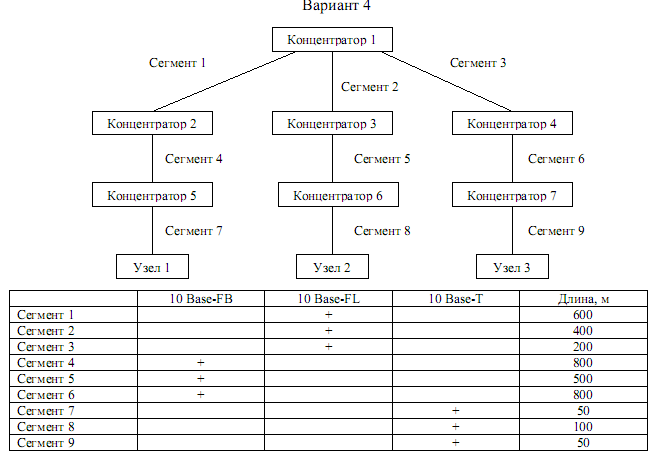

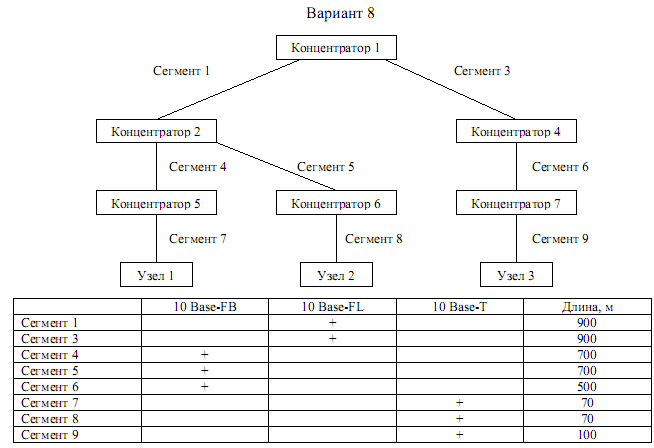

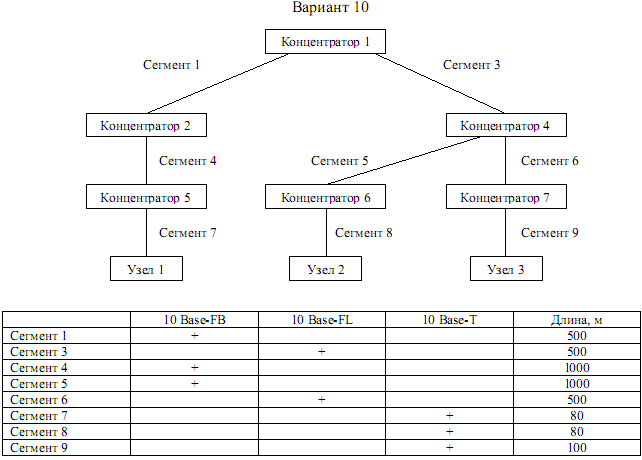

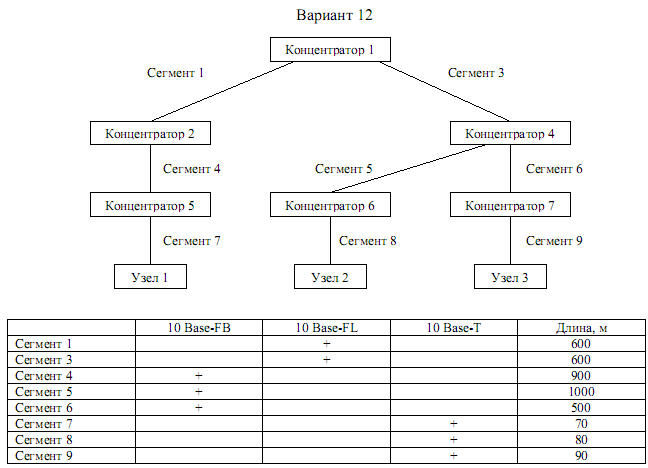

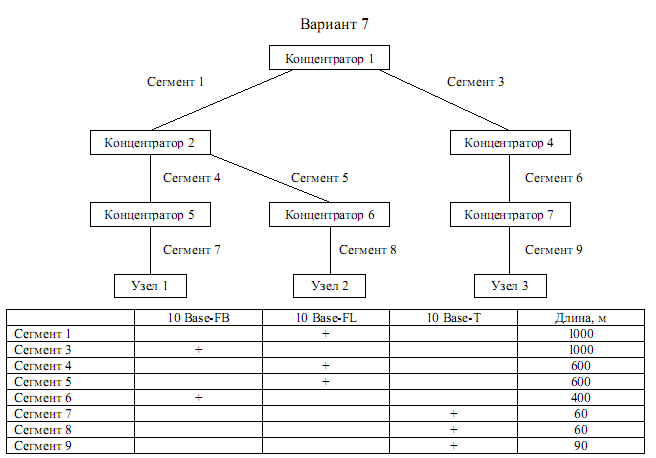

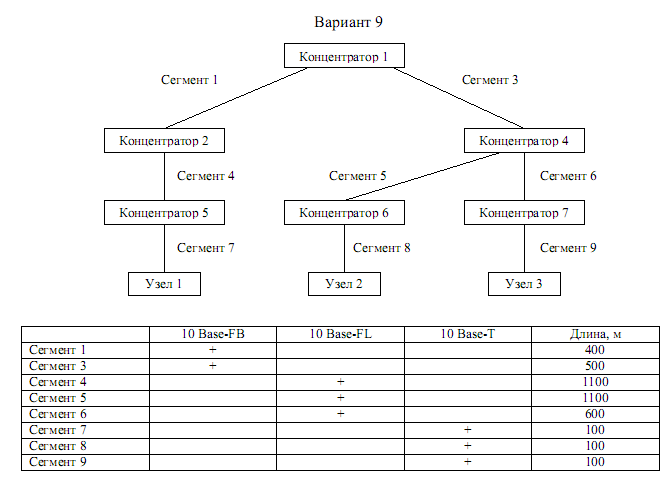

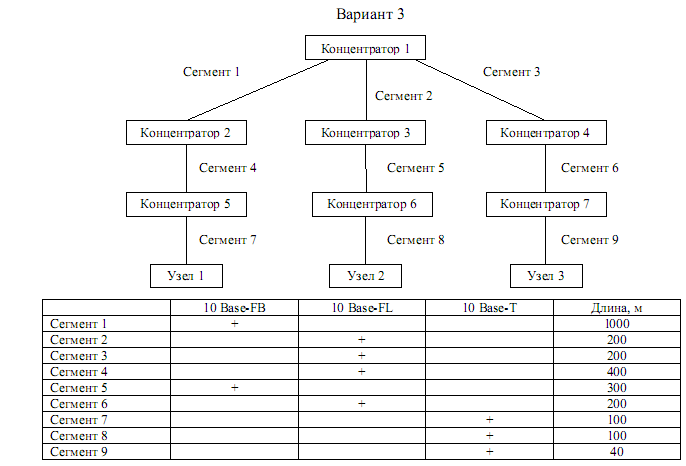

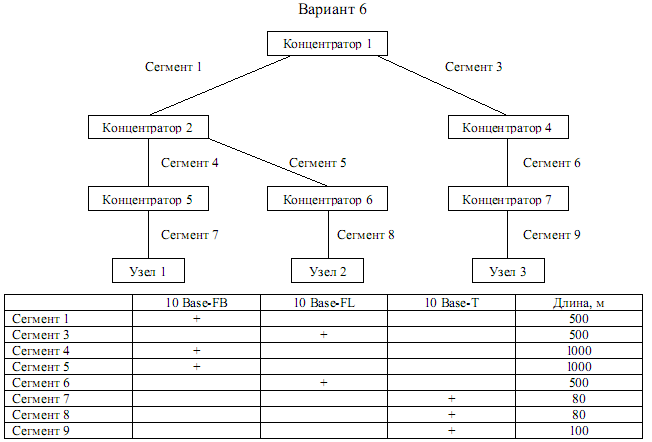

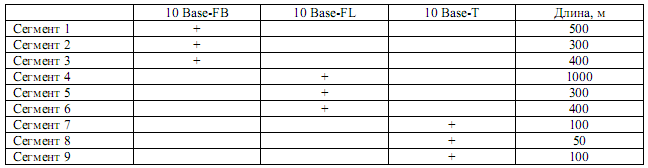

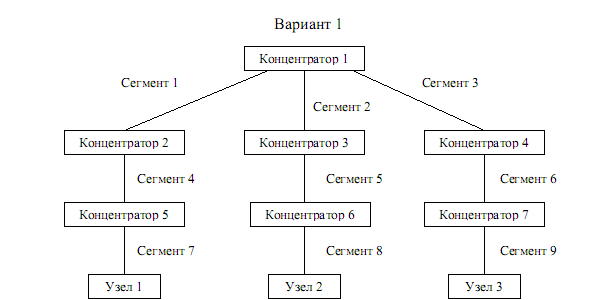

Виробити оцінку конфігурації мережі відповідно до варіанту:

- по фізичних обмеженнях: на довжину сегменту, на довжину мережі, правило «4 хаба» («5 хабів» для 10Base-FB);

- за часом подвійного обороту сигналу в мережі;

- по зменшенню міжкадрового інтервалу.

За наслідками розрахунків зробити висновок про коректність конфігурації мережі Ethernet.
