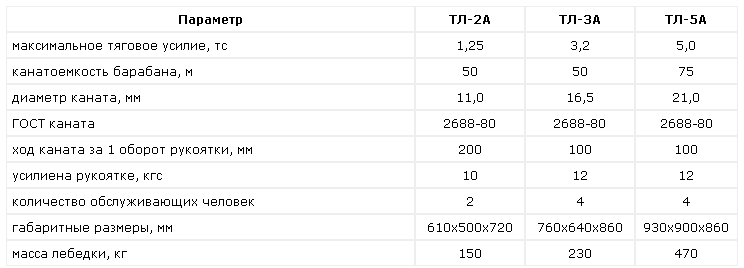

Технические характеристики
ручных лебёдок барабанного типа ТЛ
Таблица 8
Технические характеристики ручных лебедок
Наименование |
г/п, т |
Характеристика |
Ø каната, мм |
Вес, кг |
|||||||
Дина |
Россия |
0,25 |
|
Ручная |
с канатом 10,0м |
4,0 |
5,2 |
||||
Лика |
Россия |
0,5 |
40мм/1ход |
Рычажная |
с канатом 3,5м |
4,1 |
3,5 |
||||
ЛР1,6 |
Россия |
1,6 |
|
Рычажная |
с канатом 6,0м |
8,3 |
13,0 |
||||
МТМ 0,8 |
Польша |
0,8 |
52мм/1ход |
Рычажные |
с канатом 20,0м |
8,0 |
6,0 |
||||
МТМ 1,6 |
Польша |
1,6 |
55мм/1ход |
Рычажная |
с канатом 20,0м |
11,0 |
12,0 |
||||
МТМ 3,2 |
Польша |
3,2 |
28мм/1ход |
Рычажная |
с канатом 20,0м |
16,0 |
23,0 |
||||
ЛР-800 |
Россия |
0,8 |
10мм/1об. |
Барабанная |
с канатом 50,0м |
6,2 |
34,0 |
||||
ЛР-1 |
Россия |
1,0 |
60мм/1об. |
Барабанная |
с канатом 40,0м |
5,1 |
35,0 |
||||
Тл-2А |
Россия |
1,25 |
200мм/1об. |
Барабанная |
с канатом 50,0м |
11,0 |
150,0 |
||||
РЛ-1500 |
Россия |
1,5 |
8мм/1об. |
Барабанная |
с канатом 45,0 |
9,9 |
73,0 |
||||
ТЛ-3А |
Россия |
3,2 |
100мм/1об. |
Барабанная |
с канатом 50,0 |
16,5 |
230,0 |
||||
ТЛ-5А |
Россия |
5,0 |
100мм/1об. |
Барабанная |
с канатом 75,0 |
21,0 |
470,0 |
||||
● с машинным приводом:
• электрические;
В настоящее время существует большое количество электрических лебедок, отличающихся друг от друга конструкцией и сферой применения. К примеру, для монтажных работ целесообразно использовать однобарабанную электрическую лебедку реверсивного типа, комбинируя ее с полиспастами, а для работ по сборке крупноразмерного и тяжелого оборудования лучше всего подойдет тихоходная электрическая лебедка с небольшой скоростью навивки троса на барабан (не более 3-10 м/мин).
Тяговое усилие электрических лебедок может достигать 320 кН, а канатоемкость до 1200 метров на барабан. При этом средняя скорость навивки каната у современных электрических лебедок может быть от 0,1 до 0,5 м/сек.

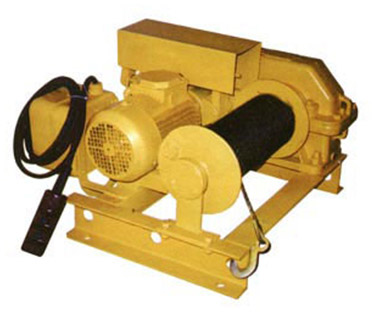

Рис.80. Лебёдка электрическая.
Благодаря приводу лебедка электрическая настолько выгодно отличалась от своих предшественниц своей компактностью и простотой в использовании, что мгновенно проникала во все отрасли промышленности по всему миру.
Тем не менее, механические (ручные) лебедки приводимые мускульной силой человека продолжают использоваться и постоянно модернизируют.
Электрические лебедки представляют собой грузоподъемные механизмы, предназначенные для проведения сложных подъемно-транспортных операций на строительно-монтажных, ремонтных и погрузочно-разгрузочных работах ( с помощью каната, навиваемого на барабан, и приводимые в действие от электродвигателей), а также для комплектации строительных подъемных устройств с питанием от сети 220 В (380 В под заказ). Лебедка рассчитана для работы при температуре окружающей среды – от +40°С до -40°С.
Электролебедки имеют свои недостатки. Промышленная сеть опасна для человек (впрочем, это справедливо и для бытовой сети), потому, подключение и обслуживание должны осуществлять специалисты с соответствующей подготовкой. При работе дополнительно соблюдать меры безопасности по защите от поражения электрическим током.
Таблица 7
