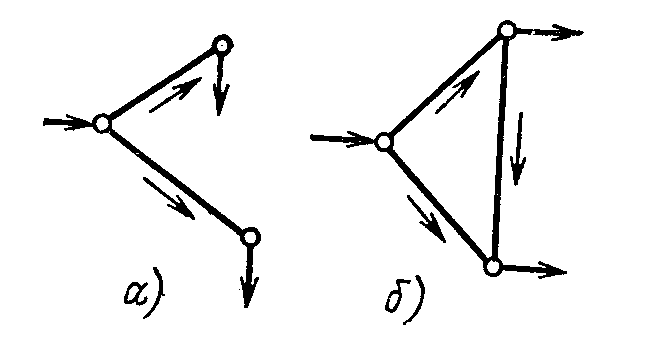

Схема, содержащая хотя бы один контур, называется замкнутой. В замкнутой сети есть хотя бы один узел, по- лучающий питание по двум или более ветвям (рис. 3.1,б). Отключение какой-либо ветви не приводит к прекращению питания.
Элементы электрических схем делятся на активные и пассивные.
П
Рис.
3.1.
Схема соединения
электрической
сети:
а
—
разомкнутая сеть; б
—
замкну-
тая
сеть
трических токов. Пассивные элементы (ветви) электри- ческих систем обычно разделяют на продольные и по- перечные.
Поперечные пассивные элементы — это ветви, включен- ные между узлами схемы и нейтралью, т. е. узлом, имею- щим напряжение, равное нулю. На рис. В.3, а нейтраль— это узел О. На рис. В.3, б этот же узел — земля. Продоль- ные элементы — это ветви, соединяющие все узлы, кроме узла с напряжением, равным нулю, т. е. продольные ветви не соединены с нейтралью. Продольные ветви включают ак- тивные и индуктивные сопротивления линий электропереда- чи ( на рис. В.3, а, б) и обмоток трансформаторов, ем- кость устройств продольной компенсации. Поперечные пас- сивные элементы соответствуют проводимостям линий электропередачи на землю, реакторам и конденсаторам, включенным на землю. В некоторых случаях потери в стали трансформаторов представляются в схеме замещения как поперечные проводимости.
Активные элементы схем замещения — источники ЭДС и тока. Для них наиболее характерным является то, что они определяют напряжение или токи в точках присоеди- нения этих элементов в соответствующей цепи независимо от ее остальных параметров. Источники ЭДС в расчетах электрических систем используются редко. Поэтому ниже в основном речь будет идти об источниках тока.
Источники тока в расчетах электрических систем соот- ветствуют нагрузкам потребителей и генераторов электри- ческих станций. Именно в этих активных элементах потреб- ляется и генерируется мощность.
Уравнения установившегося режима. Установившиеся режимы цепей, содержащих только линейные пассивные элементы и постоянные не изменяющиеся по модулю и фа- зе источники тока, описываются линейными алгебраически- ми уравнениями — линейными уравнениями установившего- ся режима. Такие цепи называются линейными электричес- кими цепями. Этот случай соответствует расчету установившихся режимов электрических систем при зада- нии постоянных по модулю и фазе токов нагрузки потре- бителей и генераторов во всех узлах электрической систе- мы, кроме одного.
В расчетах установившихся режимов электрических сис- тем нелинейность пассивных элементов, как правило, не учитывается. В этом смысле продольная часть схемы заме- щения всегда линейна. В то же время, как правило, при расчетах установившихся режимов электрических систем учитываются нелинейные характеристики источников тока. Нелинейность источников тока соответствует заданию в уз- лах нагрузки потребителей или генераторов с постоянной мощностью либо заданию нагрузки ее статическими харак- теристиками, определяющими зависимость мощности от напряжения. Установившиеся режимы электрических сис- тем с нелинейными источниками тока описываются нели- нейными алгебраическими уравнениями — нелинейными уравнениями установившегося режима.
3.2. Расчет режима линии электропередачи
ПРИ ЗАДАННОМ ТОКЕ НАГРУЗКИ
Задано напряжение в конце линии . Известны (рис. 3.2, а) ток нагрузки , напряжение , сопротивление и проводимость линии , . Надо определить напряжение , ток в продольной части линии , потери мощности в линиии ток .
Расчет состоит в определении неизвестных токов и на- пряжений последовательно от конца линии к началу. Для определения токов и напряжений применяются первый за- кон Кирхгофа и закон Ома.
Будем использовать фазные напряжения и токи .Емкостный ток в конце линии 12, соединяющей узлы 1 и 2,
Рис. 3.2. Расчет режима линии электропередач:

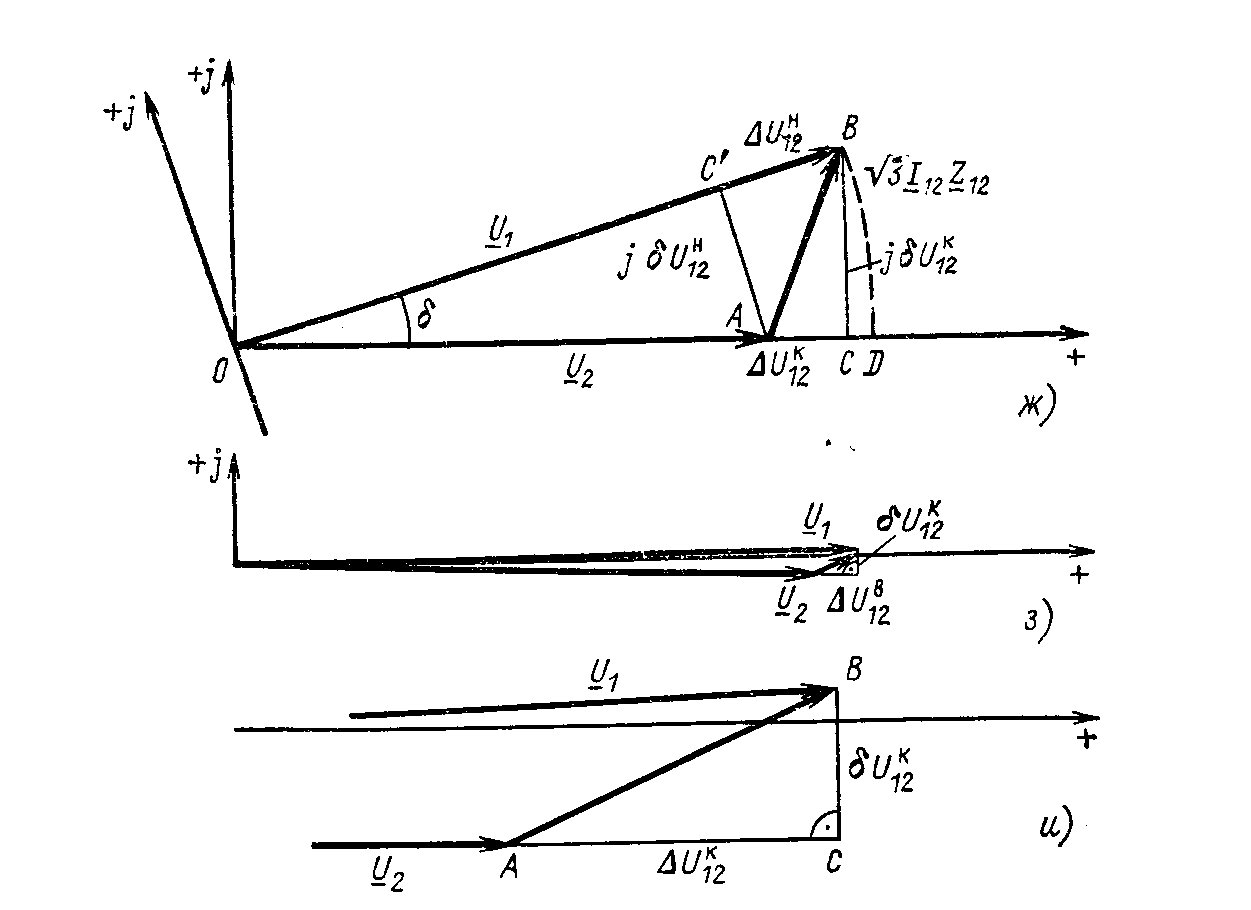

а—схема замещения; б—определение емкостного тока; в—векторная диаграмма для линии с нагрузкой; г — векторная диаграмма для линии на холостом ходу; д—схема замещения линии для расчета при заданной мощности нагрузки; е— векторная диаграмма напряжений в начале и в конце линии при расчете по данным конца; ж—векторная диаграмма линейных напряжении в начале и в конце линии при расчете по данным начала; з—векторная диаграмма к примеру 3.2; и—уве- личенное изображение составляющих падения напряжения для диаграммы з
по закону Ома (рис. 3.2, б)
. (3.1)
Ток в продольной части линии 12 по первому закону Кирхгофа
. (3.2)
Напряжение в начале линии по закону Ома
. (3.3)
Емкостный ток в начале линии
. (3.4)
Ток в начале линии по первому закону Кирхгофа
. (3.5)
Потери мощности в линии (в трех фазах)
. (3.6)
Векторная диаграмма токов и напряжений (рис. 3.2,в) строится в соответствии с выражениями (3.1)—(3.5). Вна- чале строим на диаграмме известные и . Полагаем, что , т.е. напряжение направлено по действительной оси. Емкостный токопережает1 на 90° напряжение . Ток соединяет начало первого и конец второго суммируемых векторов в правой части (3.2). Затем строим отдельно два слагаемых в правой части (3.3):
. (3.7)
Вектор параллелен . Вектор опережает на 90° ток . Напряжение соединяет начало и конец сум- мируемых векторов , , . Ток опережает на 90°, соответствует (3.5).
В линии с нагрузкой напряжение в конце по модулю меньше, чем в начале, (рис. 3.2,в).
В линии на холостом ходу, т. е. при токе нагрузке , течет только емкостный ток, так как в соответствии с (3.2)
, (3.8)
В этом случае напряжение в конце линии повышается: . Векторная диаграмма токов и напряжений для такой линии приведена на рис. 3.2, г.
Задано напряжение в начале линии . Извест- ны , ,, . Надо определить , , , . В дан- ном случае невозможно, как ранее последовательно от кон- ца линии к началу определить неизвестные токи и напря- жения, используя первый закон Кирхгофа и закон Ома.
Рассчитать режим очень легко, если использовать из- вестное уравнение узловых напряжений (узловых потен- циалов) для узла 2:
, (3.9)
где — взаимная (или общая) проводимость узлов 1 и 2, равная сумме проводимостей ветвей, соединяющих эти уз- лы и взятых с обратным знаком; —собственная прово- димость узла 2, равная сумме проводимостей ветвей, со- единенных с узлом 2. Для линии на рис. 3.2, а и б
; . (3.10)
Из уравнения узловых напряжений (3.9) легко опреде- лить напряжение:
, (3.11)
а затем по закону Ома из (3.3) найти ток в линии , а из (3.5), (3.4) —ток.
Уравнение узловых напряжений (3.9) следует из перво- го закона Кирхгофа.
Последовательное от конца линии к началу определение токов и напряжений по первому закону Кирхгофа и закону Ома можно применять только при расчетах разомкнутых сетей. Определение напряжений из уравнений узловых на- пряжений и затем токов в линиях по закону Ома можно использовать для любых сетей — как для замкнутых, так и для разомкнутых.
