2.1.2 Характеристика применяемых сплавов
В цехе применяются две марки чугуна – СЧ30 и СЧ35. Для конструкционных чугунов важнейшим является механические свойства, а определяющим – временное сопротивление при растяжении.
Серый чугун с пластинчатым графитом является наилучшим литейным сплавом. Благодаря высоким литейным свойствам из него можно получать отливки различных размеров, массы и конфигурации без прибылей или с малыми прибылями с наибольшим выходом годного литья.
Технология изготовления отливок из серого чугуна отличается простотой, высокими технико-экономическими показателями, не требует дефицитных материалов и больших энергозатрат.
Структура и свойства серого чугуна определяются процессом графитизации, от которого зависят не только количество и характер графитовых включений, но в значительной степени и структура матрицы. Сравнительная интенсивность влияния элементов на графитизацию характеризуется следующим их расположением:
Si, Al, C, Ti, Ni, Cu, P, Zr | Nb | W, Mn, Cr, V, S, Mg, Ce, Te, B.
Слева от Nb – графитизирующие элементы, способствующие образованию графита и феррита, справа – карбидообразующие элементы (антиграфитизаторы), способствующие образованию карбидов, перлитизации структуры матрицы.
Химический состав, физические и механические свойства чугунов регламентируются ГОСТ 1412-85 и приведены в таблицах 2.4, 2.5 соответственно.
Таблица 2.4 – Химический состав чугуна
Марка чугуна |
Массовая доля элементов, % |
||||
углерод |
кремний |
марганец |
фосфор |
сера |
|
не более |
|||||
СЧ30 |
3,0-3,2 |
1,3-1,9 |
0,7-1,0 |
0,20 |
0,12 |
СЧ35 |
2,9-3,0 |
1,2-1,5 |
0,7-1,1 |
0,20 |
0,12 |
Таблица 2.5 – Характеристика физико-механических свойств чугуна
Свойства |
Марка чугуна |
|
СЧ30 |
СЧ35 |
|
Плотность, кг/м3 |
7,3·103 |
7,4·103 |
Линейная усадка, % |
1,3 |
1,3 |
Модуль упругости при растяжении, Е·10²МПа |
1200-1450 |
1300-1550 |
Теплопроводность при 20 ºС, Вт/(м К) |
46 |
42 |
Удельная теплоемкость при температуре от 20 до 200 ºС, Дж/(кг·К) |
525 |
545 |
Коэффициент линейного расширения при температуре от 20 до 200 ºС |
10,5·10,0-6 |
11·10,0-6 |
Временное сопротивление при растяжении, МПа, не менее |
300 |
350 |
Твердость НВ, МПа, не более |
260 |
275 |
Расчет шихтовых материалов.
Для расчета шихты исходными данными служат:
- требуемый химический состав сплава;
- химический состав компонентов металлозавалки;
- угар (пригар) элементов при плавке.
Основные литейные свойства и химический состав сплава СЧ30 приведен в таблице 2.6. по ГОСТ 1412-95
Таблица 2.6 – Литейные свойства и химический состав сплава СЧ30
Марка сплава |
Литейные свойства сплава |
Массовая доля элементов, % |
||||||||
плотность, г/см3 |
линейная усадка сплава, % |
температура, 0С |
твердость по Бриннелю, НВ |
С |
Si |
Mn |
P |
S |
||
плавления |
заливки в литейные формы |
|||||||||
не более |
||||||||||
СЧ30 |
7,3 |
1,3 |
1150-1260 |
1260-1400 |
163-270 |
3,0-3,2 |
1,3-1,9 |
0,7-1,0 |
0,2 |
0,12 |
Шихтовые материалы для плавки черных сплавов состоят из первичных, или свежих, материалов промежуточных сплавов и полупродуктов, поступающих с металлургических заводов; лома и отходов, поступающих с предприятий вторичного черного металла, и возврата собственного производства: литников, сплесков и брака литейного цеха, отходов обрабатывающих цехов.
К первичным, или свежим, шихтовым материалам относятся литейные или передельные чугуны всех марок, ферросплавы, чистые цветные сплавы, лигатуры, модификаторы. Эти материалы, характеризуемые стабильностью химического состава и геометрической формы, являются наиболее дорогой частью шихты.
Полупродукты металлургического производства применяют при плавке чугуна в электропечах вместо стального лома. Стальной лом повышает качество чугуна при электроплавке, путем снижения содержания в нем углерода. Серы и неметаллических включений, но может быть источником случайного попадания в чугун легирующих элементов (Cr, Mn, Si и др.).
Чугунный лом (машиностроительный) по химическому составу мало отличается от выплавляемого в литейных цехах чугуна.
При индукционной плавке можно применять стружку только стабильного химического состава, не окисленную и не содержащую масел, эмульсий и других органических веществ и влаги.
Химический состав шихтовых материалов компонентов для сплава СЧ30 приведен в таблице 2.7.
Таблица 2.7 – Химический состав компонентов шихтовых материалов
Компоненты |
Содержание элементов, % |
||||
С |
Si |
Mn |
P |
S |
|
Чугун передельный |
3,5 |
3,3 |
0,5 |
0,3 |
0,02 |
Лом чугунный |
3,0 |
1,6 |
0,8 |
0,2 |
0,1 |
Лом стальной |
0,2 |
0,3 |
0,8 |
0,05 |
0,05 |
Возврат |
3,4 |
1,8 |
0,8 |
0,2 |
0,15 |
Чугунная стружка |
3,3 |
2,1 |
0,7 |
0,1 |
0,09 |
Стальная стружка |
0,3 |
- |
- |
- |
- |
Угар металлов при заливке в индукционной тигельной печи промышленной частоты составляет, %: 10 С; 4 Si; 15 Mn.
Расчетное содержание кремния, марганца, углерода с учетом угара рассчитываем по формуле:

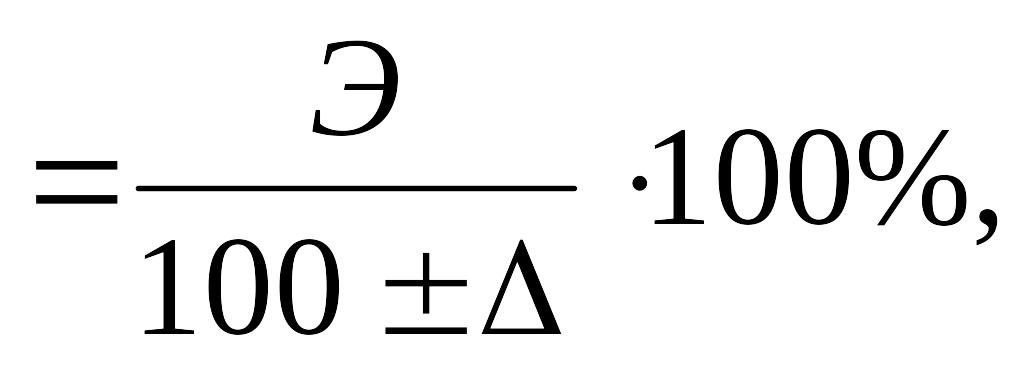

ЭШ (2.3)
где Эш – допустимое содержание расчетного элемента;
Э – требуемый состав жидкого чугуна, %;
Δ – угар элементов, %.
ЭС ;
ЭSi ;
ЭMn .
С учетом шихтовых материалов и химического состава подбираем массу отдельных компонентов металлозавалки. Содержание элементов металлозавалки проверяем расчетом (таблица 2.8).
Таблица 2.8 – Расчет содержания элементов для СЧ30
Компоненты |
Масса |
Содержание элементов, % |
|||||
кг |
% |
С |
Si |
Mn |
P |
S |
|
Чугун передельный |
1636200 |
10 |
0,35 |
0,33 |
0,05 |
0,03 |
0,002 |
Лом чугунный |
3272400 |
20 |
0,6 |
0,32 |
0,16 |
0,04 |
0,02 |
Лом стальной |
6544800 |
40 |
0,08 |
0,12 |
0,32 |
0,02 |
0,02 |
Возврат |
3272400 |
20 |
0,68 |
0,36 |
0,16 |
0,04 |
0,03 |
Чугунная стружка |
818100 |
5 |
0,165 |
0,105 |
0,035 |
0,005 |
0,0045 |
Стальная стружка |
818100 |
5 |
0,015 |
- |
- |
- |
- |
Итого |
16362000 |
100 |
1,89 |
1,235 |
0,725 |
0,135 |
0,0765 |
Из таблицы видно, что:
– недостаток углерода в выплавляемом чугуне 3,44 – 1,89 = 1,55%, или кг. Недостаток углерода восполняем введением электродного боя с усвоением 80%, кг;
– недостаток кремния в выплавляемом чугуне 1,67 – 1,235 = 0,435 % или кг. Недостаток кремния восполним введением в расплав ферросилиция ФС45 содержание кремния, в котором 45%, кг.
– недостаток марганца в выплавляемом чугуне 1 – 0,725 = 0,275 % или кг. Недостаток марганца восполняем введением ферромарганца ФМн75 содержание марганца, в котором 75%, кг.
Таблица 2.9 – Состав шихты СЧ30
Компоненты |
кг |
Чугун передельный |
1636200 |
Лом чугунный |
3272400 |
Лом стальной |
6544800 |
Возврат |
3272400 |
Чугунная стружка |
818100 |
Стальная стружка |
818100 |
Электродный бой |
317013,75 |
ФС 45 |
158166 |
ФМн 75 |
59994 |
Итого |
16897174 |
Металлическая шихта поступает на участок навески со склада навески шихтовых материалов ж/д вагонами (раз в 15 дней) и с помощью электрических кранов подается в расходные закрома.
Набор и взвешивание металлической шихты выполняется специальными мостовыми кранами, оборудованными электромагнитами с изменяющейся подъемной силой и тензометрическими крановыми весами. Набранная навеска подается в бункерные весы для контрольного взвешивания и регистрации расхода шихтовых материалов.
Шихта для индукционных печей взвешивается с помощью таких же крановых весов и загружается в бадью с раскрывающимся днищем, установленную на передаточной тележке. Загруженная бадья мостовым краном подается к электротележке, а электротележкой передается к тигельным индукционным печам. В печи шихта загружается консольными передвижными кранами, которые устанавливают бадью с шихтой над тиглем индукционной печи и раскрывают ее днище.
