ТОВАР 1
Постанова КМУ № 86. Додаток 3. Частина 1, Розділ В, номер позиції 1.7.
1. Насоси теплоносія першого контуру
Номер позиції – 1.7.
2. Насоси, спеціально призначені або підготовлені для підтримання циркуляції теплоносія першого контуру ядерних реакторів.
2.1. Номер позиції – 1.7. Відповідний номер за міжнародним списком - [0A001.g].
Код товару згідно УКТЗЕД: 8401 40 00 00
3. Насос вертикальний, відцентровий, одноступінчатий. Для компенсації тепловихдеформацій головного циркуляційного контуру реакторної установки, конструкцієюнасоса передбачена можливість його переміщення в будь-якому горизонтальномунапрямку. Це здійснюється за допомогою трьох кулькових опор, закріплених наопорних лапах насоса.
Корпус насоса з'єднаний зварюванням з головним циркуляційним контуром реакторноїустановки. Корпус має 3 цапфи для приєднання замків з вертикальними ігоризонтальними розкріплюють пристроями, які служать для сприйняття сейсмічнихнавантажень.
Основні характеристики насоса теплоносія першого контуру
Подача, м3/ч |
22000 |
Напор, м (кгс/см2) |
89,4 ± 3,5 (6,5 ± 0,25) |
Температура теплоносителя, °С |
290 ÷ 300 |
Давление на входе, МПа (кгс/см2) |
15,3 (156) |
Мощность насосного агрегата: |
|
- на горячей воде, кВт |
5100 |
- на холодной воде, кВт |
7100 |
Напряжение сети, В |
6000 |
Частота сети, Гц |
50 |
Момент инерции (CD2), тЧм2 |
7,6 |
Частота вращения (синхронная), об/мин |
1000 |
Масса (масса электродвигателя), т |
120 (41,7) |
Габаритные размеры, мм: |
|
-высота |
10302 |
-в плане |
3480 |
Расход охлаждающей воды, м3: |
|
-промконтура |
55 |
-тех. вода |
65 |
в том числе: |
|
-электродвигателя |
45 |
-маслоохладителя |
20 |
Материалы: |
|
-осевого подшипника и рабочего блока уплотнений |
силицированный графит |
-радиального подшипника |
графито-фторопласт по стали |
Срок службы, лет |
30 |
Работа без технического обслуживания, час |
16000 |
Основні елементи конструкції насоса - робоче колесо, корпус, кріплення кришки і приводу, внутрішній теплообмінник, картридж торцевого ущільнення, гідростатичнийрадіальний підшипник, вал і напівжорстка муфта зчеплення насоса і валу мотора.
Робочі параметри насосів для киплячих реакторів і реакторів з важководних сповільнювачем :
Продуктивність до 11 900 м3 / год (52 300 галонів / хв) Напір до 250 м (815 футів) Тиск до 130 бар (1870 фунтів / кв.дюйм) Температура до 300 ° C (580 ° F) Робочі частоти до 1800 об / хв Номінальна потужність до 9395 кВт (12 600 к.с.)
Робочі параметри насоса для реакторів з водою під тиском (ВВЕР):
Продуктивність до 24 500 м3 / ч (108 000 галонів / хв) Напір до 110 м (350 футів) Тиск до 170 бар (2500 фунтів / кв.дюйм) Температура до 300 ° C (580 ° F) Робочі частоти до 1200 об / хв Номінальна потужність до 7457 кВт (10 000 к.с.)

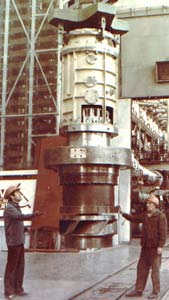

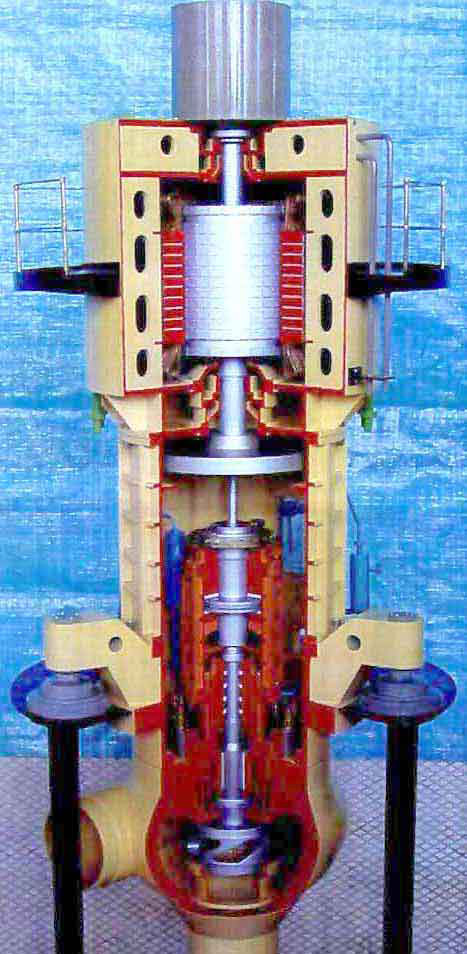

Зовнішній вигляд насоса теплоносія першого контуру
Основні виробники та постачальники
ОАО «Сумское»
НПО им. М. В. Фрунзе
ЧП «Ирен»
ОАО «Атом-Индустрия»
ОАО «Енергомашспецсталь»
Товар безпосередньо виробляється на "Сумском НПО им.М.В.Фрунзе".

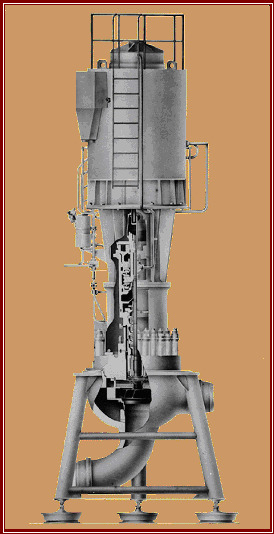

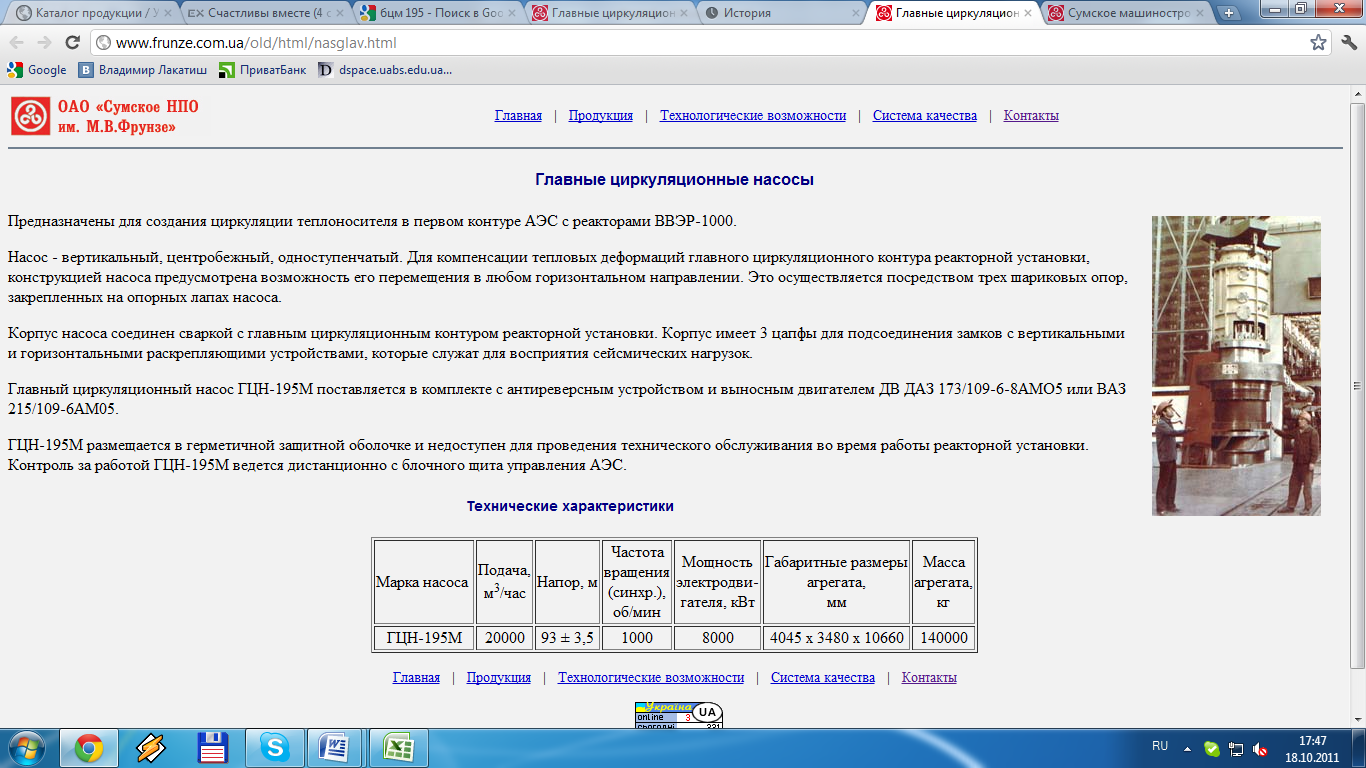

Вони пропонують насос ГЦМ-195 з такими характеристиками:
4. Дії митників.
Відповідно до ПКМУ від 28 січня 2004 року №86 «Про затвердження Порядку здійснення державного контрю за міжнародними передачами товарів подвійного використання» даний товар – насос теплоносія першого контуру – є товаром подвійного використання. Тому, в будь - якому випадку, чи то під час імпорту, чи експорту, такий товар має бути обов’язково підданий державному контролю за міжнародними передачами ТПВ.
Найменування (назва) товару по Спискам |
Опис товару (характеристики, за якими товар контролюється) по Спискам |
Найменування (назва) товару, який вибрано, по визначенню виробника |
Опис товару (характеристики, за якими товар підпадає під державний контроль) |
Висновок щодо контролю товару, який вибрано, (підпадає/не підпадає під державний контроль |
Насоси теплоносія першого контуру |
насоси, спеціально призначені або підготовлені для підтримання циркуляції теплоносія першого контуру ядерних реакторів |
Виробник - "Сумскоме НПО им.М.В.Фрунзе"
|
Насос вертикальний, відцентровий, одноступінчатий. Для компенсації тепловихдеформацій першого циркуляційного контуру реакторної установки |
підпадає під державний контроль за міжнародними передачами товарів подвійного використання як за назвою, так і за описом |
Товар №2
Постанова КМУ № 86. Додаток 2. КАТЕГОРІЯ ІІ. Розділ 6. Номер позиції 6.С.1.
1. Волокнисті препреги.
Номер позиції 6.С.1
2. Волокнисті преформи з металевим захисним покриттям, призначені для виготовлення елементів конструкцій, зазначених у позиції 6.А.1, виготовлених на основі полімерних або металевих матриць і армованих наповнювачів у вигляді волокон або ниток з питомою міцністю на розтягання більш як 7,62 х 104 м та питомим модулем пружності більш як 3,18 х 106 м
2.1. Номер позиції 6.С.1. Відповідний номер за міжнародним списком - [1C007, 1C010.e.2]
3. Назва товару та його призначення за використанням : Використовується у високошвидкісних роторах газових центрифуг. Багато інших застосувань, включаючи авіаційно-космічні і для спортивного устаткування
Типово складається з декількох тисяч індивідуальних безперервних ниток з діаметрів від 0,5 до 10 мм
Нитки зв'язуються в пасмі або рівниці паралельно розташованих ниток, а також у пряжі, що представляють собою зв'язування скручених волокон
Зв'язуванні волокна можуть бути імпрегновані клейкою смолою, що зв'язує нитки, або вони можуть бути не імпрегновані, щоб можна було відокремлювати індивідуальні волокна зі зв'язування.
Також бувають у виді стрічки, причому волокна можуть бути переплетеними або упорядкованими в рівнобіжну матрицю та з'єднаними смолою.
Вуглецеве волокно. Імпрегноване: глянсувате, чорне і негнучке. Ця продукція називається “препрег”. Волокна звичайно зв'язані у виді пряжі або стрічки .
Упакування і поводження – імпрегновані. Препрег потрібно зберігати на холоді. Звичайно міститься у спеціальні ємності з можливістю охолодження сухим льодом, або перевозиться у охолоджуваних вантажних контейнерах
Визначення міцностних і модульних властивостей може бути важким, але звичайно не обов'язково, тому що практично усе волокно, вироблене сьогодні попадає під контрольні специфікації
Контроль ГЯП оснований на складових хімічних компонентах, міцності та модулі (коефіцієнті)
Визначення складу, міцності та модуля потребує спеціального обладнання і може бути важким
Більшість виробляємого зараз волокна відповідає контрольним специфікаціям ГЯП
