1.2.6 Розрахунок люмінесцентного освітлення відділення приготування кормових сумішей

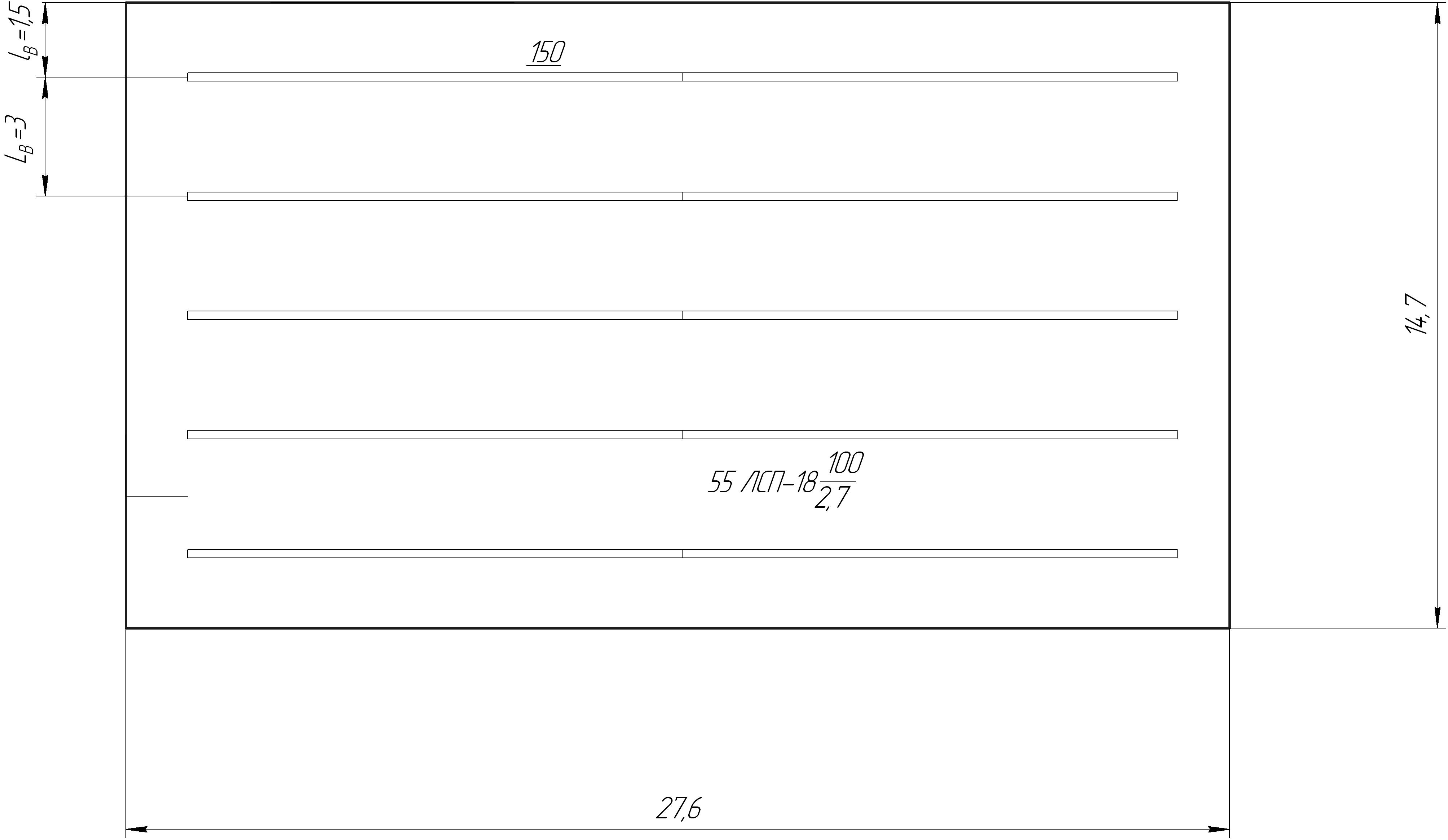

Рисунок 1.11 План розміщення світильників
Вид освітлення – робоче,
Система освітлення – загально-рівномірна
Тип світильника – ЛСП- 18 [1]
Крива сили світла – Д-1[1]
Ступінь захисту – ІР20
Нормована освітленість – Ен = 150 лк
Площина нормування – горизонтальна
Рівень розрахункової поверхні – Г-0
Розрахункова висота за формулою 1.12:
hрозр = 4 – 0,8 – 0,5= 2,7 м
Рекомендована відстань між рядами світильників за формулою 1.13:
Lв = (1,2…1,6) · 2,7
Lв = 3,24…4,32 м
Відстань від стіни до світильника за формулою 1.14:
=( 0,25…0,5) ∙ (3,24…4,32)
=0,81…2,16 м,
приймаємо = 1,5м
Кількість рядів світильників за формулою 1.15 :
шт.
Приймаємо 5 рядів.
На плані приміщення вибираємо розрахункову точку Розрахунок виконуємо за допомогою графіків лінійних ізолюкс.
Таблиця1.2.6–Розрахунок умовної освітленості
Полупериоди |
L,м |
P,м |
|
|
|
|
1,2 |
13,8 |
7,5 |
5,1 |
2,7 |
5 |
10 |
3,4,9,10 |
13,8 |
4,5 |
5,1 |
1,6 |
15 |
60 |
5,6,7,8 |
13,8 |
1,5 |
5,1 |
0,55 |
60 |
240 |
|
310 |
|||||
Необхідний світловий потік, який створюється світловою лінією довжиною 1м за формулою 1.16:
Необхідний світловий потік ряду знаходимо за формулою 1.17:
.
Кількість світильників в ряду знаходимо за формулою 1.18:
для ЛЕ-40
лм
Приймаємо 11світильників.
Встановлена потужність знаходимо за формулою 1.21:
Рвст = 100∙55=5500Вт
Рроз=0 Вт;
Рсв =1,25 ∙40 ∙2 = 100 Bт
Питома потужність знаходимо за формулою 1.22:
Вт/м2.
Результати розрахунку заносимо у світлотехнічну відомість.
1.3 Розрахунок освітлення входів
Входи: 1,2

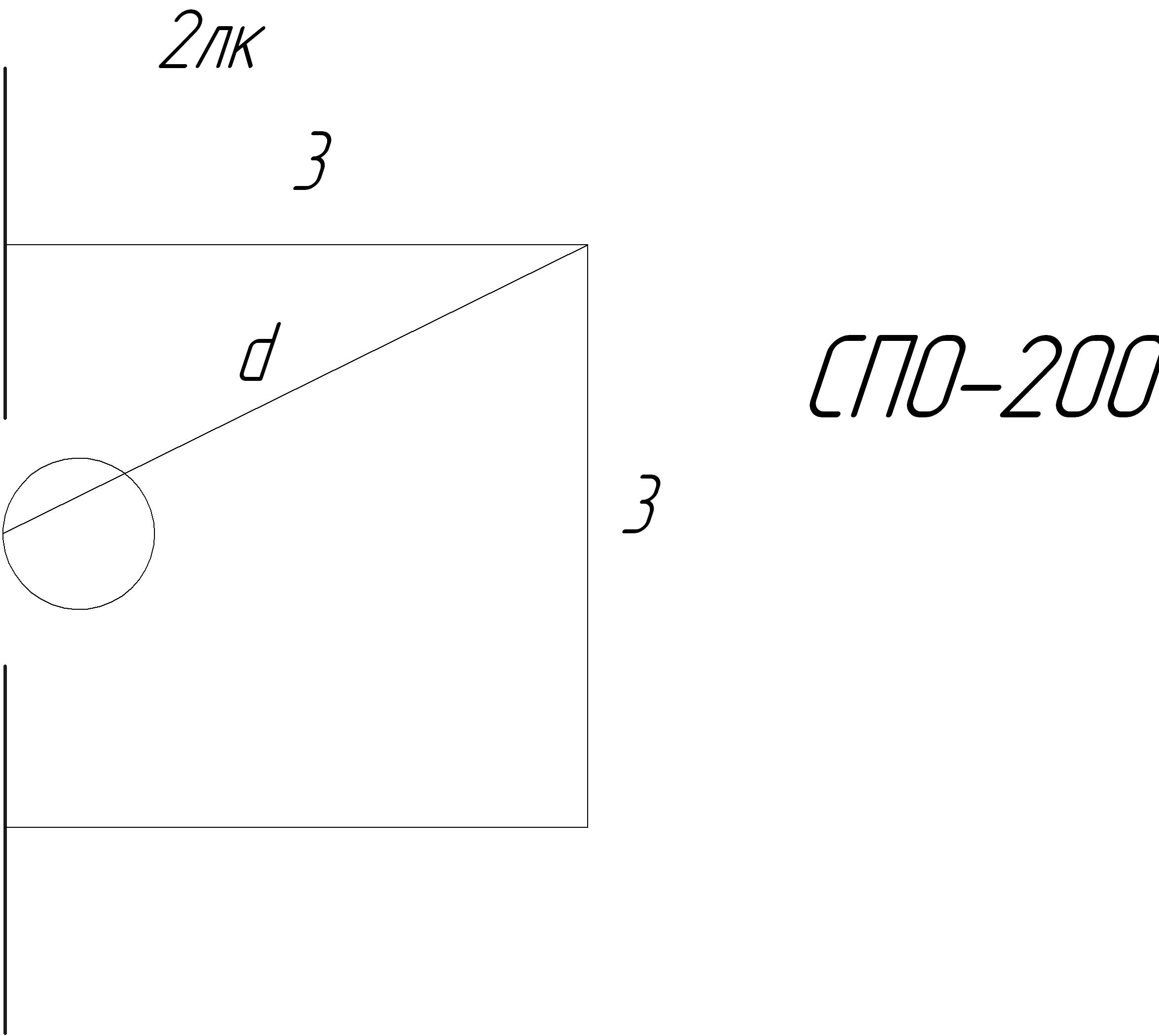

Рисунок 1.12 – План розміщення світильників
Тип світильника – СПО-200 [1]
Нормована освітленість – Ен = 2 лк[1]
Коефіцієнт запасу – кз = 1,3
Необхідний світловий потік лампи
,
(1.23)
де
–
висота підвісу світильника,
= 3 м;
і
– сумарна відносна
освітленість в розрахунковій точці,
визначається за допомогою графіків
відносної освітленості [3].
і=30лк
d
=
(1.24)
d – відстань в плані від розрахункової точки до проекції світильника.
d
=
=
3,35 м
лк
Вибираємо тип лампи Б230-240-60 з світловим потоком Ф = 555 лм. Потужність лампи Рл = 60 Вт. [1]
Встановлена потужність :
Рвст = Рл ∙N,
де N- кількість входів
Рвст = 60 1 =60 Вт
Результати розрахунку зводимо у світлотехнічну відомість.
Входи: 3,4,5,6

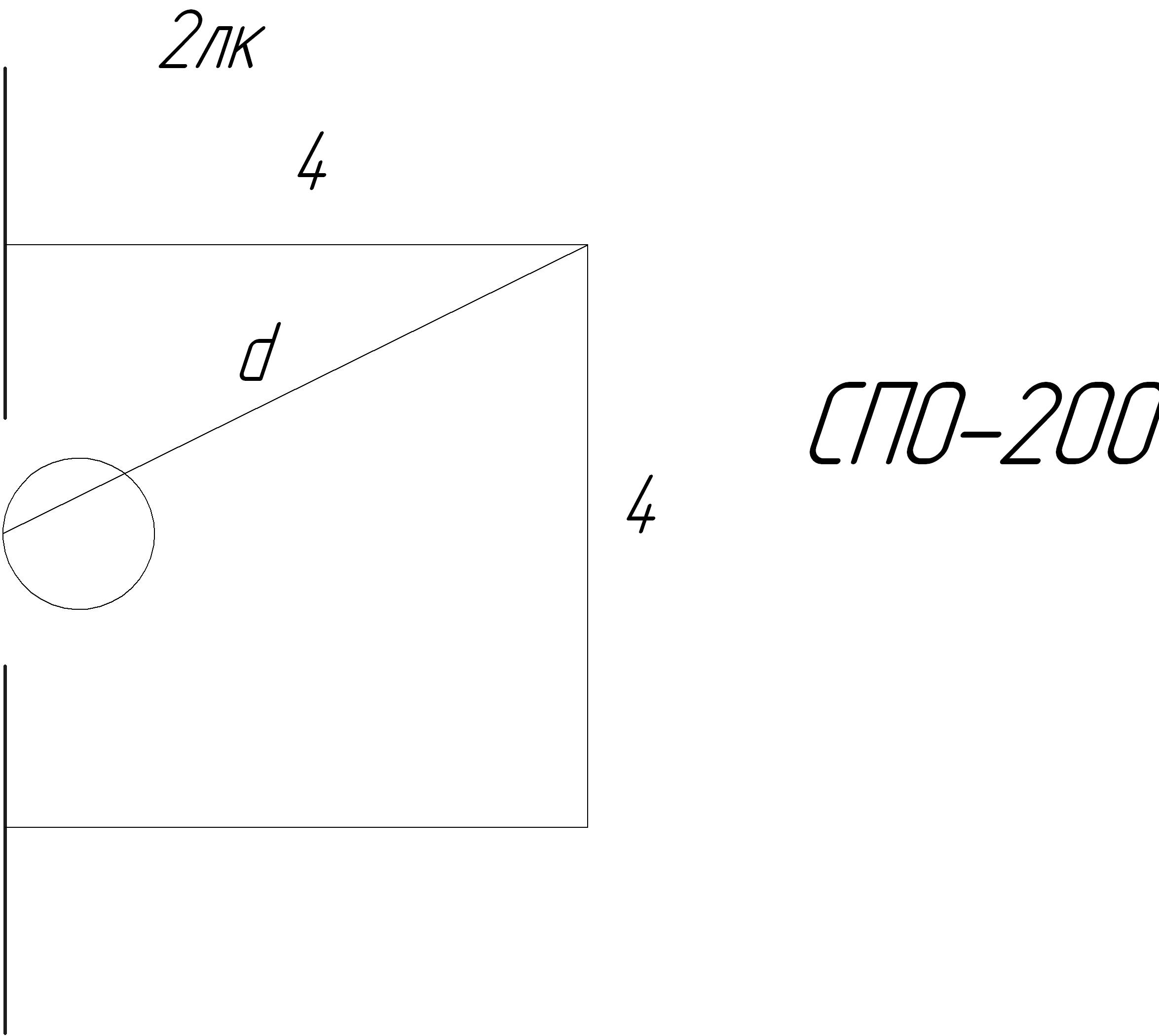

Рисунок 1.13 – План розміщення світильників
Тип світильника – СПО-200 [1]
Нормована освітленість – Ен = 2 лк[1]
Коефіцієнт запасу – кз = 1,3
Необхідний світловий потік лампи
, (1.23)
де – висота підвісу світильника, = 3 м;
і – сумарна відносна освітленість в розрахунковій точці, визначається за допомогою графіків відносної освітленості [3]. і=28лк
d = (1.24)
d – відстань в плані від розрахункової точки до проекції світильника.
d
=
=
4,47 м
лк
Вибираємо тип лампи Б230-240-60 з світловим потоком Ф = 555 лм. Потужність лампи Рл = 60 Вт. [1]
Встановлена потужність :
Рвст = Рл ∙N,
де N- кількість входів
Рвст = 60 1 =60 Вт
Результати розрахунку зводимо у світлотехнічну відомість.
