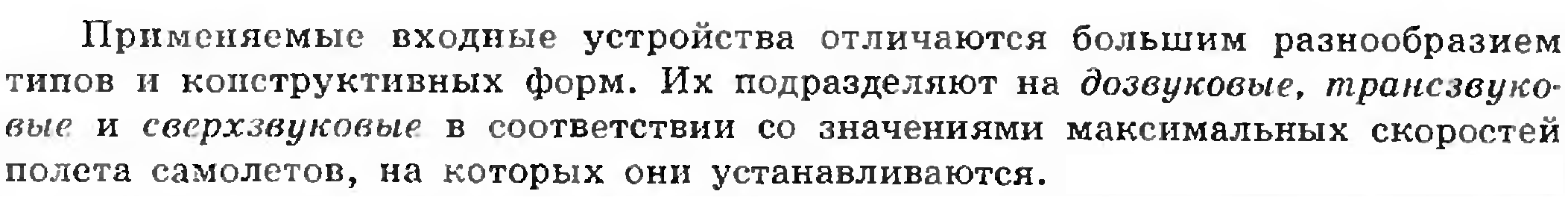

5.2. Классификация ву.
1. По назначению:

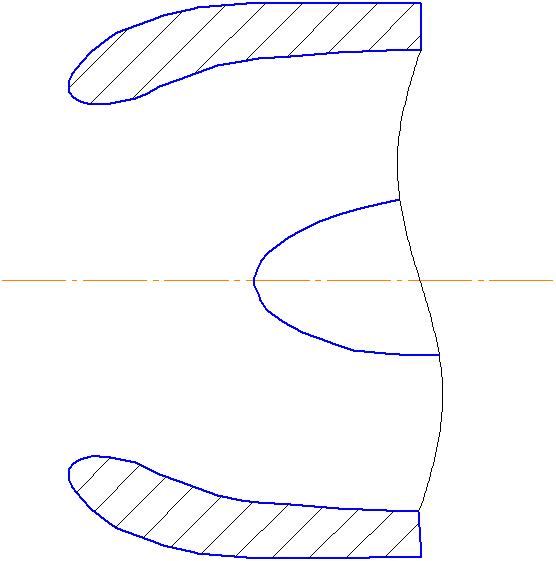

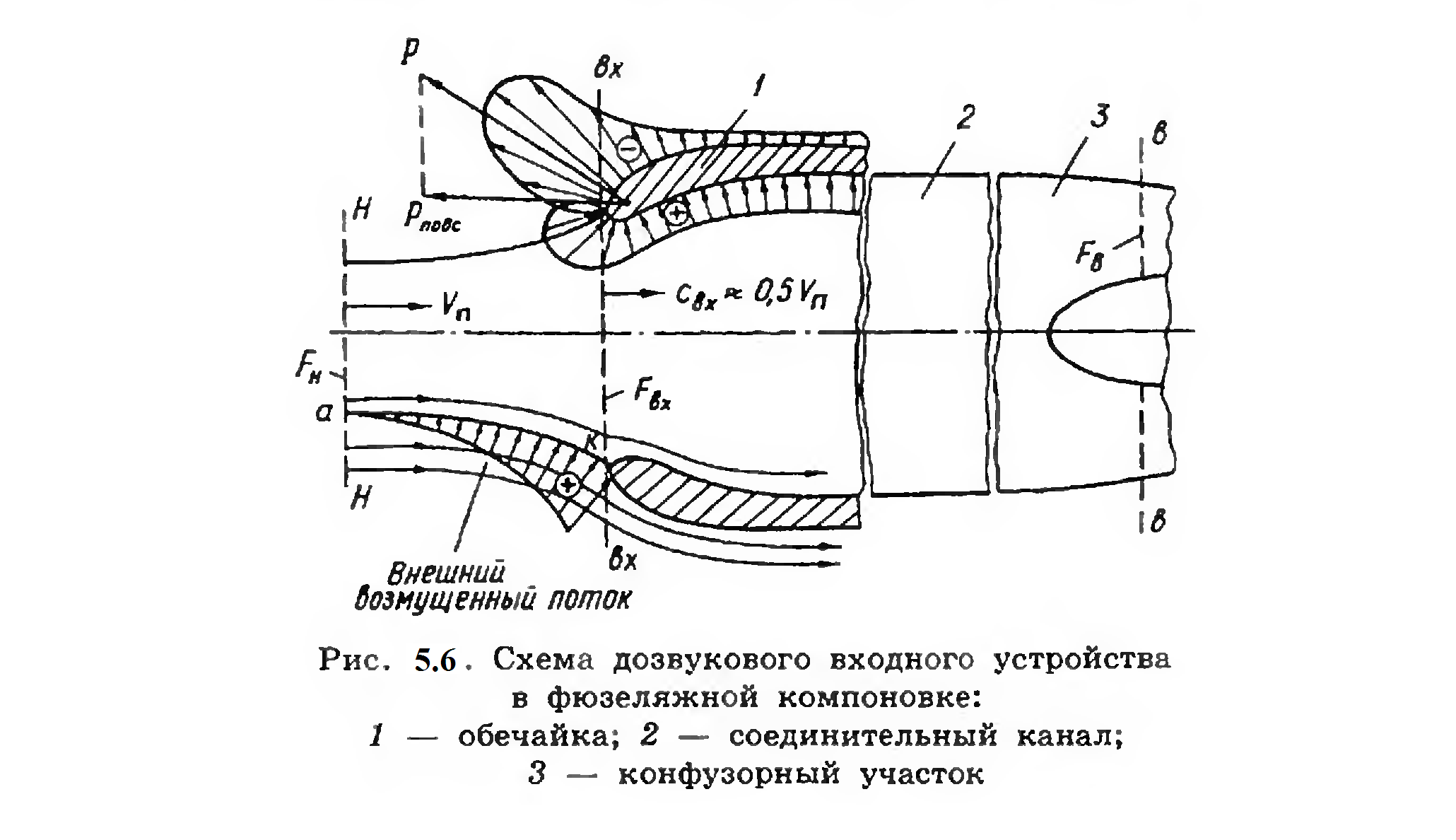

Рис. 5.3. Дозвуковое ВУ.

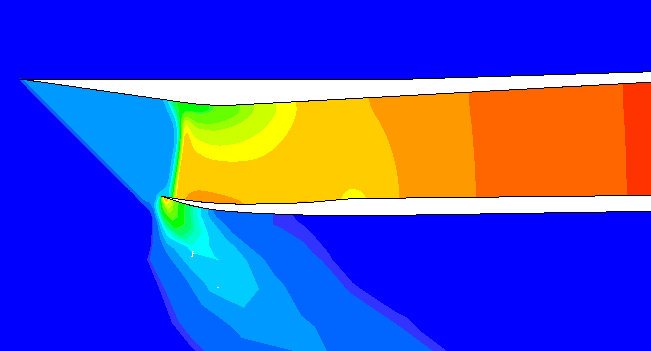

Рис.5.5. Течение в плоском ВЗ. М=1,6.
*************************************************
Л.8
===========================================

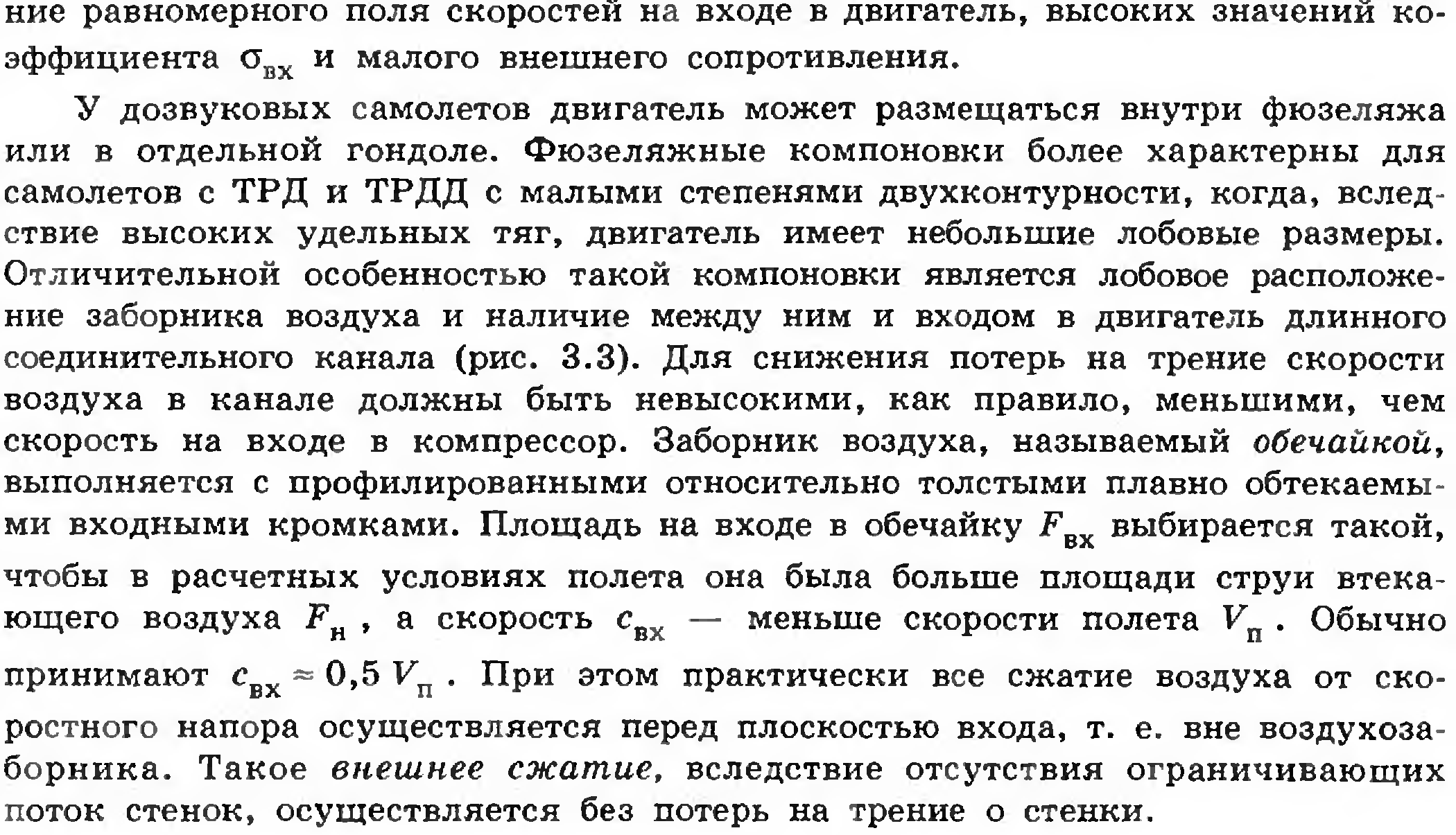

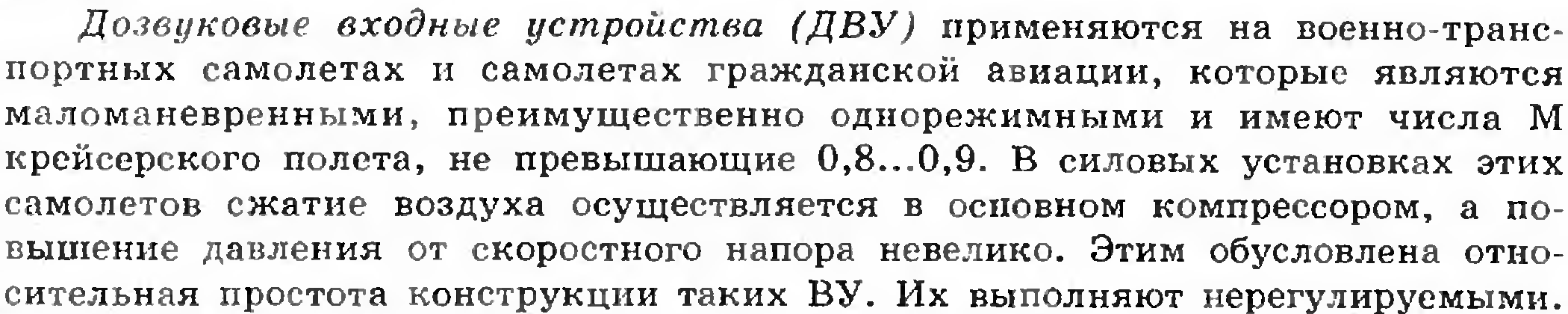

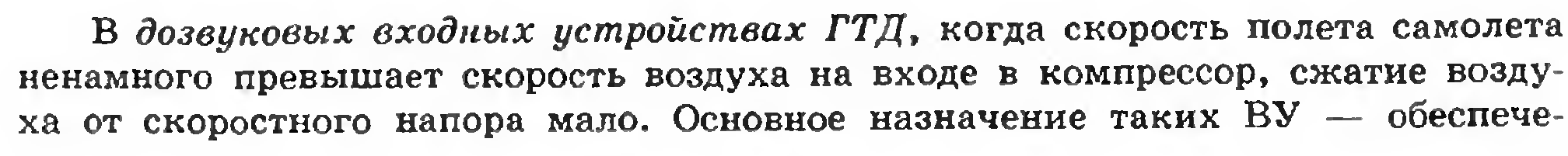

5.3. Дозвуковые и трансзвуковые ву.

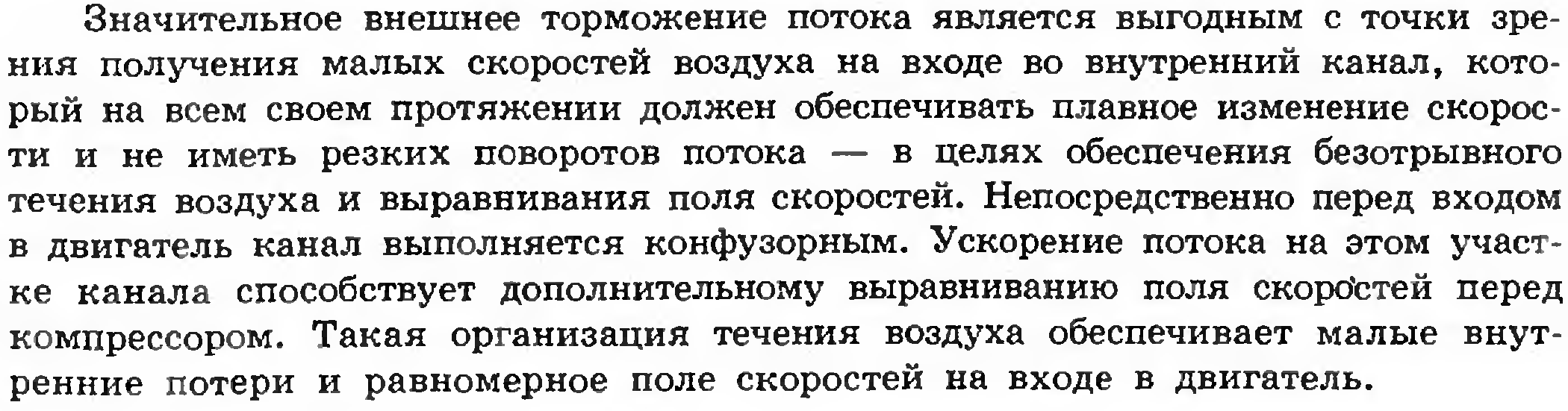

Дозвуковые при М0,8.
ние.
Практически при М<0,5 схвх0.
При увеличении скорости полета до M=0,5
– 0,8 схвх увеличивается
незначительно и достигает значений
схвх=0,035 – 0,1. Это

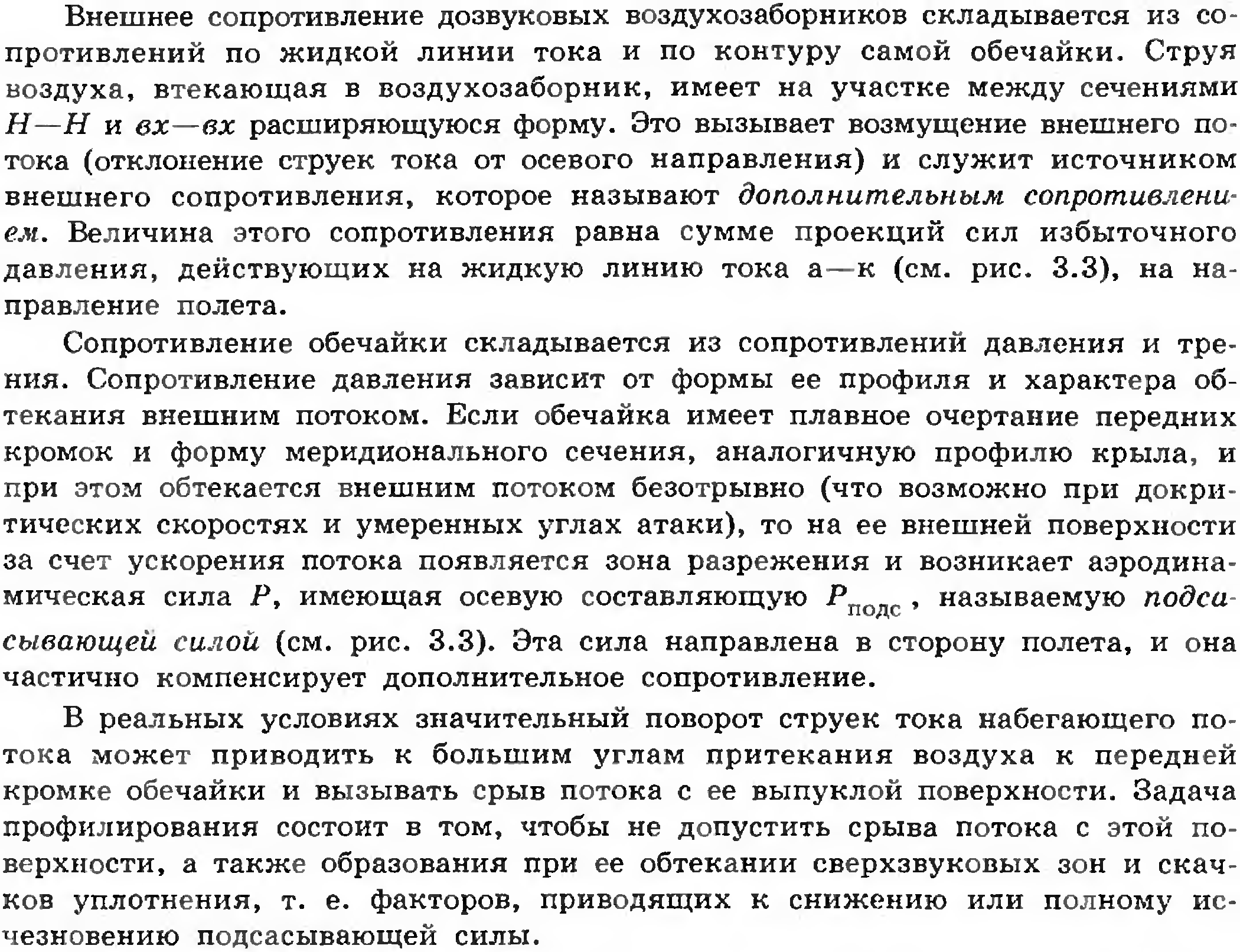

объясняется возникновением подсасывающей
силы, компенсирующей дополнительное
сопротивление.
Коэффициент восстановления давления при М<0,8 лежит в пределах вх=0,96 – 0,99.

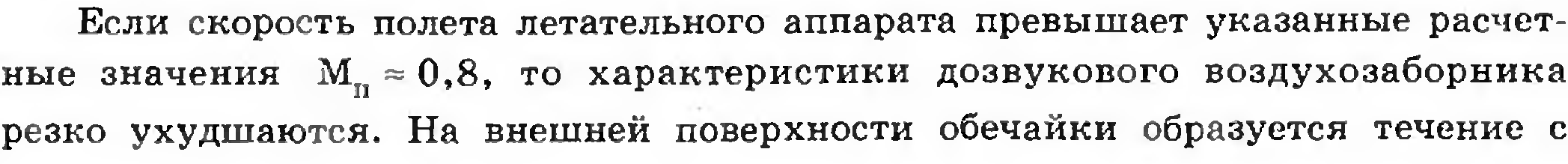

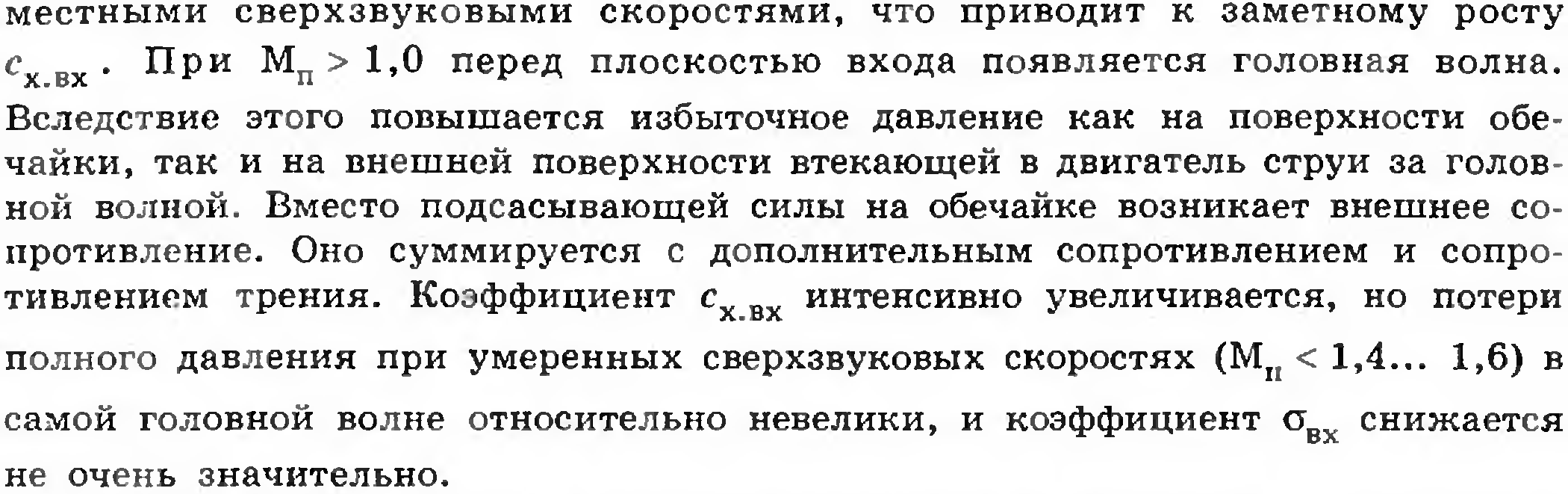

Дозвуковые при М>0,8.

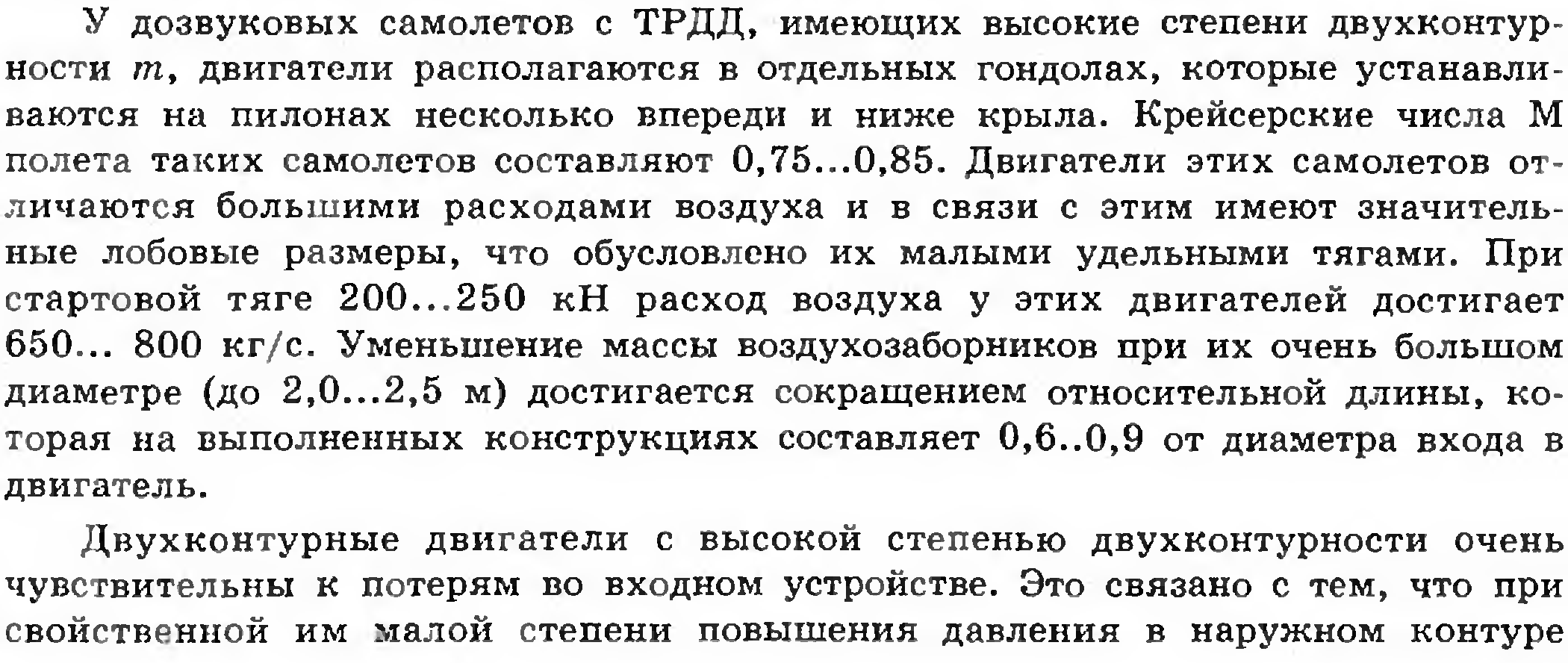

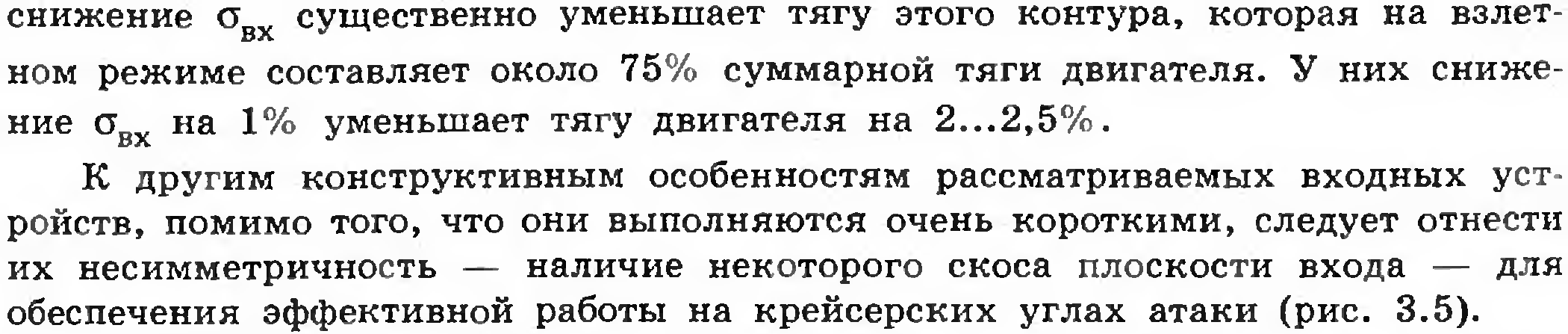

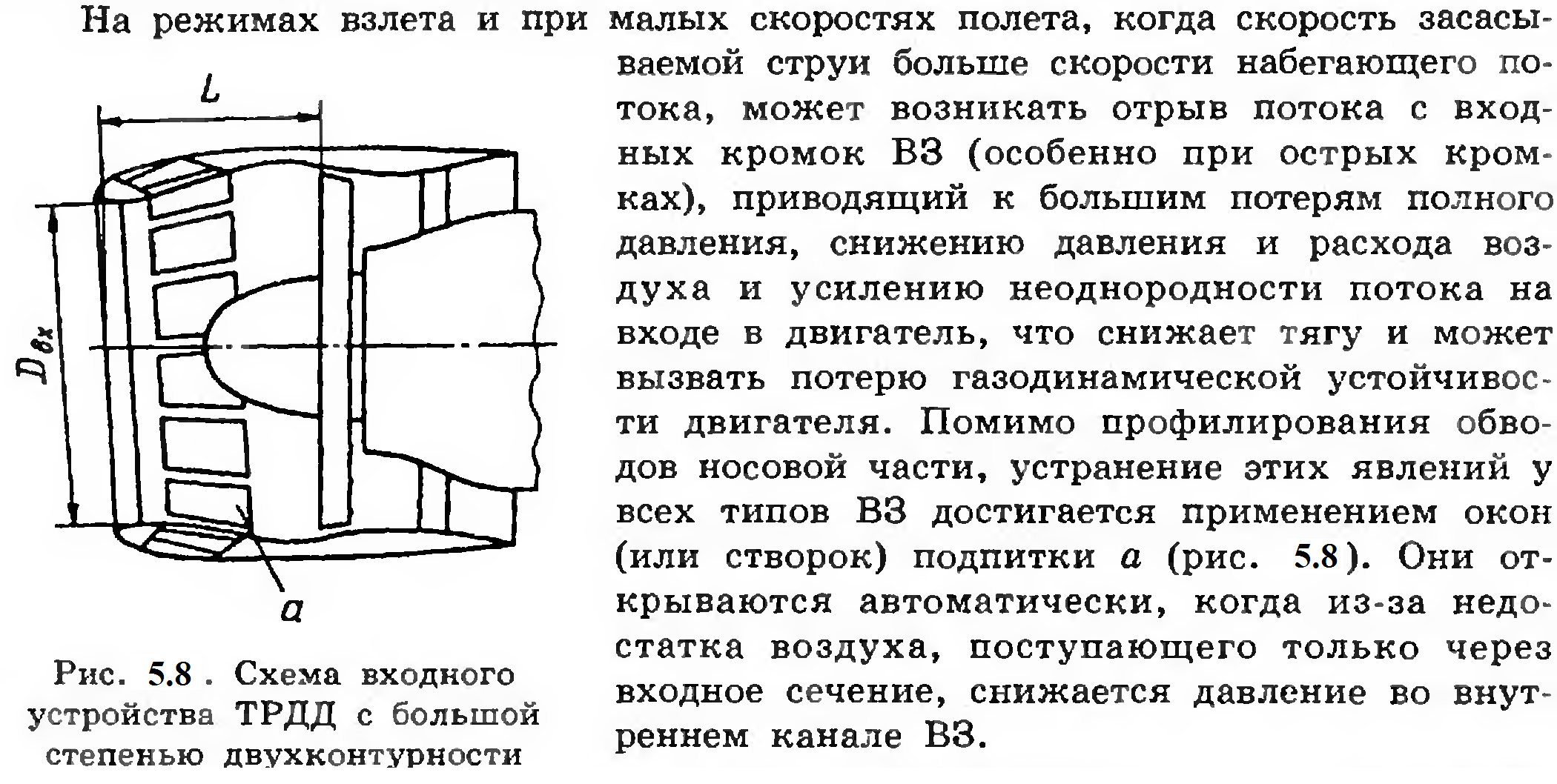

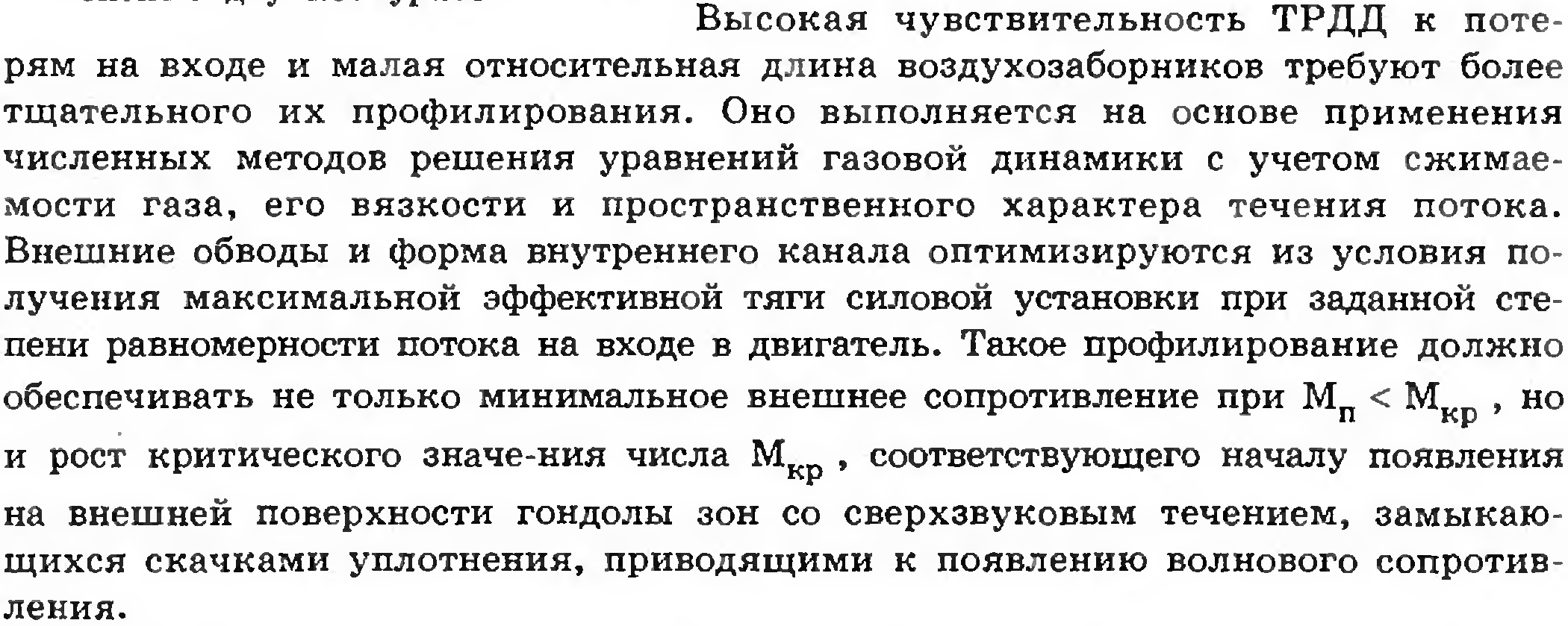

Дозвуковые для ТРДД с большой степенью двухконтурности.

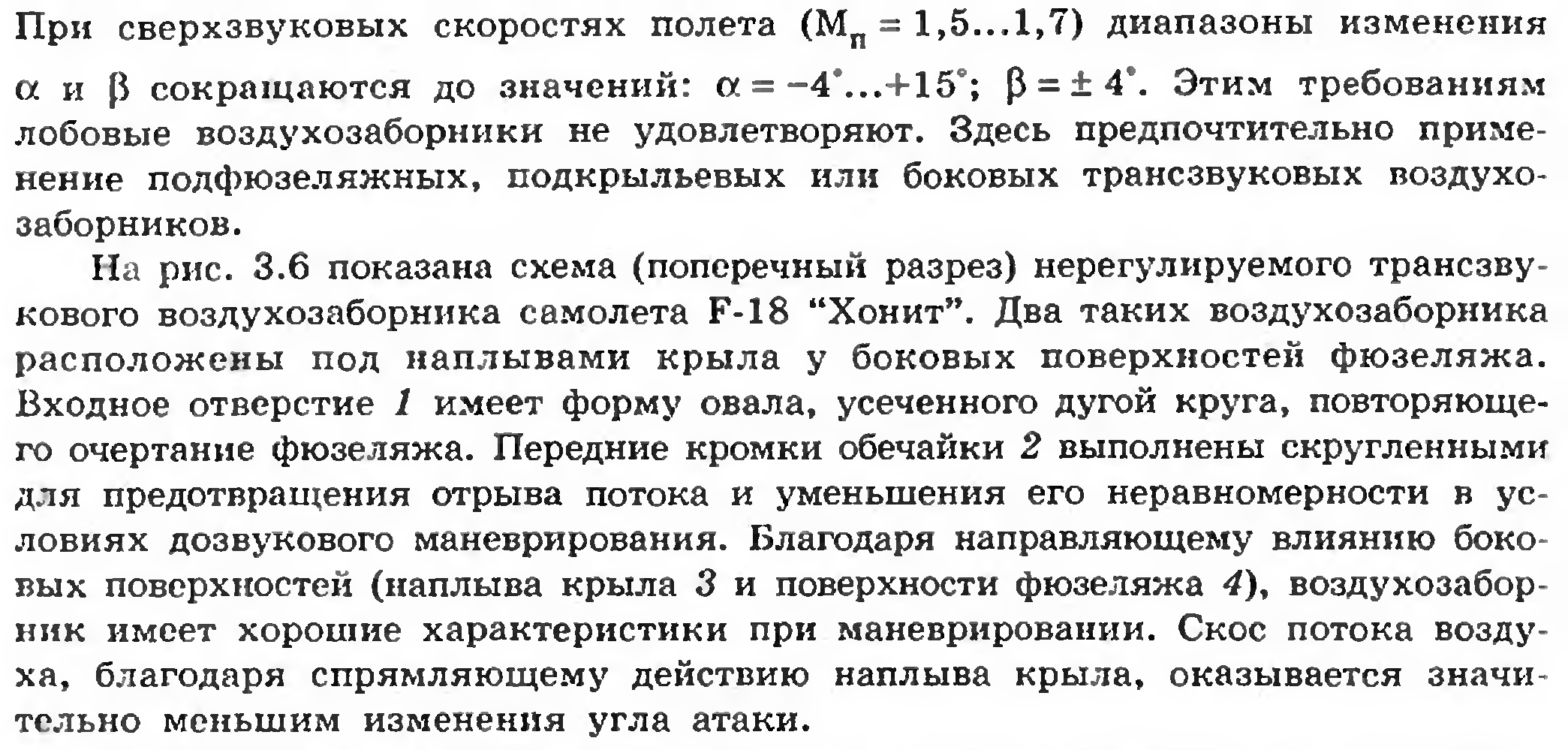

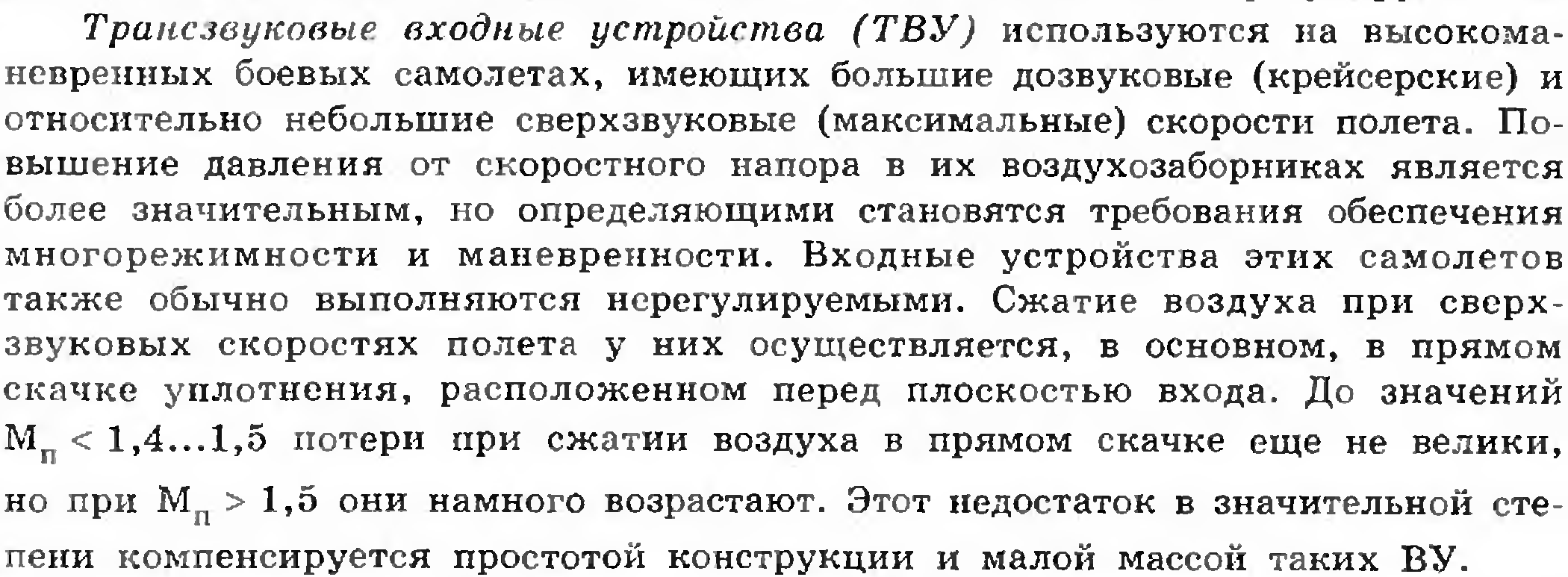

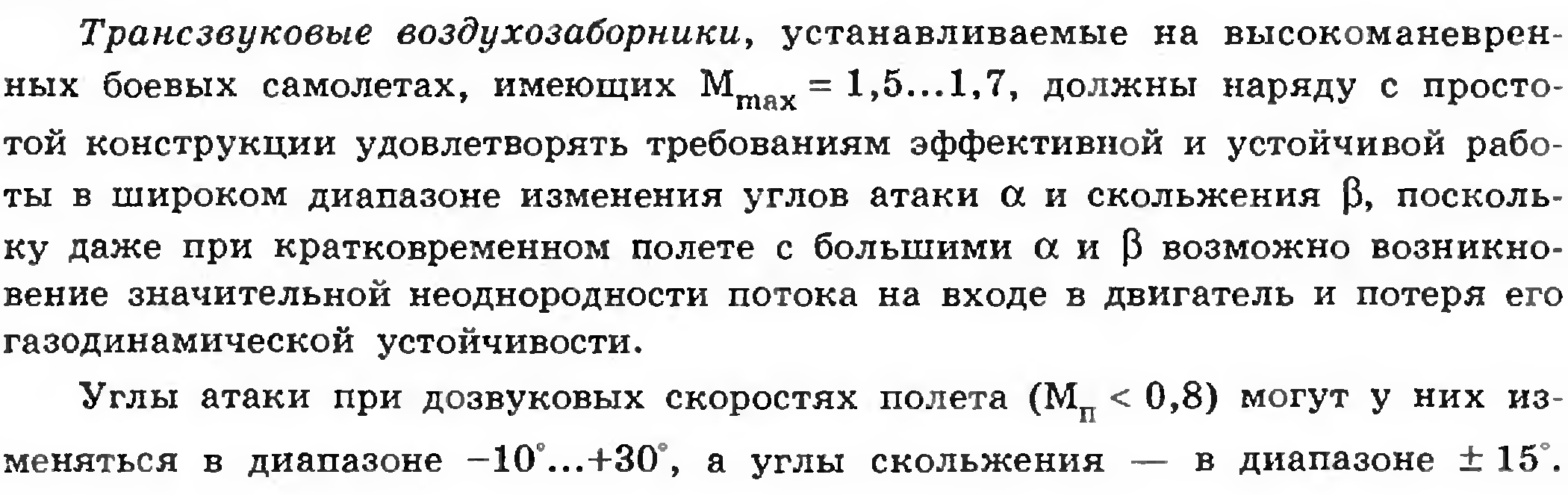

Трансзвуковые ВЗ.

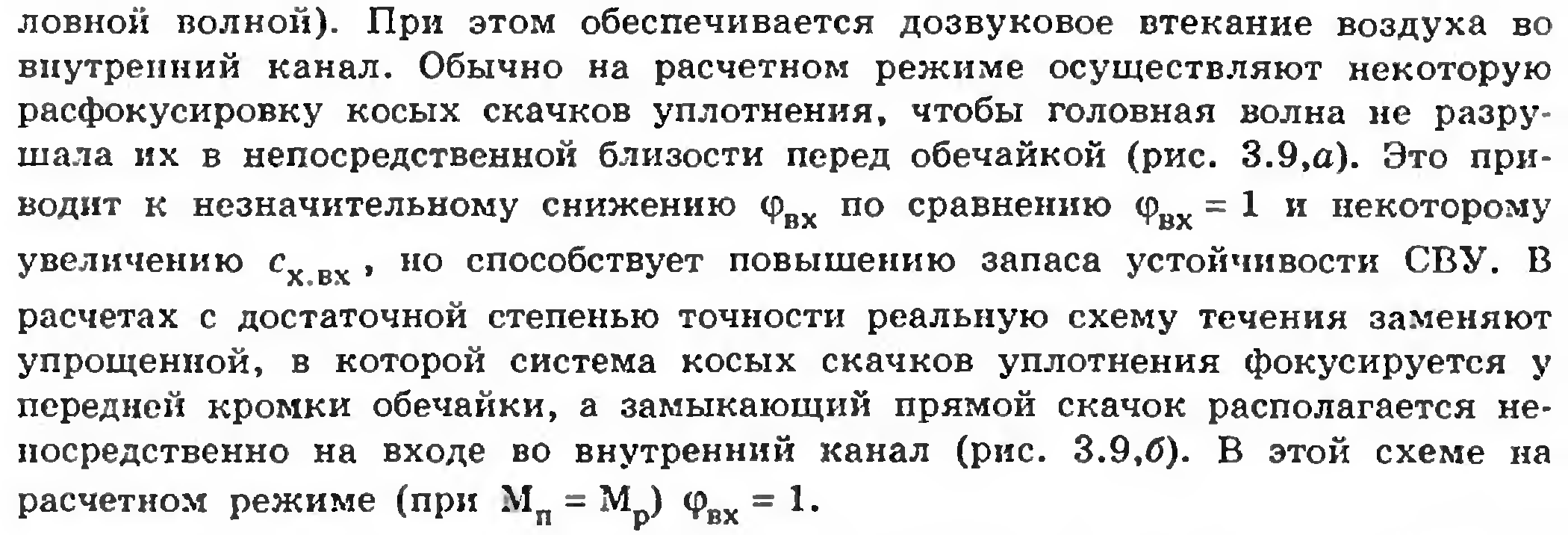

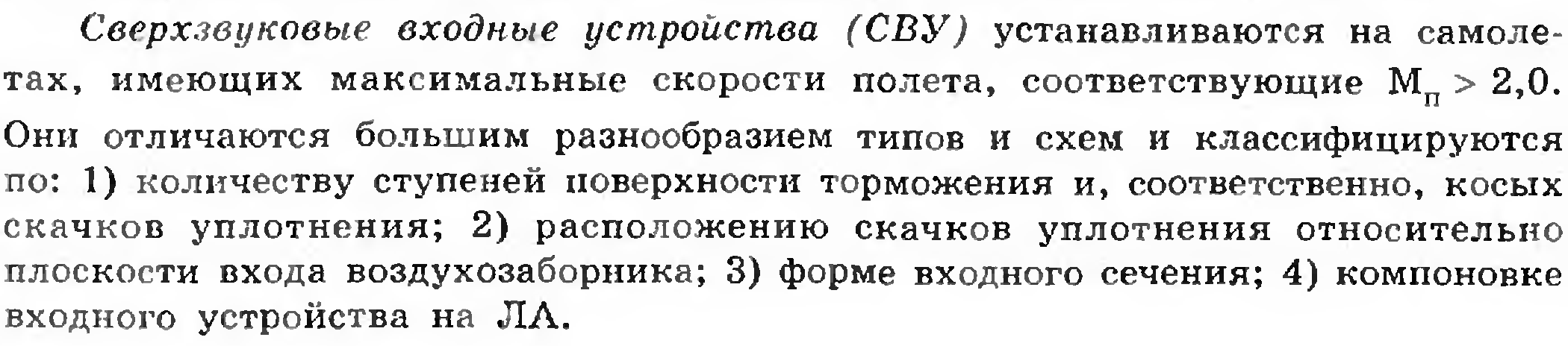

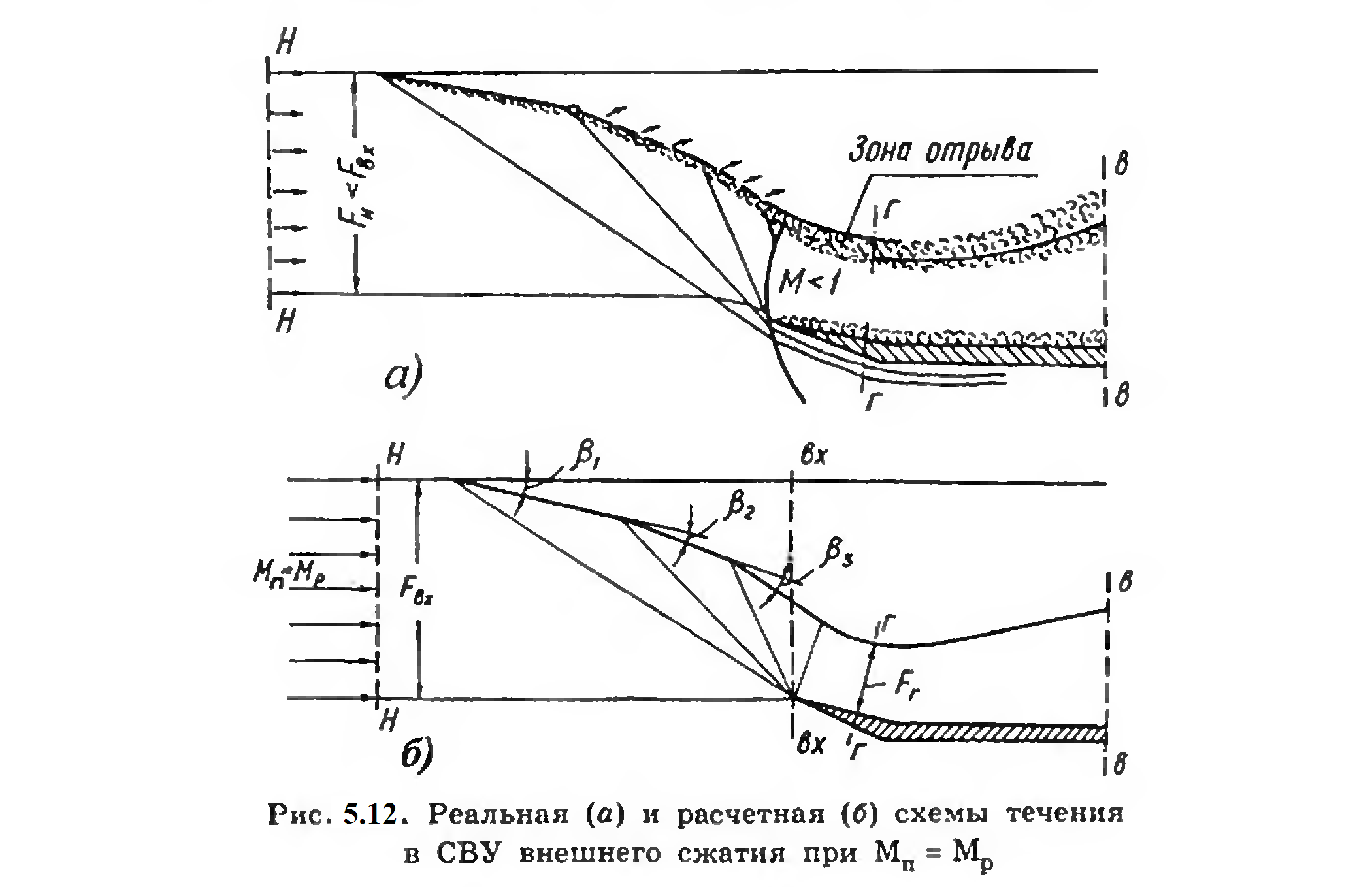

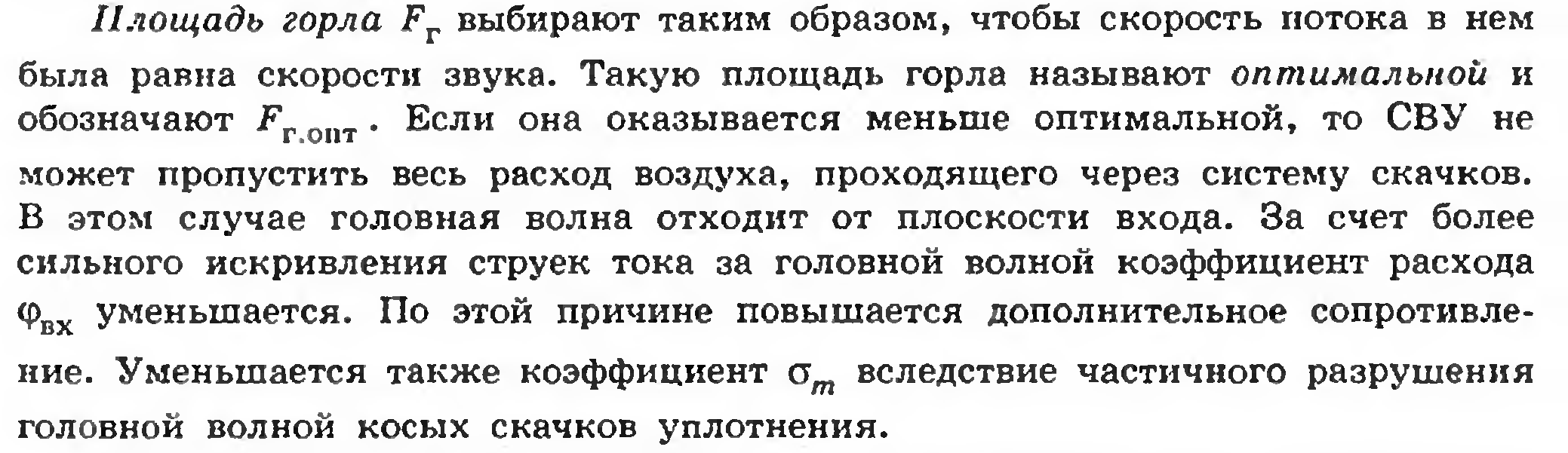

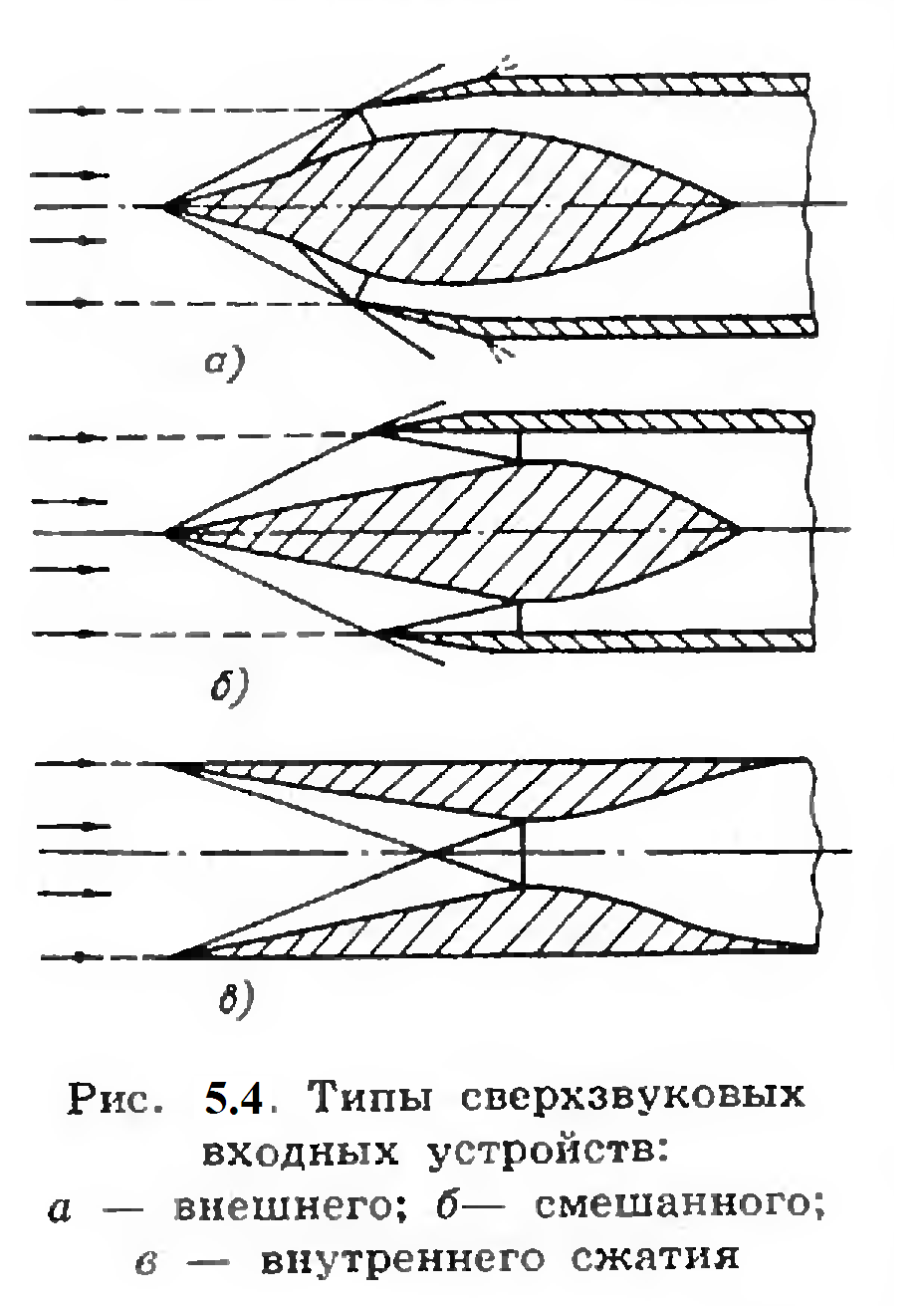

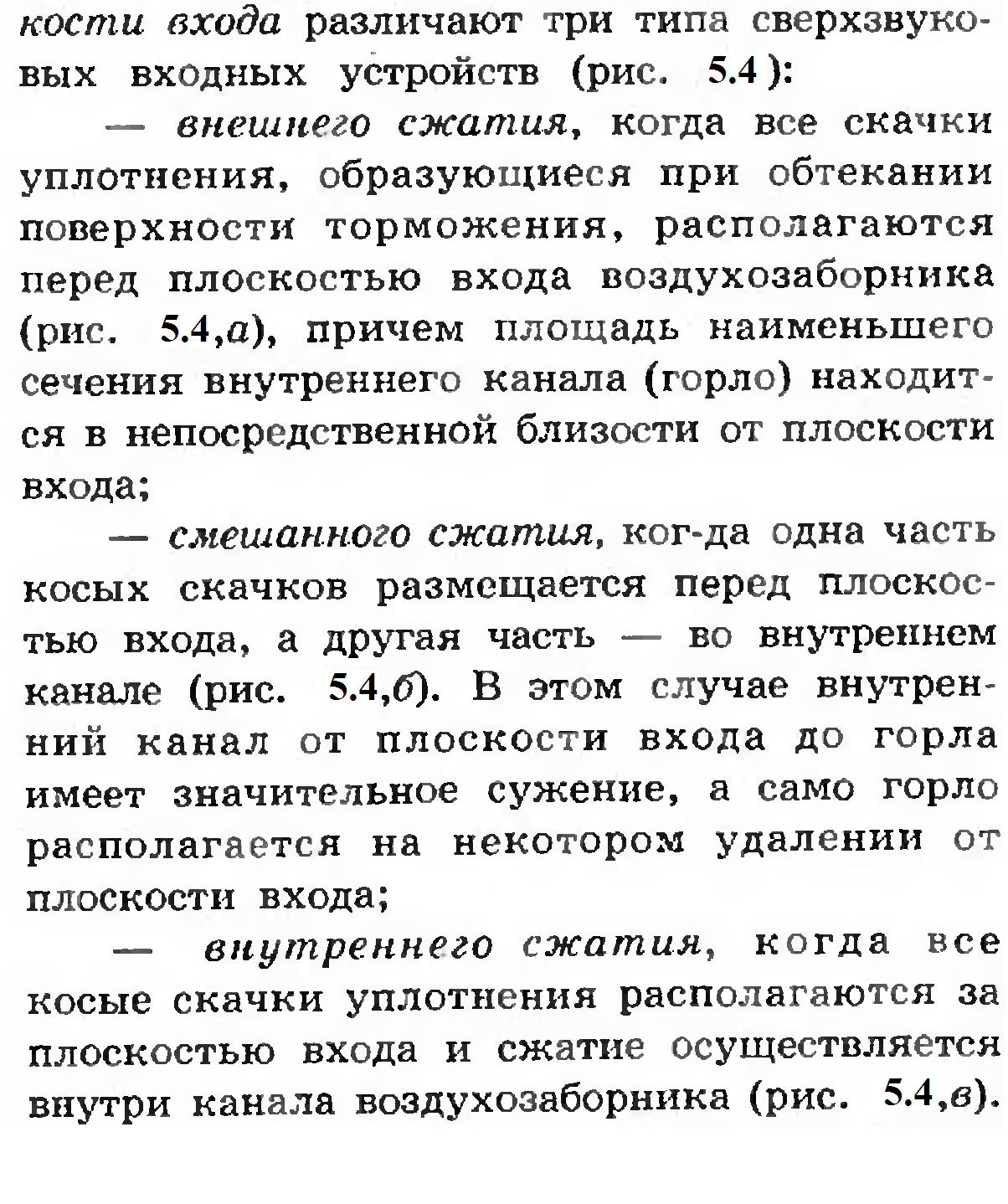

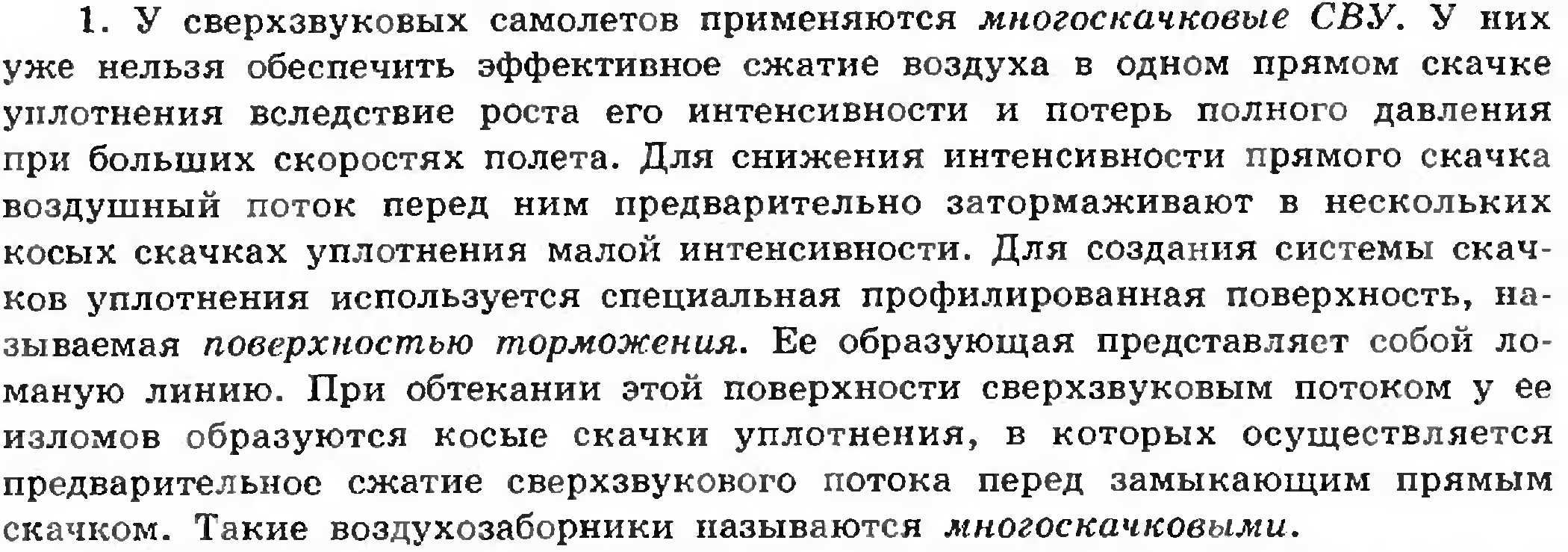

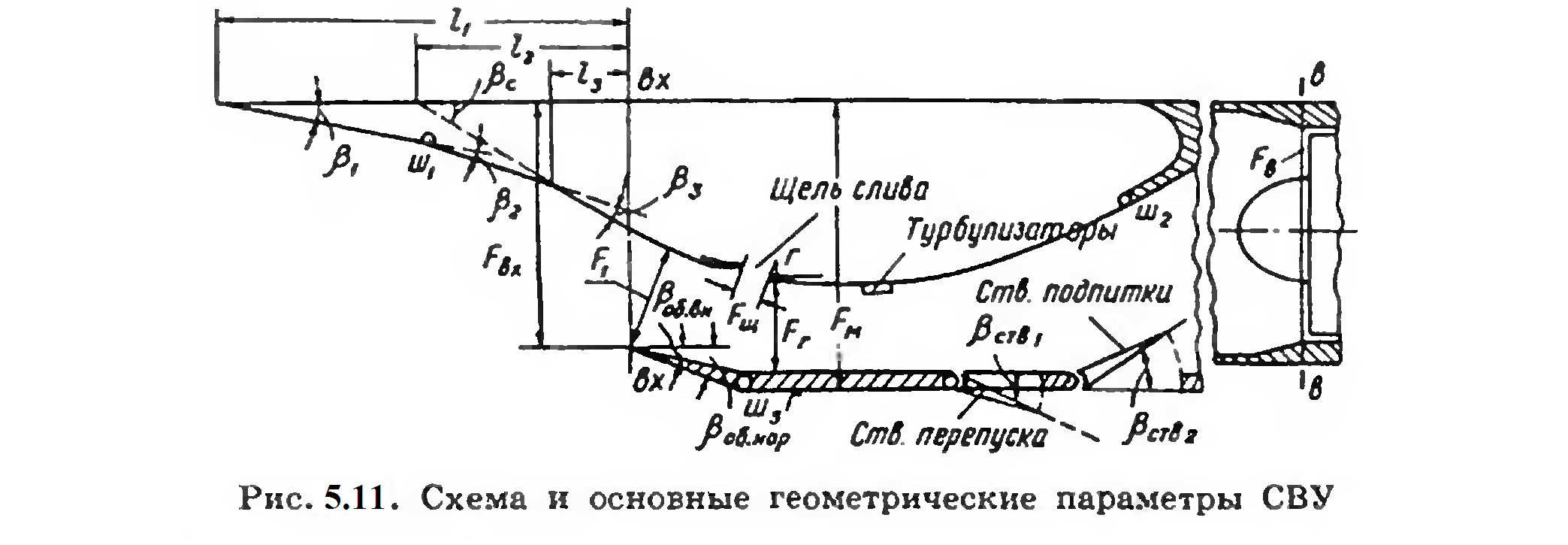

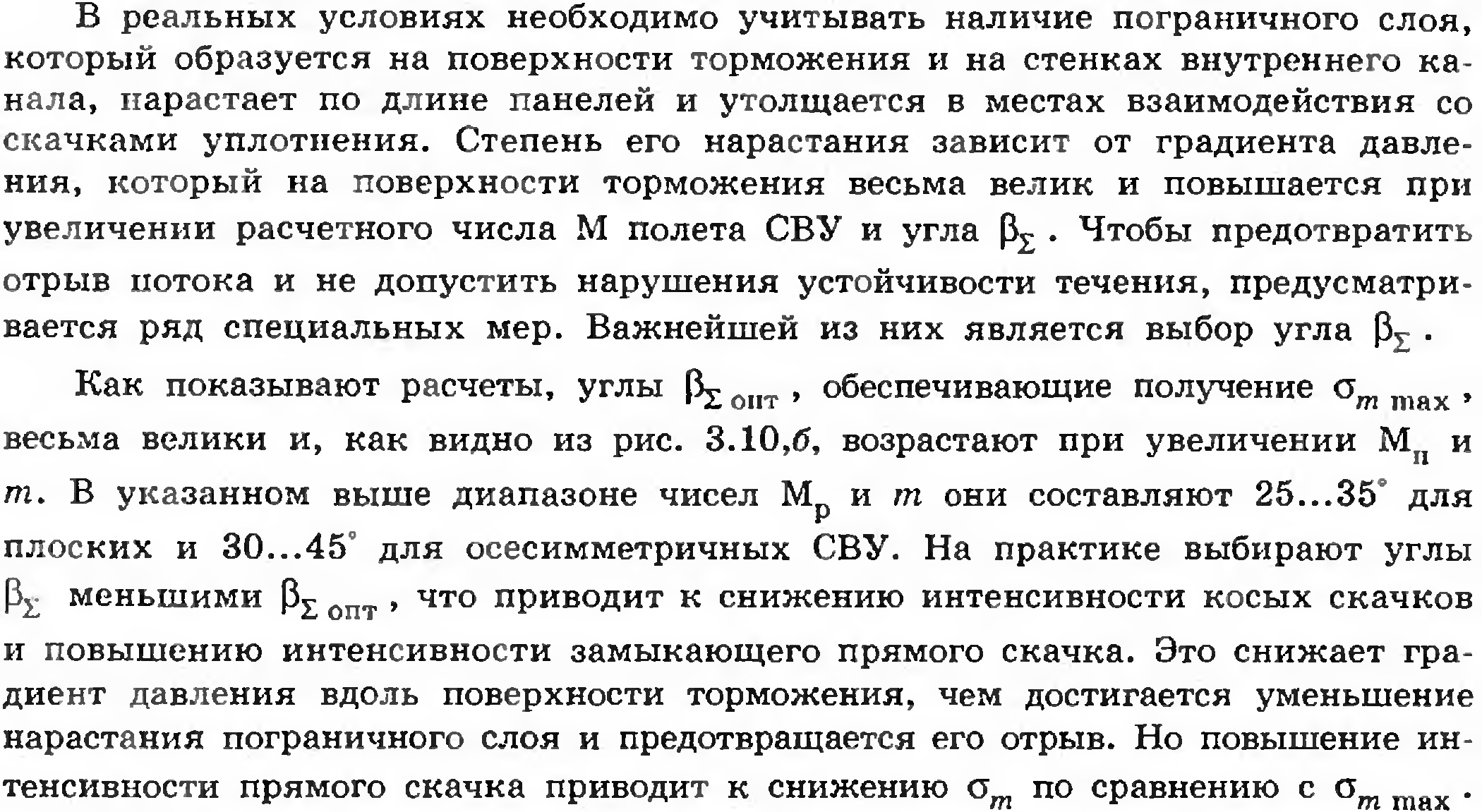

5.4. Сверхзвуковые ву.

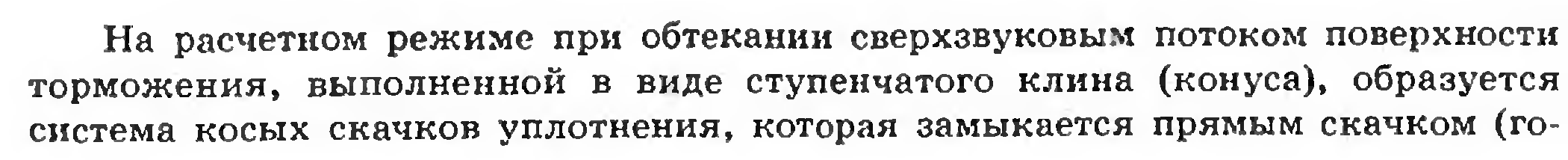

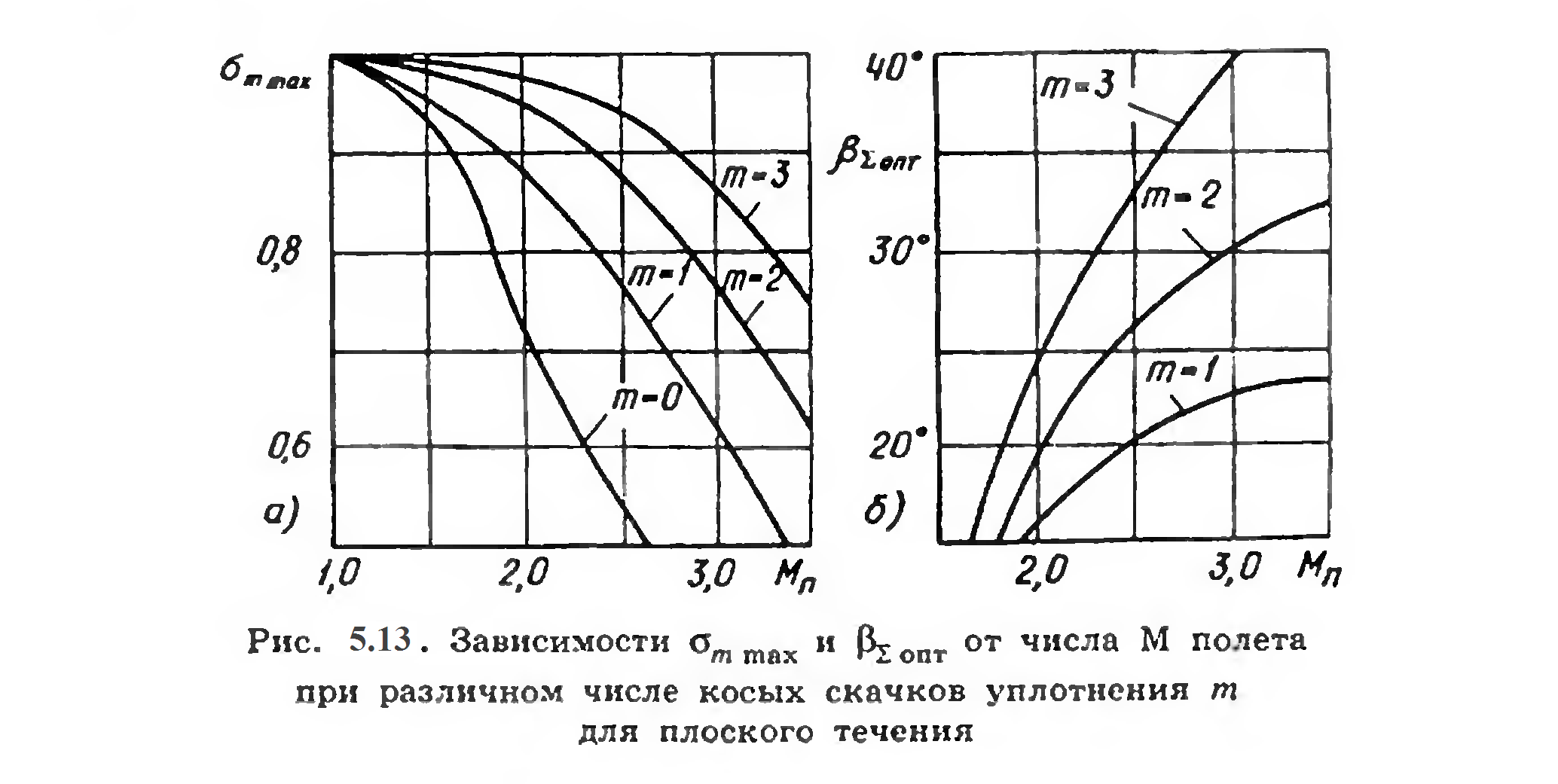

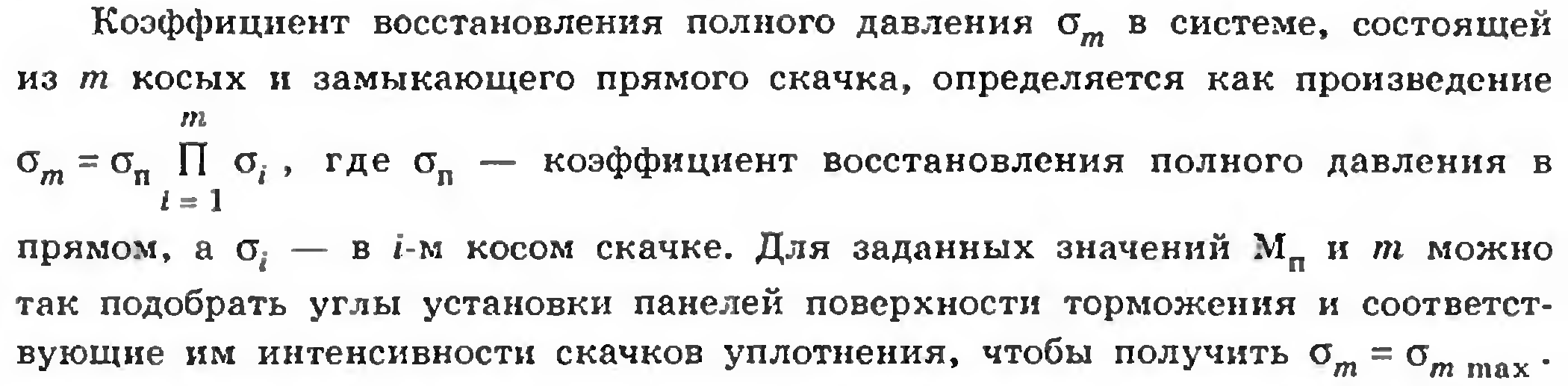

Такая система скачков уплотнения называется оптимальной. Чем больше скачков тем выше вх. Однако, надо иметь в виду, что увеличение числа скачков усложняет конструкцию ВЗ и увеличивает его массу. Поэтому на практике для М3 применяют двух- трехскачковые ВЗ.
СВУ внутреннего сжатия не разворачивают поток, поэтому лишены отмеченного недостатка.

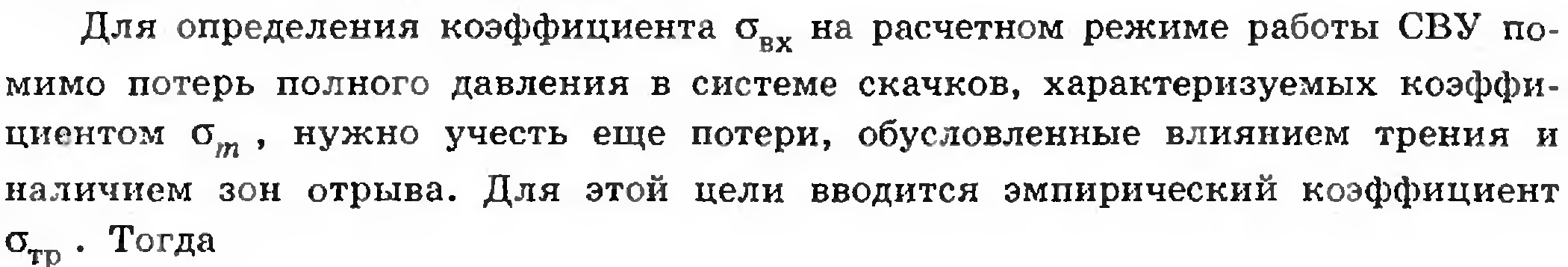

вх=сктр (5.9)
Внешнее сопротивление СВУ.
Внешнее сопротивление СВУ складывается из сопротивления от сил давления, действующих на обечайку Хоб, сопротивления трения Хтр, дополнительного сопротивления Хдоп, сопротивления от перепуска Хпер, сопротивления слива и отсоса ПС Хсл, Хотс, и сопротивления вызванного интерференцией планера и ВУ Хинт.
ХВУ=Хоб+Хтр+Хдоп+Хпер+Хсл+Хотс+Хинт (5.10)
5.5. Характеристики сву и согласование ву с двигателем.
Характеристиками ВУ называют зависимость параметров эффективности ВХ ВХ, СХВХ от режимных параметров Мп и q(ВХ). Зависимости от q(ВХ) называют дроссельными характеристиками.

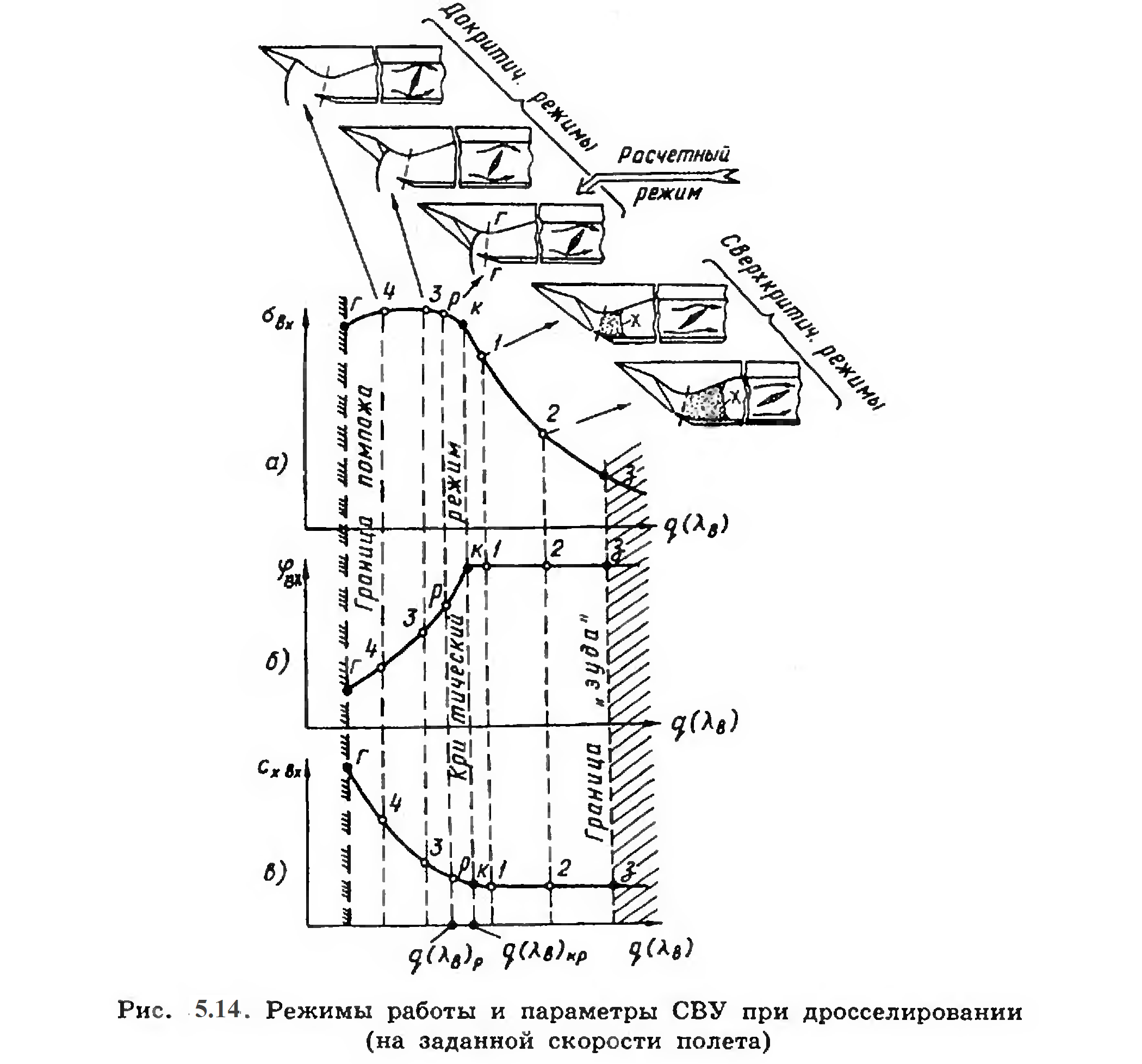

На рис.5.14 приведены дроссельные характеристики СВУ.

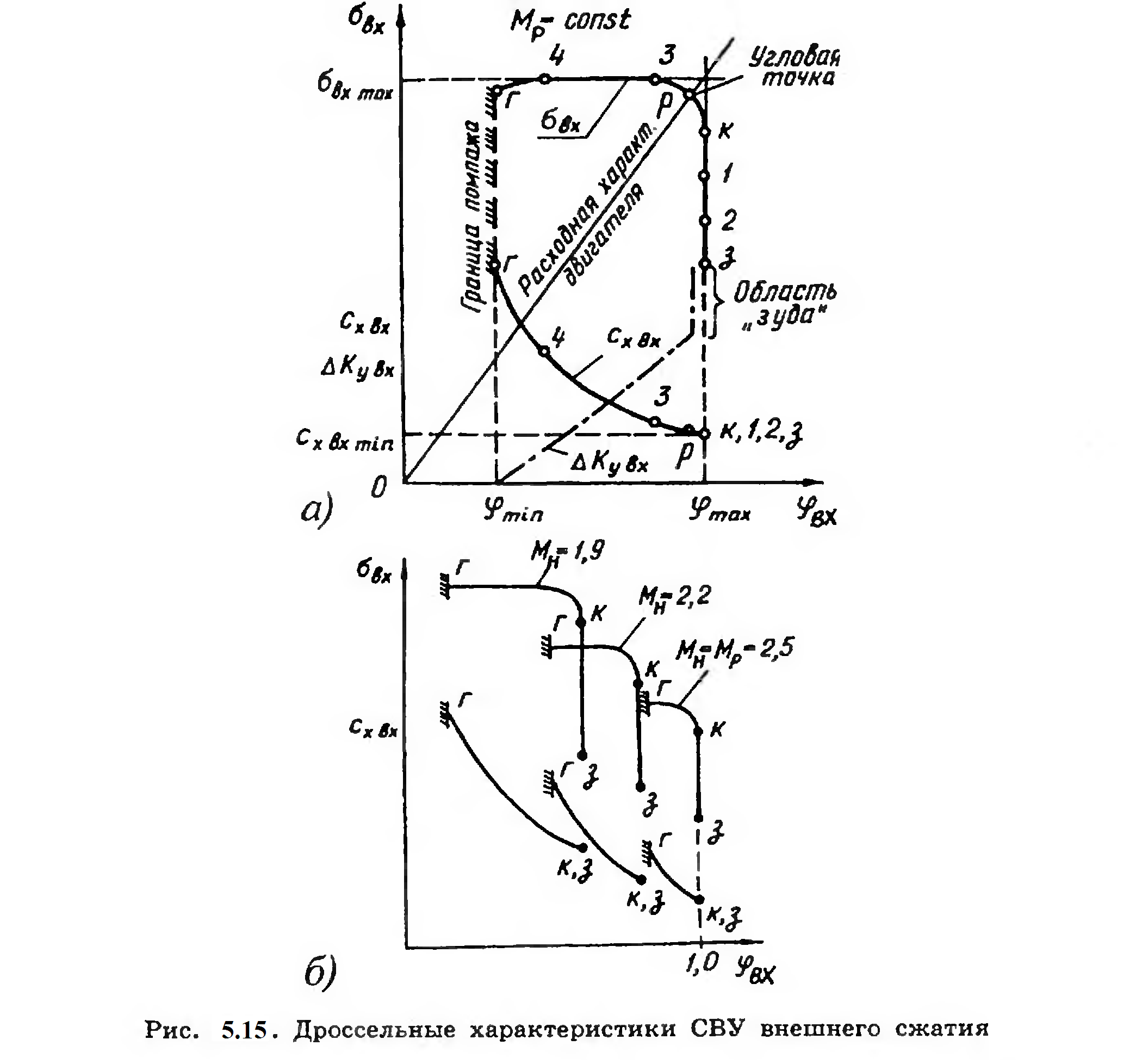

Чаще дроссельные характеристики представляют в виде зависимостей ВХ=ВХ(ВХ), СХВХ=СХВХ((ВХ). На рис.5.15 приведены дроссельные характеристики СВУ.
Согласование режимов работы ВУ и двигателя.
ВУ должно обеспечить потребный расход воздуха для двигателя, следовательно согласование должно быть основано на равенстве расходов – потребного и располагаемого
GBпотр=GBрасп
(5.11)
т.к. Т*В = Т*Н
(5.12)
р*В = ВХ р*Н
Деля это равенство на FBX и, учитывая, что BX=FН/FBX FBX=FB/FBX, получим
(5.13)
Или,
(5.14)

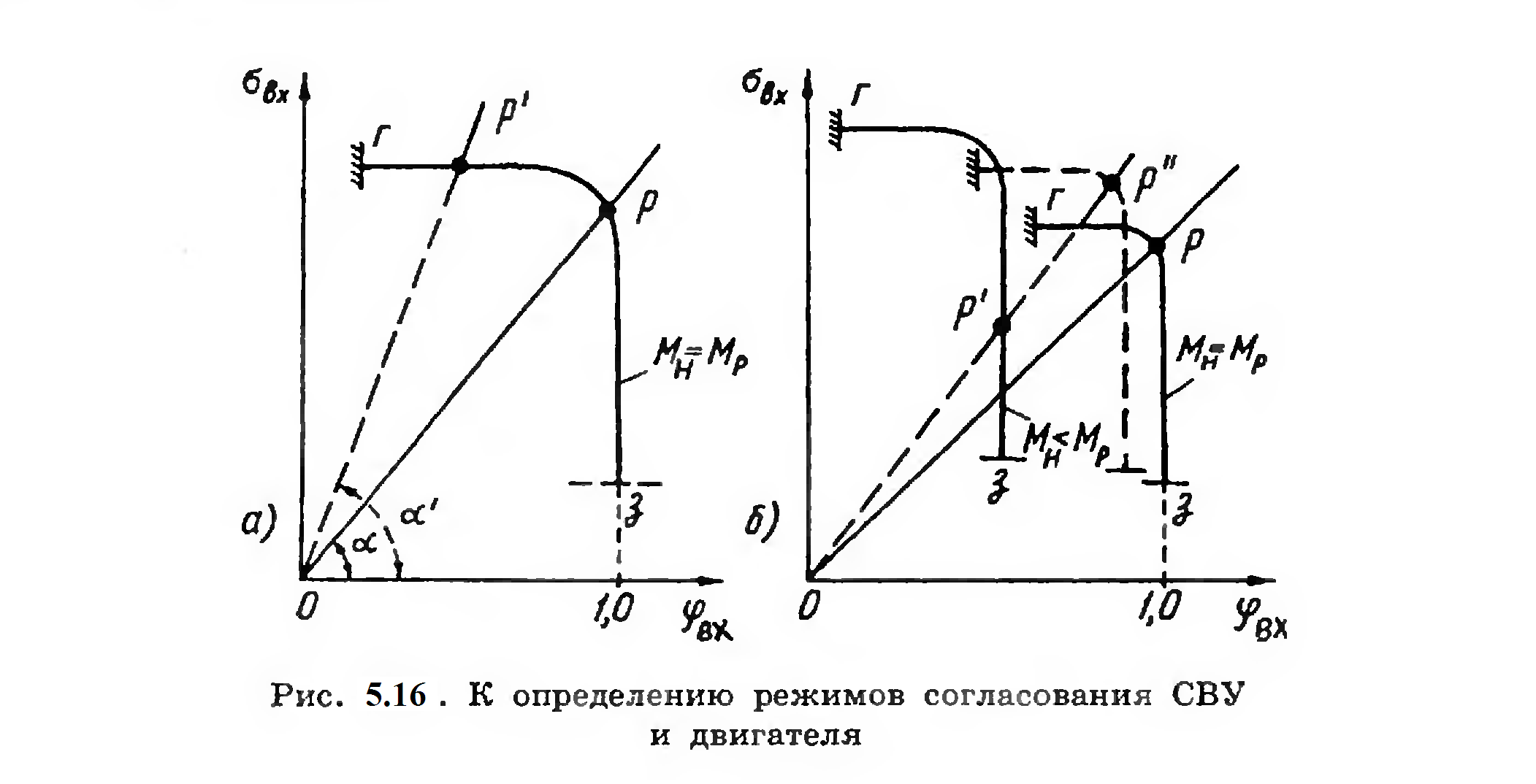

Расходная характеристика двигателя, таким образом, будет представлена дроссельной характеристике ВУ в виде прямой линии. На рис.5.16 показана расходная характеристика двигателя на дроссельной характеристике ВУ. Точка р является точкой совместной работы ВУ и двигателя. При уменьшении расхода воздуха в двигатель (дросселировании двигателя) и постоянном МП q(B) уменьшается, угол наклона расходной характеристики двигателя возрастает, точка совместной работы смещается влево (р), приближаясь к границе помпажа. При уменьшении МП дроссельная характеристика ВУ смещается влево и вверх (при уменьшении МП уменьшается BX и растет ВХ ). Смещается и расходная характеристика двигателя, т.к. увеличивается q(Н). Рабочая точка будет занимать положение р.
