1. Корпус; 2- тарелка; 3- седло; 4- обойма; 5- защитный кожух; 6- огнепреградитель; 7- шток; 8- направляющая труба; 9- покрытие тарелки (пленка из фторопласта 4).

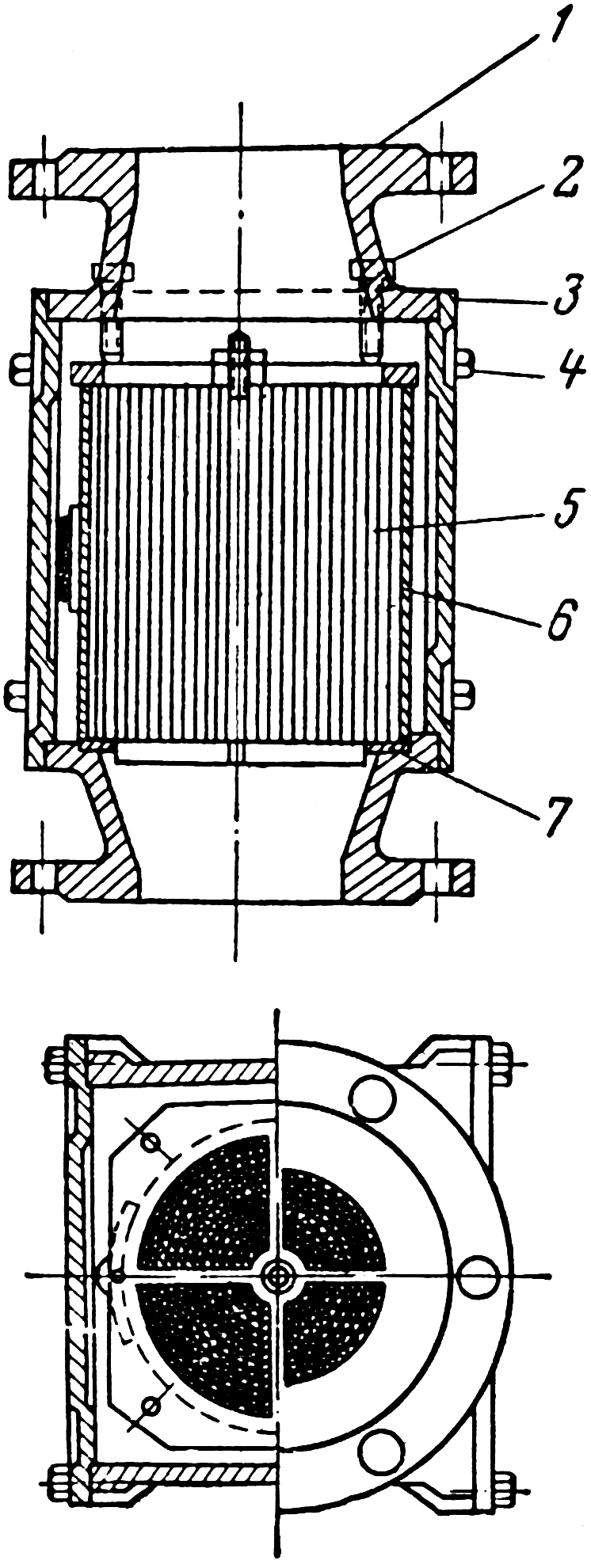

Рис.1.9. Огнепреградитель:

1- фланец; 2- прижимные болты; 3- корпус; 4- крепежные болты; 5- фольговая гофрированная спираль (кассета); 6- кожух спирали; 7- уплотняющая прокладка

Подогреватели (рис. 1.10.)служат для подогрева темных нефтепродуктов и масел некоторых сортов, вязкость которых при хранении в резервуарах по разным причинам увеличивается настолько, что перекачка их по трубопроводам без подогрева не представляется возможным.

Для обогрева применяют теплообменные элементы (змеевики, полутрубы, уголки), приваренные к корпусу, или внутренние подогреватели. Внутренние подогреватели изготовляют в виде U- образных теплообменников, которые вставляются в боковые люки, или в виде секционных труб (трубчатых секционных подогревателей), укладываемых на дно резервуара. Конструкции подогревателей различают следующих типов: стационарные и переносные, общие и местные, трубчатые, циркуляционного подогрева, паровые, электрические и др.

С помощью подогревателей продукты перед выводом подогреваются для уменьшения вязкости до заданного значения. Для замера уровня продукта резервуары оснащены дистанционными уровнемерами, типа УДУ -5 различных модификаций, сниженным пробоотборником ПСР. Пробоотборник состоит из верхнего люка, пробоотборной колонны и панели управления отбором и сливом пробы.

В первом нижнем поясе резервуара на высоте 700 мм от днища предусмотрен люк-лаз, предназначенный для доступа внутрь резервуара рабочих, производящих ремонт и зачистку дна резервуара от грязи. Люк-лаз используется также для вентиляции резервуаров при производстве огневых работ, поэтому расположен диаметрально противоположно световому люку.

Рис.1.10. Схема установки трубчатого подогревателя (вид в плане).

Все выше перечисленное оборудование ставится на резервуарах хранения маловязких нефтепродуктов и нефтей.

С целью снижения потерь легкоиспаряющейся нефти и нефтепродуктов применяют резервуары с плавающим понтоном. Понтон, плавающий на поверхности нефти, уменьшает площадь испарения, благодаря чему резко снижаются (в 4-5 раз) потери от испарения. Такие резервуары получили широкое распространение и эксплуатацию на нефтебазах.

Понтон представляет собой диск с поплавками, обеспечивающими его плавучесть. Между понтоном и стенкой резервуара остается зазор шириной 100-300 мм, перекрываемый уплотняющими герметизирующими затворами обычно из прорезиненной ткани, профили которой имеют форму петли с внутренним заполнением затвора упругим материалом.

При заполнении резервуара понтон поднимается до верхнего предела, а при опорожнении опускается на опоры. С целью избежание поворота понтона при его вертикальном перемещении используют две диаметрально расположенные трубы, служащие одновременно для пропуска резервуарного оборудования.

Неметаллические резервуары, - такие резервуары, у которых несущие конструкции выполнены из неметаллических материалов. К неметаллическим резервуарам относятся железобетонные и резервуары из резинотканевых или синтетических материалов, применяемых преимущественно в качестве передвижных емкостей.

Железобетонные резервуары по виду, хранимого нефтепродукта подразделяются на резервуары для мазута, нефти, масел и светлых нефтепродуктов. Нефть и мазут практически не оказывают химического воздействия на бетон и обладают способностью за счет тяжелых фракций и смол тампонировать мелкопористые материалы, уменьшая со временем их просачиваемость и проницаемость. При хранении этих продуктов в железобетонных резервуарах не требуется специальной защиты стенок. покрытия резервуаров. При хранении смазочных масел во избежание их загрязнения, внутренние поверхности резервуаров защищают различными покрытиями и облицовками. То же относится и к резервуарам для светлых легкоиспаряющихся нефтепродуктов, которые, обладая незначительной вязкостью, легко фильтруются через бетон. Кроме того, покрытие должно обладать повышенной герметичностью (газонепроницаемостью) с целью уменьшения потерь от испарения.

Железобетонные резервуары, кроме экономии металла, обладают еще рядом технологических преимуществ. При хранении в них подогретой вязкой нефти и нефтепродуктов медленнее происходит их остывание за счет малых потерь, а при хранении легкоиспаряющихся светлых нефтепродуктов уменьшаются потери от испарения, так как резервуары при подземной установке менее подвержены солнечному облучению.

Предохранительные клапаны (гидравлические), устанавливаемые в комплекте с дыхательными и огневыми преградителями (рис. 1.11.) на резервуарах со светлыми нефтепродуктами, рассчитываются не большее давление, чем дыхательные (механические), и вступают в работу в случаях, когда последние по тем или иным причинам не срабатывают. Во избежание одновременной работы двух клапанов, дыхательного и гидравлического, последний устанавливают на повышенное давление и более глубокое разрежение (на 5 - 10 %).

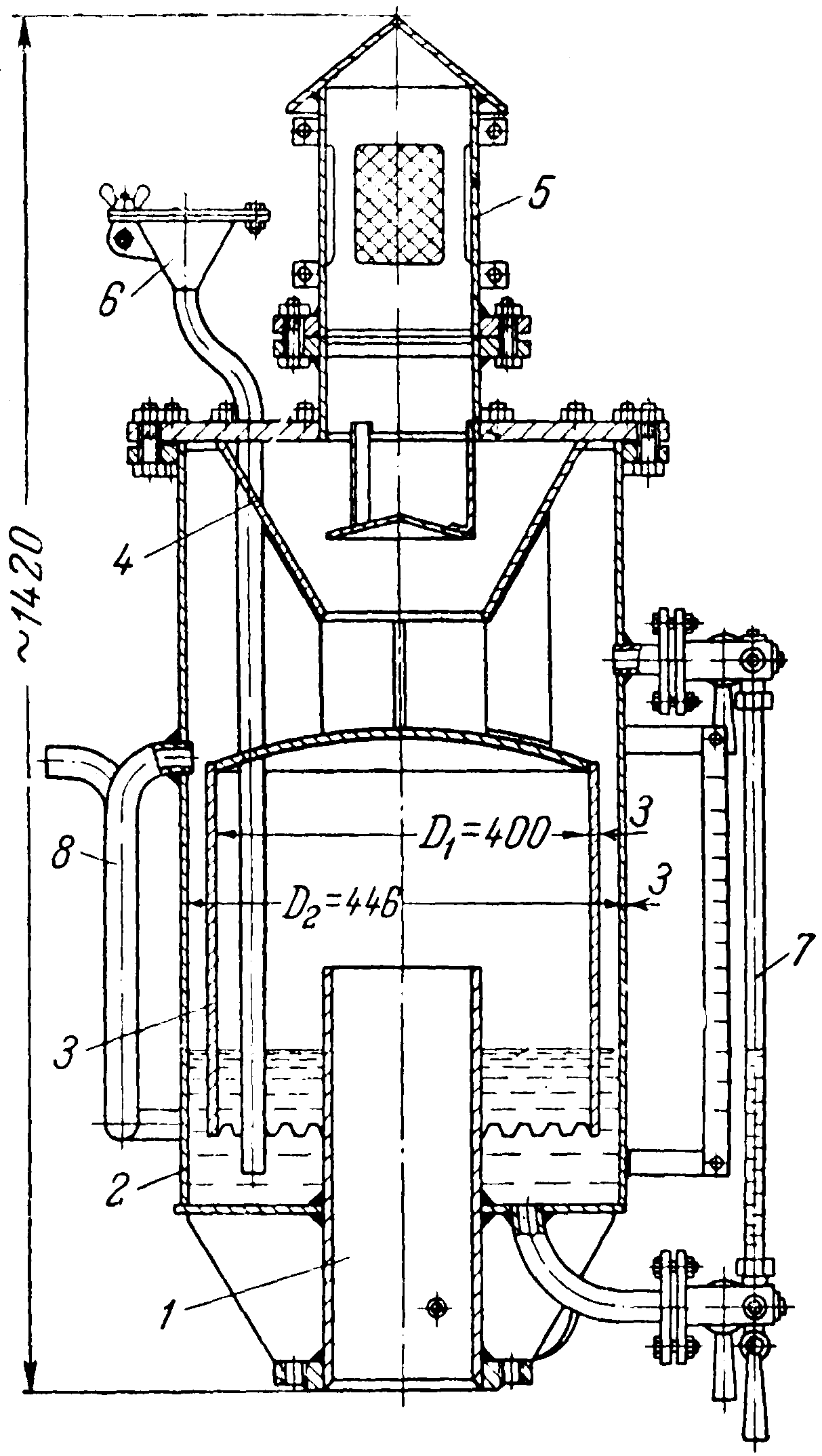

Рис.1.11. Предохранительный (гидравлический) клапан конструкции Гипронефтемаша:

1- штуцер клапана; 2- стакан для жидкости; 3- подвесная перегородка; 4- каплеуловитель; 5- вентиляционный патрубок с сеткой; 6- воронка для залива жидкости; 7- указатель уровня со спускным клапаном; 8- предохранительная трубка

Предохранительные клапана резервуаров работают по принципу гидравлического затвора, из которого запирающая жидкость вытесняется под действием давления или вакуума, превышающих установленные значения, и тогда газовое пространство резервуара соединяется с атмосферой. После восстановления рабочего давления жидкость вновь запирает затвор. Газы прорываются в атмосферу (при избыточном давлении в резервуаре) или воздух поступает в резервуар ( при вакууме в нем) через зубчатые кромки перегородки.

Жидкость затвора должна быть незамерзающей, маловязкой и неиспаряющейся ( например, соляровое масло, дизельное топливо, водный раствор глицерина).

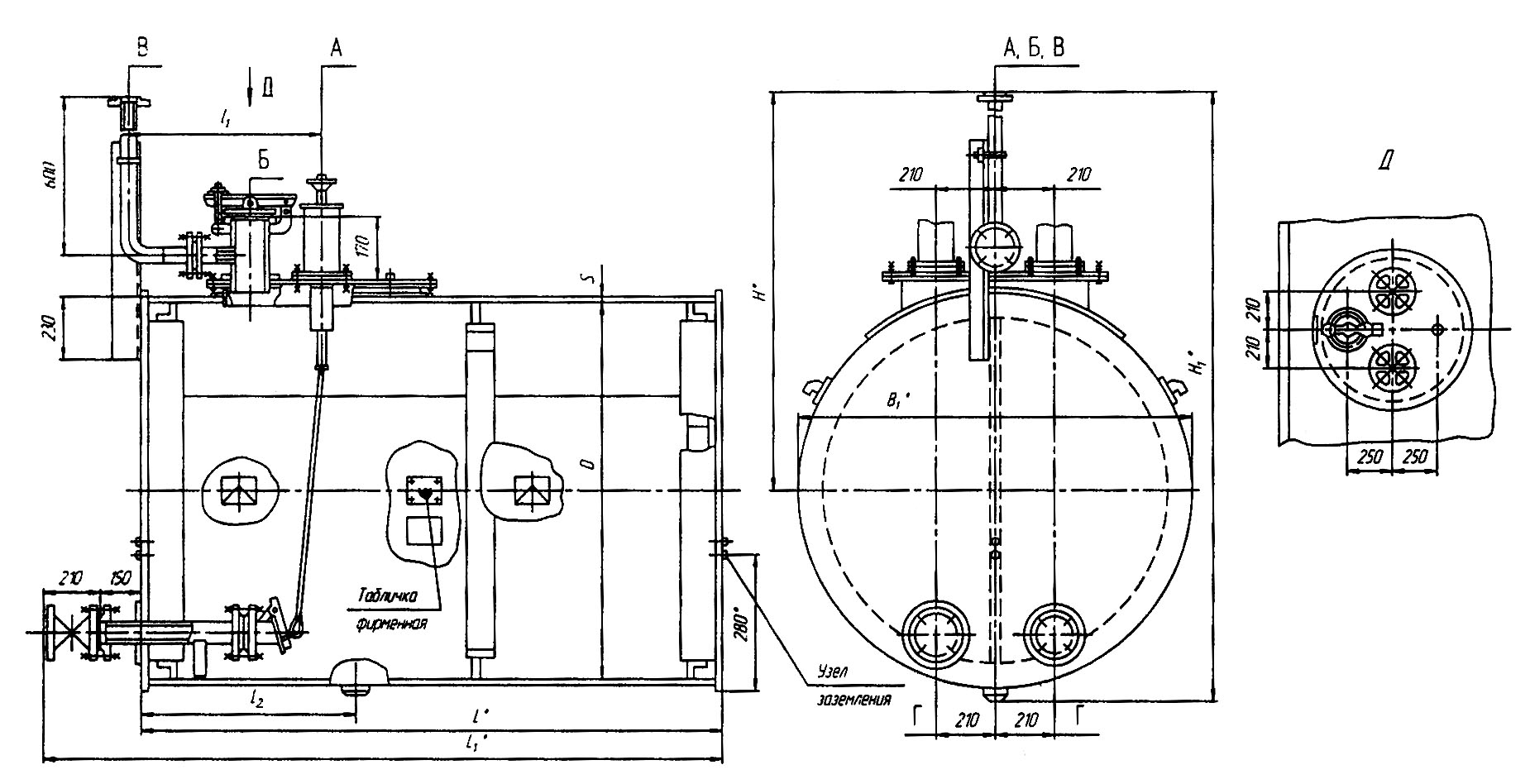

Резервуары для хранения нефтепродуктов

типа РГС

ТУ 3615-001-25491312-2006

Резервуары предназначены для хранения жидких продуктов плотностью до 1 т/м³ с давлением насыщенных паров от 2∙10⁴Па (220 мм рт, ст,) до 5∙10⁴ Па (500 мм рт, ст,), а также могут использоваться как технологические емкости, Объем резервуаров – 3, 5, 10, 25, 50, 75 и 100 м ³ Диаметр аппаратов – 1,4; 1,9; 2,2 ; 2,8 ; 3,0 и 3,2 м.

Резервуары объёмом 3- 100 м³

Резервуары объёмом 50-100м³
