2.2.2 Расчет продольной арматуры

Армируют второстепенную балку в пролетах плоскими сварными каркасами, которые перед установкой в опалубку объединяют в пространственный каркас, а на опорах - двумя рулонными сетками, которые раскатываются вдоль главных балок.

Надопорные сетки обрывают по огибающей эпюры моментов (рис. 2.13).

Конструктивная сетка на крайней опоре устанавливается для того, чтобы компенсировать частичное защемление балки в стене. Стыковые стержни, соединяющие соседние пролеты плиты, изготавливаются прямыми из арматуры периодического профиля и с крюками на концах - из гладкой арматуры. Если второстепенная балка опирается на стену через главную балку, то стыковые стержни устанавливаются и на крайних опорах.

При подборе нижней продольной арматуры за расчетное сечение балки принимают тавровое сечение, а при подборе верхней арматуры (и пролетной, и опорной) - прямоугольное сечение с шириной равной ширине ребра, так как полка находится в растянутой зоне и в работе балки не участвует. Одним из условий расчета железобетонных конструкций по методу предельного равновесия является требование

0,35.

Поэтому перед расчетом арматуры нужно проверить, обеспечивает ли принятая высота сечения второстепенной балки выполнение этого условия.

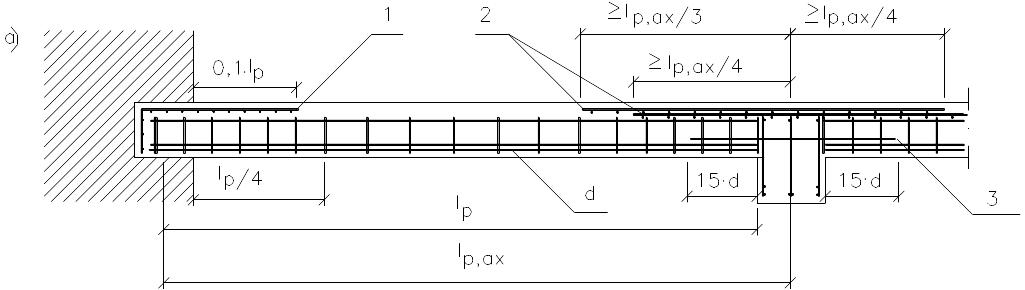

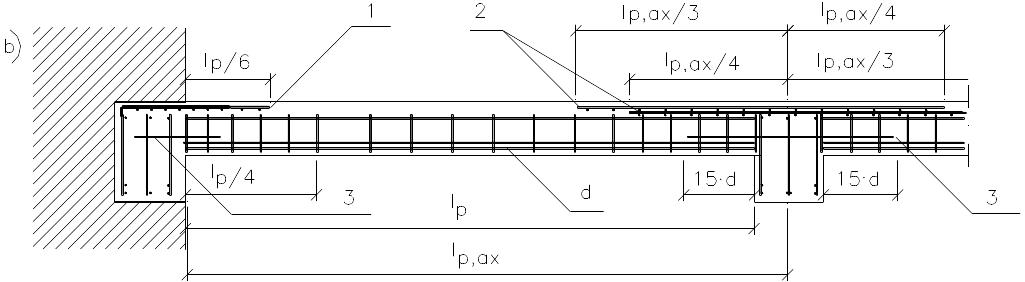

Рис. 2.13. Армирование второстепенной балки:

а) - балка, опертая непосредственно на стену; b) - балка, опертая на стену через главную балку; 1 - конструктивная сетка; 2 - надопорные сетки; 3 - стыковой стержень диаметром не менее d/2 и не менее 10 мм

По таблице расчетных параметров железобетонных конструкций находим:

при 0,35  _m0,289.

Минимальное значение высоты балки находят по наиболее нагруженному опорному сечению:

; (2.14)

, (2.15)

где

h_0p - полезная высота второстепенной балки на опорном сечении;

а _- расстояние от верхней грани полки до центра тяжести верхней опорной арматуры .

При назначении величины a нужно учесть, что:

1. защитный слой в балках должен приниматься не менее

15 мм при h  250 мм,

20 мм при h  250 мм;

2. на опорах балки армируют двумя рулонными сетками, у которых диаметр стержней может быть до 7 мм.

Поэтому ориентировочно можно назначить a=30...35 мм.

Полученную высоту балки округляют h_p до ближайшего большего числа кратного 50 мм. Если высота оказалась меньше или равной ранее принятой, то можно продолжать расчет балки. Если же она оказалась больше, чем была принята, то нужно высоту балки увеличить и пересчитать нагрузки. Чтобы не пришлось дважды строить огибающую эпюры моментов, проверку условия 0,35 лучше сделать до построения огибающей. Если окажется, что пересчитанная полная нагрузка отличается от первоначальной не более, чем на 3% (в большую сторону), то можно значения внутренних силовых факторов оставить прежними.

Площадь арматуры определяется по формулам (2.9) и (2.10). Расчетные изгибающие моменты находятся по огибающей эпюре моментов:

• для нижней арматуры - максимальные положительные моменты в пролетах;

• для верхней опорной арматуры - опорные изгибающие моменты;

• для верхней пролетной арматуры - изгибающие моменты в сечениях, где обрывается последняя надопорная сетка (рис. 2.13).

Диаметр стержней назначается с учетом следующим соображений:

1. чем меньше диаметр стержня, тем лучше его сцепление с бетоном;

2. из условия жесткости арматурного каркаса диаметр продольных стержней назначается не менее 12 мм;

3. из условия экономии арматуры желательно устанавливать не менее четырех продольных стержней с тем, чтобы два стержня можно было бы оборвать в сечении, где они уже не нужны.
