2.1.2. Расчет арматуры

Продольную арматуру в плите подбирают как для изгибаемого железобетонного элемента прямоугольного сечения размером b_pl  h_pl:

; (2.9)

. (2.10)

Здесь коэффициент условий работы бетона следует принимать для обычных (не благоприятных для нарастания прочности) условий эксплуатации конструкции.

Защитный слой в плитах толщиной h_pl100 мм должен быть а10 мм. Армируют плиту рулонными сетками с продольным расположением рабочих стержней (непрерывное армирование) или - с поперечным расположением (раздельное армирование). При непрерывном армировании сетки раскатывают поперек второстепенных балок, а при продольном - вдоль второстепенных балок. Более индустриальным является непрерывное армирование, однако максимальный диаметр продольных стержней в рулонных сетках равен 5 мм. Если в сортаменте рулонных сеток не окажется сетки с требуемой площадью арматуры на один метр ширины, то можно изменять шаг рабочей арматуры в пределах 50u400 мм, принимая его кратным 25 мм. При этом процент армирования рабочими стержнями должен составлять   .

Сначала подбирают сетку по изгибающим моментам в средних пролетах и раскатывают ее вдоль всей плиты, а затем подбирают дополнительные сетки для крайних пролетов, которыми армируют и вторые от краев опоры. В районе второстепенных балок сетки отгибают из нижней зоны плиты в верхнюю и заводят их за грани балок на расстояние 1/4 расчетного пролета. При пересечении плиты с главными балками распределительная арматура плиты (расположена перпендикулярно главным балкам и воспринимает изгибающие моменты, которые не учитываются при расчете балочных плит) должна составлять не менее 1/3 от рабочей арматуры плиты. Эта арматура воспринимает изгибающие моменты, которые возникают в зоне сопряжения плиты с главными балками, и которые не учитываются в расчете балочных плит.

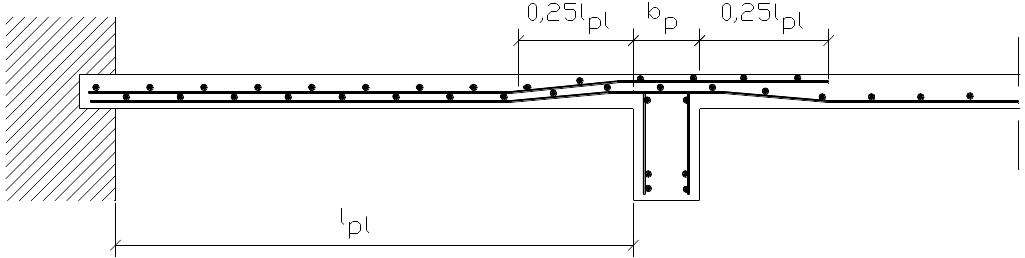

Рис. 2.4. Армирование плиты

В балочных плитах площадь сечения распределительной арматуры должна составлять не менее 2% площади сечения рабочей арматуры на единицу ширины плиты в месте наибольшего изгибающего момента. Расстояние между распределительными стержнями сеток должно быть не более 600 мм [5].

Арматурные сетки и каркасы допускается стыковать как по длине, так и по ширине внахлестку без сварки [5], пп. 5.46 5.52. При этом должны выполняться следующие требования:

1. стыки рабочей арматуры должны располагаться в разбежку (стыкование без разбежки допускается при конструктивном армировании) и иметь длину перепуска (нахлестки) не менее

,

где: - параметры, принимаемые по табл. 2.1; R_s, R_b - расчетные сопротивления арматуры и бетона; d - диаметр стыкуемых стержней;

2. стыки распределительной арматуры выполняются с перепуском:

• при диаметре распределительной арматуры до 4 мм включительно.................................................................................50мм;

• при диаметре распределительной арматуры свыше 4мм.....................................................................................100 мм.

Если не удается подобрать сетку с продольным расположением рабочих стержней, то применяют раздельное армирование.

Поперечная арматура в балочных плитах толщиной до 150 мм, как правило, не ставится, так как при большой ширине сечения удовлетворяется условие прочности по наклонному сечению :

, (2.11)

где R_bt - расчетное сопротивление бетона растяжению.

(В работе нужно проверить выполнение этого условия).
