Комбінація навантажень:
Складаємо дві основні та одну додаткову комбінацію навантажень:
основні:
1)
2)
додатково:
3)
В розрахунках приймаємо максимальне значення навантажень:
Довготривале розрахункове навантаження:
Короткочасне розрахункове навантаження:
Розрахунок поперечного перерізу колони:
Уточнюємо розміри поперечного перерізу колони. Приймаю повздовжню арматуру класу А500С, бетон В20. В першому наближенні приймаємо коефіцієнт армування та коефіцієнт, що враховує гнучкість, характер армування і довготривалість дії навантажень .
Сторона квадрату перерізу колони:
Приймаємо розміри перерізу колони 250 х 250 мм.
Уточнюю значення коефіцієнта повздовжнього згину, згідно співвідношенням:
та ,
Площа поперечного перерізу повздовжньої арматури :
Приймаємо 8 стержнів 16 А500С, A= 1608>1500мм2.
Перевіряємо значення відсотка армування:
Колону армую плоскими каркасами, з`єднаними поперечними стержнями. Поперечні стержні приймаємо S≤18d з кроком 200мм, діаметр поперечних стержнів 12 мм із арматури А240С.
Повздовжні стержні колони стикуються із арматурою підколонника за допомогою додаткових стержнів 16 мм А500С. Довжина стика повздовжньої арматури колони з додатковими стержнями: . Тоді довжина додаткових стержнів:
Крок поперечних стержнів в зоні стика повздовжньої арматури приймається не більше 10d. Приймаю 100мм.
При армуванні окремими стержнями приймаю8 стержнів 16 А500С ,
A=1608 >1500мм2
Розрахунок фундаменту
Збір навантаження
Навантаження від колони на фундамент при f>1 для знаходження мінімально допустимої висоти фундаменту приймаю із розрахунку стійкості колони
N =1371,06 кН.
Навантаження від колони на фундамент при f=1 для знаходження розмірів його площі розраховуємо діленням розрахункового навантаження на коефіцієнт надійності по навантаженню:
Розрахунок основи
Задаємось умовами: глибина закладання фундаменту – 2м, бетон – В15, умовний розрахунковий опір ґрунту основи R = 0,30 МПа.
Площа і розміри сторін квадратного фундаменту:
Приймаю розміри підошви фундаменту ахb = 2200х2200, тоді:
м2
визначається з умови міцності на зсув по граням колони.
Приймаємо . визначаємо ефективну висоту перерізу при захисному шарі бетону в 40 мм і арматурі в два ряди ø 16.
Рис. 6.1

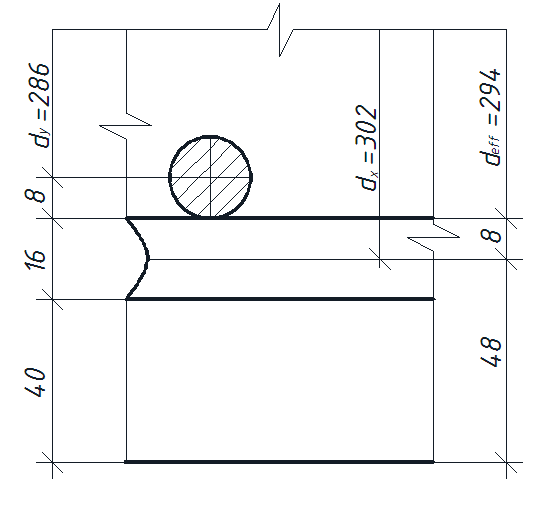

Визначення ефективної висоти показано на рис. 6.1.
Розрахунок тіла фундаменту
Визначення робочої арматури
Визначаємо момент по грані колони
Приймаємо 11 стержныв ø18 з кроком 200 мм
Коефіціэнт армування по напрямку x та z при розрахункових висотах перерерізів по напрямках
Зведений коефіцієнт армування

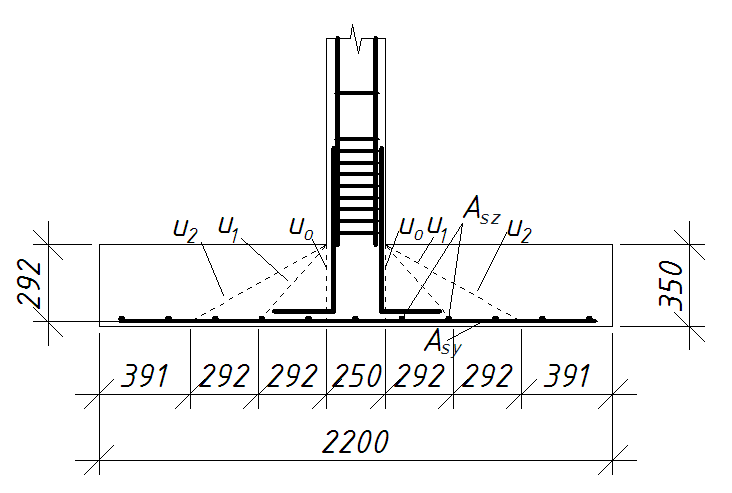

Розрахунок на продавлювання

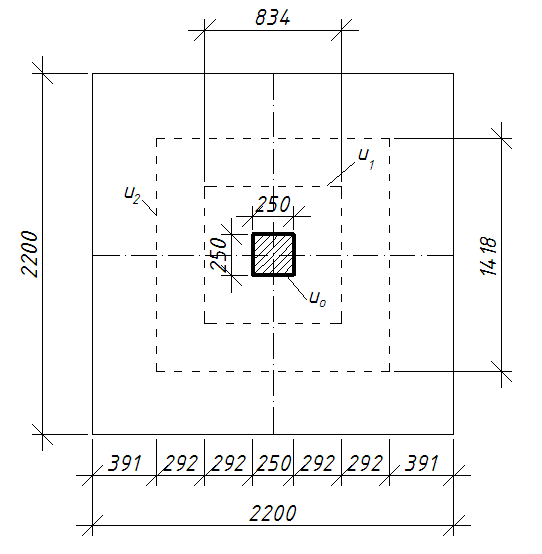

По контуру
Визначимо продавлюючи силу
Визначимо напруження зсуву на площині контрольного периметру
По контуру
Визначимо продавлюючи силу
Визначимо напруження зсуву на площині контрольного периметру
По контуру
Визначимо продавлюючи силу
Визначимо напруження зсуву на площині контрольного периметру
