3.3.8. Розрахунок похилих перерізів другорядної балки за поперечною силою
Перевірка необхідності розрахункової поперечної арматури
Розрахунок ведеться за блок- схемою №6
Вихідні данні:
Бетон для балки –С20;
Переріз балки ;
Арматура ;
;
;
;
;
;
;
.
1.
2.
3.
4.
5.
6. Висновок: так як умова не виконується то потрібний розрахунок поперчної арматури .
7. Мінімальна площа поперечної арматури при
8. Необхідна площа поперечної арматури при мм
Приймаємо 2ø10А500С ( ), крок мм
9. Перевіряємо умову мм
мм
Приклад розрахунку головної балки

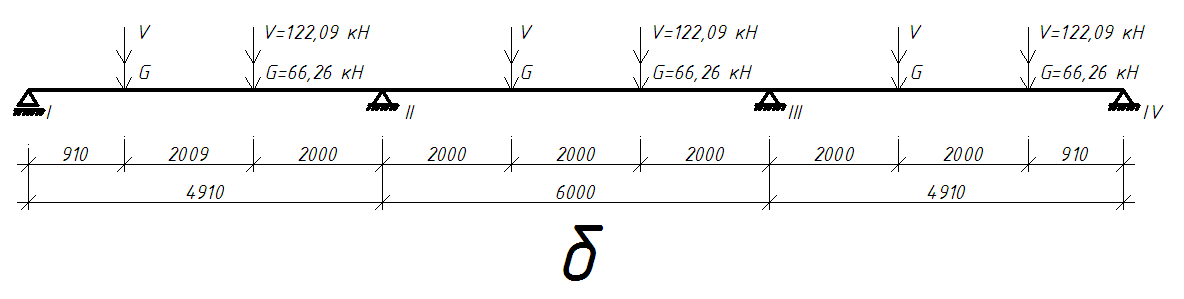

Рис. 4.1 Конструктивна схема а)
та розрахункова схема б) головної балки
Головна балка трьохпрольотна, завантажена зосередженим навантаженням. Крайніми опорами балки будуть служити стіни з пілястрами, середніми – колони.
Розрахункові прольоти.
Крайній
Середній (відстань між остями колон):
Постійні навантаження:
- Вага плити перекриття та підлоги :
В – крок другорядних балок
- Власна вага другорядної балки:
- Власна вага гловної балки прерізом 250х500 на довжині:
- Постійне розрахункове навантаження:
- Короткочасне (тимчасове ) рорахункове навантаження :
Визначення зусиль

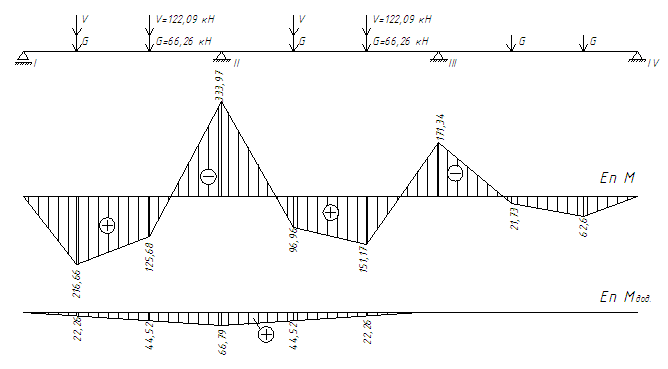

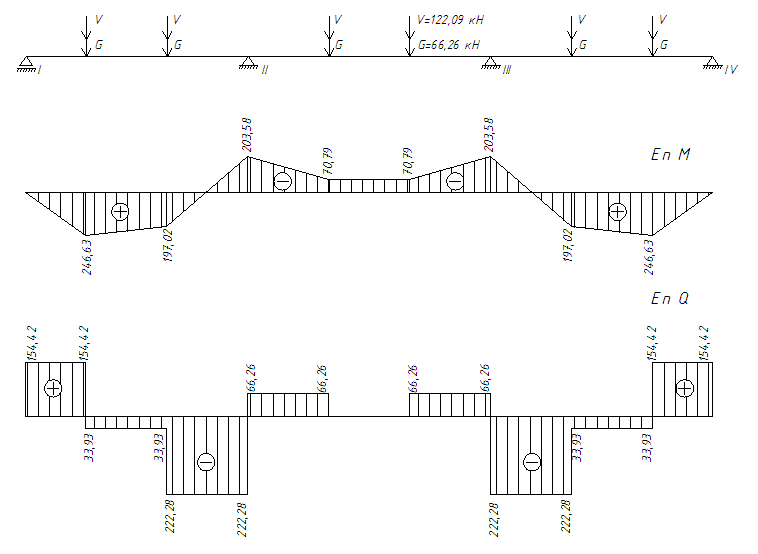

Зусилля в балці від різних комбінацій постійного та тимчасового навантаження визначається за табл., додатку або з допомогою обчислювальних комплексів … 1-а комбінація. Користне (тимчасове) навантаження розташоване в непарних прольтах.
Ординати епюр моментів:
Поперечних сил:

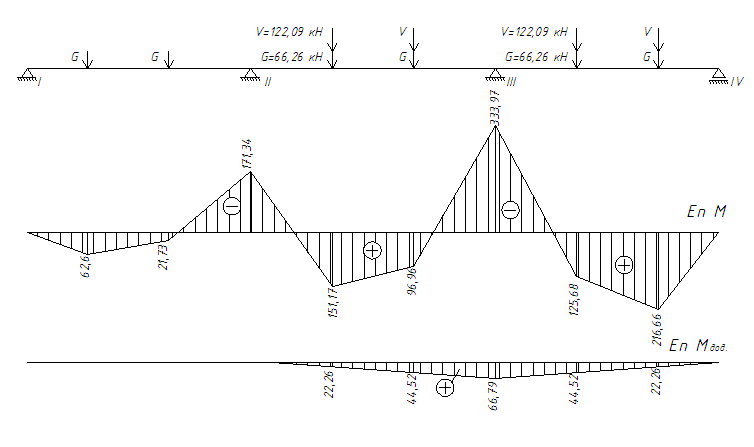

2-а комбінація. Корисне (тимчасове) навантаження розташоване тількив парних прольотах.
Ординати епюр моментів:
Поперечних сил:

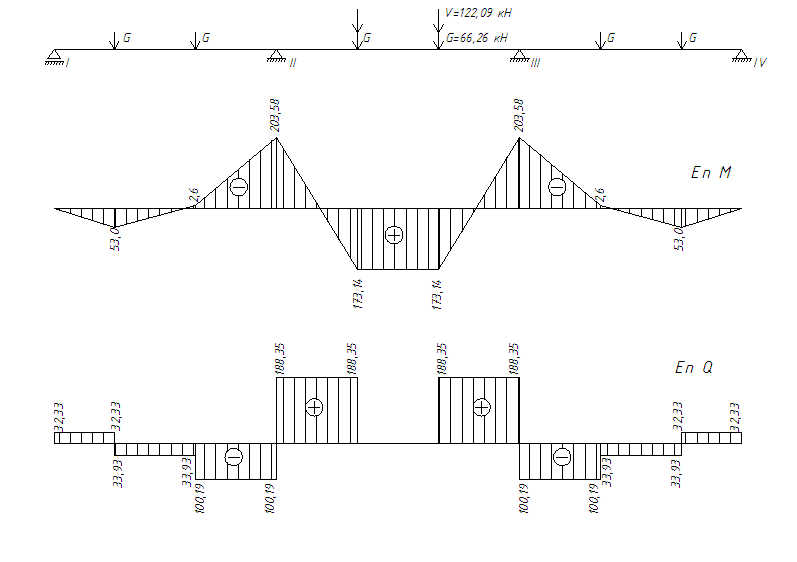

3-а комбінація. Корисне (тимчасове) навантаження розташоване в 1 і 2 прольотах.
Обчислюємо ординати епюр:
Моментів:
Поперечних сил:
Додаткова епюра:
на опорі В:
в прольотах

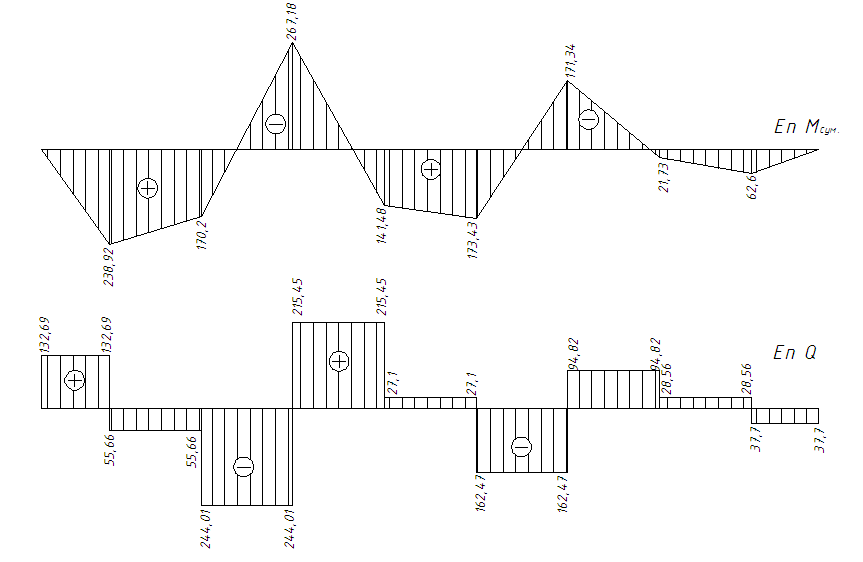

Перерозподілена епюра моментів:

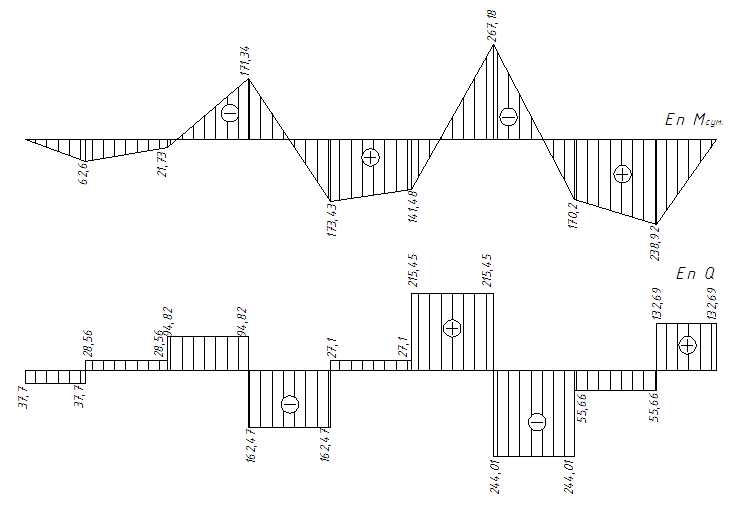

Для трьох пролітної балки існує 4-та комбінація навантажень, коли тимчасовим навантаженням завантажені прольоти 2 і 3. В такому випадку значення для 3-ї комбінації навантажень дзеркальні
Рис. 4.2
Визначення площі повздовжньої арматури в нормальних прерізах
Максимальне значення моментів по грані опри В (див епюру огиальних оментів ):
Ширину балки приймаємо 300 мм.
Приймаємо, що висота балки становитиме:
Висота балки: h=d+a=586+70=656мм. Приймаэмо висоту балки h=700 мм. При розташуванні арматури на опорі в два ряди.
d=h-a=700-70=630 мм.
На опорах і в прольоті балки при розрахунку по відє’мному моменту враховуємо ширину ребра bw=400мм.

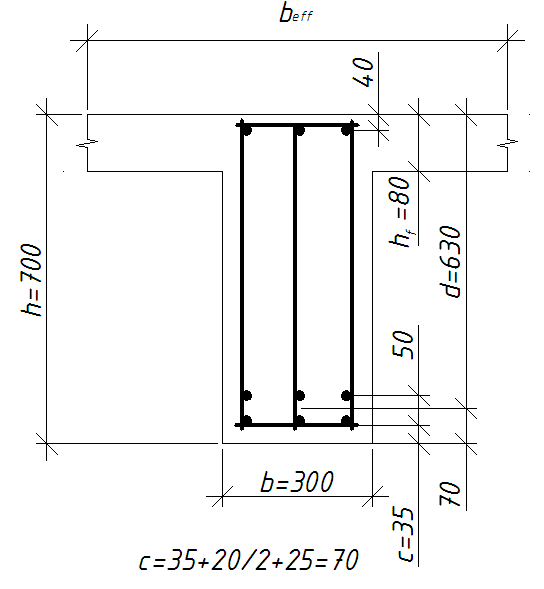

Рис. 4.4
Відповідно до вимог розрахункова ширина полиць визначається за формулою beff = bw+beff.1+beff.2
Перший прольот
Другий прольот
Приймаємо
|
Перерізи |
||
Параметри перерізів головної балки |
1-1 |
2-2 |
3-3 |
h |
700 |
700 |
700 |
d=h-c |
630 |
630 |
630 |
bw |
- |
300 |
- |
beff |
2330 |
|
1980 |
Визначення площі розтягнутої повздовжньої арматури в розрахунок виконуємо в послідовності, наведеній в болок-схемах №1та №2 (див.додаток…)
Результати обчислень наведені в табл. 4.2
Визначення плащі робочої арматури в розрахункових перерізах головної балки
Переріз |
М, кН∙м |
d=h-a, мм |
|
|
|
|
Армування |
|
1-1 |
246,63 |
630 |
2330 |
|
0.988 |
|
три каркаси по одному стержню 1ø20 А500С |
942 |
2-2 |
267.18 |
630 |
300 |
|
0.890 |
|
два каркаси по одному стержню 1ø28 А500С |
1232 |
3-3 |
173.14 |
630 |
1980 |
|
0.990 |
|
два каркаси по одному стержню діаметром 1ø22 А500С |
760.3 |
3*-3* |
70.79 |
630 |
300 |
|
0.976 |
|
два каркас по одному стержню діаметром 1ø14 А500С |
308 |
таблиця 4.2
Побудова епюри матеріалів
Переріз |
Аs, мм2 |
Армування |
|
|
|
|
|
Перший проліт (нижня армаатура) |
|||||||
1-1 |
628,32 |
два каркаси по одному стержню 1ø20 А500С |
2330 |
|
37,82 |
|
|
1-1 |
942 |
три каркаси по одному стержню 1ø20 А500С |
2330 |
|
37,82 |
|
|
Опора В, верхня арматура зівліва |
|||||||
2-2 |
1232 |
два каркаси по одному стержню 2ø28 А500С |
300 |
|
37,82 |
|
|
2-2 |
616 |
один каркас по одному стержню 2ø28 А500С |
300 |
|
37,82 |
|
|
Опора В, верхня арматура справа |
|||||||
2-2 |
616 |
один каркас по одному стержню 1ø28 А500С |
300 |
|
37,82 |
|
|
Переріз |
Аs, мм2 |
Армування |
|
|
|
|
|
Середній проліт (нижня армаатура) |
|||||||
3-3 |
760,3 |
два каркаси по одному стержню 1ø22 А500С |
1980 |
|
37,82 |
|
|
Середній проліт (верхня армаатура) |
|||||||
3*-3* |
308 |
два каркаси по одному стержню 1ø14 А500С |
300 |
|
37,82 |
|
|
