Контрольная работа № 2 Задача 2 Измерение тока в цепях переменного несинусоидального тока
Исходные данные
ток I0 = 2,5 А
ток I1m = 3,0 А
ток I3m = 2,0 А
угол 3 = / 2
I. В цепь несинусоидального тока включены: амперметр магнитоэлектрической системы и амперметр электродинамической системы. Амперметры имеют одинаковые номинальные токи Iн = 5 А и шкалы с одинаковым номинальным числом делений н = 100 дел.
Необходимо:
1. Начертить схему цепи и определить, на какое число делений шкалы отклонится стрелка
– магнитоэлектрического амперметра
– электродинамического амперметра
если в сети проходит ток i = I0 + I1m sin t + I3m sin (3t ± 3)
2. Начертить в масштабе в одних осях координат графики заданного тока i = f(t) за время одного периода основной гармоники тока.
II. В цепь несинусоидального тока включены: амперметр электродинамической системы и амперметр детекторной (выпрямительной) системы. Амперметры имеют одинаковые номинальные токи Iн = 5 А и шкалы с одинаковым номинальным числом делений н = 100 дел.
Необходимо:
1. Определить, на какое число делений шкалы отклонится стрелка
– электродинамического амперметра
– детекторного амперметра
если в сети проходит ток i = I1m sin t + I3m sin(3t ± 3)
Решение
I.
Амперметр магнитоэлектрической системы способен измерить только постоянный ток, в цепи несинусоидального тока от тока, только постоянную составляющую этого тока, т. е. I0, следовательно, стрелка магнитоэлектрического амперметра отклонится на дел.
рис1. Схема цепи с магнитоэлектрическим и электродинамическим амперметрами
Находим, что Im = 7,5 А, учтём, что амперметры электромагнитной, электродинамической тепловой систем реагирует на действующее значения величины тока,
Iд = Im / √2 = 7,5 / √2 = 5,31 А, тогда
2 = н / Iн Iд = 3,7 дел.

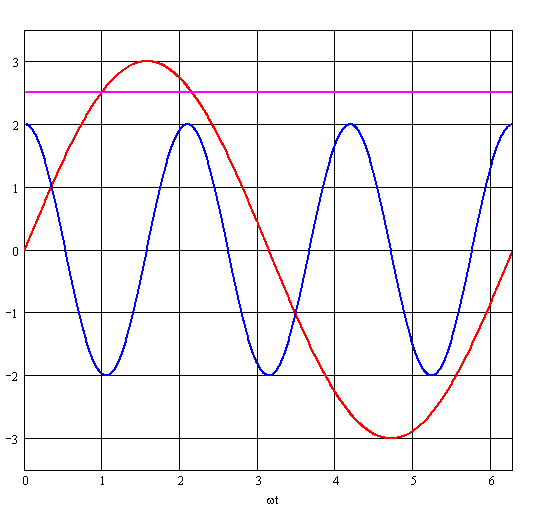

рис 2. графики заданного тока
II
рис 3. Схема цепи с электродинамическим амперметром и амперметром детекторной системы
Находим, что Im = 5 А, учтём, что амперметры электромагнитной, электродинамической тепловой систем реагирует на действующее значения величины тока,
Iд = Im / √2 = 5 / √2 = 3,54 А
Угол, на который отклонится стрелка электродинамического амперметра равен
3 = н / Iн Iд = 5,65 дел.
Учтём, что амперметры детекторной системы реагируют на среднее значение тока Iср.
Если за начало отсчета времени принять момент прохождения через нуль первой гармоники тока и учесть, что начало третьей гармоники смещено по отношению к начало первой на угол 3, то для кривых, не содержащих постоянной составляющей и четных гармоник после интегрирования получим:
А
Поскольку градуировка прибора производится в действующих значениях при синусоидальном токе, то угол поворота подвижной части прибора выразим в зависимости от действующего значения тока.
Коэффициент формы кривой имеет вид kф = Iд / Iср = 2,78
Угол, на который отклонится стрелка амперметра детекторной системы:
дел.
