Геометрическая форма молекул
Электронные орбитали, участвующие в образовании связей, и их пространственная ориентация определяют геометрическую форму молекул.
Линейная форма молекул. Соединения, имеющие линейную форму молекул, образуются при перекрывании:
1. Двух s– орбиталей (s – s связь): Н2, Na2, K2 и др.
2. s - и р–орбиталей (s – р связь): НС1, НВr и др.
3. Двух р– орбиталей (р – р связь): F2, C12, Вr2 и т.д.
s–s s–p р–р
Линейную форму молекул образуют также атомы некоторых элементов II группы с атомами водорода или галогенов (ВеН2, ВеГ2, ZnГ2). Рассмотрим образование молекул ВеС12. Атом бериллия в возбужденном состоянии имеет два неспаренных электрона (2sl и 2р1), следовательно, происходит sp–гибридизация, при которой образуются две sp-гибридные орбитали, расположенные относительно друг друга под углом 180° (см гибридизацию орбиталей). При взаимодействии бериллия с галогенами происходит перекрывая двух sp–гибридных орбиталей атома бериллия с р–орбиталями двух атомов хлора, в результате образуется молекула линейной формы.

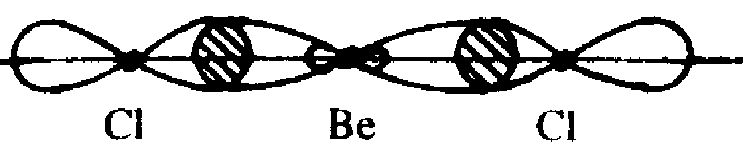

Рисунок 4 – Линейная молекула BeCl2:
Треугольная форма молекул имеет место при образовании галогенидов бора, алюминия. Возбужденный атом бота имеет три неспаренных электрона (2s1 и 2р2), При образовании химических связей происходит sp2-гибридизация и образуются три sp2 - гибиридные орбитали, которые лежат в одной плоскости и ориентированы друг к другу под углом 120°.
(s+p+p)- три sp2- гибридные
орбитали орбитали
а б
Рисунок 5 – sp2–Гибридизация валентных орбиталей (а) и
треугольная молекула ВСl3 (б)
При взаимодействии бора с хлором происходит перекрывание трех sр2-гибридных орбиталей атома бора с р-орбиталями трех атомов хлора, в результате образуется молекула, имеющая форму плоского треугольника. Валентный угол в молекуле ВСl3 равен 120°.
Тетраэдрическая форма молекулы характерна для соединений элементов IV группы главной подгруппы с галогенами, водородом. Так, атом углерода в возбужденном состоянии имеет четыре неспаренных электрона (2s1 и 2р3) следовательно, происходит sp-гибридизация, при которой образуются четыре гибридные орбитали, расположенные друг к другу под углом 109,28°.
(s+p+p+p)- четыре sp3-гибридные
орбитали орбитали
а б
Рисунок 6 – sp3–Гибридизация валентных орбиталей (а) и
тетраэдрическая молекула СН4 (б)
При перекрывании четырех sp3-гибридных орбиталей атома углерода и s-орбиталей четырех атомов водорода образуется молекула метана, которая имеет форму тетраэдра. Валентный угол равен 109,28°.
Рассмотренные геометрические формы молекул (линейные, треугольные, тетраэдрические) являются идеальными (правило Гиллеспи).
В отличие от выше рассмотренных соединений молекулы элементов V и VI групп главных подгрупп имеют валентные неподеленные пары электронов, поэтому углы между связями оказываются меньшими по сравнению с идеальным молекулами.
Пирамидальная форма молекул имеет место при образовании водородных соединений элементов V групп главной подгруппы. При образовании химической связи, например, у атома азота также как и у атома углерода происходит sp3-гибридизация и образуется четыре sp3-гибридные орбитали, которые ориентированы под углом 109,28о друг к другу. Но в отличие от атома углерода у атома азота в гибридизации принимают участие не только одноэлектронные орбитали (2р3), но и двухэлектронная (2s2). Поэтому из четырех sp3-гибридных орбиталей на трех находятся по одному электрону (одноэлектронная орбиталь), эти орбитали образуют связи с тремя атомами водорода. Четвертая орбиталь с неподелениой парой электронов не принимает участия в образовании связи. Молекула NH3 имеет форму пирамиды.
Рисунок 7 – Пирамидальная молекула аммиака
В вершине пирамиды находится атом азота, а в углах (треугольника) основания – атомы водорода. Валентный угол равен 107,3°. Отклонение значения угла от тетраэдрического (109,28°) обусловлено отталкиванием между неподеленной парой электронов на четвертой sp3-гибридной орбитали и связывающими парами на трех остальных орбиталях, т.е. sp3-гибридная орбиталь с неподеленной парой электронов отталкивает в направлении от себя три остальные орбитали связи N–H, уменьшая угол до 107,3°.
В соответствии с правилом Гиллеспи: если центральный атом относится к элементам третьего или последующих периодов, а концевые атомы принадлежат менее электроотрицательным элементам, чем галогены, то образование связей осуществляется через чистые р - орбитали и валентные углы становятся 90°, следовательно, у аналогов азота (Р, As, Sb) гибридизация орбиталей в молекулах водородных соединений не наблюдается. Например, в образовании молекулы фосфина (РН3) участвуют три неспаренных р-электрона (3s2 и 3р3), электронные орбитали которых расположены в трех взаимно перпендикулярных направлениях, и s-электроны трех атомов водорода. Связи располагаются вдоль трех осей р-орбиталей. Образовавшиеся молекулы имеют, как и молекулы NН3, пирамидальную форму, но в отличие от молекулы NН3, в молекуле РН3 валентный угол равен 93,3°, а в соединениях AsH3 и SbH3 – соответственно 91,8 и 91,3°.
Рисунок 8 – Молекула РН3
Неподеленная пара электронов будет занимать несвязывающую s- орбиталь.
Угловую форму молекул образуют водородные соединения элементов VI группы главной подгруппы. Рассмотренные особенности образования связей в соединениях элементов V группы характерны и для водородных соединений элементов VI группы. Так, в молекуле воды атом кислорода, так же как и атом азота, находится в состоянии sp3-гибридизаци. Из четырех sp3-гибридных орбитам на двух находится по одному электрону, эти орбитали образуют связи с двумя атомами водорода.
Две другие из четырех sp3-гибридных орбиталей содержат по неподеленной паре электронов и не принимав участия в образовании связи.
Молекула Н2О имеет угловую форму, валентный угол равен 104,5°. Отклонение значения угла от тетраэдрического в еще большей степени обусловлено отталкиванием от двух неподеленных пар электронов.
Рисунок 9 – Угловая молекула воды
Угловую форму молекул имеют H2S, H2Se, H2Te, только у аналогов кислорода образование связей в соединенн Н2Э осуществляется через чистые р-орбитали (правило Гиллеспи), поэтому валентные углы составляют 90°. Так, в молекулах H2S, H2Se, H2Te они соответственно равны 92; 91; 89,5°.
