7. Модуляция.
Модуляция- процесс каких-либо параметров несущего колебания в соответствии с передаваемым сообщением или процессом. В зависимости от вида несущего колебания различают: непрерывные и импульсные методы модуляции. При непрерывном несущее гармоническое колебание изменяется по закону: . В соответствии с сообщением может изменяться следующие параметры несущей: амплитуда(АМ), частота(ЧМ), фаза(ФМ). При импульсном несущая колебания представляет собой последовательность прямоугольных импульсов, которые могут характеризоваться: длительностью импульсов(ШИМ), амплитудой(АИМ), периодом(частотой- ЧИМ), фазовым сдвигом(ФИМ).
Модуляция имеет следующие положительные качества:
1)увеличение числа сообщений, передаваемых по одной линии связи;
2)увеличение достоверности передаваемых сигналов;
3)увеличение эффективности излучения по радиоканалу.

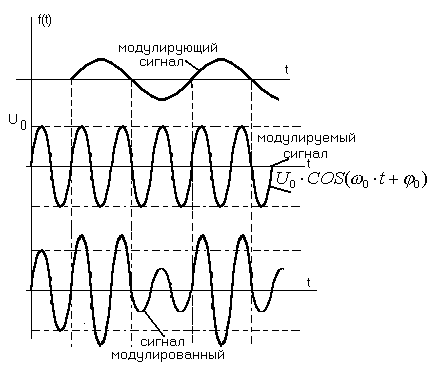

Амплитудная модуляция.
В соответствии с сообщением изменяется амплитуда несущего колебания.
- глубина АМ;
а)m<1 – нормальная модуляция;
б)m=1 – 100% модуляция;
в)m>1 – наблюдается явление перемодуляции.
Частота и фаза при АМ не изменяется.

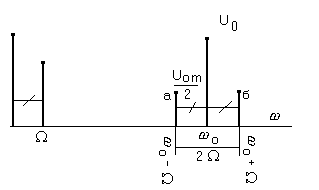

Спектр амплитудно- модулируемого сигнала.
Пусть сообщение является гармоническим и изменяется по закону:

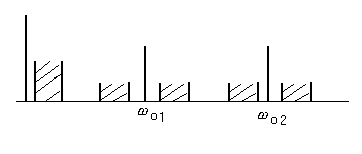

Передача модулируемого сигнала возможна или путем передачи всего спектра модулируемого сигнала или путем передачи одной из боковых полос, при этом другая боковая полоса и несущая подавляются. Приемник должен иметь для демодуляции несущую частоту. При АМ возможно уплотнение каналов связи, при этом различные сообщения с одинаковым спектром модулируются каждая на своей несущей частоте. В результате модулир-ые сигналы будут иметь непересекающиеся спектры, после этого возможна передача модулированных сообщений по одной линии связи одновременно.
Можно добиться существенной экономии в частотной области путем сближения несущих частот и использования с одной боковой полосой.

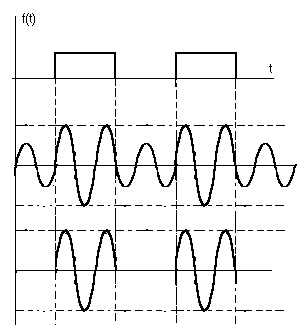

Амплитудная манипуляция.
Это АМ сообщения, имеющего 2 дискретных состояния, т.е. сообщение представляет собой логический сигнал.

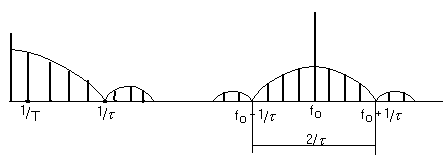

Спектр амплитудно- манипулирующего сигнала.
8. Частотная модуляция.
U=U0cos(ω0t+φ0), в соответствии с изменением значения сообщения изменяется f несущего сигнала, относительно своего центрального значения f0(ω0). Если сообщение (+) – частота увеличивается, если (-) – частота уменьшается.
ω=ω0+Δω∙f(t), наибольшее отклонение частоты модулированного сигнала от центрального значения ω0, называется девиация частоты. В частном случае девиация=Δω, mf=Δω/Ω – Индекс частотной модуляции. Разложение в спектр частотно-модулированного сигнала даже для гармонического сообщения представляет не простую задачу.
Частотная манипуляция.
Частотная манипуляция – это частотная модуляция для сообщения
принимающего 2-значения.
Достаточно часто используется в системах т.м., достоинство: высокая помехоустойчивость частотного сигнала.
Фазовая модуляция.
При фазовой модуляции в соответствии с передаваемым сигналом изменяется фаза несущего колебания: φ=φ0+Δφ∙f(t), mφ= Δφ-индекс фазовой модуляции.
- т.е. при изменении исходного сигнала, фаза запаздывает, либо опережает основную частоту. Можем заметить, что изменение мгновенной фазы сигнала вызывает изменение мгновенной частоты сигнала, т.е. частотная и фазовая модуляция – это две стороны одного и того же процесса – угловая модуляция. Девиация частоты и индекс фазовой модуляции связаны между собой: Δω=Ω∙Δφ. Ширина спектра фазомодулируемого сигнала эквивалентна ширине частотно модулируемого сигнала и равно: ΔFm≈2∙Ω∙(mφ+1).
Фазовая манипуляция. Ф.манипуляция – это фазовая модуляция имеющая 2 значения амплитуды. Как правило фазовый сдвиг делают кратным π/2.
