Промежуточные точки для адиабаты 3-4
|
|
1 |
0,267 |
0,8 |
0,365 |
0,6 |
0,546 |
0,4 |
0,963 |

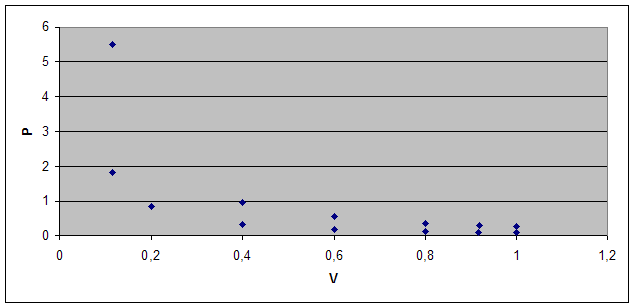

По найденным точкам достраиваем pv – диаграмму.
Рис. 1. PV – диаграмма
Для построения тепловой TS – диаграммы сначала изображаем значения в характерных точках (по табл. 6).

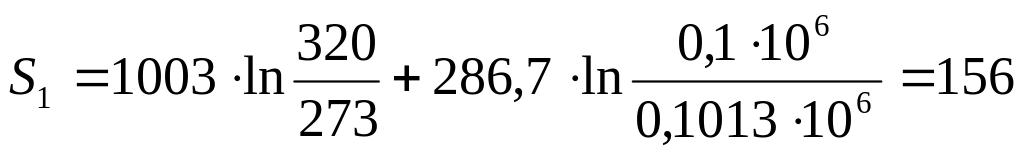

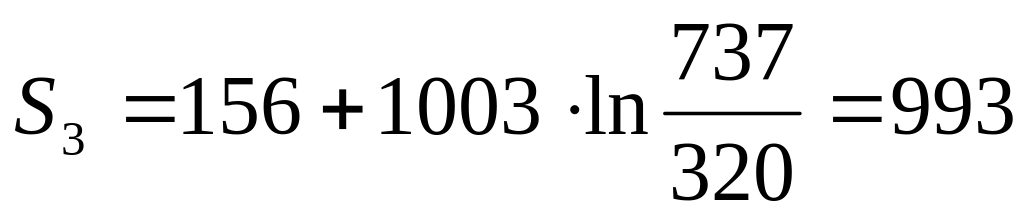

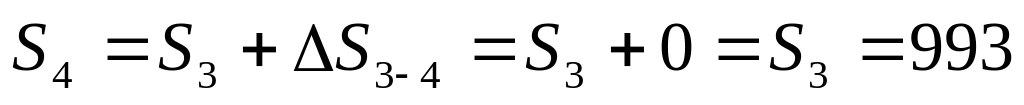

Найдём значения энтропии по формуле:
; (6.25)
где и – нормальные условия.
Тогда
,
;
;
,
;
;
-
Т (К)
S (Дж/кг∙К)
420
156
737
156
2212
993
5082
993
4000
752,8
3000
464
По найденным точкам строим TS – диаграмму
Рис.1.2. TS – диаграмма
7. Расчет цикла со смешанным подводом к газу теплоты (задание 2)
7.1. Исходные данные
Таблица 1.
Исходные данные для расчётов
№ вар. |
цикл |
р1, МПА |
Т1, К |
к |
ε |
ρ |
λ |
6 |
смешанный |
0,1 |
320 |
1,4 |
14 |
1,8 |
1,8 |
7.2. Расчёт параметров цикла
Основными характеристиками рассматриваемого цикла являются степень сжатия ε = , степень предварительного сжатия ρ = и степень повышения давления λ = .
Параметры цикла определяются в характерных точках 1, 2, 3, 4, используя основные характеристики данного цикла, соотношения параметров в процессах 1 – 2 и 3 – 4, а также уравнение состояния идеального газа (7.1)
Определим параметры точки 1:
По формуле 7.1
; (7.1)
где p1 – давление в точке 1, [Па]; T1 – температура в точке 1, [К]; v1 – удельный объём в точке 1, [м3/кг]; М – молярная масса воздуха, [кг/моль];
Из формулы 7.2 можем найти объём V1 в данной точке
= ; (7.2)
Подставив значения R, T1 и p1 в формулу 7.2, получим
;
Определим параметры точки 2:
Объём находим по формуле
; (7.3)
где ε = 14 – степень сжатия.
Подставив значения v1 и ε, получим
;
Температура в точке 2:
; [K] (7.4)
Подставив значения Т1, v2 и v1 в формулу (7.5), получим
;
Давление в точке 2:
; [Па] (7.5)
Определим параметры точки 3.
Объём в точке 3:
;

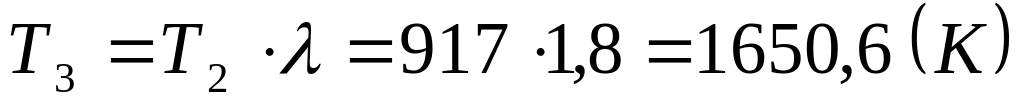

Температура в точке 3:
; [K] (7.6)
;
Давление в точке 3:
; [Па] (7.7)
Определим параметры точки 4.
Объём в точке 4
;
(7.8)
Температура в точке 4
; [K] (7.9)
.
Давление в точке 4:
;
Определим параметры точки 5 из соотношений:
Давление в точке 5 выразим из формулы:
; (7.10)
Тогда
.
Температуру в точке 5 выразим из соотношения:
; (7.11)
Тогда
Все рассчитанные и исходные параметры заносим в таблицу 2.
Таблица 2
Значения параметров точек
№ |
pi, МПа |
Тi, K |
vi, м3/кг |
1 |
0,1 |
320 |
0,917 |
2 |
3,982 |
917 |
0,066 |
3 |
7,168 |
1650,6 |
0,066 |
4 |
7,168 |
2971 |
0,119 |
5 |
0,411 |
1313 |
0,917 |
