5.3 Частина 2. Гнуття і кручення
5.3.1 Послідовність розв’язання задач
Балку розділити на ділянки за характерними перерізами.
Визначити вид епюри поперечних сил на кожній ділянці залежно від зовнішньої навантаги, обчислити поперечні сили в характерних перерізах і побудувати епюри поперечних сил.
Визначити вид епюри гнучих моментів на кожній ділянці залежно від зовнішньої навантаги, обчислити гнучи моменти в характерних перерізах і побудувати епюри гнучих моментів.
Для заданої балки, що має за всією довжиною постійне попереччя, виконати проектний розрахунок, тобто визначити момент опору попереччя гнуттю Wх в небезпечному перерізі, де гнучий момент має найбільше за модулем значення.

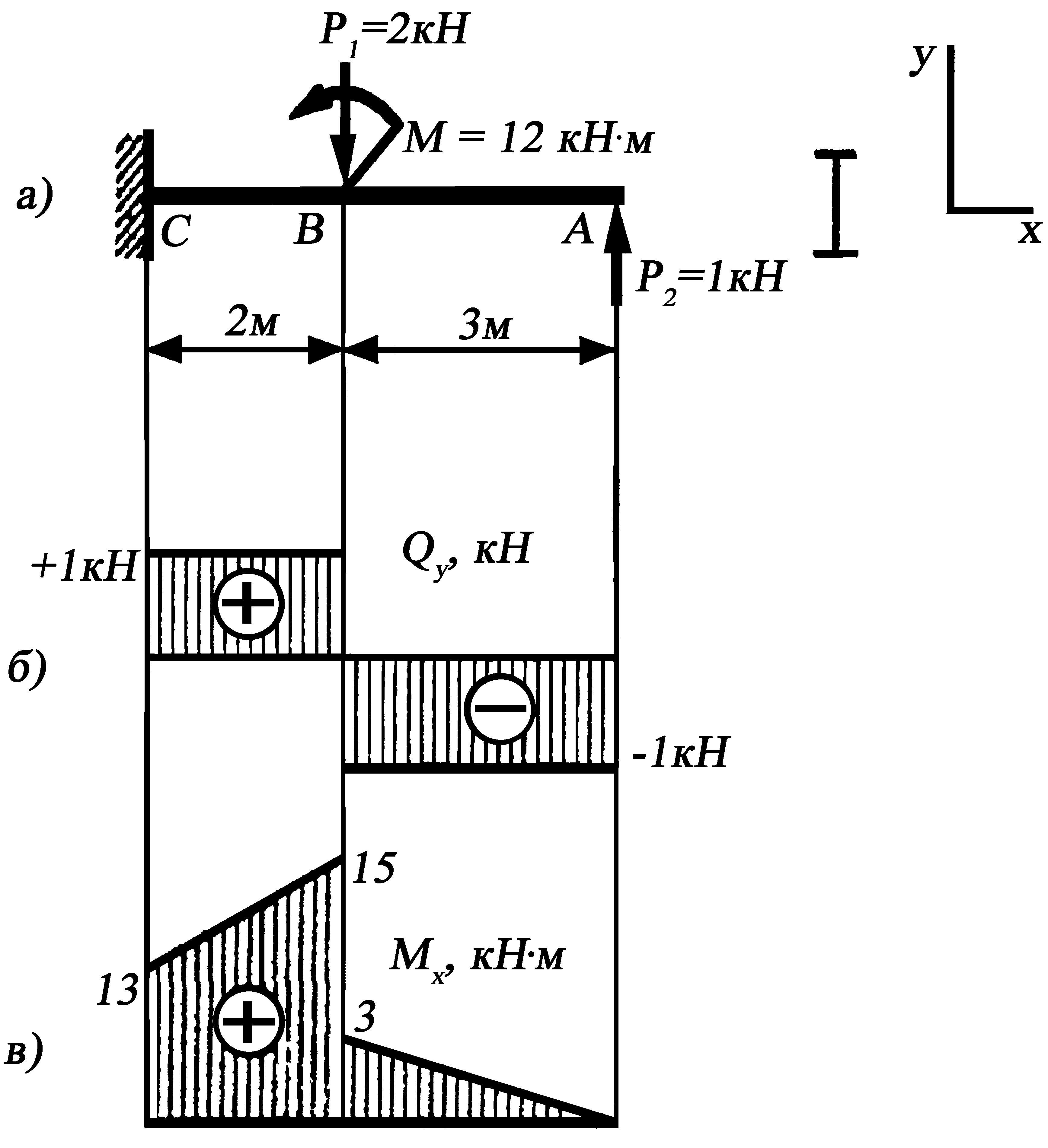

Приклад 1. Для заданої консольної балки (попереччя двотавр, [] = 160 МПа) побудувати епюри поперечних сил Qy і гнучих моментів Мх і підібрати попереччя за сортаментом (рисунок 5.6).
Рисунок 5.6 – Вихідні дані та епюри поперечних сил Qy і гнучих моментів Мх
Розв’язання:
1 Розбиваємо балку на ділянки за характерними перерізами А, В, С.
2 Визначаємо значення величин поперечних сил Qy у характерних перерізах і будуємо епюри (рисунок 5.6, б).
;
;
.

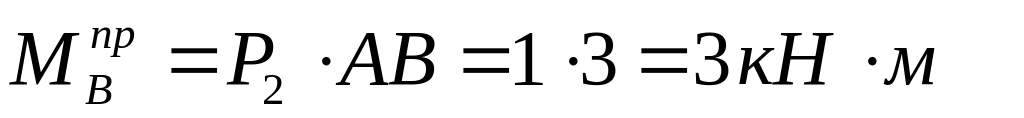

3 Визначаємо значення гнучого моменту Мх у характерних перерізах і будуємо епюри (рисунок 5.6, в)

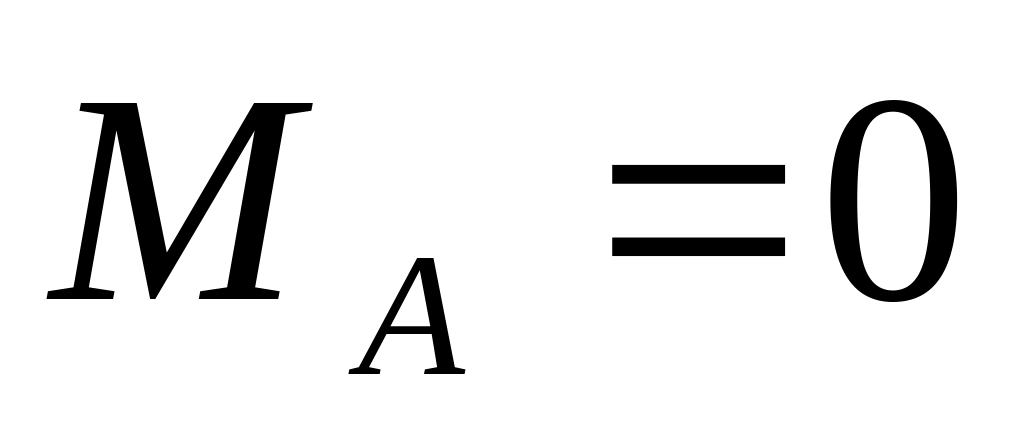

МА=0;
;

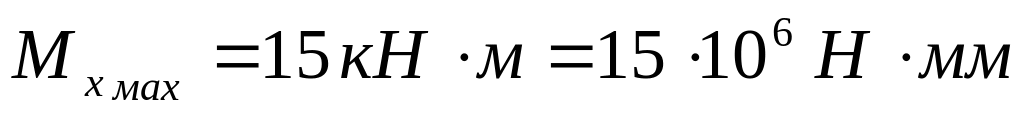

Беручи до уваги найбільше значення гнучого моменту Мх мах у перерізі В (рисунок 5.6, в)
,

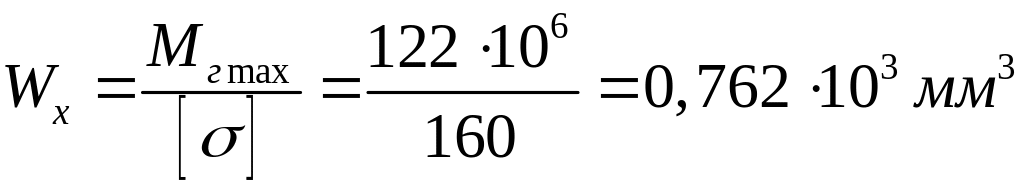

визначаємо момент опору попереччя із залежності:
.
Згідно до ГОСТ 8239-89 на сортамент прокатної сталі в залежності від найбільшого більшого значення моменту опору попереччя вибираємо двотавр №16, для якого W = 109,8 см3, що на користь міцності (див. додаток А).

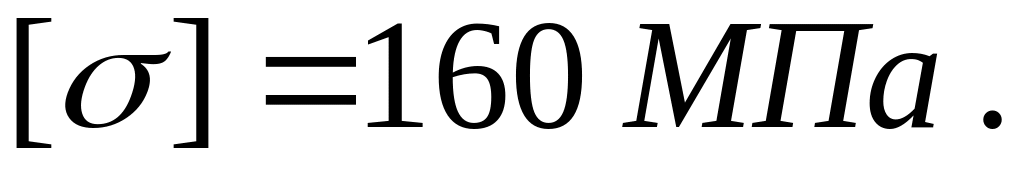

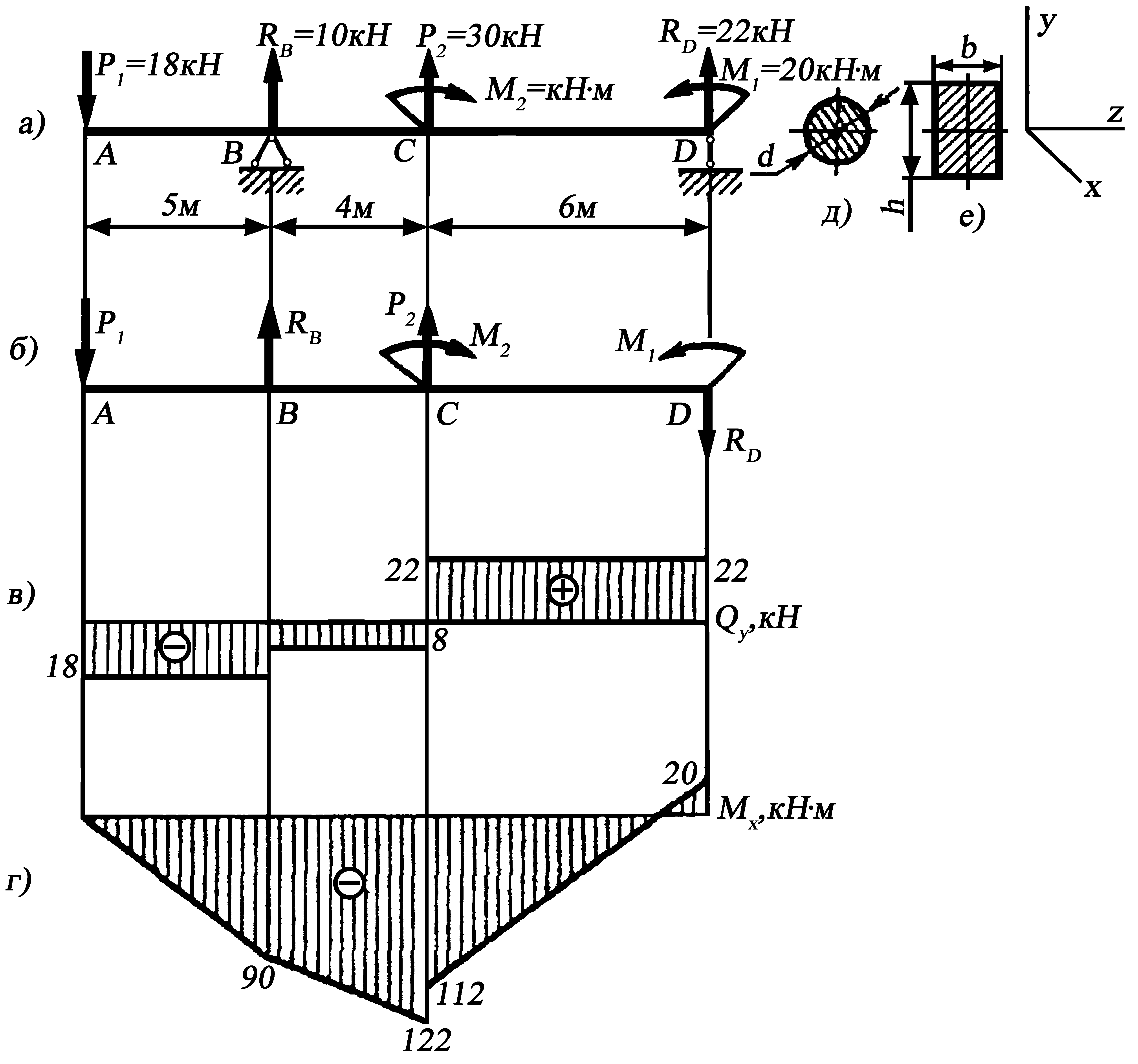

Приклад 2. Для заданої двохопорної балки (рисунок 5.7) визначити реакції опор, побудувати епюри поперечних сил та гнучих моментів і визначити розміри попереччя (h,b) у формі прямокутника або круга (d), прийнявши для прямокутника h / b = 1,5. Вважати
Розв’язання:

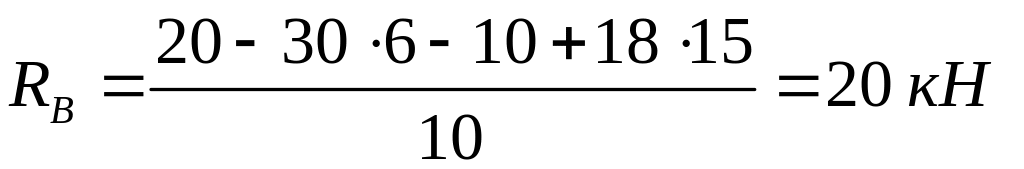

1 Визначаємо опорні реакції
,
Рисунок 5.7 Вихідні дані та епюри поперечних сил і гнучих моментів
двохопорної балки
;
;
;
.
Знак “” у реакції RD указує на те, що напрямок дії реакції потрібно змінити на протилежне, тобто стрілку реакції направити донизу, як показано на робочій схемі (рисунок 5.7,б).

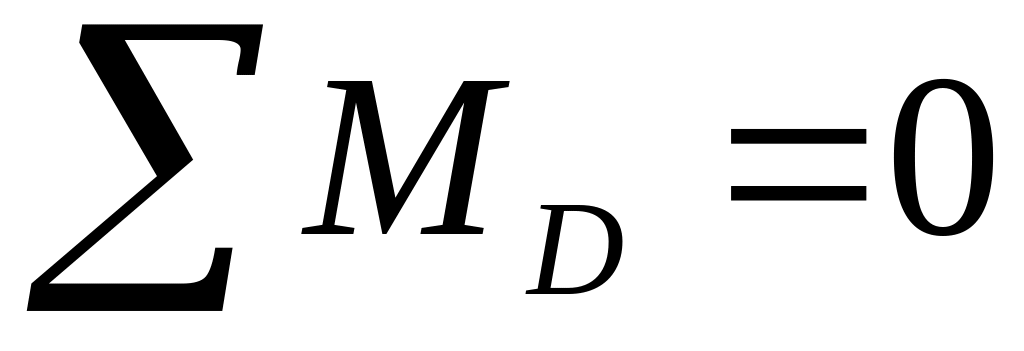

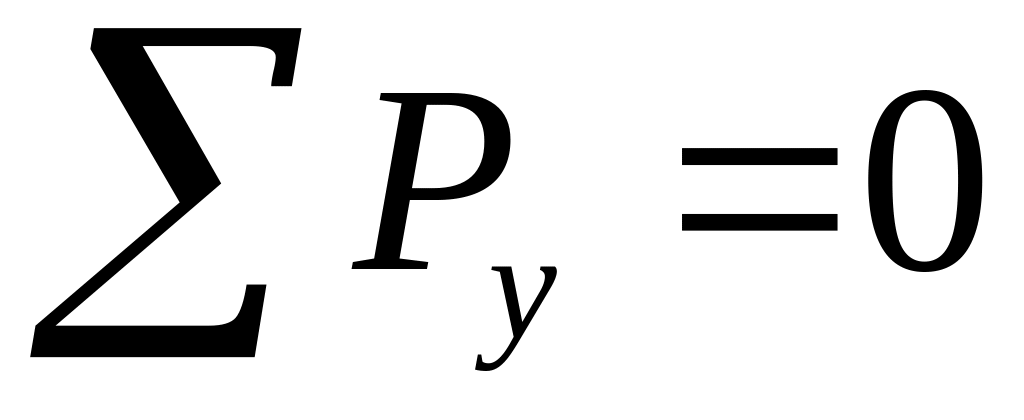

2 Виконуємо перевірку правильності визначення реакцій:
, .
Умова виконується, отже, реакції визначені вірно.
При побудові епюр використовуємо тільки дійсні напрямки.
3 Розбиваємо балку на ділянки за характерними перерізами А, В, С, D (рисунок 5.7, б).

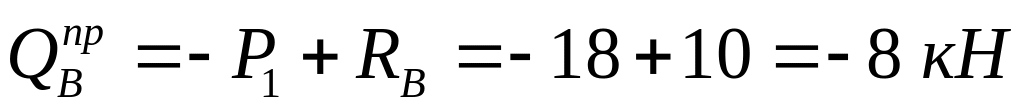

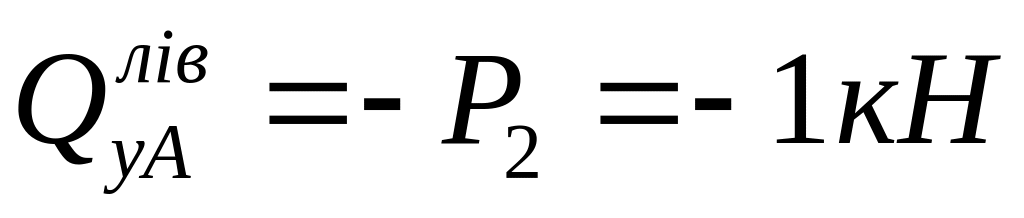

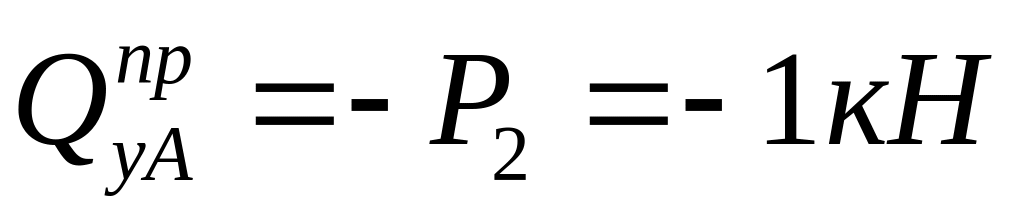

4 Визначаємо в характерних перерізах значення поперечної сили Qy і будуємо епюру ліворуч, праворуч (рисунок 5.7, в) :
;
;
;
;
.

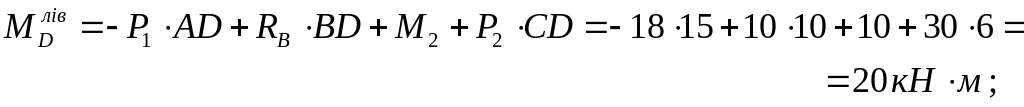

5 Обчислюємо в характерних перерізах значення гнучого моменту Мг й будуємо епюру (рисунок 5.7, г).
;
;
;
;
6 Обчислюємо розміри попереччя даної балки з умов міцності на гнуття за двома варіантами:
а) попереччя прямокутник із заданим співвідношенням сторін (рисунок 5.7,г);
б) попереччя круг (рисунок 5.7, д).

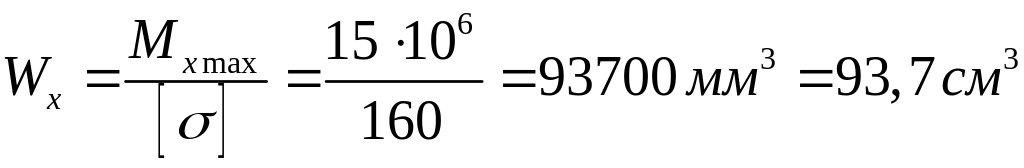

Для визначення розмірів перерізу балки знаходимо момент опору попереччя гнуттю:
.

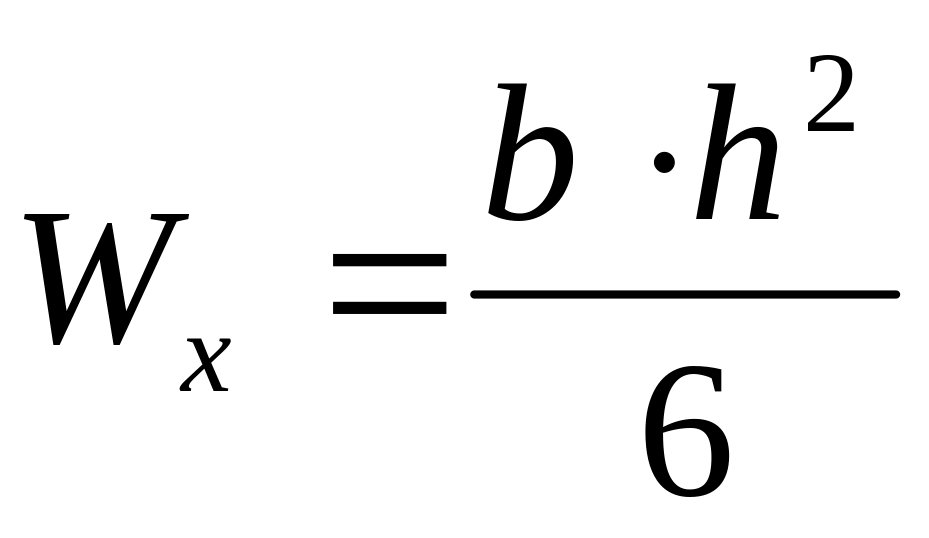

Використовуючи формулу моменту опору попереччя гнуттю для прямокутного перерізу і зважаючи на те, що h = 1,5·b (за умовою завдання), знаходимо :
;

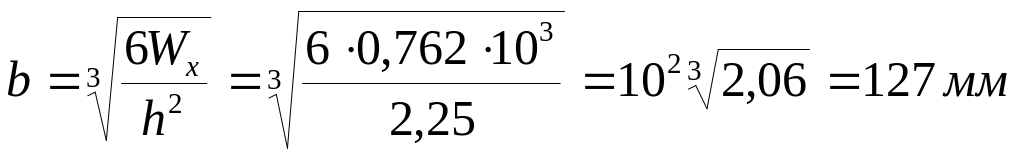

h = 1,5· b = 1,5127 = 190,5 мм .

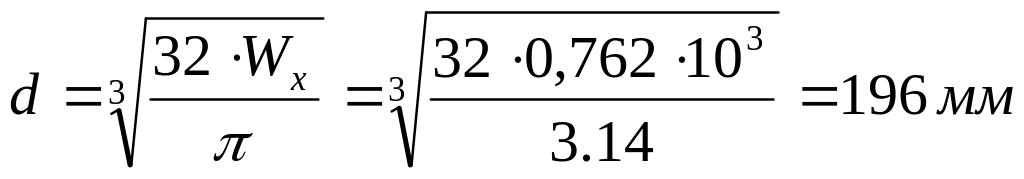

Використовуючи формулу моменту опору попереччя гнуттю для круглого перерізу , знаходимо його діаметр :
.
Таким чином, міцність балки забезпечується, якщо:
при прямокутному попереччі балки сторони прямокутника дорівнюватимуть b=127 мм, h=190,5 мм;
при круглому попереччі балки діаметр круга дорівнюватиме d = 196 мм.
