6. Разработка структуры застройки
Застройка должна включать блокированную малоэтажную застройку, блок-секционную застройку средней этажности – 5 этажей и застройку повышенной этажности – 9-12 этажей.
В основе структуры застройки лежат обитаемые ячейки жилого пространства – жилые дворы. Дворы представляют собой полузамкнутое пространство, раскрытое на благоприятную сторону горизонта и не на магистральную улицу, размер раскрытия колеблется от ½ до ¼ периметра ячейки. Фасады домов, прилегающих к жилым улицам, выставляются прямо по красным линиям улиц.
Размеры ячеек жилых дворов зависят от этажности и отвечают нормативному соотношению поперечник двора равен 2,5 высотам домов, образующих двор.
Таблица 6. Соотношения поперечника двора и этажности домов
Этажность жилых домов |
Поперечник двора, м |
2 |
15-18 |
5 |
42-45 |
9 |
75-80 |
12 |
100 |
Рекомендуется углы, образованные осями застройки при повороте на 90˚ или на другой произвольный угол, застраивать блокировочными элементами, планировка которых позволяет обеспечивать инсоляцию квартир, расположенных в углу, за счет двустороннего размещения комнат в квартирах или другими приемами.
Пропорции застройки разной этажности могут такими:
2 эт – 10%
5 эт – 70%
9 эт – 10%
12 эт – 10%
Количество квартир, необходимых для расселения 30 тыс. человек берется из соотношения коэффициента семейности населения 2,5.
В обязательную структуру двора включаются следующие площадки. Таблица 7. (СНиП 2.07.01-89, п.2.13).
Таблица 7. Нормы расчета структуры жилого двора в зависимости от численности населения.
Площадки |
Удельные размеры площадок, м2/чел. |
Расстояния от площадок до окон жилых и общественных зданий, м |
Для игр детей дошкольного и младшего школьного возраста |
0,7 |
12 |
Для отдыха взрослого населения |
0,1 |
10 |
Для занятий физкультурой |
2,0 |
10—40 |
Для хозяйственных целей и выгула собак |
0,3 |
20 (для хозяйственных целей) 40 (для выгула собак) |
Для стоянки автомашин |
0,8 |
По табл. 10 |
Этажность застройки должна быть тем выше, чем ближе к территории общественного центра.
7. Типы общественных зданий и эскизный проект общественного центра района
Основой структуры общественного центра является открытое общественное пространство – система главных пешеходных улиц и площадей. Проектировщик должен найти рисунок этих открытых общественных пространств – линейных и компактных и застройку общественного центра сформировать по их границам.
Самые серьезные особенности формирования структуры общественного центра района Лисиха связаны с тем, что это территория бывших кирпичных карьеров. Один глубиной 20 м и габаритами 300Х500 м, другой глубиной 5 м и габаритами около 300Х300 метров.
Здесь следует предусмотреть три варианта структуры.
1. Строительство платформы над гаражами, расположенными в днище карьера. Для этого устраиваются опоры с шагом 18Х18 м, высотой 20 м и на опорах располагают платформы – до трех уровней. Существующие гаражи при этом остаются на месте – на днище карьера. СМ. Рис.4-7. На последующей платформе располагаются автостоянки. На один этаж выше – платформа служит техническим этажом, складов и других подземных частей зданий. Наконец, верхняя платформа – на ней располагаются сами здания на дневной поверхности и ее благоустройство. См. Рис.8.
2. Гаражи выносятся с днища карьеров и на пониженных отметках организуется общественный центр. СМ. Рис.
3. Гаражи выносятся с днища карьера и в нем устраивается парк района – в одном карьере и центр района – в другом карьере. СМ. Рис.
Типы общественных зданий и габариты приведены в таблице 4.
Таблица 8. Основные помещения общественных зданий центра
1. Клуб на 300 мест 2. Кинотеатр на 700 мест 3. Библиотека 4. Летний театр |
30 х 60 30 х 69 24 х 24 итого 4446 кв.м 21 х 24 – летн.театр |
Состав зал 21Х30, зал универсальный 18Х36, вестибюль 144 кв.м, ячейки 10 шт 6Х9
Кинозал 30Х45, вестибюль 270 кв.м, кассовый зал 81 кв.м, фойе 270, ячейки 7 шт по 6Х6
Читальный зал 12х12, фондохранилице 6Х12, ячейки 4,5Х4,5 – 3 шт.
|
4. Продовольственный магазин 5. Промтоварный магазин 6. Ресторан на 150 мест 7. Кафе на 50 мест 8. Приемный пункт бытового обслуживания с мастерскими мелкого ремонта и парикмахерской |
45 х 48
42 х 42 21 х 30 12 х 24 24 х 24 итого 5418 кв.м
|
Торговый зал 24Х21, ячейки подсобных помещений
Торговый зал 21Х21, Ячейки подсобных помещений
Обеденный зал 21Х15, кухня 21Х15
Обеденный зал 12Х12, буфет и кухня 12Х12
Вестибюль 12Х12, мастерские – ячейки 6Х9
|
9. Комплекс спортзалов 10. Бассейн
11. Комплекс открытых спортивных площадок общей площадью 3676 кв.м + дорожки и поля безопасности 3500 кв.м |
54 х 72 60 х 30 Итого 5688 минифутбол - хоккей 30х60; теннис 36Х18; баскетбол 26 х 14; волейбол 9 х 18, гимнастич городок18Х30 итого 7150 кв.м |
18Х36- тренировочный зал, зал соревнований 36Х36 с трибунами Ванна 12Х25, ванна 12Х18, раздевалки-душевые 30Х15, вестибюль 12Х12, тренировочный зал 12Х18 |
сад |
15 га |
|
12. Поликлиника 13. Аптека, 14. Раздаточный пункт детской молочной кухни |
15 х 72 12 х 24 12 х 24 |
Ячейки 6Х6, коридор 3 Х 72., Залы 15Х15 – 2 шт
Торговый зал 6Х9, ячейки подсобных помещений
Вестибюль 6Х9, подсобные помещения ячейки. |
Студентам предлагается составить реферат, куда включить планы, фасады и общие виды объектов аналогов из отечественной и зарубежной практики.

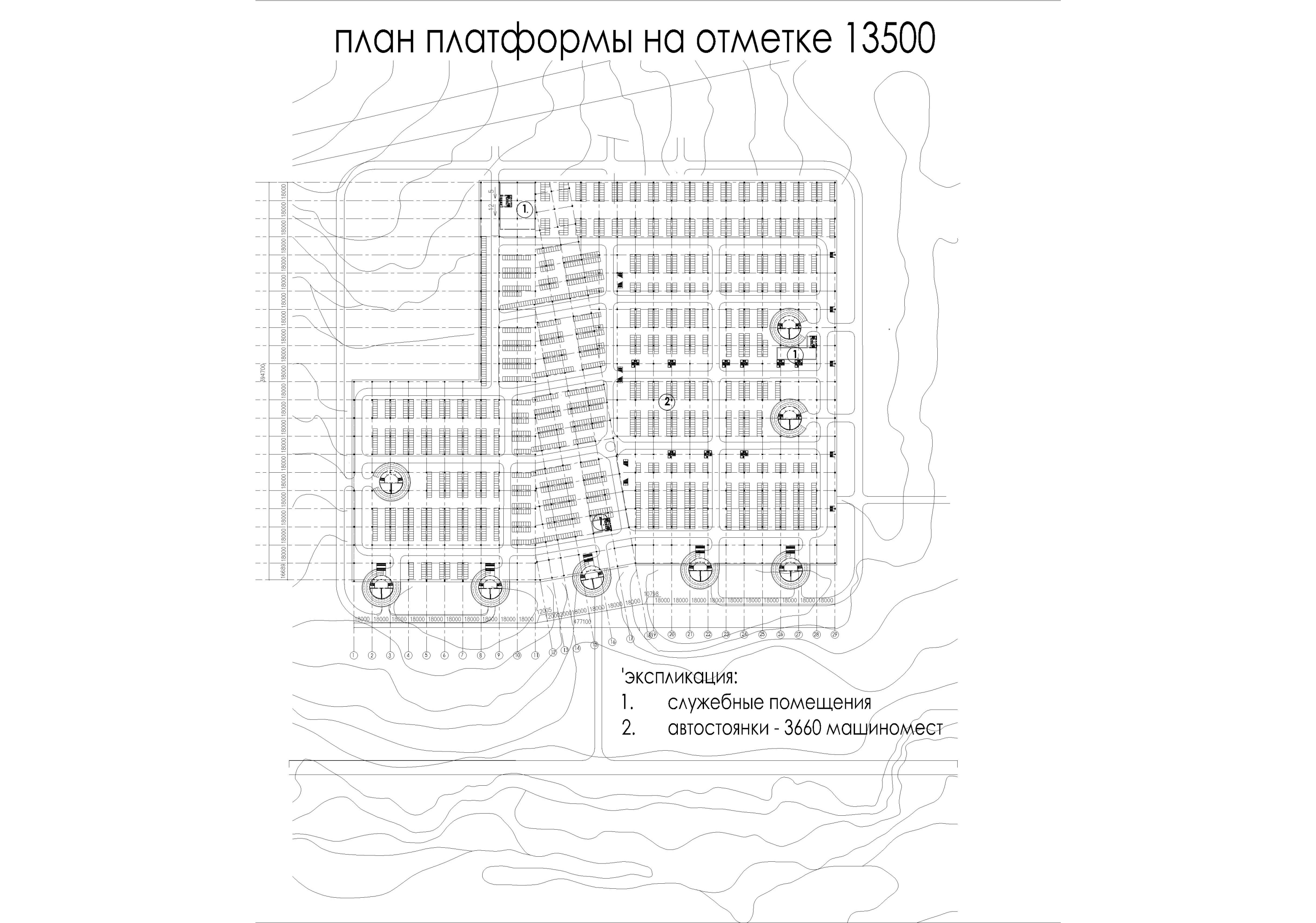

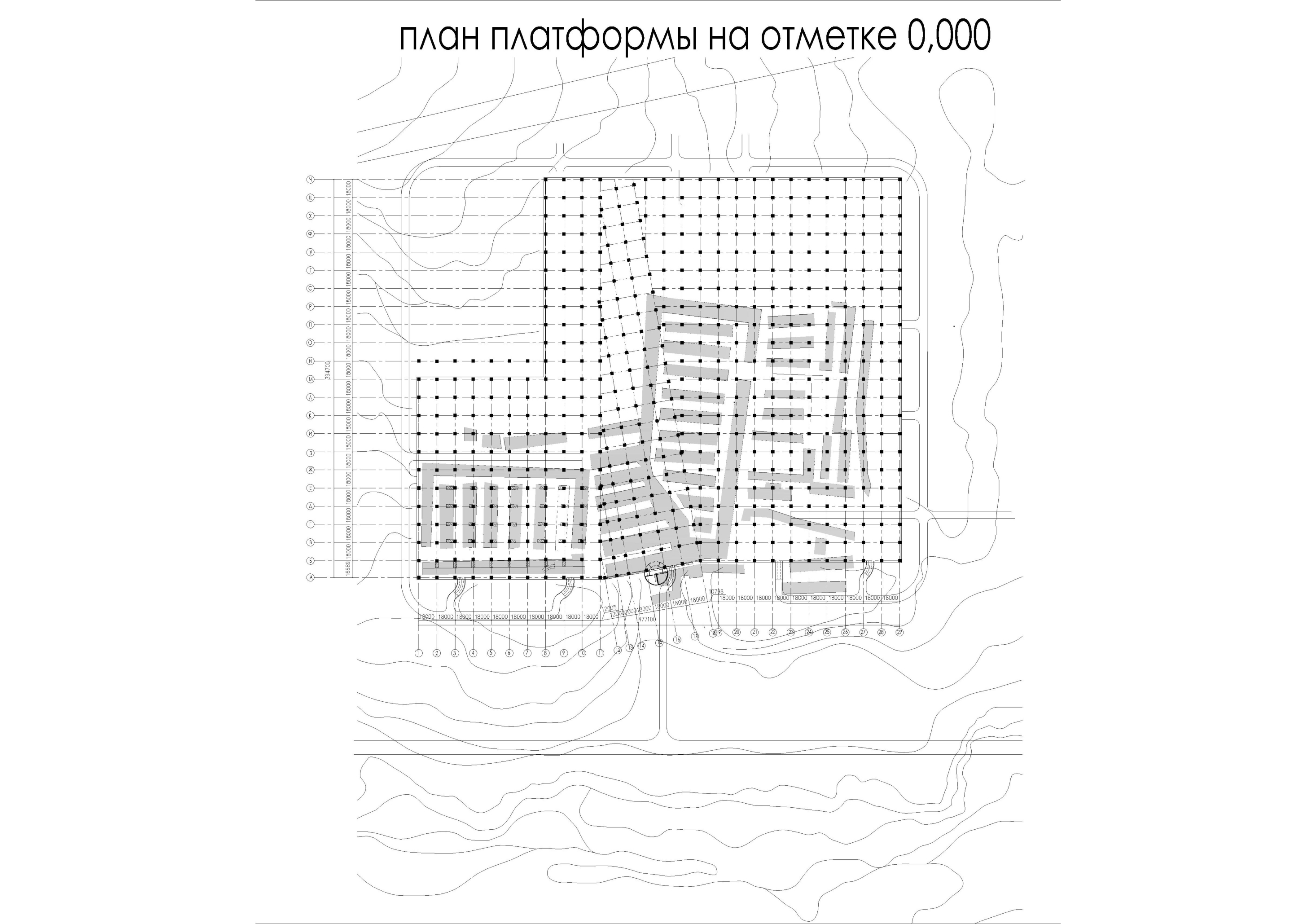

Р ис. 4,5. Планы общественного центра на платформе над северным карьером в районе Лисиха

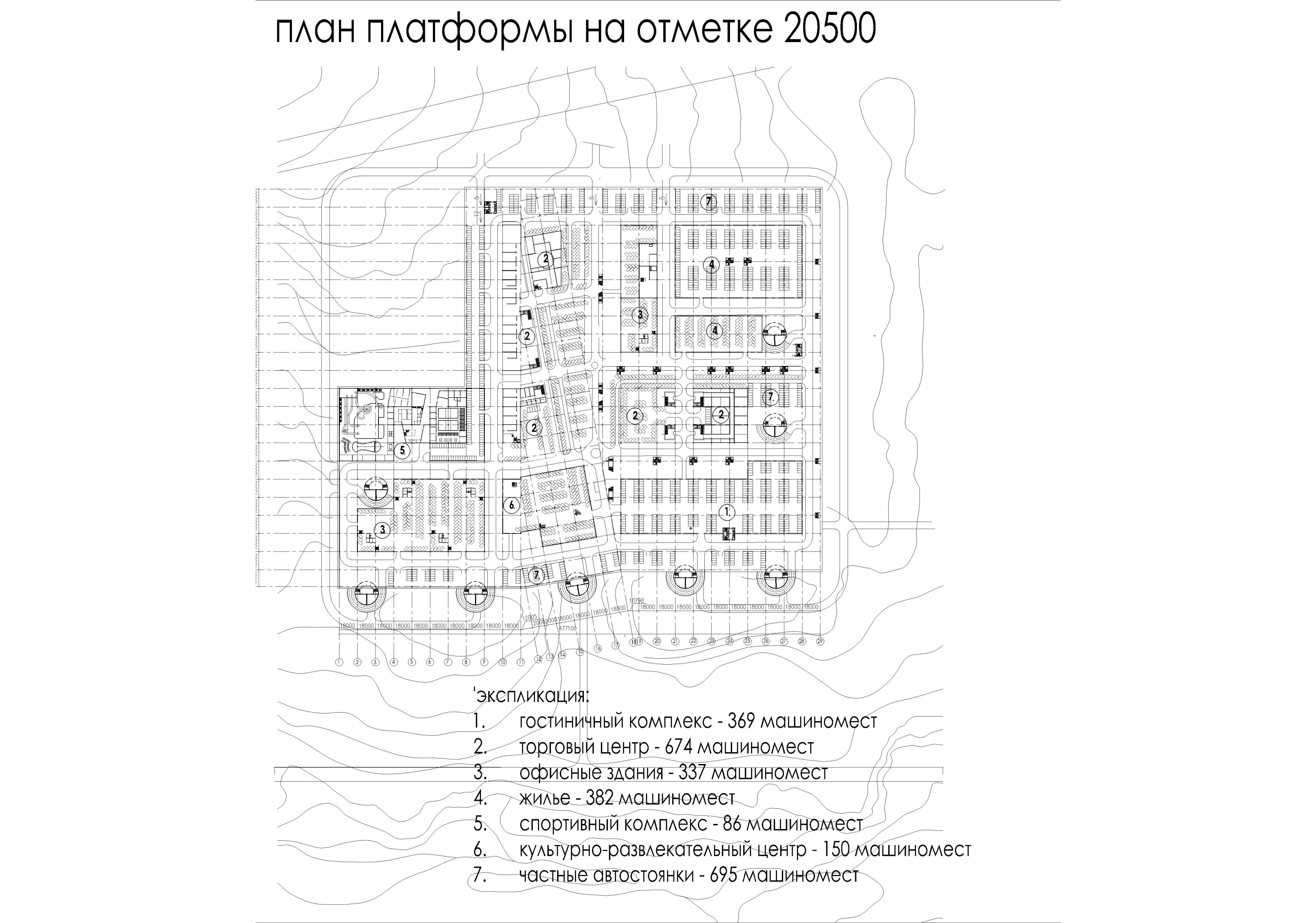

Р ис.6. План общественного центра на отметке 20.5 м
Рис.7 Общий вид общественного центра на платформе над северным карьером в районе Лисиха. Проект студентов группы А-01-1,2 Руководитель А.Г.Большаков
Рис. 8. Общий вид застройки и благоустройства территории общественного центра на платформе над северным карьером в районе Лисиха. Видны фонари над спусками на нижние уровни платформы. Проект студентов А-01-1,2. Руководитель А.Г.Большаков.

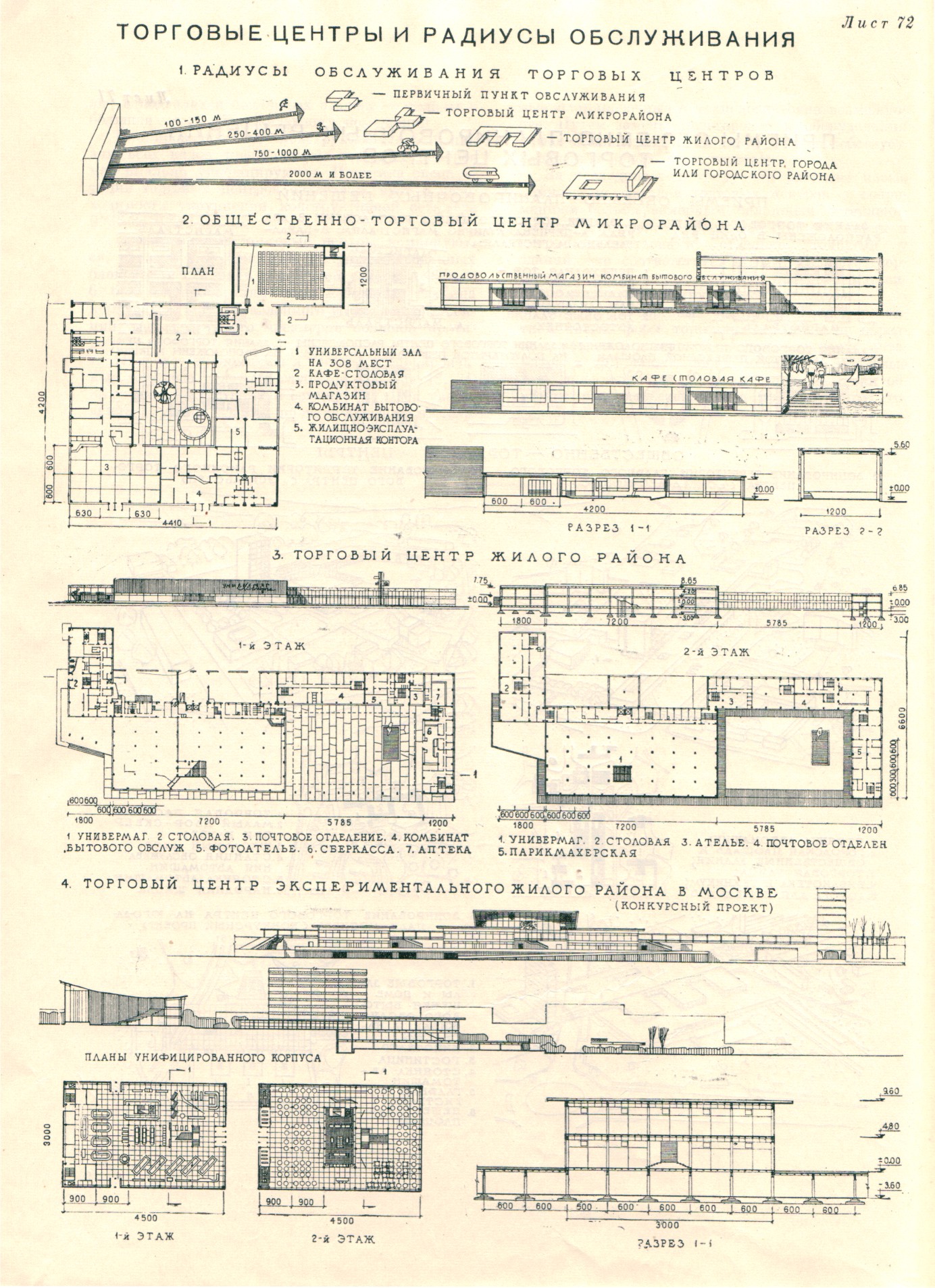

Рис. 9. Примерный состав и габариты торговых зданий районного центра

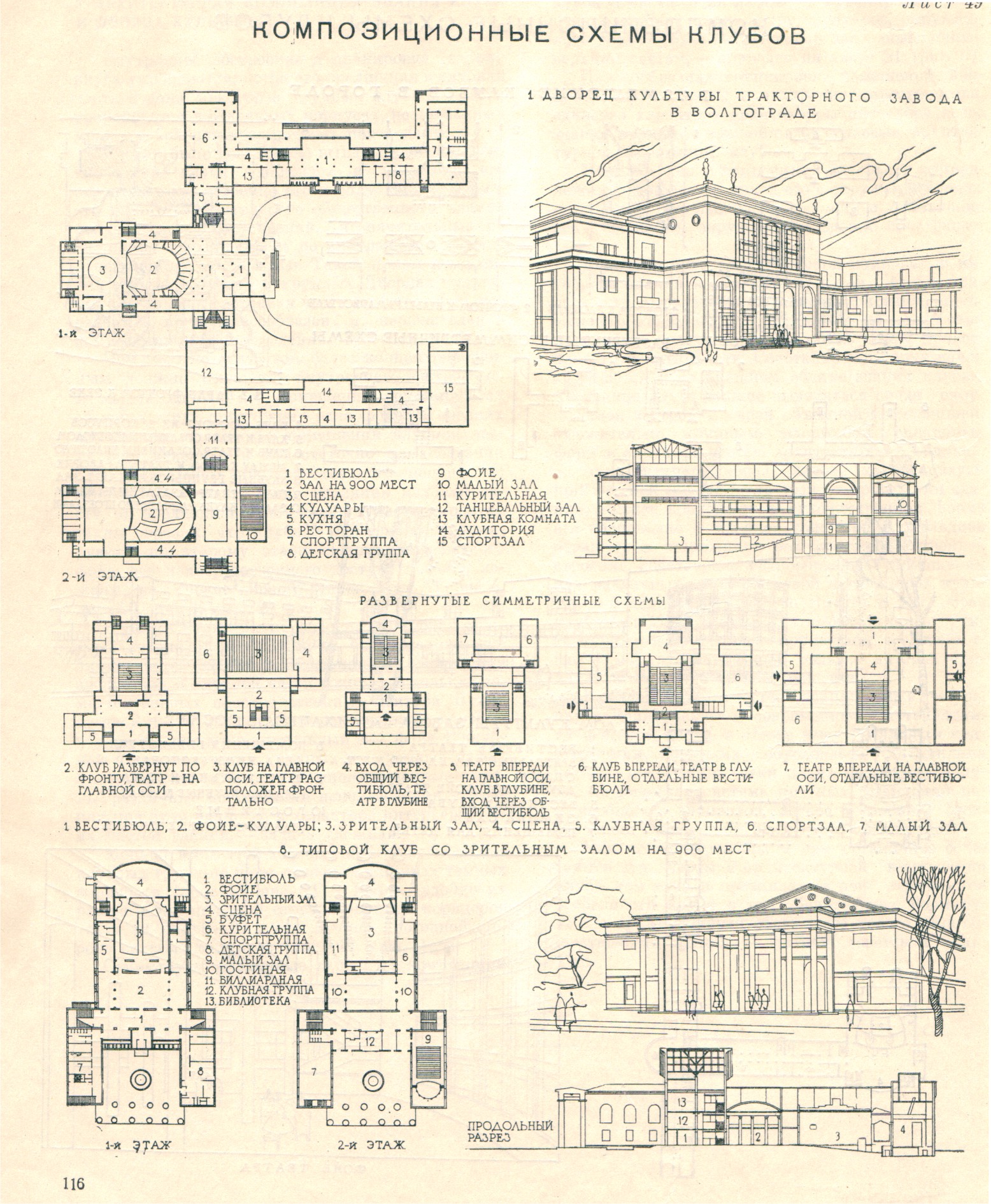

Рис. 11. Примерная структура и состав помещений клуба

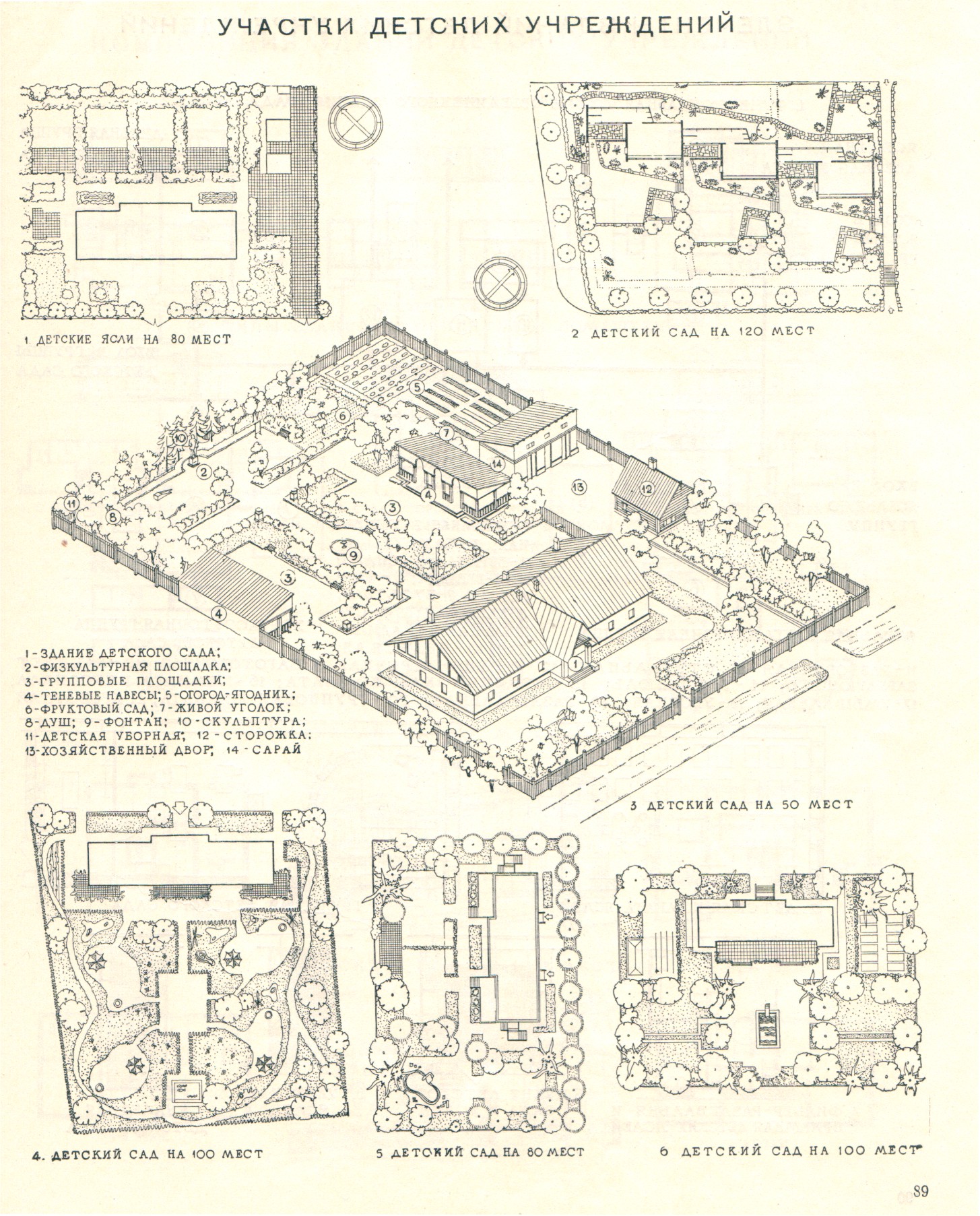

Рис. 12. Участок детского сада

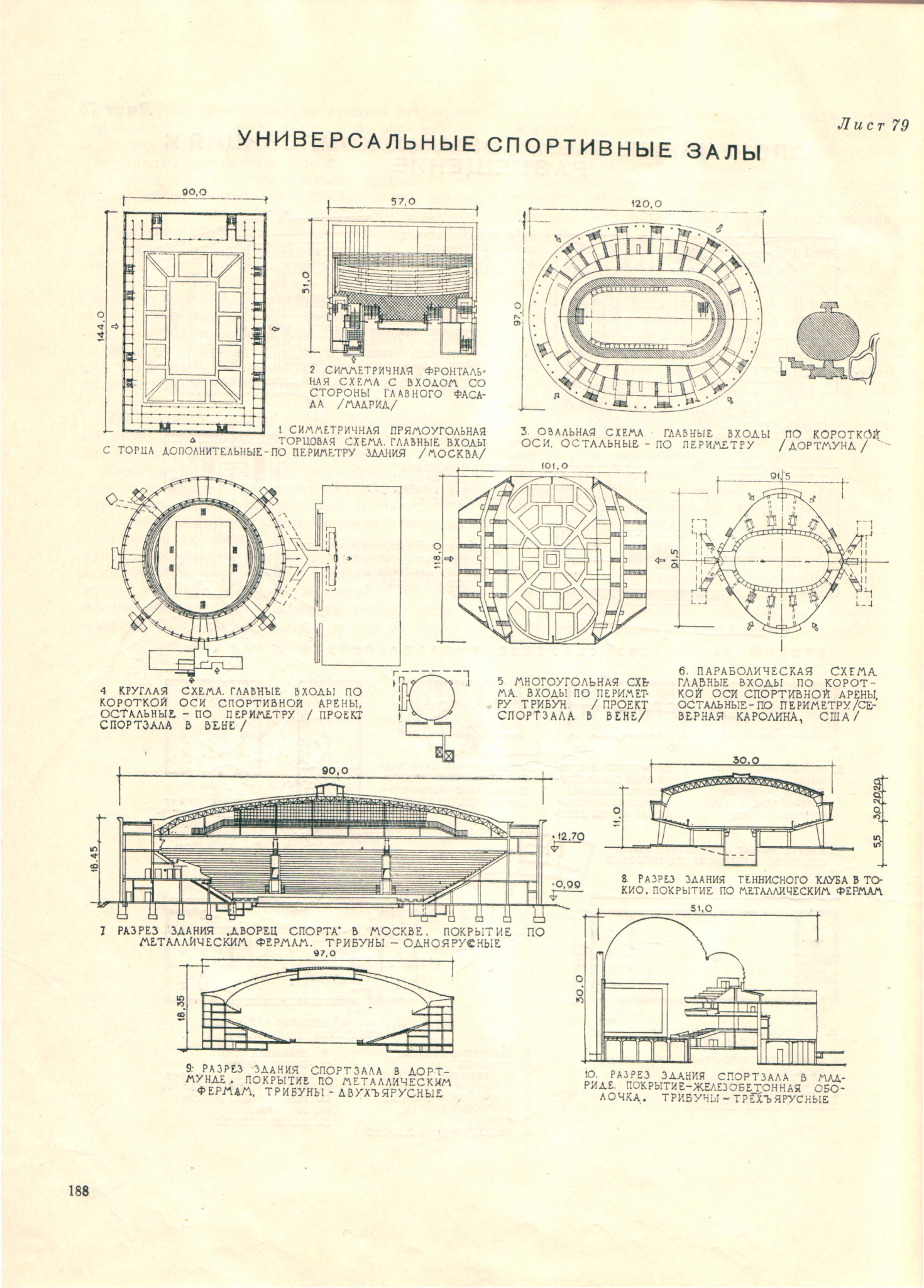

Рис. 13. Примерная структура спортивных залов

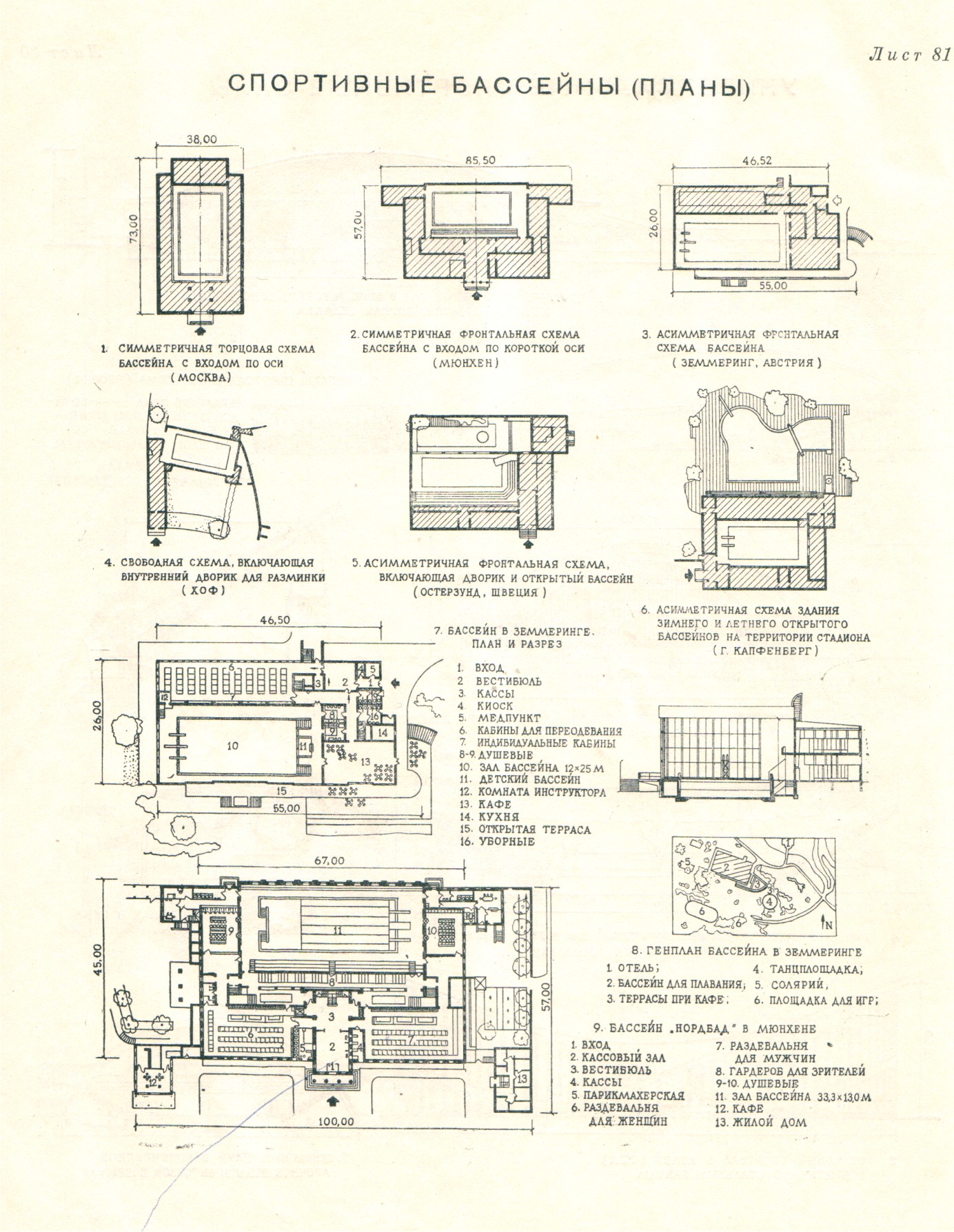

Рис. 14. Примерная структура бассейна.
