Построение полигона по румбам
(4 часа)
Для выполнения работы необходимо иметь: геодезический транспортир, линейку, треугольник и измеритель.
Задание 1: Построить план по заданным румбам и длинам линий.
Задание 2: Выявить ошибки, увязать полигон.
Задание 3: Вычислить внутренние углы и координаты вершин полигона с помощью решения геодезических задач.
П орядок выполнения первого задания:

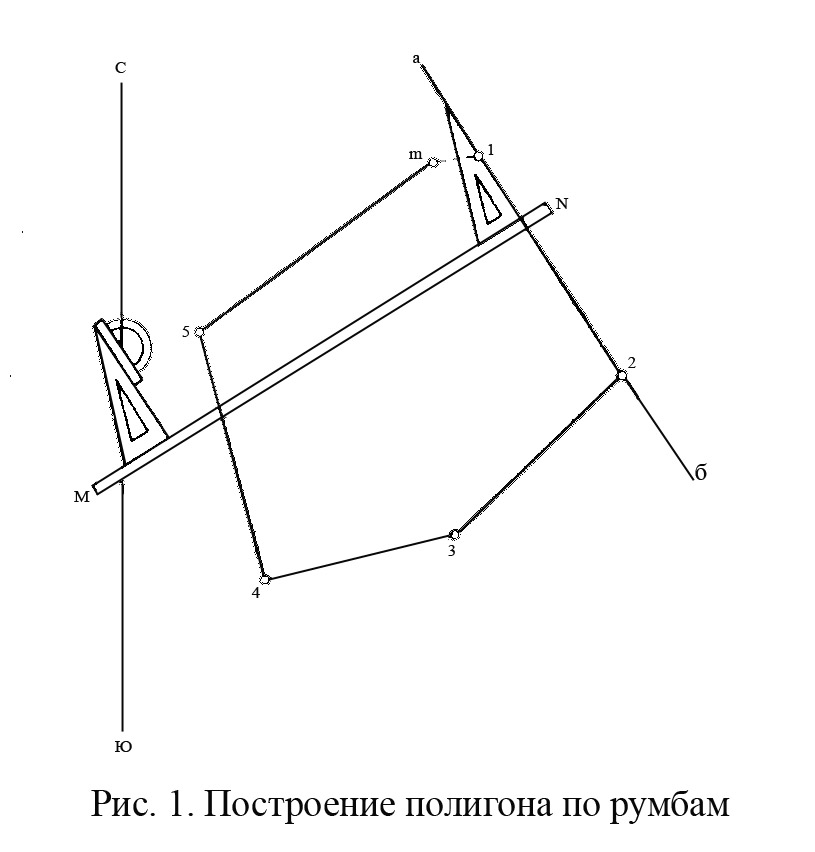

Каждый студент должен выбрать из приложения 1 свой вариант, соответствующий порядковому номеру. На листе бумаги формата А3 проводят линию меридиана, намечают первую точку 1 так, чтобы полигон полностью разместился на бумаге (рис. 1).
В произвольной точке линии меридиана центр транспортира прикладывают так, чтобы отсчет был равен величине румба первой линии, а ребро транспортира показывало нужное направление. К ребру транспортира прикладывают катет треугольника, который перемещают по линейке МN до точки 1 и проводят линию аб. На ней от точки 1 откладывают в масштабе длину первой линии и получают точку 2.
При точке 2 строят азимут следующей линии, откладывают ее длину и получают точку 3 и т. д.
Порядок выполнения второго задания:
Известно, что полевые измерения и графические построения сопровождаются ошибками, поэтому при отложении последней линии 5—1 полигон не сомкнется, получится разрыв m—1 (см. рис. 1). Отрезок m—1 называется линейной или абсолютной невязкой. Она может быть измерена измерителем и масштабной линейкой. Появление невязки вполне закономерно, но оставить ее нельзя, так как при вычерчивании полигон окажется разорванным. Надо невязку ликвидировать, т. е. полигон увязать. Конечно, производить увязку можно только в том случае, если невязка не очень большая, т. е. допустимая. О допустимости судят не по абсолютной, а по относительной невязке, т. е. по отношению абсолютной невязки m—1, которую обозначим через ∆, к периметру Р. Это отношение не должно превышать 1 : 200, т. е. ∆ /Р< 1/200
Допустимую невязку уничтожают путем смещения всех точек, кроме первой, по линиям параллельным невязке. Полагая, что ошибки нарастают пропорционально длине хода, можно считать, что невязка ∆Р=1А0 есть функция длины всего хода. Величину сдвига точек хода ВоСоDоЕо можно определить графическим и аналитическим методам.

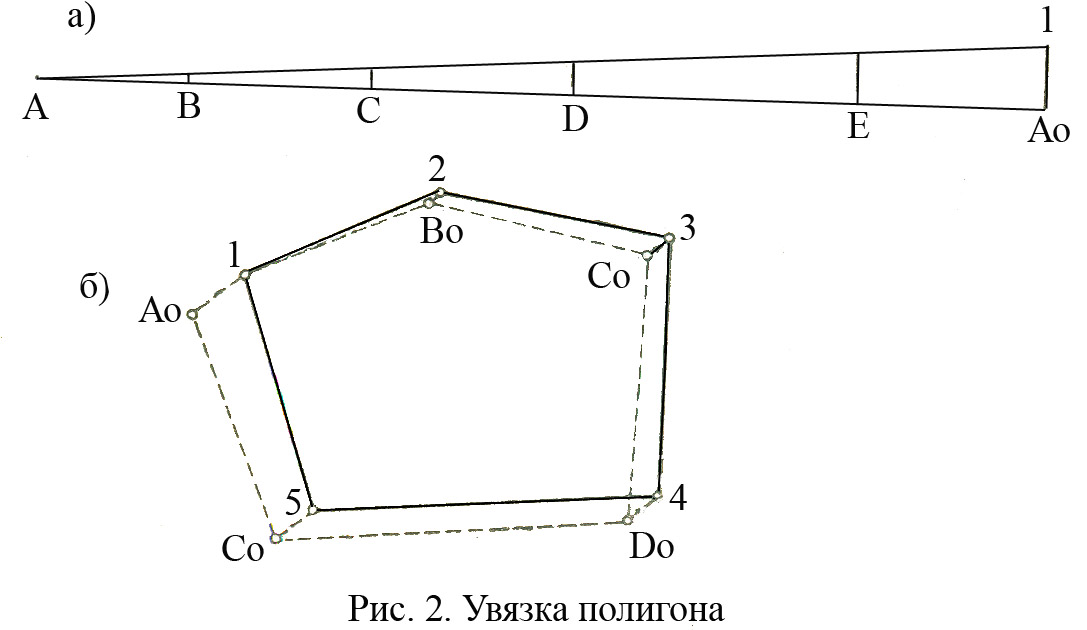

При графическом методе распределение невязки производится следующим образом. На бумаге проводят прямую линию, на которой в произвольном масштабе откладывают длины линий хода и получают точки АВСDЕАо (рис. 2а). На перпендикуляре в точке Ао откладывают невязку 1Ао, получают точку 1 и соединяют ее с точкой А.
Перпендикуляры, построенные в точках ВСDЕ, проведенные до пересечения с линией ААo, дадут величины смещения соответствующих точек. Отложив от точек Во, Cо, Dо, Ео (рис. 2 б) эти отрезки по линиям, параллельным невязке, получают окончательное положение точек 1,2,3,4,5.
Аналитический способ распределения невязки состоит в математическом расчете величины сдвига каждой точки хода. Для этого невязку делят на число сотен периметра Р и узнают линейный сдвиг, приходящийся на каждые 100 м. Обозначим его через ∆о. Затем вычисляют невязку, приходящуюся на каждую линию, для этого ∆о умножают на число сотен длины каждой линии.
Невязки на линии рассчитывается по формулам:
∆1 = ∆оАВ; ∆2= ∆оВС; и т.д.
Величина сдвига каждой точки полигона получается путем сложения невязок, приходящихся на все предшествующие линии. Так, например, точку 2 надо сдвинуть на величину ∆1, точку 3 — на величину ∆1+∆2 и т. д. Отложив эти величины в масштабе по линиям, параллельным невязке Ао1, получают точки 2,3,4,5.

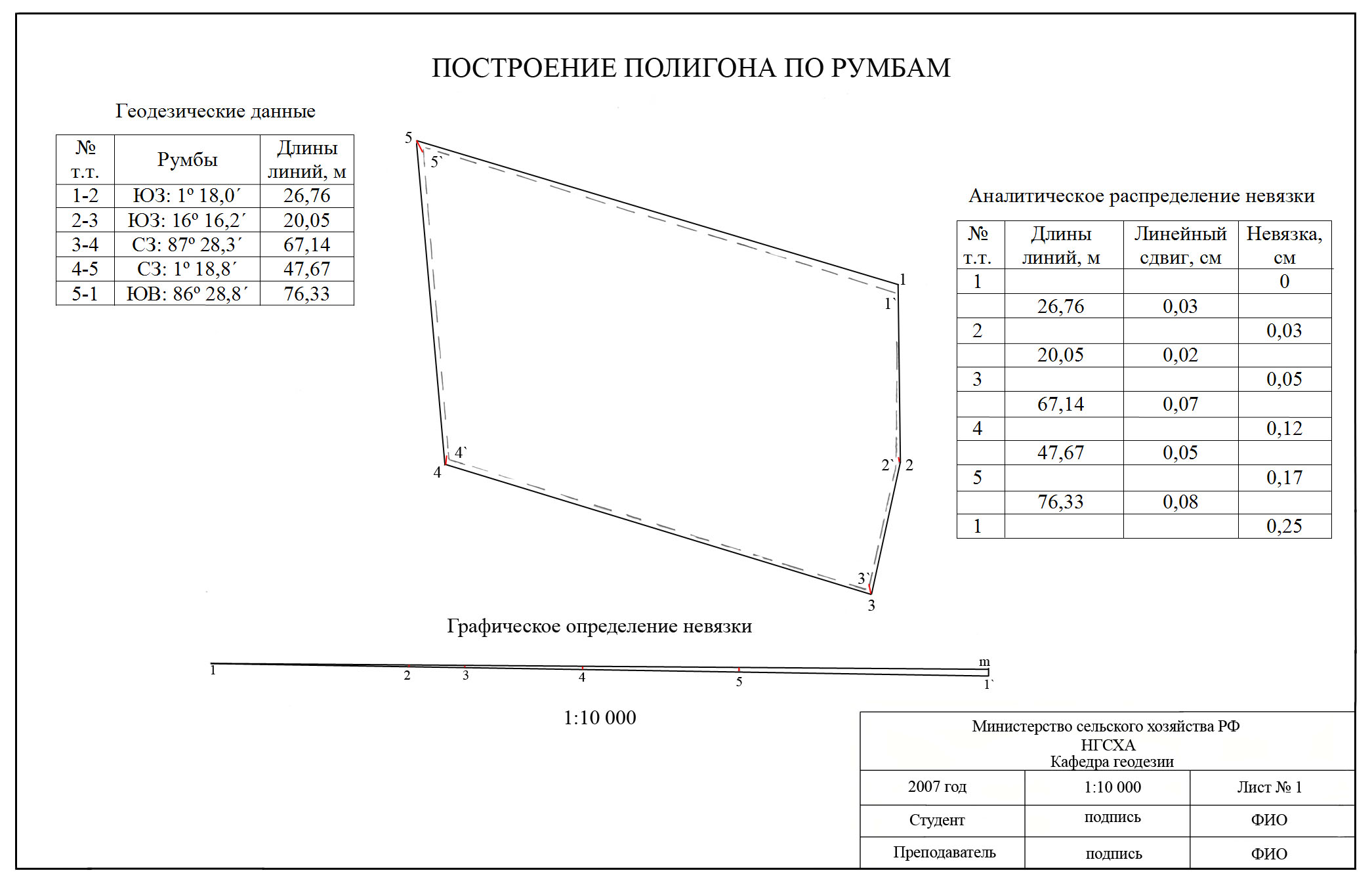

Пример оформления работы представлен на рис. 3. Размеры штампа приведены в приложении 2.
Порядок выполнения третьего задания:
Внутренние углы полигона вычисляют по известным дирекционным углам. Для этого румбы пересчитывают в дирекционные углы. Внутренний угол между двумя линиями равен дирекционному углу предыдущей линии плюс 1800 и минус дирекционный угол последующей линии: = αi + 1800 – αi+1
Координаты точек поворота полигона вычисляют при решении прямой геодезической задачи. Координаты точки 1 равны Х: 6667000 + 0000N00; Y: 4513000 + 0000N00; где N – номер варианта. Чтобы вычислить координаты 2 точки нужно вычислить приращения координат: ∆Х1-2 = d1-2 cos r1-2; ∆Y1-2 = d1-2 sin r1-2. А затем к координатам точки 1 плюс или минус соответствующее приращение координат между этими точками: Х2 = Х1 + ∆Х1-2; Y2 = Y1 + ∆Y1-2
