4. При вычислении оценки точности определения площадей учесть:
— если площадь участка определяется по аналитическим (вычисленным) координатам точек, на погрешность площади влияют только погрешности измерений на местности (главным образом относительные погрешности измерения линий), которые определяются по формуле: mpi=Р/2000
— если площадь участка определяется по плану, на погрешность площади влияют:
а) погрешность измерения на местности.
б) погрешности нанесения точек границы участка на план:
mpi= mi (М/10000)√Р, где: mi = 0,018 см — погрешности нанесения точек на план по координатам, mi = 0,04 см — погрешности положения контурных точек на плане
в) погрешности определения высот и оснований фигур на плане (0,01 см): mpi= 0,01 (М/10000)√Р
— если площадь участка определяется планиметром по плану, на погрешность площади влияют:
а) погрешность измерений на местности.
б) погрешности нанесения на план точек границы участка (по координатам или контурных).
в) погрешности определения площади планиметром (двукратным обводом): mpi= 0,5с + 0,007(М/10000)√Р + 0,0003Р, где с – цена деления планиметра.
Суммарная погрешность определения площади вычисляется по формуле:
m2p = ∑ m2pi
Пример: Оценить точность определения площади пашни. Площадь данного участка Р = 112 га определена двумя обводами планиметра на плане масштаба 1:10000. Цена деления планиметра с = 0,08755 га. Участок заключён в основном между контурными точками.
На погрешность площади влияют:
1. Погрешности измерений на местности: mp1= 112 / 2000 = 0,06 га
2. Погрешности положения контурных точек на плане: mp2= 0,04 (10000 / 10000) √112 = 0,42 га
3. Погрешности определения площади планиметром:
mp3= 0,5 × 0,09 + 0,007 (10000/10000)√112 + 0,0003 × 112 = 0,15 га
Суммарная погрешность определения площади: m2p = 0,062 + 0,422 + 0,152 = 0,22 га
Ответ: Площадь пашни определена с погрешностью mp = 0,47 га
Работа оформляется на копии плана, пример его оформления в приложении 4.
Лабораторная работа № 4
________________________________________________________________
ПЕРЕХОД ОТ ОДНИХ СИСТЕМ ПЛОСКИХ ПРЯМОУГОЛЬНЫХ КООРДИНАТ К ДРУГИМ
(4 часа)
Аналитический метод применяется при наличии двух исходных пунктов. Перевычисление координат производится по формулам:
(1)
где - координаты перевычисляемого пункта i в системе 1942 г.;
Xi, Yi - координаты перевычисляемого пункта i в строй системе;
X1, Y1 – координаты исходного пункта, принятого за начальный, в старой системе;
δxi, δyi – поправки координат исходного пункта, принятого за начальный.
Задание: по двум исходным пунктам 1 и 2 перевычислить координаты пунктов А, В и С (межевых знаков) из местной системы в систему 1963 года, а затем все координаты поворотных точек землепользования путем решения прямой геодезической задачи.
Порядок выполнения работы
1. Выбрать по своему варианту (таблица 11) по две пары исходных прямоугольных координат в местной системе и СК-63 г. Варианты задания: 1-2; 1-3; 1-4; 1-5; 1-6; 1-7; 1-8; 1-9; 2-3; 2-4; 2-5; 2-6; 2-7; 2-8; 2-9; 3-4; 3-5; 3-6; 3-7; 3-8;3-9; 4-5; 4-6; 4-7; 4-8; 4-9; 5-6; 5-7; 5-8; 5-9; 6-7; 6-8; 6-9; 7-8; 7-9; 8-9.
Таблица 11
Название пункта |
Система координат |
|||
местная |
СК-63 |
|||
X |
Y |
X` |
Y` |
|
1 |
8595,459 |
2229,426 |
6173958,074 |
3280437,096 |
2 |
8595,343 |
2233,844 |
6173957,987 |
3280441,515 |
3 |
8559,638 |
3042,850 |
6173927,540 |
3281250,746 |
4 |
8165,660 |
2633,277 |
6173530,904 |
3280843,737 |
5 |
7640,410 |
2196,706 |
6173002,821 |
3280410,584 |
6 |
7514,164 |
1649,699 |
6172873,021 |
3279864,402 |
7 |
7659,294 |
1641,623 |
6173018,097 |
3279855,383 |
8 |
8211,490 |
1641,820 |
6173570,290 |
3279851,991 |
9 |
8965,710 |
2452,240 |
6174329,770 |
3280657,502 |
10 |
7623,516 |
3159,999 |
6171536,521 |
3282145,636 |
Получить у преподавателя три пары координат в местной системе, которые необходимо перевычислить в СК-63 г. Вписать исходные и перевычисляемые пункты в таблицу 12.
Таблица 12
Название пункта |
Система координат |
|||
местная |
СК-63 |
|||
X |
Y |
X` |
Y` |
|
Исходные пункты |
||||
1 |
8595,459 |
2229,426 |
6173958,074 |
3280437,096 |
10 |
7623,516 |
3159,999 |
6171536,521 |
3282145,636 |
Перевычисляемые пункты |
||||
А |
8615,623 |
5366,555 |
|
|
В |
7713,214 |
4186,785 |
|
|
С |
8994,788 |
1899,369 |
|
|
2. Вычислить угол поворота координатных осей (δα) и изменение масштаба. По формулам: , найти дирекционный угол и сторону 1-10 в СК-63 г. И по аналогичным формулам , найти дирекционный угол и сторону 1-10 в местной системе координат. Вычисления свести в таблицу 13. При вычислениях в СК-63 для X´ отбросить первые тир цифры (617) и для Y´ - (328).
Таблица 13
Показатели |
Система координат |
|
местная |
СК-63 |
|
1. Вычисление угла поворота координатных осей |
||
Y10 |
3159,999 |
2145,636 |
Y1 |
2229,426 |
0437,096 |
Δy |
930,573 |
1708,54 |
X10 |
7623,516 |
1536,521 |
X1 |
8595,459 |
3958,074 |
Δx |
-971,943 |
-2421,553 |
tg α |
-0,957436 |
-0,705555 |
α1-10 |
43º 45,3´ |
35º 12,3´ |
δα |
8º 33,0´ |
|
2. Вычисление изменения масштаба |
||
S1-10 |
1345,60 |
2963,62 |
δm |
1,202451 |
|
m |
2,202451 |
|
3. Вычисление коэффициентов исходного пункта |
||
k1 |
0,327414 |
|
k2 |
-1,177978 |
3. Вычислить коэффициенты по формулам: ; , где m – изменение масштаба (m = 1 + δm);
δm – относительная поправка длины (δm = (s´1-10 - s1-10) / s1-10);
δα – угол поворота координатных осей (δα = α`1-10 – α1-10).
4. Вычислить координаты перевычисляемых пунктов А, В и С по формулам (1). За начальный пункт принимаем исходный пункт 1 (таблица 14). Вычисленные координаты с учетом отброшенных трех первых цифр (617) для Х и (328) - для Y записать в таблицу 12. Для пункта А: Х = 6177850,755 м; Y = 3290905,966 м (отбрасывали 328, но записываем 329, т.к. 3280000 + 10905,966 = 3290905,966).
Таблица 14
Показатели |
А |
В |
С |
Xi |
8615,623 |
7713,214 |
8994,788 |
Х1 |
3958,074 |
3958,074 |
3958,074 |
δх1 |
-4637,385 |
-4637,385 |
-4637,385 |
Хi - Х1 |
4657,549 |
3755,14 |
5036,714 |
Yi |
5366,555 |
4186,785 |
1899,369 |
Y1 |
437,096 |
437,096 |
437,096 |
δy1 |
-1792,33 |
-1792,33 |
-1792,33 |
Yi – Y1 |
4929,459 |
3749,689 |
1462,273 |
-k1(Yi – Y1) |
-1613,97 |
-1227,70 |
-478,77 |
-k2(Хi - Х1) |
5486,49 |
4423,47 |
5933,14 |
+k1(Хi - Х1) |
1524,95 |
1229,48 |
1649,09 |
-k2(Yi – Y1) |
5806,79 |
4417,05 |
1722,53 |
X´i |
7850,755 |
6271,602 |
9811,773 |
Y´i |
10905,966 |
8040,991 |
3478,654 |
5. Остальные поворотные точки землепользования вычисляются путем решения прямой геодезической задачи и оформляются в ведомости вычисления координат теодолитного хода. Запроектировать замкнутый теодолитный ход, опирающийся на пункты А и В. Для каждой линии вписать дирекционный угол и длину с плана, рассчитать приращение координат. Для пунктов А и В вписать координаты в системе 1963 г., путем прибавления приращения получить координаты для всех остальных пунктов. Контролем служит совпадение координат пунктов А и В.
Таблица 8
№ точек |
Дирекционные углы |
Горизонтальные проложения |
Приращения координат |
Координаты |
||||||
вычисленные |
увязанные |
|||||||||
ΔX |
ΔY |
ΔX |
ΔY |
X |
Y |
|||||
А |
|
|
|
|
|
|
|
|
||
…….. |
……………….. |
………………… |
…….. |
…….. |
…… |
…….. |
……. |
…….. |
||
В |
|
|
|
|
|
|
|
|
||
|
Σ |
Σ |
Σ |
0 |
0 |
|
||||
|
0 |
0 |
|
|||||||
|
|
Лабораторная работа № 5
________________________________________________________________
Подготовка геодезических данных для перенесения проекта в натуру
(4 часа)
Задание 1: Установить метод перенесения проекта в натуру в зависимости от наличия геодезической опоры и вида проектных линий и определить величины проектных отрезков и углов;
Задание 2: Составить разбивочный чертеж перенесения проекта и определить маршрут движения исполнителя при выполнении полевых работ.
Задание 3: Вычислить допустимую невязку в проектном теодолитном ходе.
Порядок выполнения первого задания:

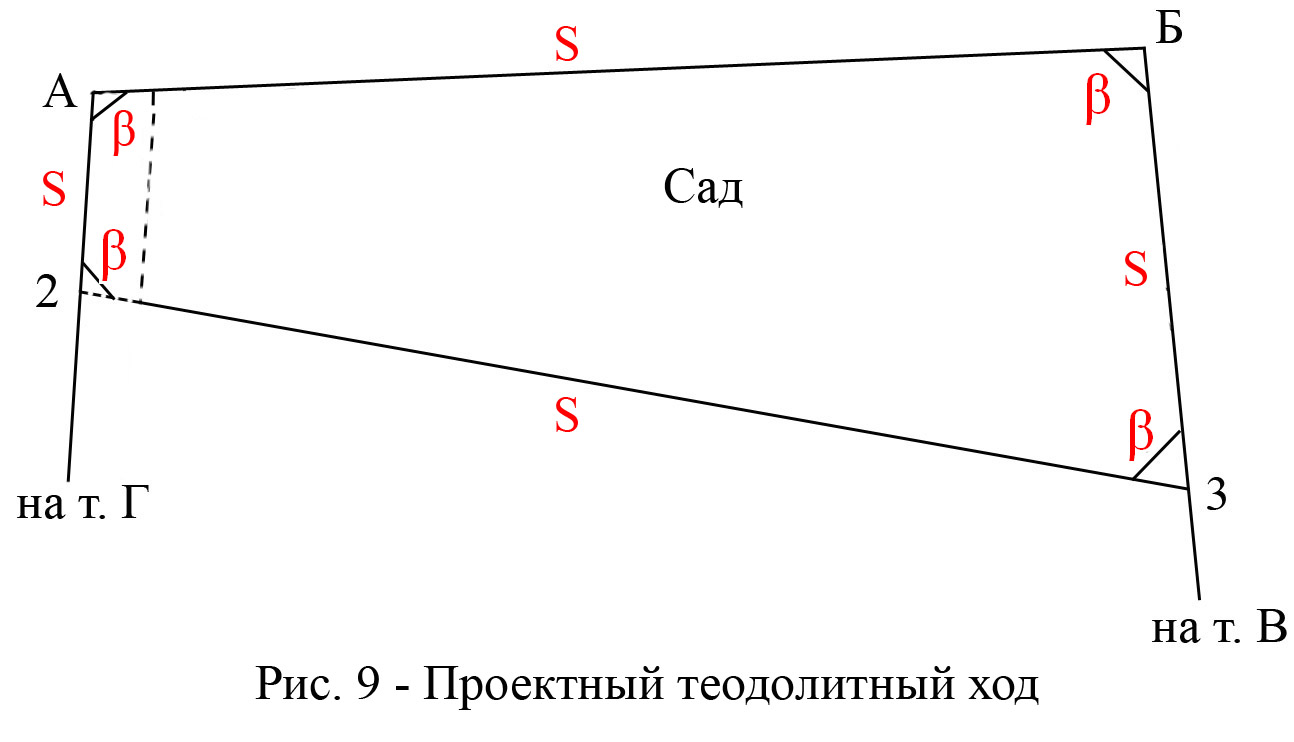

1. По границе сада запроектировать теодолитный ход и составить его схематический чертеж (рис. 9).
2. Записать координаты точек А, Б, 3, 2 в столбцы 2 и 3 таблицы 9. Решая обратные геодезические задачи, вычислить дирекционные углы и горизонтальные проложения всех линии хода.
Таблица 9
№ т. |
Х |
Y |
∆X |
∆Y |
tg r |
r |
α |
β |
S = ∆X / cos α |
S = ∆Y / sin α |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
А |
|
|
|
|
|
|
|
|
|
|
Б |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
А |
|
|
|
|
|
|
|
|
|
|
Б |
|
|
|
|
|
|
|
|
|
|
|
|
|
Σизм |
Σизм |
|
|
|
Σ βизм |
|
|
|
|
|
Σтеор |
Σтеор |
|
|
|
Σ βт |
|
|
|
|
|
fх |
fу |
|
|
|
f β |
|
|
Вычислить правые по ходу углы между двумя линиями, которые равны дирекционному углу предыдущей линии плюс 1800 и минус дирекционный угол последующей линии: = αi + 1800 – αi+1 и проконтролировать их сумму, сравнивая ее с теоретической суммой углов: .
Сравнить вычисленные горизонтальные проложения с соответствующими значениями горизонтальных проложений линий, измеренными на плане, и убедиться в отсутствии грубых ошибок в вычислениях.
3. На схематическом чертеже записать красным цветом все проектные углы и горизонтальные проложения.
4. Вычислить площадь земельного массива Рмассива, отводимого под сад, по координатам поворотных точек границы А, Б, 3 и 2.
Вычислить площадь сада, уменьшив площадь массива на площадь дороги вдоль линии А-2.
Порядок выполнения второго задания:
1. Разбивочный чертеж составить на кальке в масштабе плана на основании геодезических данных проектирования. На нем вычертить и записать:
- черной тушью – существующие границы землепользования, граничные знаки и числовые данные к ним, контуры ситуации и объекты местности, необходимые для самоконтроля и ориентирования на местности;
- красной тушью – проектные границы сада, дороги, линии теодолитного хода и относящиеся к ним геодезические данные (углы и меры линий).
2. Перенесение проекта производится на прямых линиях А-Г и Б-В в направлении установленного маршрута движения исполнителя при выполнении полевых работ. Эти направления на разбивочном чертеже указать стрелками.
3. На свободном месте разбивочного чертежа указать порядок и последовательность движения исполнителя при перенесении проекта в натуру, отметить места постановки вех для ориентирования линий при перенесении проекта.
Порядок выполнения третьего задания:
Среднее квадратическое значение невязки в конце проектного теодолитного хода получится в результате влияния следующих погрешностей:
1. Построения углов и линий при перенесении проекта:
; где ms - средняя квадратическая погрешность измерения стороны хода; n —- число сторон хода; — сумма длин сторон хода (длина хода); mβ — средняя квадратическая погрешность измерения (построения) угла (в минутах); ρ = 3438'.
2. Взаимного положения (координат) начальной А и конечной Б точек проектного хода. Величина этой погрешности зависит от длины L ранее проложенного хода, связывающего эти точки и в среднем равна 1:2000: M2 = L \ 2000.
