Классификация уплотнительных устройств
Уплотнительные устройства можно разделить на следующие группы:
По степени герметичности (плотности) – абсолютно герметичные ( плотные) соединения, через которые не допускается протечка газа или жидкости, и соединения, через которые допускается протечка некоторого количества газа или жидкости;
По характеру действия – неподвижные уплотнительные устройства (фланцевые, штуцерные и др.); подвижные уплотнительные устройства (уплотнения шпинделей, поршней и др.); уплотнительные устройства периодического действия, узлы затворов (уплотнение тарелки и седла судовой арматуры).
Неподвижные уплотнительные устройства. По конструктивному признаку неподвижные уплотнительные устройства можно разделить на фланцевые, штуцерные, бугельные и муфтовые.
Фланцевые соединения. Все существующие фланцевые соединения
Разделяют по конструкции затворов и по способу присоединения.
По конструктивному признаку фланцевые соединения условно делятся на три группы: защищенные (шип – паз), полузащищенные (выступ – впадина) и незащищенные (плоские). Это деление основано на степени защищенности прокладки от воздействия усилий, создаваемых давлением рабочей среды.
По способу присоединения к трубам и корпусу арматуры различают следующие фланцевые соединения: жесткие крепления, в которых кольцевая часть изготовлена заодно с цилиндрической; приварные; свободно сидящие (на приварном кольце или отбортованной трубе и навертные).
3.6.4 Фасонные части – детали, предназначенные для разветвления линии трубопроводов, измерения направления движения рабочей среды и обеспечения непроницаемости судовых конструкций.
К основным фасонным частям относятся отводы (колена), угольники, тройники, четверники, кресты, стаканы, полустаканы, наклепыши, приварыши,вварыши, патрубки (переходные, распределительные, амортизационные) и отростки.
В состав трубопроводов включают компенсаторы для устранения деформаций при нагреве и амортизации динамических и вибрационных нагрузок. Компенсаторы делят на трубчатые, линзовые, сильфонные и сальниковые.
Крепления труб к корпусным конструкциям и между собой осуществляется с помощью опор и подвесок. Опоры бывают неподвижные и подвижные, а подвески - жесткие, пружинные и талрепные.
Трубопроводной арматурой (таблица7) называют различные устройства и изделия, предназначенные для управления движением, распределением и регулированием транспортируемой средой (газ, жидкость).
К клапанной арматуре относят:
клапаны запорные, невозвратные, невозвратно-запорные, дыхательные, предохранительные, дроссельные, редукционные, перепускные, манометровые;
рожки;
коробки клапанные;
кингстоны;
краны, задвижки, захлопки, заслонки;
головки водогазонепроницаемые, грибовидные и запорные.
Классификация трубопроводной арматуры
Таблица 7
Тип классификации |
Наименование арматуры |
По запирающему элементу |
Клапанная, краны, задвижки, захлопки, заслонки, золотниковая |
По способу соединения |
Фланцевая, хомутовая, щтуцерная, рукавная, цапковая, муфтовая, приварная |
По конструкции корпуса |
Приходная, угловая, трехходовая,многоходовая |
По способу уплотнения штока (см. таблица 7) |
Сальниковая, бессальниковая с самоуправлением и герметизацией |
Продолжение таблицы 7
По типу привода |
С ручным, паро-,гидро-, пневмо-,электро-, и электромагнитным приводом |
Уплотнительные набивки
Таблица 7а
Набивка |
Рабочая среда |
Параметры |
среды |
Давление МПа (кгс/см ) |
Температура , К ( С ) |
||
Бумажная: Сухая пропитанная |
Пресная вода Масло, вода морская, топливо, воздух |
0,6 (6) 2,5 (25) |
До 333 (60) |
Асбестовая: Пропитанная |
Пар, горячая вода |
4 (40) |
До 333 (60) |
Сухая, прографиченная |
Пар |
3,2 (32) |
573-673 (300-400) |
Асбестопроволочная |
Выпускные газы |
10 (100) |
573-673 (300-400) |
Краны бывают проходные, трехходовые, расходные, пробные, манометровые и манипуляторы.
Задвижки делят на клинкетные и шиберные, захлопки – на водогазонепроницаемые, противопожарные и путевые, заслонки – на дроссельные, жидкостные и вентиляционные.
К прочим изделиям относят:
грязевые коробки для грубой очистки топлива, масла и воды от механических примесей;
решетки (приемная и сточная) и сетки для защиты приемных трубопроводов и механизмов от засорения;
колонки указательные, гуськи воздушные, втулки (наливная и измерительная), воронки, ключи, пробки и т.д.
В процессе ремонта арматуры наиболее распространенной операцией является притирка (таблица 8)
Последовательность операции притирки деталей
Таблица 8
Эскиз притирки |
Наименование операции и оборудования |
, мм |
Форма поверхности |
|

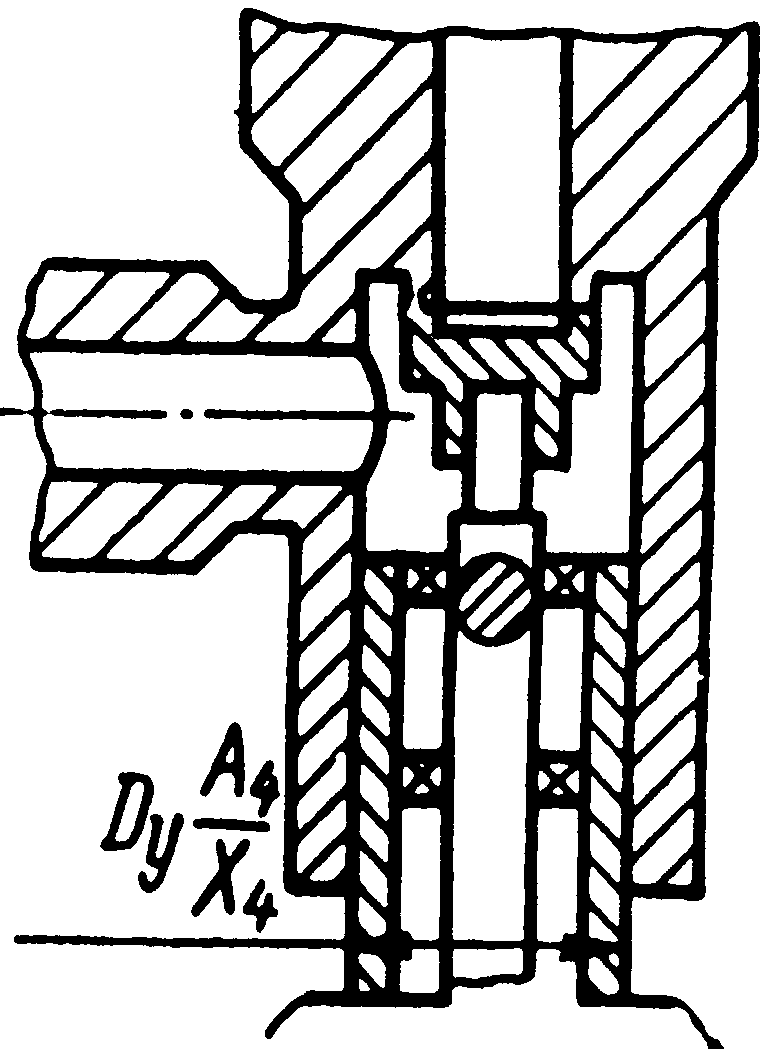

Предварительная и чистовая притирка уплотнительных поверхностей корпусов на притирочном станке. |
6-32 |
Плоская |
|
Предварительная и чистовая притирка уплотнительной поверхности тарелок, дисков на притирочных станках. |
20-500 |
Плоская |
|
Предварительная и чистовая притирка уплотнительной поверхности тарелок, дисков на притирочных. станках. Продолжение таблицы 8
|
175 |
Плоская |
|

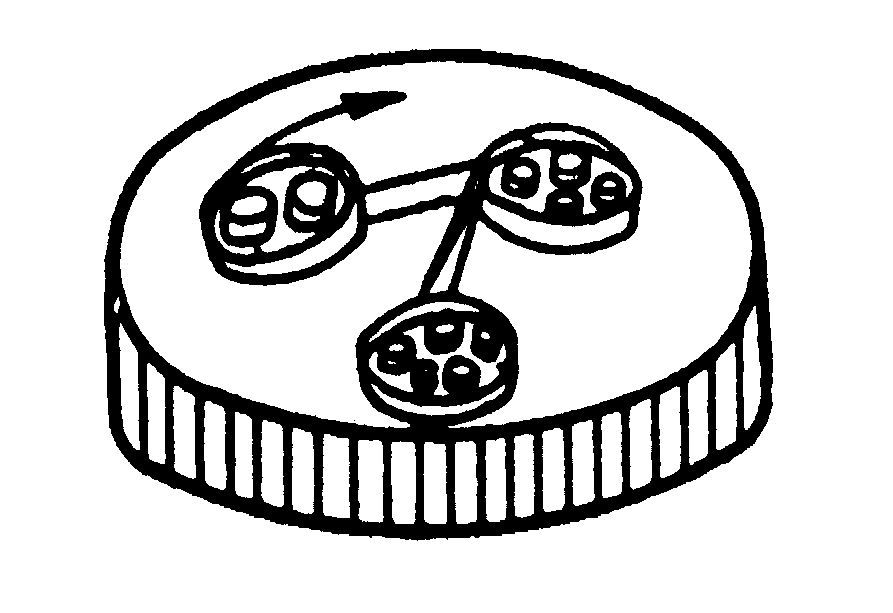

Предварительная и чистовая притирка уплотнительной поверхности тарелок, дисков на притирочных. столах. |
20-125 20-175
|
Плоская |
Продолжение таблицы 8
|
Предварительная и чистовая притирка уплотнительной поверхности тарелок ручным способом.. |
- |
Плоская |
|
Предварительная и чистовая притирка уплотнительной поверхности тарелок на притирочном столе. |
6-32 |
Плоская |
|
Доводка уплотнительной поверхности корпусов штуцерной арматуры ручным способом. |
6-32 |
Плоская |
|
Доводка уплотнительной поверхности корпусов вручную |
20-500 |
Плоская |
|
Доводка уплотнительной поверхности тарелок |
20-500 |
Плоская |
Для арматуры дистанционного управления притирка состоит из трех операций: предварительной, чистовой и доводки.
Притирку арматуры с ручным управлением производят за две операции: предварительную и чистовую. Для каждой операции применяют отдельный притир. После каждой операции и периодически в процессе притирки для контроля шероховатости поверхностей притирочную пасту следует удалять хлопчатобумажной салфеткой, смоченной в уайт-спирите. Для получения зеркальной поверхности после притирки или доводки необходимо дополнительно притереть поверхность чистым притиром.
Притиры изготовляются из следующих материалов: серого чугуна марок СЧ 15-32 и СЧ 16-38 перлитной и перлитно-ферритной структуры твердостью НВ 120-190, а также медь, бронза, зеркальное стекло толщиной 2 см и др.
Притиры для доводки изготавливаются из стеллита или зеркального стекла. Рабочая поверхность притира для грубой (черновой) притирки имеет шероховатость 1,25-0,63; это достигается токарной обработкой, шлифованием.
