42. Схемы электрич. Функцион. Правила выполнения
Схема электрическая функциональная (Э2) предназначена для разъяснения процессов, протекающих в отдельных функциональных цепях изделия или в изделии в целом.
Отличается от структурной тем, что для пояснения работы устройства могут вводиться отдельные элементы, которые поясняют, как функционирует устройство.
Функциональных схем может быть несколько, так как они могут пояснять функционирование схемы при различных режимах работы.
На схеме должны быть позиционные обозначения отдельных элементов и функциональных групп. Указаны технические характеристики функциональных групп и блоков.
█
43. Схема электрич. Принцип. Правила выполнения*
Схема электрическая принципиальная (Э3) – это наиболее полная схема изделия, которая определяет полный состав элементов и связи между ними, дает детальное представление о принципах работы устройства. Электрические элементы на схеме изображают УГО, начертания и размеры которых установлены в стандартах ЕСКД.
Схемы выполняют для устройств в отключенном состоянии. УГО элементов и устройств выполняют совмещенным или разнесенным способом. При совмещенном способе составные части элементов или устройств изображают на схеме так, как они расположены в изделии. При разнесенном способе УГО составных частей элементов располагают в разных местах схемы с учетом порядка прохождения по ним тока.
Рекомендуется выполнять схемы строчным способом: УГО элементов или их составные части в соотв. с функциональным назначением группировать в горизонтальные и вертикальные цепи. При этом цепи нумеруются арабскими цифрами.
На принципиальных схемах линии связи изображаются на расстоянии 3-5 мм. Если схема загружена, то линии связи можно соединять в шину.
Входные и выходные цепи записываются в виде таблицы, где для них указываются контакты и характеристики.
На схеме вводятся позиционные обозначения элементов. Каждый элемент имеет 3-х позиционное обозначение в виде 3-х разрядного кода: 1-ая: буквенное обозначение эл-та; 2-ая: порядковый номер эл-та в данной группе; 3-я: определяет функц. назначение эл-та. Пример: R9 – резистор; С5I – конденсатор интегрирующий.
Продолжение – на обороте!
43.*
Обозначения:
A –устройства общего назначения (=А);
В – преобразователи эл. величин в неэлектрические;
С – конденсаторы;
D – схемы интегральной микросборки;DA – аналоговые;
DD – цифровые (логические);
DS – устройства хранения информации;
DT – устройства задержки;
E – Эл-ты разные (нагревательные приборы, лампы);
H – устройства индикации (сигнальные);
K – реле;
L – катушки индуктивности;
P – приборы;
PA – амперметр;
PR – омметр;
PV – вольтметр;
R – резисторы;
U – устройства связи;
V – приборы электровакуумные;
VD – диоды;
VT – транзисторы;
X – контактные соединители.█
44. Перечень элементов. Правила оформления*
Перечень элементов содержит данные об элементах и устройствах, изображенных на схеме изделия. Связь между УГО и перечнем элементов осуществляется через позиционные обозначения. Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа.
При размещении на первом листе схемы перечень элементов изображается в виде таблицы, заполняемой сверху вниз, над основной надписью на расстоянии не менее 12 мм от нее. Продолжение перечня помещают слева от основной надписи, повторяя головку таблицы.
При выполнении в виде отдельного документа перечень выполняется на отдельном листе формата А4 с основной надписью для текстовых документов в соответствии со схемой. При этом ему присваивают код, который должен состоять из буквы «П» и кода схемы, например, ПЭ3 – перечень элементов к схеме электрической принципиальной. При этом в осн. надписи перечня под наименованием изделия пишут: «Перечень элементов» шрифтом на 1–2 размера меньше наимен. изделия.

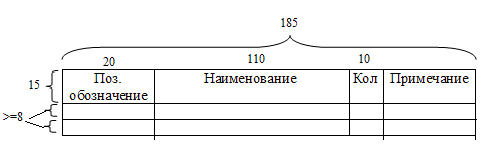

Перечень элементов оформляется в виде таблицы (рис). В графах перечня указываются следующие данные:
- в графе «Поз. обозначение» - позиционное обозначение элемента, устройства или функциональной группы;
- в графе «Наименование» - наименование эл-та в соответствии с документом, на основании которого он применен, и обозначение этого документа;
- в графе «Кол.» - количество одинаковых элементов;
- в графе «Примечание» - тех. данные эл-та, не содержащиеся в его наименовании.
При разбивке поля схемы на зоны перечень элементов дополняют графой «Зона» (ширина этой графы 8 мм) , указывая в ней обозначение зоны, в которой расположен эл-т.
Продолжение – на обороте!
44.*
█
