16.Установившееся и неустановившееся движение жидкости. Напорное и безнапорное течение.
Установившимся называется течение жидкости, неизменное по времени, при котором давление и скорость являются функциями только координат, но не зависят от времени. Давление и скорость могут изменяться при перемещении частицы жидкости из одного положения в другое, но в данной неподвижной относительно русла точке давление и скорость при установившемся движении не изменяются по времени, т. е.
P=f1(x,y,z), v=f2(x,y,z).
Неустановившимся называется течение жидкости, все характеристики которого (или некоторые из них) изменяются по времени в точках рассматриваемого пространства.В общем случае неустановившегося течения давление и скорость зависят как от координат, так и от времени:
P=F1(x,y,z,t), v=F2(x,y,z,t).
Примерами неустановившегося течения жидкости могут служить быстрое опорожнение сосуда через отверстие в дне или движение во всасывающей или напорной трубе поршневого насоса, поршень которого совершает возвратно-поступательное движение. Примером установившегося течения может служить истечение жидкости из сосуда, в котором поддерживается постоянный уровень, или движение жидкости в трубопроводе, создаваемое центробежным насосом с постоянной частотой вращения вала.Траектории частиц жидкости при установившемся течении являются неизменными по времени.При неустановившемся течении траектории различных частиц, проходящих через данную точку пространства, могут иметь разную форму. Различают напорные и безнапорные течения жидкости. Напорными называют течения в закрытых руслах без свободной поверхности, а безнапорными — течения со свободной поверхностью. При напорных течениях давление вдоль потока обычно переменное, при безнапорном — постоянное (на свободной поверхности) и чаще всего атмосферное. Примерами напорного течения могут служить течения в трубопроводах с повышенным (или пониженным) давлением, в гидромашинах или других гидроагрегатах. Безнапорными являются течения в реках, открытых каналах и лотках.
17.Линии токов жидкости и вихревые линии. Плавно и резко изменяющееся движение.

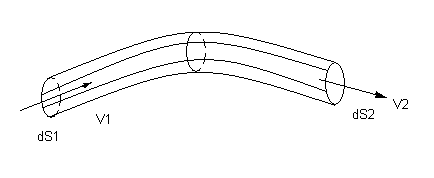

Линией тока называется кривая, в каждой точке которой вектор скорости в данный момент времени направлен по касательной.Вусловиях установившегося течения линия тока совпадает с траекторией частицы и не изменяет своей формы с течением времени.Если в движущейся жидкости взять бесконечно малый замкнутый контур и через все его точки провести линии тока, то образуется трубчатая поверхность, называемая трубкой тока. Часть потока, заключенная внутри трубки тока, называется элементарной струйкой. При стремлении поперечных размеров струйки к нулю она в пределе стягивается в линию тока.
В любой точке трубки тока, т. е. боковой поверхности струйки, векторы скорости направлены по касательной, а нормальные к этой поверхности составляющие скорости отсутствуют, следовательно, при установившемся движении ни одна частица жидкости, ни в одной точке трубки тока не может проникнуть внутрь струйки или выйти наружу. Трубка тока, таким образом, является как бы непроницаемой стенкой, а элементарная струйка представляет собой самостоятельный элементарный поток.
Потоки конечных размеров будем сначала рассматривать как совокупность элементарных струек, т. е. будем предполагать течение струйным. Из-за различия скоростей соседние струйки будут скользить одна по другой, но не будут перемешиваться одна с другой. Живым сечением, или просто сечением потока, называется в общем случае поверхность в пределах потока, проведенная нормально к линиям тока.
