13. Напряжения и деформации при растяжении. Закон Гука.
П од растяжением (сжатием) понимают такой вид нагружения, при котором в поперечных сечениях стержня возникают только нормальные силы, а прочие силовые факторы равны нулю.
Следует из гипотезы плоских сечений получаем, что относительная деформация относительно. Следовательно закон Гука
Е=2,0 · 10 МПа
Если ε=const, то σ=const
- коэффициент Пуассона.
Д ля всех сталей и сплавов, коэффициент Пуассона υ=0,3
( ) – жесткость при растяжении или сжатии.

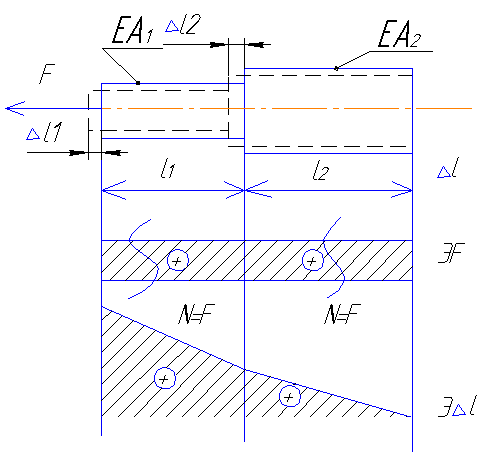

F=const
E=const
A – var
Е сли стержень равномерно нагревается по длине, то очевидно
где α – коэффициент термического удлинения, l - коэффициент линейного расширения, Δt- разница температур в нагретом и первоначальном состоянии, тогда суммарная относительную деформацию можно записать как
- механическая деформация
14. Потенциальная энергия деформации.
Р ассмотрим процесс деформирования упругого тела с энергетических позиций. Внешние силы, приложенные к телу, совершают работу U , которая частично переходи в потенциальную деформацию тела П и кинетическую энергию K, так как телу сообщается некоторая скорость. При статическом нагружении K=0, и можно принять, что U=П.
Вся работа внешних сил идет на деформацию тела, переходя в потенциальную энергию деформации.
- удельная потенциальная энергия деформации.
(V – объем тела).
15. Определение напряжений при растяжений стержня на площадках расположенных под углом к оси стержня.
Определим напряжения, возникающие на некоторой наклонной площадке, составляющей угол с плоскостью нормального сечения, найдем и .
Т.о. нормальные и касательные напряже-ния являются функцией α, т.е. зависят от ориентации площадки. Из этого выражения (*) следует, что
Максимальные и минимальные (экстремальные) нормальные напряжения называют главными напряжениями, а площадки, на которых действуют главные напряжения, называют главными площадками. Т. о. при растяжении стержня все площадки расположенные под α=0◦ α=90◦ являются главными площадками. На площадках расположенных под углом β=α+90◦,можно записать Согласно (*)
Т.о., сумма нормальных напряжений на взаимно перпендикулярных площадках величина постоянная. Количество главных напряжений определяет вид напряженного состояния, при растяжении имеем одно главное напряжение (≠0), поэтому растяжение относится к линейному (одноосному) напряженному состоянию. Условие прочности . В этом случае σ – действующее напряжение или рабочее напряжение, [σ] – допускаемое напряжение, - коэффициент запаса, =>произойдет разрушение;
При растяжении и сжатии
|
[σ]p МПа |
[σ]сж МПа |
Сталь легированный |
100…400 |
100…400 |
Чугун серый |
28…50 |
120…150 |
Дуралюмин |
80…150 |
80…150 |
Бетон |
0,1…0,7 |
1…9 |
Для различных видов деталей коэффициент запаса различны. S=1,4…1,6- для «пластичных» материалов,
.
S=1,4…1,6- для «хрупких»материалов,
