Полупогружные сооружения. Основные элементы конструкции. Формирование верхнего строения. Принципы конструирования. Транспортное и рабочее состояния
Полупогружные
На глубине от 40 м до 200-250 м
С
остоит
из верхнего строения, колонн, понтонов.
4 режима: перегон, бурение, штормовой отстой, выживание.
Перегон: весь балласт из ее понтонов удаляют и осадка минимальна (6-7м). Рабочее: установка принимает максимальное количество балласта и погружается в воду, чтобы был минимальный клиренс (осадка 15-25м) это надо для уменьшения качки.
Элементы конструкции
ППБУ
Понтоны Опоры Корпус
Кол-во (1-4) кол-во с подпал. Форма (в осн.прямоуг) Форма(цилиндрич, балкой
Прямоуг)
и
без
+СИСТ.
УДЕРЖАНИЯ
Формирование верхнего строения
С подкрановой балкой и без неё.
При подкрановой балке: «+»- технологичная конструкция; «-» -монтажные блоки не учавствуют в обеспечении общей прочности.
При отсутствии подкрановой балки монтажные блоки (блок-модули) объединяются и затем ставятся на опоры.
Обл. применения: на небольших глубинах (до 50 м), с хорошими грунтами
Системы стабилизации. Достоинства и недостатки разных систем. Область применения.
Системы стабилизации:

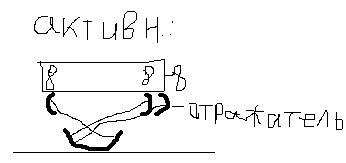

- активная – система «приемник-отражатель»(см. рис. Из в.8)
- пассивная – свободнопровисающая (якорь и якорные связи – цепи, канаты);
- предварительнонатянутая (TLP).
В РФ – все системы пассивные.

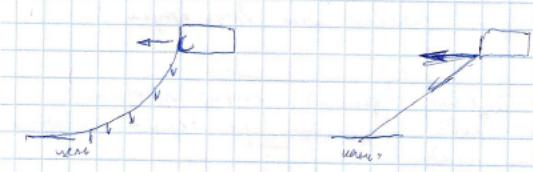

Система заякорения: якорь и якорная связь (канат или цепь), якорные механизмы.
Вместо якорных цепей или комбинации с ними могут использоваться свободно провисающие канаты
Канаты «не любят» сматывание и разматывание. Цепи тяжелые, иногда добавляют дополнительную плавучесть.
Цепи состоят из звеньев, диаметр звена в мм – калибр (до 116 мм). Делятся на: нормальной прочности, высокой прочности), сверхвысокой прочности . Бывают сварные и кованные.
«+» цепей – хорошо сопротивляются коррозии.
Канаты бывают: стальные, из натуральных волокон, полиэтиленовые.
«-» - подвергаются коррозии, не терпят скручивания и накручивания.
Полиэтиленовые канаты мокнут дольше, однако держащая сила меньше на 30% чем из натуральных волокон.

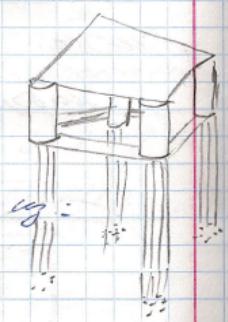

Tlp. Конструкция, принципы работы систем с пн. Технология строительства и установки связей.
СМ. презентацию.
Якорь:Строится отдельно, обладает плавучестью. При постановке балластируется.
Наш понтон с колоннами транспортируется на место установки. На месте будущей установки опускаются ж/б блоки. Цепи с помощью лебедок опускаются и зацепляются за якоря. Лебедки натягиваются и система находится в напряженном состоянии. Сама система TLP подразумевает: автоматическое напряжение/поддягивание i-й цепи в случае повышения/понижения нагрузки на сооружение (шторм). В спокойном состоянии находятся в напряженном состоянии.
