13) Согласование номинального тока расцепителя с обратнозависимой выдержкой времени с длительно допустимым током кабелей и проводов, защищаемых от перегрузки.
В сетях, которые должны защищаться от перегрузок возникают сложности, какой лучше расцепитель применить.
1) Iн.расц≤ I длит.доп.(провода или кабеля)
Защита от перегрузок необходима, если:
1. В жилых и общественных зданиях;
2. Осветительная сеть (внутри помещений);
3. Сеть проложена в пожароопасной зоне.
4. Сеть проложена во взрывоопасной зоне;
5. По условиям технологического прогресса в сети возможна длительная токовая перегрузка.
2) Условие выбора уставки защищаемого от перегрузок. Iн.расц > Iн. потребителя.

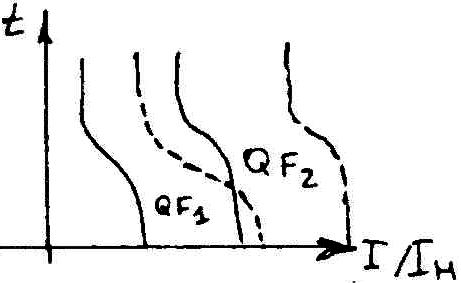

14) Координация рабочих характеристик двух устройств для защиты от сверхтоков, соединенных последовательно. Предельный ток селективности и ток координации.
Селективность – это способность сработать ближайшего аппарата к месту аварии. Токи К.З., возникающие в разных ветвях, различны по значению. Т.о. токи К.З. в каждой ветви отключаются своим автоматом защиты, отключение цепи происходит вышестоящим автоматом . Предельный ток селективности – ток, при котором работают оба аппарата селективно. Ток координации - ток, при котором срабатывают нижний по схеме аппарат, а верхние его защищает (только при больших токах к.з.)
15) Контакторы: назначение и основные виды. Пускатели: назначение и основные виды, классы расцепления.Классы повторно-кратковременных режимов. Коэффициент нагружения повторно-кратковременного режима.
Контактор – это Эл аппарат, предназначенный для коммутации силовых эл. цепей, как при номинальных токах, так и при токах перегрузки. Наиболее распространенный контактор, в котором замыкание и размыкание контактов осуществляется под воздействием электромагнитного привода. Они бывают постоянного и переменного тока.
Категории применения контакторов переменного тока( предназначены для коммутационных цепей переменного тока, приводятся в действие электромагнитом постоянного тока, так и переменного)
АС1 – активная или малоиндуктивная нагрузка. АС2 – пуск электродвигателей с фазным ротором, торможение противовключением.
АС3 – пуск электродвигателей с К.З. ротором. Отключение вращающихся двигателей при номинальной нагрузке.
АС4 – пуск электродвигателей с К.З. ротором. Отключение неподвижных или медленно вращающихся двигателей. Торможение противовключением . Магнитный пускатель – это электрический аппарат, предназначенный для пуска, остановки, реверсивния и защиты электродвигателей.(контактор + реле)
Основные параметры: Механическая, Коммутационная износостойкость, номинальный ток, гл. контактов, предельно отключающий ток, номинальное напряжение отключаемой цепи, собственное время включения и отключения. Повторно-кратковременный режим при котором t частей эл. аппарата за время нагрузки не достигает уст. значения, а за время паузы не достигает t холостого состояния.
16) Стационарный процесс нагрева эл. аппаратов и расчёт допускаемого тока в токопроводе.
Процесс нагрева, при котором t частей аппарата практически не изменяется называется Режимом нагрева.Всё тепло, которое выделяется при протекании тока по проводнику отдаётся в окружающую среду. Р = I2*R – выделяемое тепло.
Отдаваемое можно найти: Кт*(Q-Q0)*Soхл [Вт], где Кт – коэффициент теплоотдачи. {Вт/м2*к}, S – поверхность охлаждения. Получим уравнение теплового баланса. I2*R= Кт*(Q-Q0)*Soхл
Физически Кт – определяется мощн, отдаваемую с единицы поверхности охлаждения при превышении t на 1 º С.
Определяем длит.доп. ток. Р = I2*R , R = ρ0*(1+λQ)*Lкаб/S , S – площадь, Кт*(Q-Q0)*Soхл.
