44. Определение потерь электроэнергии методом эквивалентного сопротивления.
Распределительные электрические сети напряжением 6—20 кВ, а также 35 кВ, характеризуются большим числом элементов (участков линий, трансформаторов) и меньшей полнотой и достоверностью информации по сравнению с основными замкнутыми сетями энергосистем. Они работают, как правило, в разомкнутом режиме. В этих условиях затруднительно определять потери электроэнергии поэлементно, и целесообразно использовать упрощенные подходы, основанные на эквивалентировании сети по критерию равенства потерь энергии. Один из таких подходов реализуется в методе эквивалентного сопротивления. Его сущность заключается в том, что реальная распределительная сеть (рис. 9.4, а) заменяется одним элементом с эквивалентным сопротивлением RЭ и нагрузкой (током, полной мощностью), равной нагрузке головного участка IГУ в режиме наибольших нагрузок (рис. 9.4, б), причем значение эквивалентного сопротивления должно быть таково, что потери электроэнергии в нем равны нагрузочным потерям в реальной сети [30]. Эквивалентное сопротивление может быть также представлено в виде двух последовательных эквивалентных сопротивлений (рис. 9.4, в), отражающих потери энергии в линиях (RЭ Л) и трансформаторах (RЭ Т).
структура потребителей за трансформаторами в какой-то одной распределительной сети примерно идентична, на каждом участке сети время использования наибольшей нагрузки и, соответственно, время наибольших потерь можно считать одинаковым. Тогда потери электроэнергии в сети можно представить в виде:
где ΔWЛ, ΔWT — потери энергии в линиях и трансформаторах соответственно; IЛ i ,R Л i, — ток и сопротивление i-гo участка линии; IT j, RT j — ток и сопротивление j-гo трансформатора; n, m—количество участков линии и трансформаторов соответственно.
Отсюда можно найти эквивалентные сопротивления линий и трансформаторов:
(9.42)
(9.43)
причем RЭ Л + RЭ Т = RЭ.

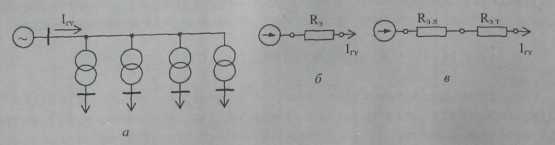

Рис. 9.4. Эквивалентирование распределительной сети: а — реальная схема;
6-схема замещения с общим эквивалентным сопротивлением;
в-с раздельными эквивалентными сопротивлениями для линий и трансформаторов.
Выполнив однажды расчет токораспределения (потокораспределения) для заданной сети и найдя по формулам (9.42) и (9.43) эквивалентные сопротивления, можно вычислять потери электроэнергии многократно при изменяющейся нагрузке головного участка в режиме наибольших нагрузок:
(9.44)
Описанные принципы нахождения эквивалентных сопротивлений одной распределительной линии могут быть распространены на совокупность распределительных сетей одного номинального напряжения целого электросетевого района. С этой целью шины, от которых питаются отдельные линии, объединяют в эквивалентные шины . Для каждой линии и трансформаторов, подключенных к ней, находят эквивалентные сопротивления RЭ Лi и RЭ Тi . Затем находят эквивалентные сопротивления RЭ Л и RЭ T всей совокупности линий
Эти сопротивления находятся по формулам
(9.45)
(9.45)
где n — количество эквивалентируемых линий; ST i — установленная мощность трансформаторов, подключенных к i-й линии; kЗ Л i — коэффициент загрузки i-й линии, равный отношению мощности нагрузки головного участка SГУ i, к мощности
