45 Расчет установившегося режима разомкнутой электрической сети
Рассмотрим последовательность выполнения электрического расчета на примере сети (рис. 6.5), содержащей три участка (две ЛЭП и трансформатор) и электрические нагрузки, подключенные в двух узлах. Рассматриваемые ниже принципы справедливы для разомкнутых сетей любой размерности и структуры.
Для общности расчетов участки сети представлены комплексными продольными сопротивлениями и поперечными проводимостями , а трансформаторная ветвь еще учитывает трансформацию (идеальным трансформатором с трансформацией kт). Такое представление схемы замещения применимо для расчета режимов питающих (районных) и системообразующих сетей. Характеристика и расчет параметров схем замещения элементов сетей приведены в гл. 1 и 2. Нагрузки в узлах сети представлены неизменными по величине мощностями. На схеме замещения наряду с параметрами схемы ( , , k) показаны известные и
и скомые параметры электрического режима (S, ΔS, ΔU, I).

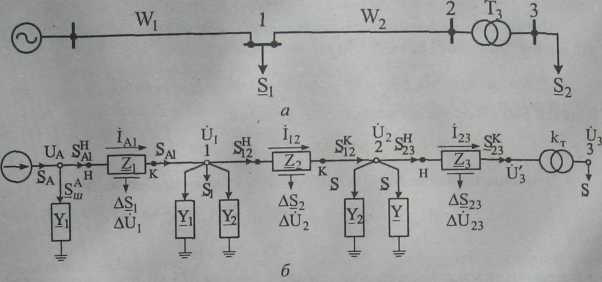

Рис. 6.5. Принципиальная (расчетная) схема (а) и схема замещения (б) разомкнутой сети с тремя участками и двумя нагрузками
Рассмотрим два характерных расчетных случая: расчет по заданному напряжению U3 в конце сети (расчет по данным в конце сети) и расчет, в котором известной величиной является напряжение источника А (расчет по данным в начале сети).
Расчет по данным в конце сети. Опорными исходными данными являются напряжения в конце сети U3 и нагрузки в узлах S1 и S3. В этом случае можно точно определить ток в самом удаленном от источника питания узле:
что позволяет однозначно определить параметры электрического режима в результате одной серии (одного подхода) последовательно выполняемых однотипных расчетов. Расчет выполняют в один этап при последовательном переходе от участка к участку в направлении от конца сети (точка 3) к ее началу (источник питания А). При этом определяют падения напряжения, потери мощности на каждом участке, а через них соответственно напряжение в ближайшем узле и потоко-распределение участка.
При известном напряжении U3 и коэффициенте трансформации
kT = UBH/UHH ток нагрузки и напряжение, приведенные к ВН, равны I3 = I3нн/kT U3 = U3нн kT а мощности до и после трансформации одинаковы, т. е. = S3
Падение напряжения в обмотках трансформатора с сопротивлением Z3 при заданном характере (cosφ) нагрузки I3,
При переходе к линейным напряжениям
(6.33)
Если выразить ток I3 и его слагаемые через известную мощность1 нагрузки, то можно записать
(6.34)
1При емкостном характере нагрузки в формулах (6.33) и (6.34) и аналогичных им, приведенных чиже, следует изменить знак перед реактивным током Iр или перед реактивной мощностью Q.
Как правило, напряжение в конце U3 задается действительной величиной,
т. е. если вектор U3 совместить с осью действительных величин, то U3 = U = U3 и, следовательно,
Тогда, с учетом направления тока от начала к концу участка,
(6.35)
Выражению (6.35) соответствует векторная диаграмма, показанная на рис. 6.6.

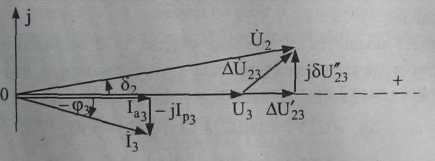

Рис. 6.6. Векторная диаграмма напряжений и токов для участка сети 2—3
Сдвиг напряжения по фазе за счет поперечной составляющей падения напряжения на участке 2—3 определяется в соответствии с рис. 6.6 выражением
При известном U3 потери мощности в сопротивлении трансформатора Z3 определяются
как
откуда активные и реактивные потери мощности соответственно
Следовательно, мощность в начале участка 2—3
Вычислением потока мощности заканчивается расчет электрического режима концевого (последнего) участка разомкнутой сети 2—3. В результате оказываются известными все необходимые данные для расчета следующего участка. Это дает возможность выполнить расчет по данным в конце участка точно так же, как выполнялись расчеты режима последнего участка схемы с сопротивлением Z3.
Расчет участка 1—2 (линия W2) выполняют по формулам, которые приведены ранее для участка 2—3. При этом вектор U2 вновь совмещается с осью действительных величин.
Для расчета мощности , в конце участка 1—2 необходимо определить мощности шунтов (потери холостого хода трансформатора и половины линии W2), включенных в узле 2 с вычисленным напряжением U2:
В последнем выражении определены потери на коронирование и зарядная мощность в конце линии W2. Тогда мощность в конце участка 1—2 (линия W2)
Зная модуль напряжения U2 в узле 2, можно вычислить падение напряжения
и потери мощности в линии W2
М ощность и напряжение в начале линии W2:
Расчет модуля напряжения U1 аналогичен определению модуля U2 ,т. е.
Углом сдвига фаз напряжений U1 и U2 относительно друг друга является δ'1 (рис 6.7):
Однако с учетом совмещения вектора U2 с вещественной осью фазу напряжения U2 относительно вектора U3 (оси действительных величин) определяют суммой углов (δ1 = δ2 + δ'1).
Рис. 6.7. Векторная диаграмма напряжений для сети из трех участков (расчет по данным в конце сети)
45
Расчет по данным в начале сети. Задано напряжение в начале сети UA (в точке питания А) и полные мощности Si (или активные мощности Рi и значения коэффициента мощности cosφ1). Необходимо определить напряжения во всех узлах и потокораспределение в ветвях сети.
Так же, как и в предыдущем случае, расчет начинается с наиболее удаленного от источника питания узла 3, напряжение в котором является неизвестным. Поэтому ток в узле
определяется приближенно через ожидаемое (начальное) U(0)3 приближение напряжения. Приближенно находят и зависимые от тока потери мощности и падение напряжения на участках сети. Расчет выполняют методом последовательных приближений (методом итераций) в два этапа.
Приведем последовательность расчета параметров режима рассматриваемой электрической сети (рис. 6.7).
Этап 1. Расчет потокораспределения
1. Принимаем напряжение на шинах НН подстанции, равное, например, номинальному напряжению сети ВН (приведенное к напряжению обмотки ВН трансформатора U(0)3 = UНН3 *kT). Вычисляем потери мощности в сопротивлениях трансформатора:
2. Рассчитываем мощность в начале участка 2—3 (на входе сопротивлений обмоток трансформатора):
3. Находим мощности (потери) в шунтах узла 2:
4. Определяем, используя балансовые соотношения в узле 2, мощность SК2 в конце линии W2 по формуле (6.36).
Аналогично выполняем распределение потоков мощности на всех остальных участках сети. Расчет продолжаем до тех пор, пока не будут найдены потоки SНA1, и SA (рис. 6.7). При вычислении SA учитывается мощность шунта Y'1 (потери на корону и зарядная мощность в начале линии W1):
Этап 2. Расчет напряжений в узлах сети
Исходными данными при этом служат заданное напряжение UA источника питания и найденные на предыдущем этапе расчета мощности в начале каждого участка сети.
1. Определяем ток головного участка сети по данным начала звена
2. Вычисляемпадениенапряжения на головном участке
или эта же величина, определяемая через поток головного участка:
3. Находим в соответствии с указанным направлением тока Iа1 напряжение в узле 1:
(6.38)
На рис. 6.8 приведена векторная диаграмма напряжений, соответствующая выражению (6.38). Из диаграммы определяют величину (модуль) напряжения в узле 1:
и фазу (аргумент) этого напряжения:
Рис. 6.8. Векторная диаграмма напряжений для головного участка сети
Расчет напряжений в других узловых точках сети выполняют аналогично. В частности,
для концевого участка сети напряжение НН, приведенное к ВН
вычисляют через значение модуля вектора напряжения U2 получаемого в результате совмещения с осью отсчета аргументов (осью вещественных величин). Причем фазовый угол δ3 равен сумме углов между векторами напряжений соседних узловых точек и определяется выражением вида (6.37). На рис. 6.9 приведена векторная диаграмма напряжений данной сети при заданном напряжении UA в источнике питания.
Зная напряжение U3, определим фактическое напряжение на шинах НН подстанции, например, при номинальном коэффициенте трансформации kт:

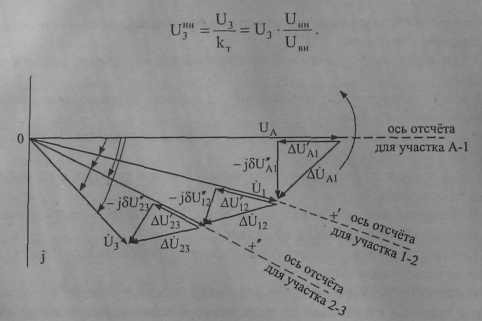

Рис. 6.9. Векторная диаграмма напряжений для сети из трех последовательных участков (расчет по данным в начале сети)
В итоге отметим, что при расчете режимов слабозагруженных сетей 110 кВ и сетей меньших номинальных напряжений общие расчетные формулы, приведенные в данном параграфе для определения напряжений в узловых точках сети, можно упростить. Поперечная составляющая падения напряжения
и соответственно фазовый сдвиг напряжений (6.39), например, при передаче по сети активно-индуктивной мощности, имеет незначительную величину.
33 АНАЛИЗ ЭЛЕКТРИЧЕСКОГО РЕЖИМА ПРОСТЕЙШЕЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ
В данном случае рассматривается сеть (рис. 7.3, а), представленная исходной и эквивалентной схемами замещения1 (рис. 7.3, а, б) с расчетной нагрузкой S или I .
О пределим токо- и потокораспределение в исходной схеме.
Рис. 7.3. Исходная (а) и эквивалентная (б) схемы замещения простейшей замкнутой сети
Учитывая равенство падений напряжений на параллельных и эквивалентной ветвях, можно записать
I1Z1=I2Z2=IZ,
откуда
Или, с учетом эквивалентного сопротивления участка
Z = Z1·Z2/(Z1+Z2),
получим
В общем случае при m параллельных ветвей с эквивалентным сопротивлением Zэ и суммарным током Iэ имеем
I1Z1=I2Z2=…=IiZi=ImZm=IэZэ.
откуда ток в i-й ветви
Преобразуем формулы (7.5) и (7.6) к виду, пригодному для расчета распределения мощностей между параллельными ветвями.
Дополним комплексы токов до мощностей, домножив их на множитель с сопряженным напряжением в узле а. Тогда, в соответствии с записью комплекса полной мощности в виде
,
выражения (7.5) и (7.6) преобразуются, например, для мощности 1, следующим образом:
Выражения вида P-jQ являются сопряженными относительно записи мощности , (7.8)
используемой в данном случае в качестве основной. Поэтому необходимо выражения (7.7) относительно (7.8) переписать в виде
(7.9)
В результатах удобнее анализировать исходные, а не сопряженные значения мощностей, поэтому необходимо в формулах (7.9) проделать операцию сопряжения. В результате получим выражения, аналогичные (7.5) и (7.6):
(7.10)
Расчет потокораспределения. В отличие от распределения токов, величина мощности в начале и конце звена неодинакова и отличается на величину потерь мощности. Для сохранения баланса мощности в узле А найденные потоки ветвей S1 и S2 принимаем примыкающими к этому узлу, т. е. равными потокам S1к и S2к в конце соответствующих звеньев (рис. 7.3, а). Далее расчет электрического режима выполняется так же, как и в разомкнутых сетях, два звена которой образуются в результате условного деления (размыкания) замкнутой сети в точке раздела мощности А. Характер выполняемого далее расчета зависит от того, в каком из узлов (А или Б) схемы задано напряжение (см. параграф 5.3).
Допустим, что известно напряжение в узле А. В этом случае реализуется алгоритм точного (прямого) расчета, и параметры режима определяются в один этап от узла А к узлу Б. Так, потери мощности в параллельных звеньях определим в виде
с уммарное значение которых можно найти также по данным
эквивалентной схемы
Падения напряжения на параллельных и эквивалентной ветвях одинаковы:
Тогда потоки мощности в начале параллельных звеньев (рис. 7.3, а, б) S1н=S1к+ΔS1, S2н=S2к+ΔS2
образуют суммарный поток мощности, поступающий в данную замкнутую сеть:
Sн =S1н+S2н =S + ΔS.
Напряжение в узле Б UБ = UA + ΔU.
34 Линия (сеть) с двусторонним питанием объединяет два источника А и Б (электрические системы, электрические станции или подстанции), напряжение на шинах которых известно и поддерживается неизменным (рис. 7.1, в). В общем случае напряжения источников различны: UA≠UБ. Электрический режим сети с одинаковыми по модулю и фазе напряжениями источников (UA=UБ) рассматривается как частный случай, соответствующий замкнутой одноконтурной сети при размыкании ее по источнику питания (рис. 7.1, б).
П равило моментов для токов. Рассмотрим небольшую электрическую сеть с двусторонним питанием (рис. 7.4). Нагрузки узлов 1, 2, 3 заданы комплексными значениями расчетных токов. Напряжения узлов А и Б одинаковы (UA=UБ).
Рис. 7.4. Электрическая сеть с двусторонним питанием
Предположим, что под воздействием нагрузок в узлах токи в ветвях приняли указанные на схеме направления. В соответствии со вторым законом Кирхгофа, можно записать
. (7.11)
По балансовым соотношениям первого закона Кирхгофа выразим токи в ветвях (на участках) сети через известные токи нагрузок в узлах и искомый ток на головном участке сети IА: I12=IA-I1, I23= -IA + I1 + I2, Iб= -Iа + I1 + I2+I3. (7.12)
Подставив токи из выражения (7.12) в (7.11),
и выполнив математическое преобразование, получим
Обозначим:
Тогда
Отсюда ток головного участка А
Или в общем виде для сети, содержащей n нагрузочных узлов, можно записать
(7.13)
Правило моментов может быть аналогично применено и для определения тока на головном участке Б. В этом случае моменты токов находят относительно узла А:
(7.14)
Выражения (7.13), (7.14) получили название правила моментов для токов. Действительно, для вычисления, например, тока источника А рассчитывают моменты токов по отношению к противоположному источнику Б. Эти выражения аналогичны выражению для определения реакции (ответа) RA, RБ опор бесконсольной балки:
при воздействии на нее сосредоточенных механических нагрузок (сил) Pi (рис. 7.5).
Рис. 7.5. Расчетная схема бесконсольной балки с сосредоточенными нагрузками
В формулах (7.13), (6.14) токи в узлах выступают в роли механических нагрузок, а сопротивления ветвей от точки подключения нагрузки до узла Б или (А)—в роли плеча.
Рис. 7.6. Электрическая сеть с уравнительным током
Рассмотрим случай неравенства напряжений (UA≠UБ) источников. Под воздействием ЭДС, равной разнице напряжений ΔE = UA-UБ > 0, в схеме протекает уравнительный ток
(рис. 7.6) (7.15)
с учетом которого скорректируем токи источника (головных участков):
(7.16)
Таким образом, результирующий ток источника образуется двумя слагаемыми: первое слагаемое обусловлено нагрузками в узлах и соотношениями сопротивлений отдельных участков сети, второе слагаемое тока определяется разностью напряжений источников, сопротивлением всей сети и не зависит от величины и места подключения нагрузок.
35 Правило моментов для мощностей. В этом случае электрические нагрузки в узлах задаются расчетными мощностями. Переход от строгих выражений (7.13), (7.14) для токов к аналогичным выражениям для мощностей можно выполнить при введении допущения о равенстве напряжений во всех точках сети:
UА=UБ = U1= U2=... = Un, (7.17)
что равносильно неучету потерь мощности на участках сети. Действительно, при условии (6.17) выражение
о бращается в нуль. Теперь, если умножить левые и правые части выражений (7.13) и (7.14) на множитель , то имеем
выражения для сопряженных мощностей (7.18)
или, выполнив в формуле (7.18) операцию сопряжения, окончательно получим (7.19)
В случае неравенства напряжений (UA≠UБ) источников уравнительный поток мощности определяем по соотношению (7.20)
где Uср = 1/2(UА+UБ) — среднее напряжение источников. Тогда потоки мощностей головных участков вычисляем в виде (7.21)
Для проверки правильности расчетов потоков головных участков рекомендуется проверить выполнение баланса мощностей в электрической сети: (7.22)
т. е. сумма мощностей, поступающих в сеть, должна быть равна сумме мощностей нагрузок в ее узлах. Аналогично должен выполняться баланс токов в сети:
36 Частные случаи правила моментов. Сеть может быть однородной по параметрам схемы замещения и параметрам электрической нагрузки. В первом случае отношение активных и реактивных сопротивлений на всех m участках сети одинаково, т. е.
(7.23)
Во втором случае одинаково отношение активных и реактивных нагрузок во всех n узлах сети:
(7.24)
т. е. нагрузки в узлах имеют одинаковые коэффициенты реактивной мощности.
С учетом отмеченных признаков получим частные записи моментов электрических нагрузок. Формулу моментов для мощности (7.19) можно записать в виде
(7.25)
П реобразуя ее, например, относительно активных сопротивлений, получаем
Поток головного участка SA и нагрузки в узлах S1, S2,..... Sn можно представить в виде суммыактивных и реактивных мощностей (S= Р + jQ):
или раздельно
(7.26)
Учитывая свойство (7.26) в (7.25) или преобразуя правило моментов для мощностей (7.25) относительно реактивных сопротивлений, формулы (7.26) можно записать также в виде
(7.27)
Выполнив аналогичные преобразования правила моментов для токов, по-лучим выражения вида (7.26):
(7.28)
Из выведенных формул следует, что в однородных сетях распределение активных и реактивных мощностей (токов) определяется только соотношением активных (реактивных) сопротивлений участков сети и не зависят друг от друга. Последнее обстоятельство упрощает нахождение мощностей (токов) в однородных сетях. В отдельном случае однородной может быть электрическая сеть с участками различного номинального сечения проводов (жил) и исполнения воздушными и кабельными линиями, или искусственными мерами настроенная на однородную. Однако в большинстве случаев однородной является сеть, смонтированная проводами (кабелями) одного сечения и с одинаковым расположением проводов фаз, а также равными расстояниями между ними на всех участках. В этом случае сопротивления единицы длины R0, X0 одинаковы и сопротивления участков сети различаются только за счет их длины:
Rij =R0Lij; Хij=Х0Lij.
Тогда, выражая в формулах (7.26), (7.28) для моментов мощностей сопротивления через R0(X0) и длину соответствующего участка сети, получаем
(7.29)
Аналогично при задании нагрузок токами можно получить:
(7.30)
Таким образом, распределение комплексов или составляющих мощностей (токов) в однородной сети можно определять не по сопротивлениям, а по длинам участков.
Такой способ, носящий название «расщепление сети», используется для приближенного определения потокораспредсления в сетях с малой неоднородностью. К последним относятся сети без трансформаторов и кабельных линий в замкнутых контурах. Полная схема замещения при таком подходе разбивается на две: одна только с активными сопротивлениями, другая — с реактивными. В сетях, приближающихся к однородным, лучшие результаты достигаются при распределении активных сопротивлений по соотношению индуктивных сопротивлений, а реактивных мощностей — по соотношению активных сопротивлений, что определило название «метод расщепления сети».
Отмеченная неоднородность вносит погрешность, которая как показали расчеты, например, [54, пример 3.4], обычно невелика.
Если все нагрузки однородной сети принять с одинаковыми коэффициентами мощности cosφ (такое допущение часто принимают при анализе режимов распределительных сетей 0,38—35 кВ), то формулы (7.29), записанные в виде
(7.31)
показывают, что распределение комплексных мощностей можно определить через их модули по длинам участков. Зная cosφ (tgφ) нагрузок и распределение, например, полных мощностей, легко найти распределение в сети активных и реактивных составляющих полных мощностей.
Допущение об одинаковости коэффициента мощности можно использовать также на начальном этапе проектирования электрических сетей при выборе сечений проводов по данным потокораспределения, определяемым через соотношения известных протяженностей линий (трасс).
