23Статические характеристики электрических нагрузок
С
татические
характеристики нагрузок по напряжению
(рис.
2.17,д)
более полно отражают свойства нагрузки,
чем в случае задания постоянного тока,
мощности или проводимости, но их
использование приводит к усложнению
расчетов.
Во многих случаях
эти характеристики
не известны
и возможно применение
лишь
типовых. Учет статических
характеристик по
напряжению
оказывает существенное влияние на
результаты расчета послеаварийных
установившихся ре-жимов,
когда напряжение сильно
отличается от номи-нального.
С
Рис. 2.18. Статические характерис- тики по напряжению для различ- ных способов задания нагрузки
татические характеристики нагрузки по частоте должны учитываться при расчетах послеаварийных установившихся режимов,в которых имеет место дефи- цит мощности и частота отличается от номинальной. Такие расчеты установившихся режимов учитывают изменение частоты и применяются для анализа действия устройств регулирования частоты и противоаварийной автоматики.
На
рис. 2.18 приведены статические характеристики
по напряжению для различных способов
задания нагрузки. Прямая 1,
параллельная оси напряжений, -
;
квадратичная парабола
.;
кривые
3,
4 -
типовые статические характеристики.
При задании постоянной проводимости
нагрузки график
оказывается ближе к типовой статической
характеристике, чем к характеристике
2
при
,
а
-наоборот.
При применении регулирования
напряжения, обеспечивающего
,
полная мощность нагрузки постоянна,
что соответствует прямой 1.
Нагрузка
представляется случайным током
при расчетах
электрических систем с большей долей
электротяговой нагрузки. Электрифицированный
транспорт-это специальный вид нагрузки,
у которой во времени (по мере движения
электровоза) меняются величина и место
подключения. Такая нагрузка
представляется в виде
,
где q-случайная
величина (рис. 2.17,е).
Расчеты, учитывающие случайный
характер нагрузки,
применяются для
специального анализа
режимов электрических систем и в
особенности для систем электроснабжения
железных дорог. В этих расчетах может
учитываться несимметричный или
несинусоидальный характер нагрузки.
+24Представление нагрузок при расчетах режимов ЭС
Способы представления нагрузок при расчетах режимов зависят от вида сети и целей расчета. При расчетах установившихся режимов сетей в заданный момент времени основной характеристикой электрической нагрузки является ее статическая характеристика по напряжению, наиболее точно учитывающая свойства нагрузки. Такое представление нагрузок необходимо в тех случаях, когда отказ от учета изменения мощностей при изменении напряжения на их зажимах может привести к качественно неверному результату. Это особенно проявляется при расчете режимов электрических сетей со значительными отклонениями напряжений от номинальных значений, например при расчете тяжелых, послеаварийных (ремонтных) режимов, сетей с трансформаторами без РПН и других средств стабилизации напряжения. Учет СХН предусмотрен в алгоритмах расчета режимов, реализуемых на ЭВМ. Однако для большинства эксплуатационных и проектных расчетов такой уточненный подход не является необходимым, а при расчетах режимов, выполняемых вручную, достаточно трудоемким. Поэтому ограничиваются менее строгим отображением свойств нагрузки. Наиболее часто используются следующие способы учета электрических нагрузок:
неизменный по модулю и фазе ток;
неизменная активная и реактивная мощность;
неизменная проводимость и неизменное сопротивление.

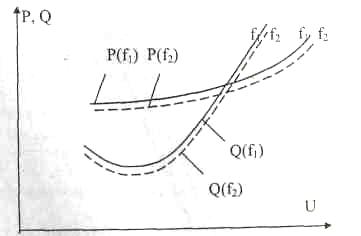

Рис. 4.11. Статические характеристики нагрузок по напряжению при различных значениях частоты
Задание (моделирование) нагрузки неизменным по модулю и фазе током (рис. 4.12, б) В общем случае ток определяется по заданному значению мощности нагрузки S и приложенному напряжению U:
(4.28)
где
—
сопряженные комплексы мощности, фазного
и линейного напряжений. Изменение
напряжения в точке подключения нагрузки
при условии I
= const
определяет изменение мощности нагрузки,
поскольку
(4.29)
Таким способом достигается определенное качественное соответствие с действительной статической характеристикой нагрузки, определяющей снижение ее мощности при уменьшении напряжения и рост мощности при повышении напряжения в точке включения нагрузки, и характеризуется пропорциональной зависимостью.
Рис.
4.12. Способы моделирования (задания)
электрических нагрузок
Однако до расчета режима сети комплексные напряжения в узлах неизвестны они являются искомыми, а потому воспользоваться точным выражением (4.28) для задания нагрузки не представляется возможным. В условиях эксплуатации можно использовать результаты замеров напряжения U(0) или принять их номинальное значение UН. В этом случае токовые нагрузки узлов
(4.30)
вычисленные относительно исходных напряжений U(0) или UН, задаются модулем тока
(4.31)
и его фазой φ= arctg(IP/IA), (4.32)
п
рактически
представляемой в виде средневзвешенного
коэффициента мощности нагрузки
(4.33)
определяемого с помощью показаний счетчиков активной Wa и реактивной WP энергии, например, за характерные (режимные) сутки.
