7.Типовой попречный пофиль насыпи
1) Типовой нормальный поперечный профиль насыпи
Рассматриваем высотой до 12 м, из глинистых грунтов IL ≤ 0,25 или из мелких пылеватых песков (сухих) при поперечном уклоне местности не круче 1:5
Канава должна работать на самоочищение, поэтому imin ≥ 0,003
Предположим, что слева будем достраивать второй путь
При уклоне местности от 1:3 до 1:5
С правой стороны водоотвод не проектируется, с левой проектируется обязательно.

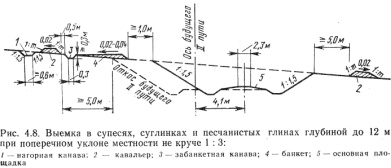

8. Типовой поперечный профиль выемки. Области применения.
в глинистых грунтах нормами проектирования предусматривается устройство закюветной полки. Это необходимо, чтобы предупредить сползание грунта в кювет.
9.Основные элементы поперечного профиля зп. Опзп:назначение, очертание,размеры.
1)Основная площадка ЗП
Предназначена для размещения ВСП, воспринимает нагрузку от балласт и передают на ЗП
B (ширина) – определяется нормами СТНЦ – 01 -95, зависит от категории линии, вида грунта, от количества путей
Например: II категория, грунты глинистые, однопутные - 7,6 м, для дренирующего – 6 м

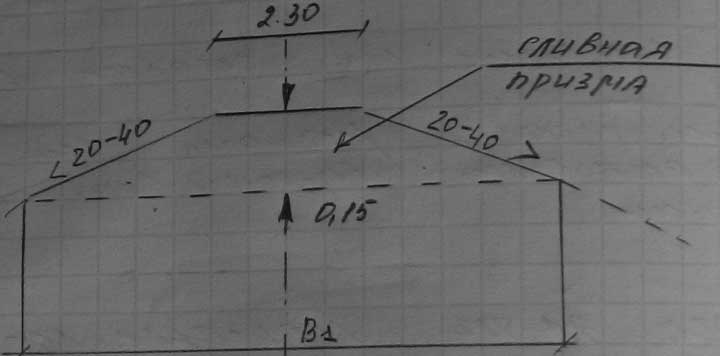

Форма основной площадки
Рис (грунт глинистый)
Рис (грунт дренирующий)
Двухпутная
В кривых участках пути с наружной стороны кривой в зависимости от радиуса производится уширение ЗП. Величин этого ушнирения нормируется СТНЦ 01-95
2)Обочина ЗП, предназначена:
1.Для повышения прочности, устойчивости ЗП
2.Для размещения материалов покилометрового запаса верхнего строения пути
3.Для размещения работников ж/д транспорта.
3) Откосные части
Крутизна откосов круче 1:1,5 считается неприемлемой для строительства, особых случаях 1:1,75. Откосы берм не больше чем 1:2
10. Основные элементы поперечного профиля земляного полотна. Обочина и откосные части.
Основная площадка ЗП
Предназначена для размещения ВСП, воспринимает нагрузку от балласт и передают на ЗП
назначение обочины:1.для повыш.прочности и устойчивости ЗП.2.для размещения покилометрового запаса мат-ла ВСП.3.для размещения работников ж\д транспорта при встрече и пропуска поездов исходя из соображений охраны их жизни и здоровья.Длина обочины min=50см.
откосы:крутизна
заложение откосов 1:m
для типовых попер.проф. регламентирутся
нормами СТНЦ-01-95.Для индивидуал.проф.,то
в этом случае крутизна заложения
считается.
;
;
затапливаемые1:m=1:2.;в
индивид.1:m=1:3,4,5и
т.д.
11. Особенности конструкции земляного полотна, сооружаемого из разнородных грунтов.

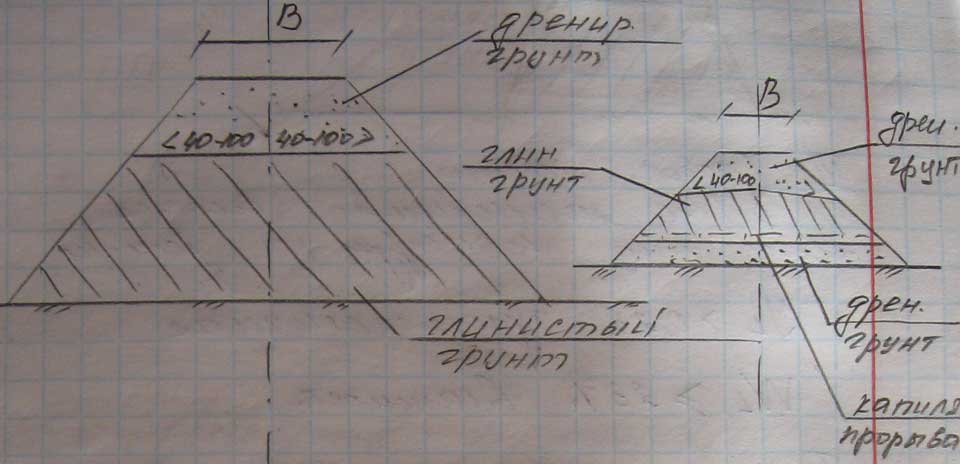

1)Насыпи, возводимые с использованием глинистого и дренирующего грунта:
2)Конструкции ЗП при его уширении с использованием разнорожного грунта
Грунты присыпаемой части должны иметь строительные свойства не хуже грунтов существующей насыпи.

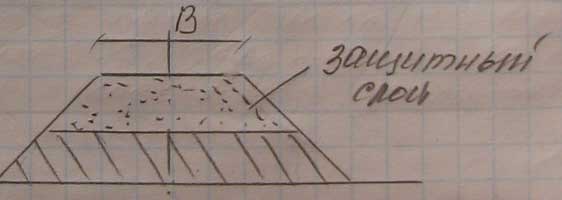

3)ЗП с защитным слоем.
IL>0,25 тугопластичные
WL≥23% вложность.
Толщина защитного слоя определ. Исходя из 3-х условий:
-Обеспечение прочности (несущей способности) основной площадки ЗП.
-Обеспечение упругих осадок осн. Площадки ЗП не превышающ. Заданные или нормативн.
-Ограничение деформаций пути под воздействием морозного пучения грунтов
