Общий эмиттер
Есм обеспечивает закрытое состояние транзистора.

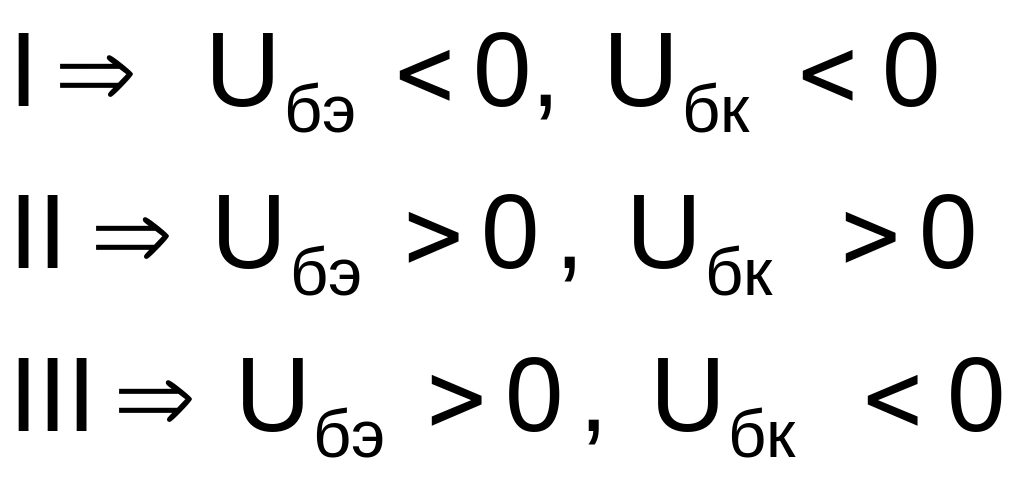

Когда транзистор работает как ключ, он находится в режиме I и III, пробегая режим усиления (II)
В точке А транзистор находится в режиме отсечки ключ разомкнут.
В точке В, транзистор VT – открыт и насыщен (О(Н)).
Передаточная характеристика
зависимость

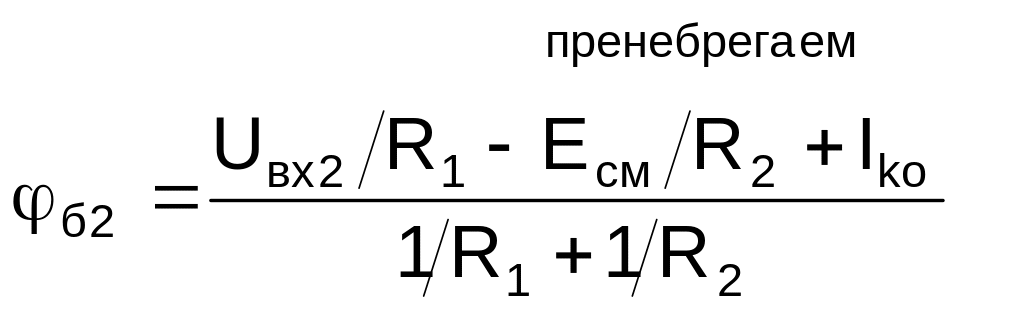

По методу двух узлов найдем
Для того, чтобы биполярный транзистор вошел в режим насыщения, необходимо выполнение токового критерия:

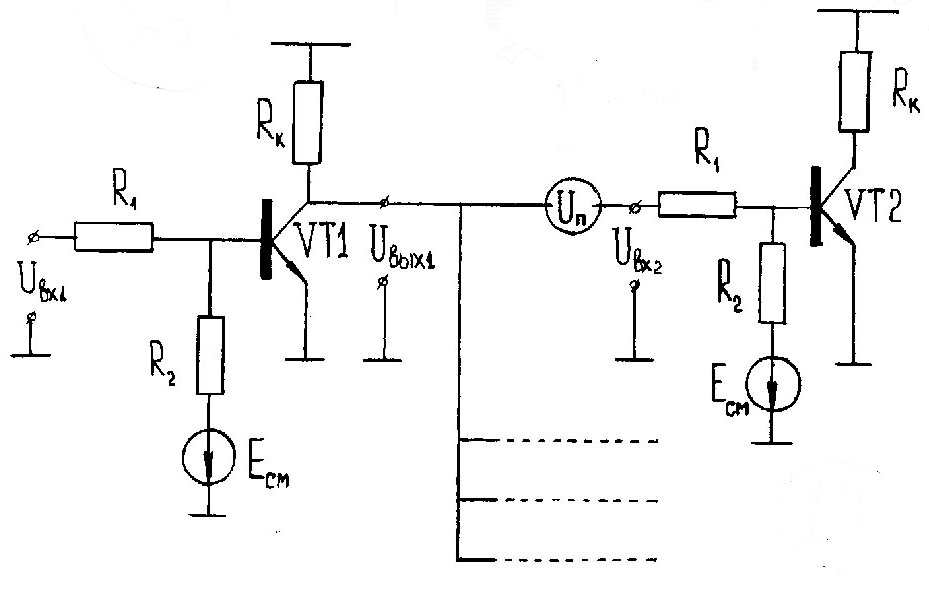

Помехоустойчивость ключа – инвертора
Под помехоустойчивостью понимается то напряжение фиктивного источника, которое включается между выходом ключа и входом такого же ключа, являющегося нагрузкой, при котором схема нагрузки функционирует нормально.
VT1 – закрыт, VT2 – открыт (насыщен)
VT1 – открыт (насыщен)

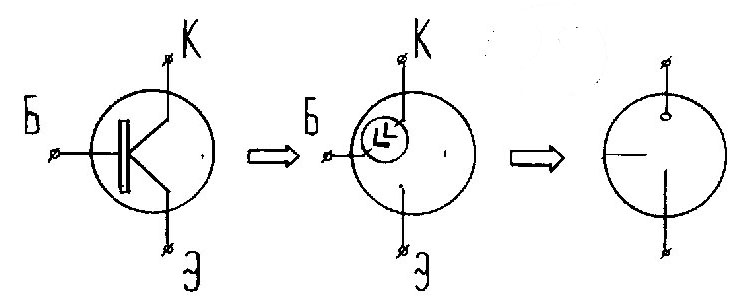

Схема замещения транзистора в режиме отсечки

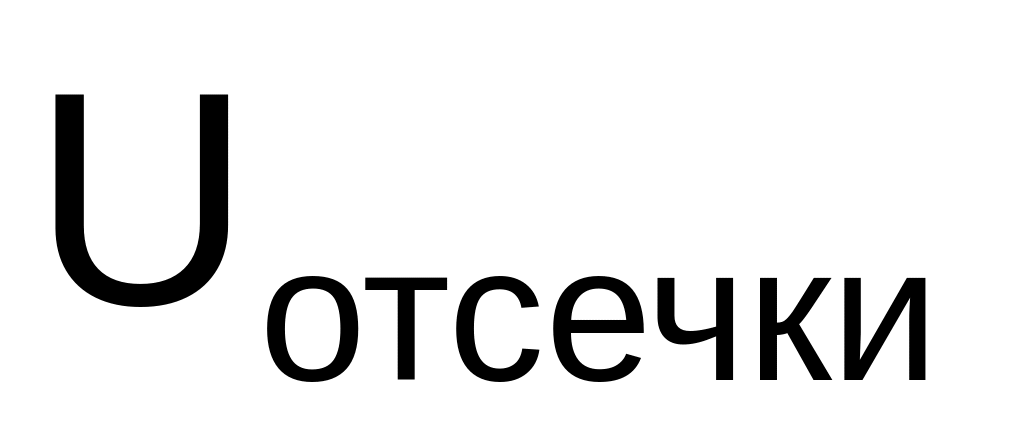

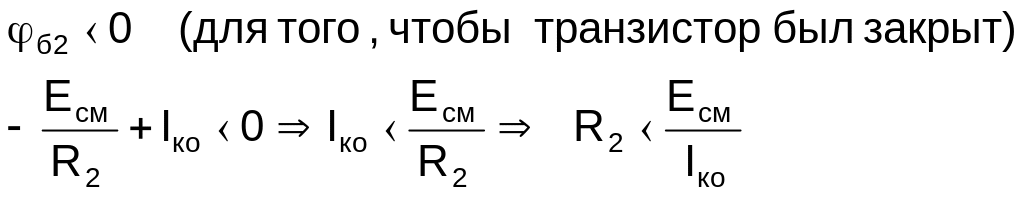

В режиме отсечки транзистор можно заменить источником тока = , это соответствует разомкнутому состоянию ключа. Режим отсечки обеспечивается напряжением или осуществляемая за счет для кремниевых транзисторов.

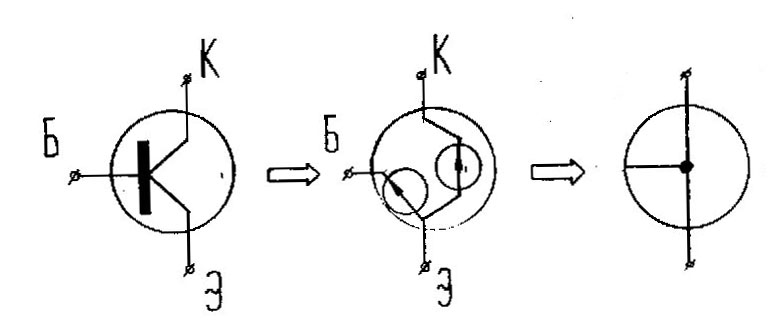

Схема замещения транзистора в режиме насыщения

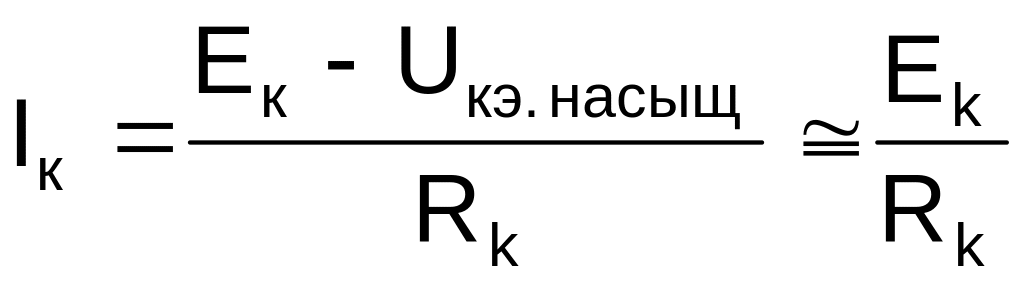

В режиме насыщения транзистор можно заменить двумя источниками напряжения между базой и эммитером, и между коллектором и эммитером. Режим насыщения обеспечивается токовым критерием:
Расчет элементов связи в транзисторных ключах
Первый случай
VT1 – открыт (насыщен) , VT2 – закрыт
1) Ge
2) Si

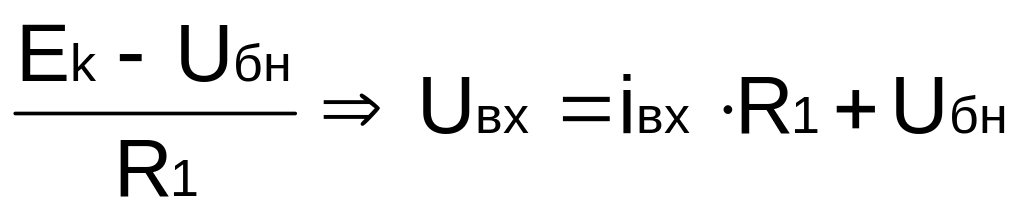

R1 ограничивает входной ток
Второй случай
VT1 – закрыт, VT2 – открыт(насыщен)
(*) (**)

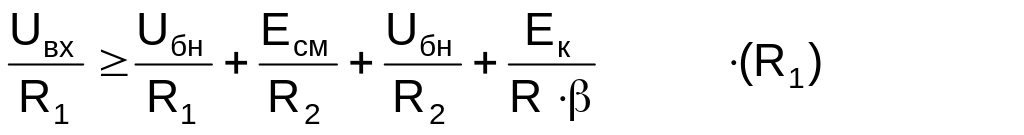

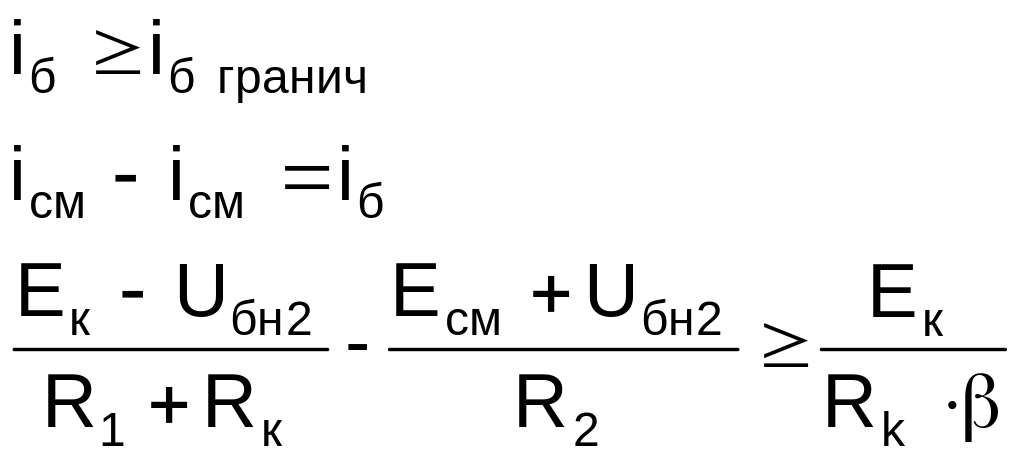

Определим R1:

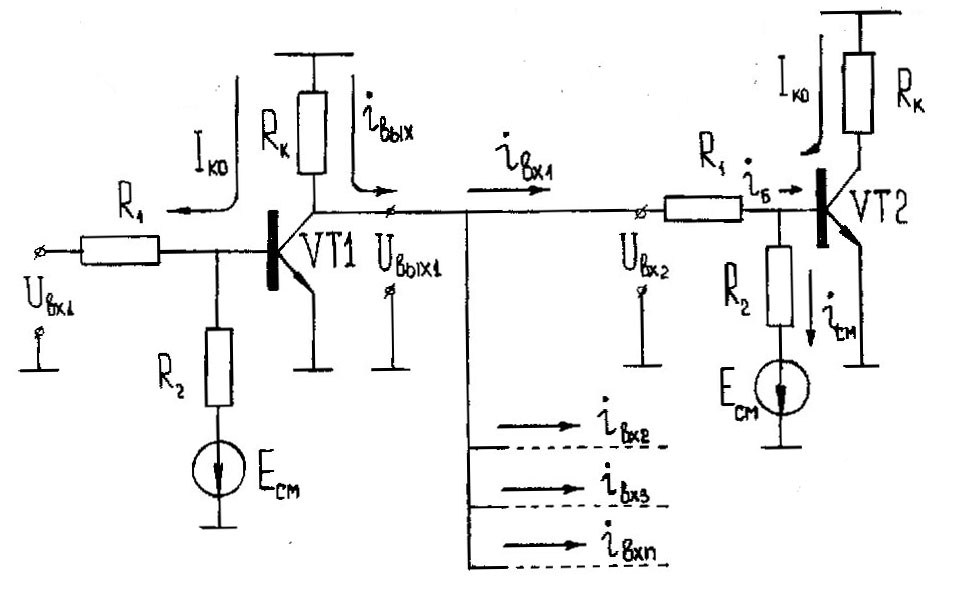

Нагрузочная способность ключа-инвертора
Один ключ нагружен на n ключей
V T1 – закрыт, VT2 – о(н)
VT3 - о(н)
…………
………… в режиме насыщения
…………
VT(n+1)- о(н)
iвых = niвх

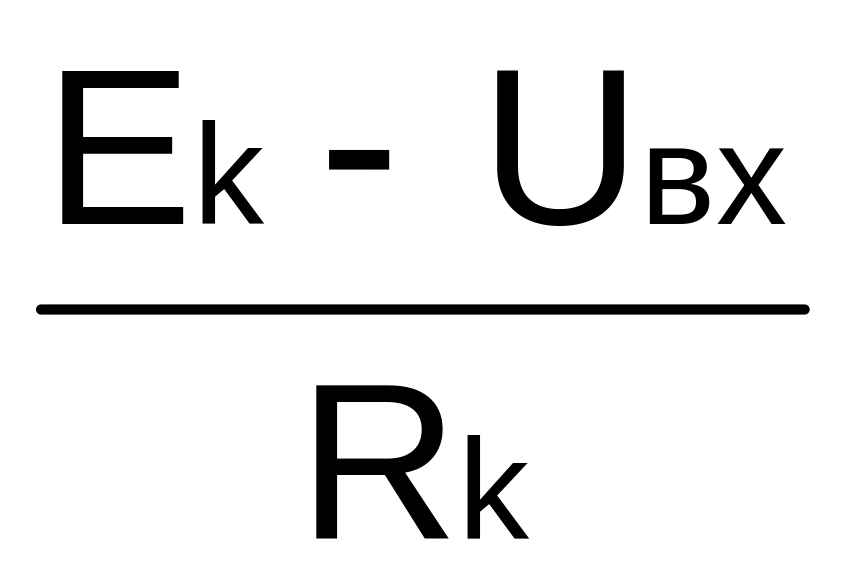

iвых =
iвх =
iб
iб=iвх - iсм

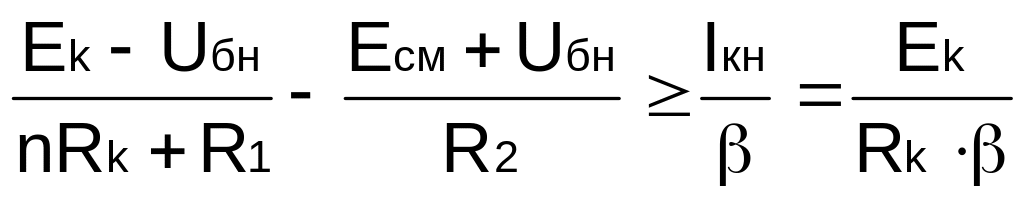

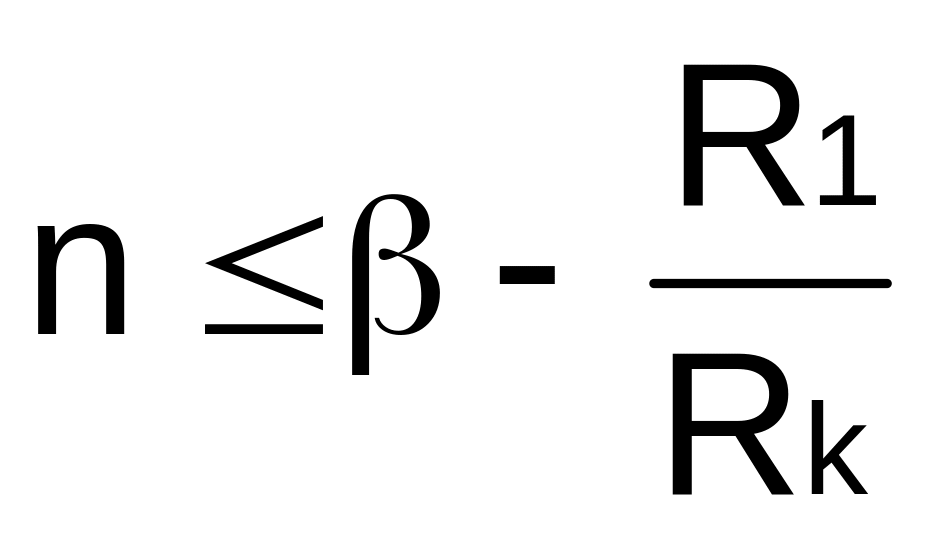

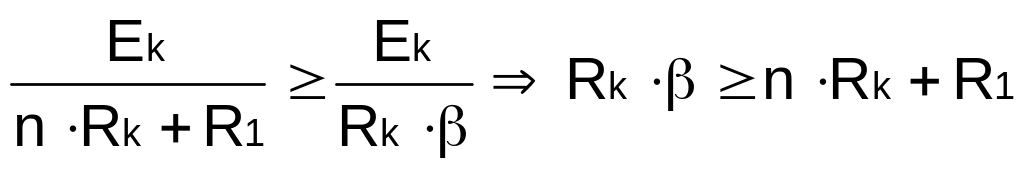

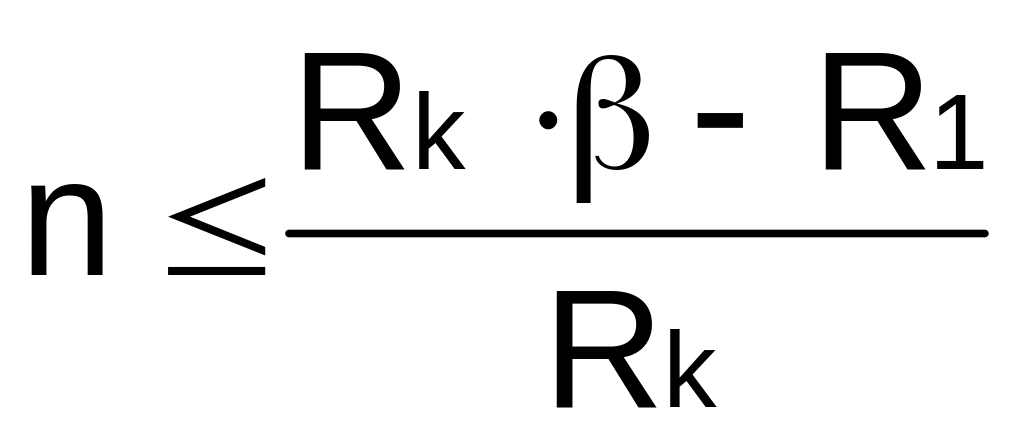

- условие, при котором все транзисторы нагрузки будут входить
в режим насыщения
Если VT1 закрыт и ненагружен (n=0) => Ik0
n=1, Ik0,iвх1 уменьшается
Если n ключей, то Ik0,iвх,…,iвхn
С увеличением n нагрузки, логическая “1” уменьшается могут быть сбои, т.к. нагрузочные параметры могут не войти в режим насыщения.

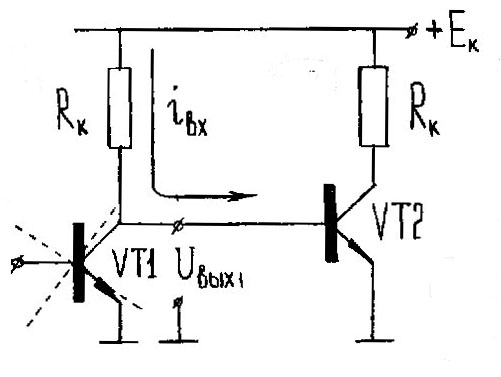

Ключ на биполярном кремниевом транзисторе с непосредственной связью
VT1 - о(н), VT2 – з
Uвых1=Uвх2=0.2 В<Uотсечки (т.к. кремниевый)=0.6 В
U0=0.2 В
VT1 - з, VT2 - о(н)
Uвх2=Uбн2=Uвых1=0.7 В
U1=0.7 В - мало (малый перепад между логической “1” и логическим “0”.

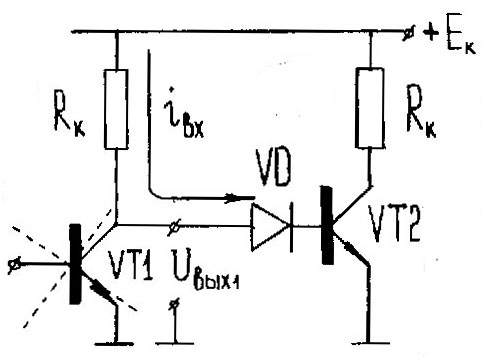

VT1-о(н), VT2-з
Uвых1=Uкэн=0,2 В

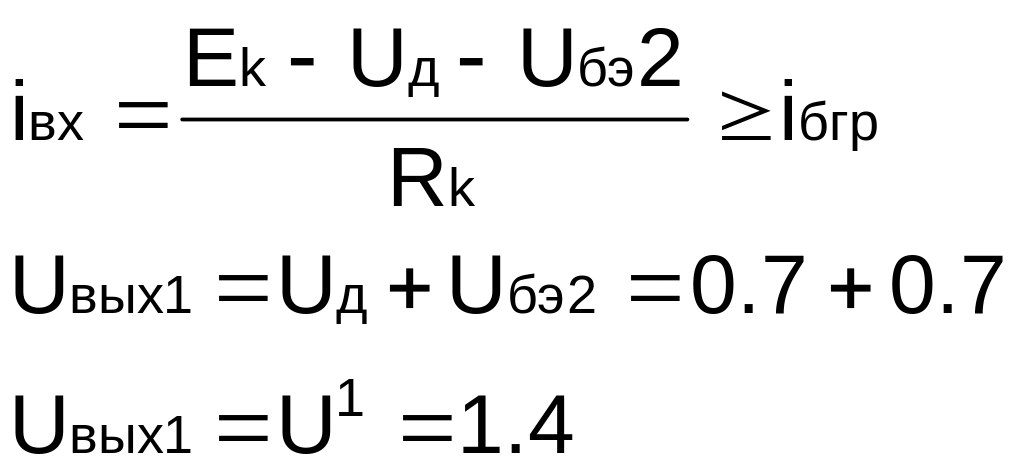

Uвых1= Uд+Uбэ2
Uбэ2= Uвых1-Uд= 0.2-0.6= -0.4 В < Uотс VT2- надежно закрыт
VT1 - з, VT2 - о(н)
Эта схема позволяет увеличить разницу перепадов между логической «1” и логическим «0».
Возрастает помехоустойчивость схемы.
