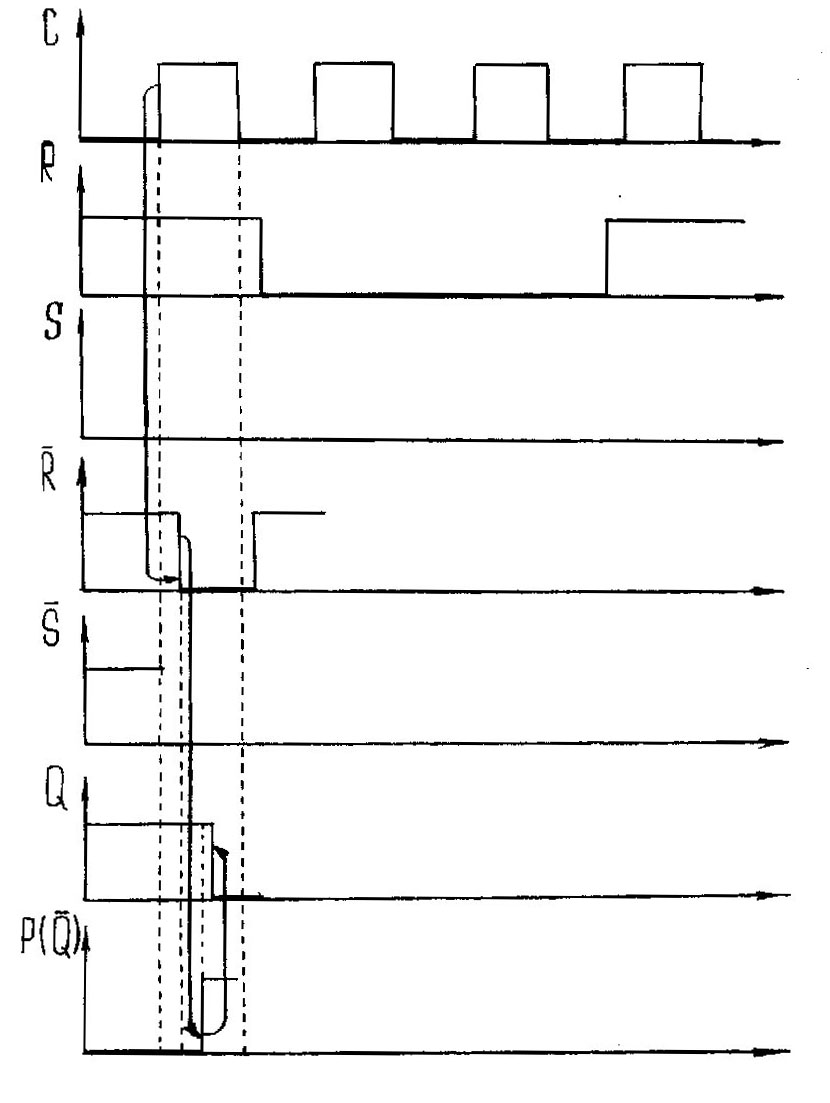

Тактируемый rs-триггер.
Управление производится прямыми, а не
инверсными сигналами.
С – тактовые импульсы;
R – перекрывает первый
тактовый импульс;
R,S – информационные входы
Срабатывание: информационный
сигнал + тактовый
R & R & P(Q)
C
& S &
S Q
R Q
C
Q
S
Таблица истинности
С |
R |
S |
Qt |
состояние |
0 |
* |
* |
Qt-1 |
Хранение |
1 |
0 |
0 |
Qt-1 |
Хранение |
1 |
0 |
1 |
1 |
Установка |
1 |
1 |
0 |
0 |
Сброс |
1 |
1 |
1 |
* |
Запрет |
Одновременно подавать «1» на R и S нельзя!
Тактируемый d-триггер
С
D
Qt
состояние
0
*
Qt-1
Хранение
1
0
0
Установка
1
1
1
Установка
Срабатывание триггера происходит по
переднему фронту тактового импульса
при наличии сигнала на D.
D=1
триггер надо установить в единичное
состояние
& R & P(Q)
C
& S &
D Q
D TT Q
Q
C
S
Эти и последующие графики – без
задержек.
t
D
t
S
t
R
t
Q
t
Q
t
Псевдодвухтактовый rs-триггер (ms-триггер)
Таблица истинности как у RS
– триггера.
Срабатывание MS–триггера
происходит по заднему фронту тактового
импульса при наличии информационных
сигналов на R или S.
На R и S
нельзя одновременно подавать
«1».
R R
P’ P(Q)
C C
S S
Q’ Q
C 1
R TT Q
C
Q
S
C
t
R
t
S
Q’ t
t
P’
t
C
t
Q
t
Q
t
Универсальный jk-триггер
K &
R T R T Q
C
C
& S S Q
J
1
Триггер работает по заднему фронту
тактового импульса.
// перевести на
русский язык! //
J TT Q
C
Q
K
С |
K |
J |
Qt |
состояние |
0 |
* |
* |
Qt-1 |
Хранение |
1 |
0 |
0 |
Qt-1 |
Хранение |
1 |
0 |
1 |
1 |
Установка |
1 |
1 |
0 |
0 |
Сброс |
1 |
1 |
1 |
_ Qt-1 |
Установка в противоположное сотояние – счетный режим |
Т-триггер
K &
R TT
Q
T C
J & S Q
«1»
Т-триггер – счетный триггер (деление
на 2).
С каждым тактовым импульсом – переход
в противоположное состояние.
T TT
T Q
Q
Т
Q t
t
