3.3. Экстракционные аппараты и установки.
Установки жидкостной экстракции применяют для очистки сточных вод, содержащих фенолы, масла, органические кислоты, ионы металлов и др. Процесс состоит в извлечении одного или нескольких компонентов из данной смеси экстрагентом, обладающим ограниченной взаимной растворимостью, либо двумя несмешивающимися растворителями, каждый из которых преимущественно растворяет разные компоненты. В качестве экстрагентов используют органические растворители (бензол, тетрахлоридметан, бутилацетат и др.). Экстракционный метод очистки производственных сточных вод основан на распределении загрязняющего вещества в смеси двух взаимонерастворимых жидкостей соответственно его растворимости в них. Метод экстракции позволяет разделять такие жидкие смеси, которые другими методами разделить невозможно или затруднительно.
Исходная смесь образует одну фазу, экстрагент - другую. Одна из этих фаз является сплошной, другая дисперсной, распределенной в первой в виде капель.
Отношение взаимно уравновешивающихся концентраций в двух несмешивающихся (или слабосмешивающихся) растворителях при достижении равновесия является постоянным и называется коэффициентом распределения
kp = Cэ/Cст ≈ const,
где Сэ, Сст — концентрация экстрагируемого вещества соответственно в экстрагенте и сточной воде при установившемся равновесии, кг/м3.
Коэффициент распределения kp зависит от температуры, при которой проводится экстракция, а также от наличия различных примесей в сточных водах и экстрагенте.
После достижения равновесия концентрация экстрагируемого вещества в экстрагенте значительно выше, чем в сточной воде. Сконцентрированное в экстрагенте вещество отделяется от растворителя и может быть утилизировано. Экстрагент после этого вновь используется в технологическом процессе очистки.
Метод экстракционной очистки экономически целесообразен при значительной концентрации органических примесей или при высокой стоимости извлекаемого вещества. Для большинства продуктов применение экстракции рационально при концентрации их 2 г/л и более.
Методы экстрагирования органических веществ по схемам контакта экстрагента и сточной воды можно разделить на перекрестноточные, ступенчато-противоточные и непрерывно-противоточные. Прямоток в процессах экстракции не применяется.

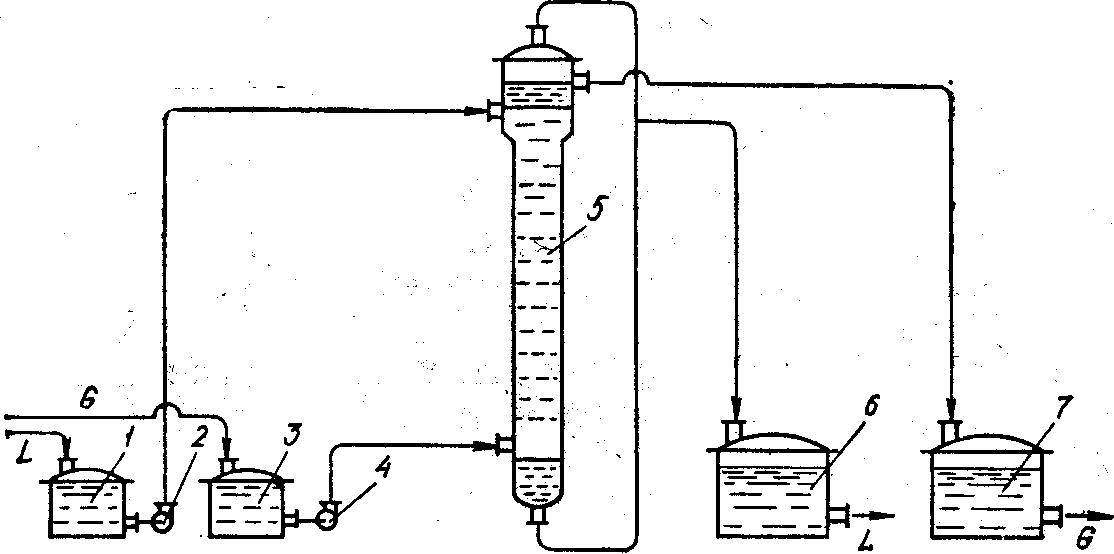

Схема непрерывно-действующей экстракционной установки приведена на рис. 3.8. Тяжелая жидкость L из хранилища 1 насосом 2 нагнетается в верхнюю часть экстрактора 5. Аналогично из хранилища 3 насосом 4 подается легкая жидкость G в нижнюю часть экстрактора. После противоточного взаимодействия в экстракторе тяжелая жидкость L собирается в емкость 6, а легкая G - в емкость 7.
При многоступенчатой перекрестноточной схеме сточная вода на каждой ступени конктактирует со свежим экстрагентом, что требует значительных его расходов.
Рис. 3.8. Схема непрерывно-действующей экстракционной установки.
Для очистки сточных вод наиболее часто применяют противоточные многоступенчатые установки. Практическое применение получили методы ступенчато-противоточной и непрерывно-противоточной экстракции. В этих установках практически полностью используется емкость экстрагента.
При ступенчато-противоточной экстракции каждая ступень включает перемешивающее устройство для смешения фаз и отстойник для их гравитационного разделения. Вода и экстрагент движутся навстречу друг другу, экстракт последующей ступени смешивается в смесителе с водной фазой предыдущей ступени. Смеситель должен обеспечить максимальную степень диспергирования экстракта в воде, исключающую, однако, возможность образования стойких эмульсий, которые препятствуют разделению фаз. Конечная концентрация экстрагируемого вещества в воде может быть определена по формуле
,
где Ск и Сн — соответственно конечная и начальная концентрация экстрагируемого вещества в воде, кг/м3; п — число экстракции; b — удельный расход экстрагента для одной экстракции, м3/м3, равный:
здесь W — общий объем экстрагента, затрачиваемого на экстракцию, м3; Q — количество сточных вод, подвергающихся экстракции, м3.
Ступенчато-противоточная экстракция может быть непрерывной или периодической (при малых расходах сточных вод).
При непрерывно-противоточной экстракции вода и экстрагент движутся навстречу друг другу в одном аппарате, обеспечивающем диспергирование экстрагента в воде; при этом примеси сточной воды непрерывно переходят в экстрагент.
Если плотность обрабатываемой сточной воды больше плотности экстрагента γст>γэ, то вода вводится в экстракционную колонну сверху, а экстрагент снизу. При γэ > γст экстрагент вводится в верхнюю часть колонны, а обрабатываемая сточная вода в нижнюю.
Для определения концентрации экстрагируемого вещества в обработанной сточной воде при непрерывной экстракции можно воспользоваться формулой
.
Требуемый удельный расход экстрагента при заданных начальной и конечной концентрациях экстрагируемого вещества в сточной воде определяется по формуле
Процесс экстракции в промышленности сочетается с процессом регенерации растворителя с целью его повторного использования и выделения из экстрагента целевых продуктов. Чаще всего разделение экстракта на компоненты осуществляется методом перегонки. Выбор метода разделения экстракта зависит от физико-химических свойств содержащихся в нем веществ.
Технологическая схема очистки производственных сточных вод экстракционным методом зависит от количества и состава сточных вод, свойств экстрагента, способов его регенерации и обычно включает следующие четыре установки:
1) подготовки воды перед экстракцией — отстойники, флотаторы, фильтры, нейтрализаторы, охладительные устройства;
2) экстракции — колонны для улавливания паров экстрагента, собственно экстракционная колонна и резервуары (сборники экстрагента);
3) регенерации экстрагента из сточной воды;
4) регенерации экстрагента из экстракта — теплообменник, подогреватель, одно- или двухступенчатая регенерационная (ректификационная) колонна, охлаждающие устройства, сепараторы, сборники регенерированного экстракта и экстрагируемых веществ.
Различают горизонтальные, вертикальные и центробежные смесительно-отстойные экстракторы. Каждая ступень имеет смесительную и отстойную камеры. Смеситель представляет собой вертикальный цилиндр, имеющий сферическое днище и гладкую внутреннюю поверхность или отражательные перегородки на стенках. Более компактны смесительно-отстойные экстракторы ящичного типа.
Одна из конструкций ступени ящичного экстрактора показана на рис. 3.9.

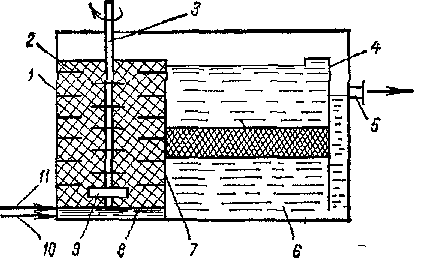

Рис. 3.9. Ступень ящичного экстрактора:
1 — смесительная камера; 2 — статорная перегородка; 3 — вал с диском;
4 — гидрозатвор; 5 — отвод тяжелой фазы; 6 — отстойная камера; 7 — перегородка между смесительной и отстойной камерой; 8 — предкамера;
9 — смесительно-транспортирующее устройство; 10 — подвод тяжелой фазы; 11 — то же, легкой фазы.
При расчете экстракционной установки определяют число ступеней и конструктивные размеры.
Расчет процессов экстракции основан на совместном решении уравнений материального баланса и фазового равновесия. Тепловые эффекты перехода вещества из одной жидкой фазы в другую, если такой переход не сопровождается химическим взаимодействием, обычно невелики. Обычно считают, что процесс протекает в изотермических условиях.
Материальный баланс процесса экстракции выражается общими для массообменных процессов уравнениями. В случае частичной взаимной растворимости фаз L и G их величины, уже не будут постоянными по высоте колонны, а следовательно, и отношение G/L будет переменной величиной. Отсюда вывод - рабочая линия процесса экстракции в системе координат х - у при частичной взаимной растворимости фаз не будет прямой. Уравнение материального баланса по общим потокам в этом случае будет иметь вид
F + S = R + Е,
где F, R - массовые количества соответственно исходного раствора и полученного рафината (остатка); S, Е - массовые количества соответственно экстрагента и полученного экстракта.
Если пренебречь взаимной растворимостью фаз G и L, тo количество экстрагента можно определить по двойной диаграмме состава х - у, на которую следует нанести равновесную, рабочую и кинетическую линии.
Материальный баланс при равенстве объемов фаз Vэ = V0 = const и Vв = Vp = const будет иметь вид
Vв xн – Vэ ук = Vр xк – V0 yн .
Уравнение рабочей линии
или
у = А х + В,
где Vв, V0, Vэ, Vp — объемы сточной воды, экстрагента, экстракта н рафината; хн, хк — содержание извлекаемого компонента в воде и рафинате; ун, ук — содержание извлекаемого компонента в экстрагенте и экстракте; А = Vв/V0 = tg α — тангенс угла наклона рабочей линии; В = ун = (Vв/V0)хк — отрезок, отсекаемый на оси ординат.
Эффективность ступени, считая по фазе экстракта Еэ и рафината Ер, определяется по зависимостям
; ,
где ук*, хк* — равновесные концентрации в фазе экстракта и рафината соответственно.
Общая эффективность экстрактора равна отношению теоретических ступеней к числу действительных ступеней Е0 = nт/nд. Зная эффективность отдельных ступеней, графически определяют необходимое число действительных ступеней смесительно-отстойного экстрактора. Частота вращения мешалки, необходимая равномерного распределения капель дисперсной фазы в сплошной, определяется по следующим зависимостям: для смесителей без отражательных перегородокъ
;
для смесителей с четырьмя отражательными перегородками
,
где Reц = с n0 dм2/с — критерий Рейнольдса; Gaм = ρс2dм3g/μс2 — критерий Галилея, Weц = ρc n02 dм/σ — критерий Вебера; μд, μc — динамические коэффициенты вязкости дисперсной и сплошной фаз, Па.с; ρс — плотность сплошной фазы, кг/м3; Δρ = ρ0 – ρд — разность плотностей сплошной и дисперсной фаз, кг/м3; dм — диаметр мешалки, м; D — диаметр экстрактора, м; n0 —частота вращения мешалки, мин-1; σ — коэффициент поверхностного натяжения, Н/м.
Формулы справедливы в следующих пределах
Δρ/ρc = 0,02…0,594; μд/μc = 0,005…2,46; D/dм = 1,72…4,0.
Для определения частоты вращения мешалки в ящичных экстракторах (в мин-1) применяется формула
,
где Vж — объем перемешиваемой жидкости, м3; Dст — диаметр ступицы мешалки, м; h — высота лопасти мешалки, м.
Размер капель определяется по зависимости
,
где Р/V —мощность, расходуемая на перемешивание единицы объема жидкости.
Коэффициент массоотдачи в сплошной фазе βс можно рассчитать по приближенному уравнению
где Dс — диаметр ступицы мешалки, м.
Для создания замкнутых систем водоснабжения можно использовать экстракционные установки с другими конструкциями экстракторов: роторными, центробежными, пульсационными, распылительными и др.
Тарельчатые экстракторы более эффективны, чем полые и насадочные. Наличие ряда перераспределительных устройств (тарелок) исключает перемешивание как сплошной, так и дисперсной фаз по высоте аппарата, приближая экстрактор с ситчатыми тарелками к аппаратам идеального вытеснения.
Общую высоту рабочей части тарельчатой экстракционной колонны можно рассчитать, зная число реальных тарелок N и расстояние h между тарелками:
.
Число реальных тарелок можно определить по кинетической кривой. Для этого предварительно рассчитывают число единиц переноса одной тарелки:
,
где - коэффициент массопередачи, отнесенный к площади тарелки.

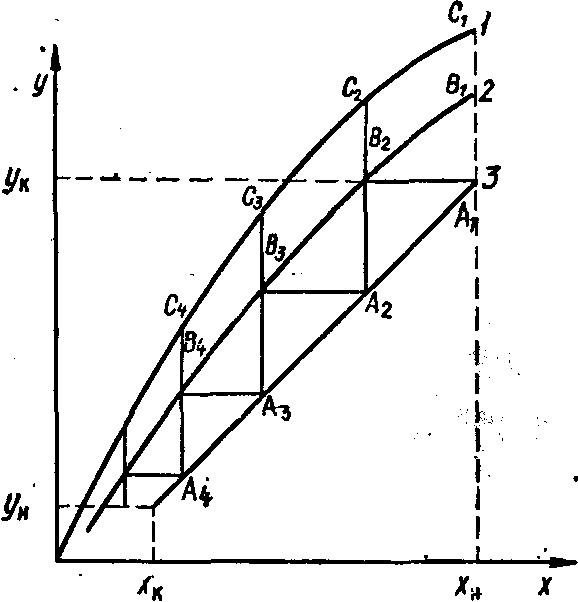

Построив на диаграмме x - у (рис. 3.10) равновесную линию у* = f (x) и нанеся рабочую линию 3 процесса экстракции у = A x + В, строят кинетическую кривую 2 процесса. Для этого отрезки между равновесной и рабочей линиями делят в соотношении
и соединяют полученные точки B1, В2, ..., Вn плавной линией - кинетической кривой. Число ступеней, построенных на диаграмме между кинетической и рабочей линиями в пределах, заданных концентрацией xн, xк и yн, yк составит число тарелок N в колонне.
Рис. 3.10. Определение числа реальных тарелок для процесс противоточной экстракции.
Высота слоя сплошной фазы, соответствующая интенсивней массопередаче в зоне образования и расщепления струй дисперсной фазы на капли составляет около 0,2 м.
Расстояние между тарелками может быть принято в пределах 0,25…0,60 м, для колонн больших размеров расстояние между тарелками следует принимать равным 0,40…0,60 м, чтобы между ними можно было установить люки.
Пример 3.3. В полом безнасадочном экстракторе фенол из водного раствора извлекается экстрагентом-бензолом. Количество поступающей в экстрактор сточной воды L = 1400 кг/ч. Концентрация фенола в сточной воде н = 0,1 % и к = 0,01 %. Концентрация фенола в бензоле н = 0 и к = 5 %. Определить расход чистого экстрагента-бензола и высоту hL рабочей части колонного экстрактора, если диаметр экстрактора D = 120 мм, скорость свободного подъема капли бензола (в неподвижной сплошной водной среде) wG = 0,055 мс, длительность пребывания капли бензола в зоне экстракции = 200 с.
Решение. Количество расходуемого экстрагента-бензола G определяется из уравнения материального баланса:
L н + G н = L к + G к,
откуда
кг.
Скорость движения сплошной фазы (сточной воды):
wL = ,
где - площадь поперечного сечения экстрактора, м2.
Тогда
м/с.
Относительная скорость подьема капли экстрагента-бензола:
w0 = wG – wL = 0,055 – 0,035 = 0,02 м/с.
