8.3. Требования к выполнению технологической схемы.
На технологической схеме установки должны быть показаны основные изделия (аппараты, машины и т.д.), входящие в установку, а также отображены принципы, обеспечивающие химико-технологический процесс, указаны основные технологические связи между изделиями (трубопроводы), а также элементы, имеющие самостоятельное функциональное назначение (насосы, арматура и т.д.). Схема должна содержать:
- графически упрощенное изображение изделий, входящих в установку, во взаимной технологической и монтажной связи между ними:
- таблицу условных графических обозначений пунктов замера и контроля параметров процесса (по необходимости).

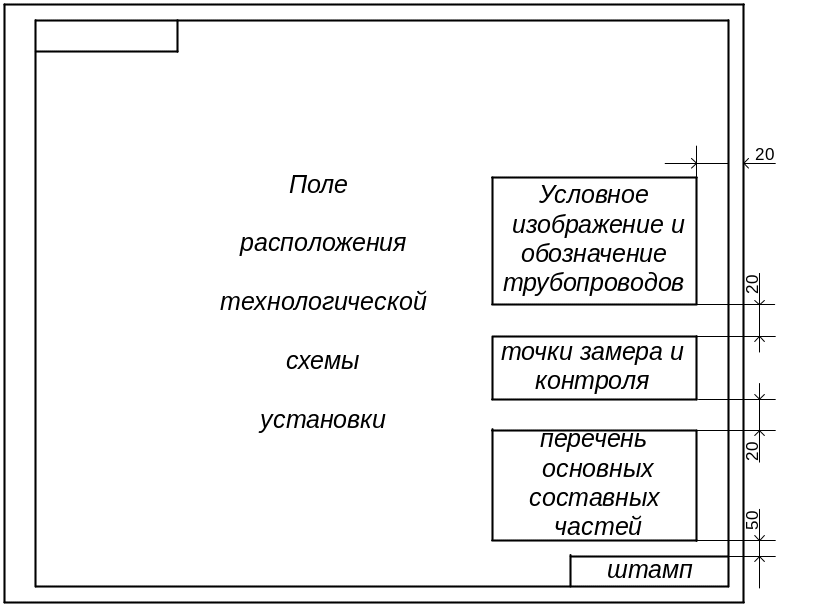

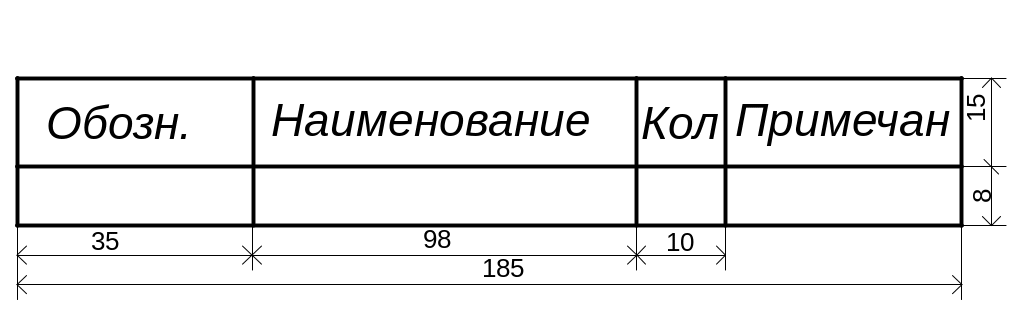

Поле листа технологической схемы заполняется следующим образом (рис 52): на большей части поля листа располагается схема, а над штампом располагаются таблица основных составных частей и элементов схемы и таблица условных изображений и обозначений трубопроводов. Таблица основных составных частей и элементов схемы (табл. 19) заполняется сверху вниз следующим образом. В графе “Обозн.” приводится буквенное обозначение составной части схемы, например: аппарат - А, насос - Н и т.д. При наличии в схеме нескольких элементов одного названия используются числовые индексы, записываемые с правой стороны буквенного обозначения. Для основных аппаратов высота числового индекса равна высоте букв, например: А1. А2, В1, В2. Для арматуры и приборов высота числового индекса равна половине высоты букв, например: В31, В32, КП1, КП2, М1, М2. В графе “Примеч.” При необходимости записываются основные технические данные (габаритные размеры, производительность или обозначения по ГОСТ, ТУ, каталогу и т.п.).
Аппаратом, машинам и арматуре, показанным на схеме, как правило, присваивается буквенное обозначение, соответствующее начальной букве их наименований:
аппарат - А; компрессор - К; вентилятор - Н; редуктор -- Рд; дроссель - Д; манометр - М; термометр - Т; счетчик (газа, жидкости) - С4; сигнализатор уровня - СУ; вентиль регулирующий - ВР; указатель уровня - У; вентиль запорный - В3; вентиль спускной - ВС; кран пробный - КП; кран проходной - КПр; предохранительный клапан - ПК.
Р ис. 52. Заполнение листа технологической схемы.
Т аблица 19.
Кроме указанных, могут быть приняты и другие буквенные обозначения элементов схемы с расшифровкой их в перечне основных составных частей и элементов. Буквенные обозначения элементов схемы следует проставлять для аппаратов, машин и механизмов непосредственно на их изображении, а при малом масштабе – в непосредственной близости от изображения; для – арматуры – рядом с ее изображением. Все оборудование (машины, аппараты, насосы и др.) на схеме вычерчивается сплошными тонкими линиями толщиной 0,3…0,5 мм, а трубопроводы и арматура – сплошными основными линиями по ГОСТ 2.303-68, т.е. в два – три раза толще, чем для оборудования. Изделия и элементы схемы установки должны быть показаны условно в соответствии со следующим стандартом:
- аппараты колонные – ГОСТ 2.790-74;
- аппараты сушильные – ГОСТ 2.792-74;
- насосы и вентиляторы – ГОСТ 2.782-68;
- устройства питающие и дозирующие – ГОСТ 2.794-79;
- конденсатоотводчики – ГОСТ 2.780-68;
- трубопроводы для жидкостей и газов – ГОСТ 3464-63;
- трубопроводы в зависимости от вида транспортируемой среды и их назначения – ГОСТ 11628-65;
- элементы трубопроводов – ГОСТ 2.784-70;
- арматура трубопроводов – ГОСТ 2.785-70;
- элементы гидравлических сетей – ГОСТ 2.780-68;
- аппаратура распределительная и регулирующая гидравлическая и пневматическая – ГОСТ 2.781-68.
При отсутствии стандарта на данное изделие его изображают схематически в виде конструкторского очертания изделия, причем должны быть также показаны основные технологические штуцеры, загрузочные люки, входы и выходы основных продуктов. При необходимости допускается смещение штуцеров и отверстий по отношению к их истинному расположению, но с соблюдением их технологического назначения и взаимосвязи. Допускается изображать изделия на схеме без строгого соблюдения масштаба, но и без резкого нарушения соотношения габаритных размеров основных изделий.
Разводка трубопроводов к оборудованию показывается схематически, причем она должна отходить от основных магистральных трубопроводов, показанных также схематично ниже или выше оборудования, изображенного на схеме. Допускается показывать линии магистральных трубопроводов должны соответствовать ГОСТ 3464-63.
Арматура, а также другие приборы, устанавливаемые на оборудовании, должны быть показаны на схеме в соответствии с их действительными стандартами. Линии трубопроводов, а также расположенные на них арматуру и приборы следует показывать на схеме горизонтально и вертикально, т.е. параллельно линиям рамки формата.

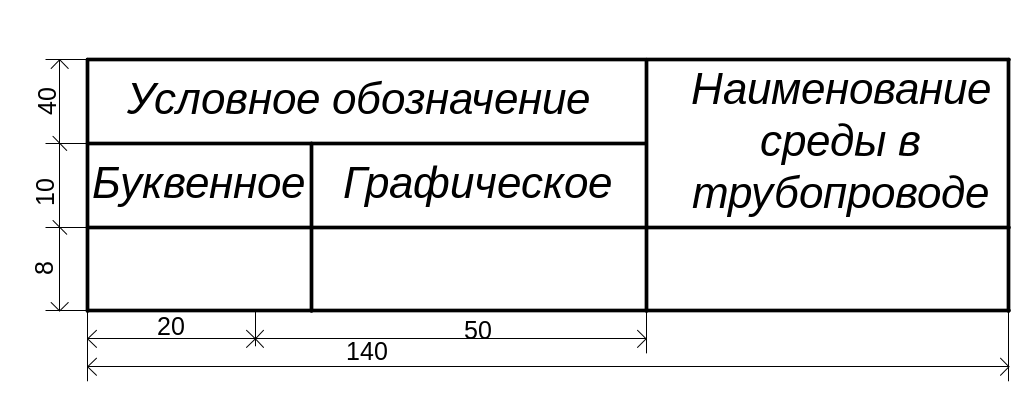

Условные изображения и обозначения трубопроводов, принятые на схеме, должны быть расшифрованы в таблице условных обозначений (табл. 20).
Т аблица 20.
Пересекать изображения аппаратов, машин и других изделий линиями трубопроводов не допускается. Основные магистральные трубопроводы, от которых отводятся трубопроводы дачной схемы, должны быть показаны горизонтальными линиями. На каждом трубопроводе у места его отвода от магистрального или места его подключения к аппарату иди машине нужно проставлять стрелки, указывающие направление движения потока и условное обозначение вида среды, например:
( -- газ; -- жидкость).

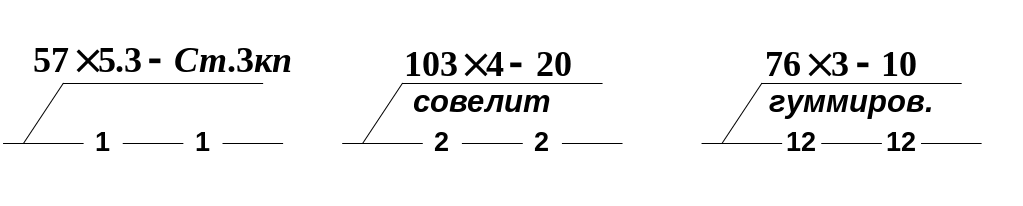

На трубопроводах должны быть указаны: размеры (наружный диаметр и толщина стенки), материал и сведения о внутреннем антикоррозийном покрытии или наружной изоляции (при наличии покрытия или изоляции). Соответствующие сведения следует приводить над условным обозначением трубопровода, например:
- трубопровод для воды, труба наружным диаметром 57 мм., толщиной стенки 3,5 мм, из стали марки Ст.3 КП;
- 2-2 - трубопровод для насыщенного водяного пара, труба с наружным; диаметром 103 мм, с толщиной стенки 4 мм, из стали марки Сталь 20, с наружной изоляцией из совелита;
- 12-12 - трубопровод для кислого раствора, трубе с наружным диаметром 76 мм, с толщиной стенки 3 мм из стали марки Сталь 10 с внутренней гуммировкой.

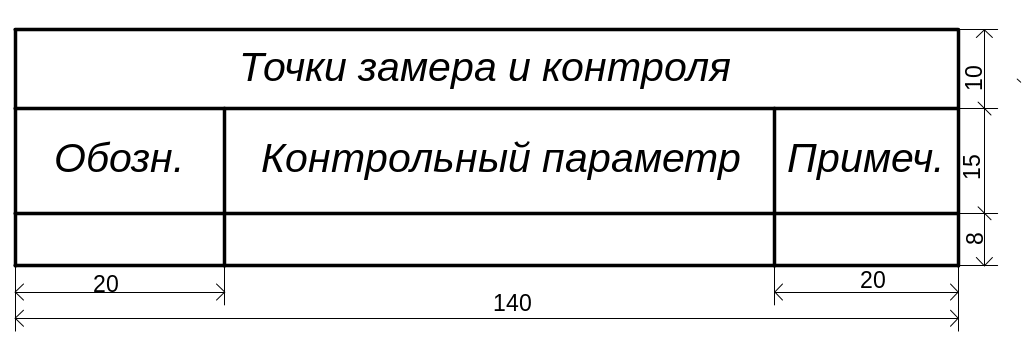

Показанные на оборудовании или трубопроводах точки установки приборов для замера и контроля температура, давления, расхода среды и т.п. заносятся в таблицу (табл. 21).
Объем курсового проекта по технологической схеме - 1 лист формата A1.
Т аблица 21.
Примеры выполненмия технологических схем абсорбции и апдсорбции приведены в приложениях.
