Объемная нагрузка по газу
м3/с.
Вспомогательные коэффициенты:
;
.
Допустимая скорость газа в колонне
м/с
Расчетный диаметр тарелки
м.
Примем D = 1 м.
Минимальный шаг разбивки tmin = 0,01 м.
Скорость пара в колонне
м/с .
Примем расстояние между тарелками Н = 0,4 м. Выберем тарелку ISP = 1, толщину полотна тарелки = 0,002м. Коэффициент расширения струи на выходе из отверстия
.
Примем шаг между отверстиями t = 0,032 м. По данным табл. 4.33 выберем стандартное свободное сечение тарелки f3 = 8 %.
Коэффициент сжатия струи на входе в отверстие
.
Коэффициент гидравлического сопротивления сухой тарелки
Коэффициент истечения жидкости
.
Доля площади тарелки, занятая стекающей жидкостью.
.
Рабочее относительное сечение тарелки
%.
Минимально допустимая скорость газа в свободном сечении колонны
м/с.
Максимально допустимая скорость газа в свободном сечении колонны
м/с;
;
.
Примем новое значение t = 0,01 и f3 = 26%. Тогда
; ; ; ;
%; м/с; м/с.
Увеличим диаметр колонны. Пример D = 2 м, t = 0,016 м и f3 = 19%. При этом
; ; ; ; f5 = 15,2 %;
м/с; м/с.

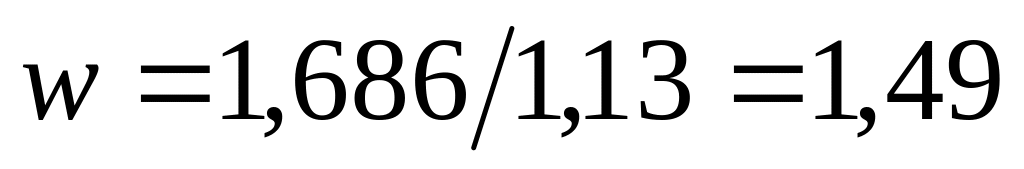

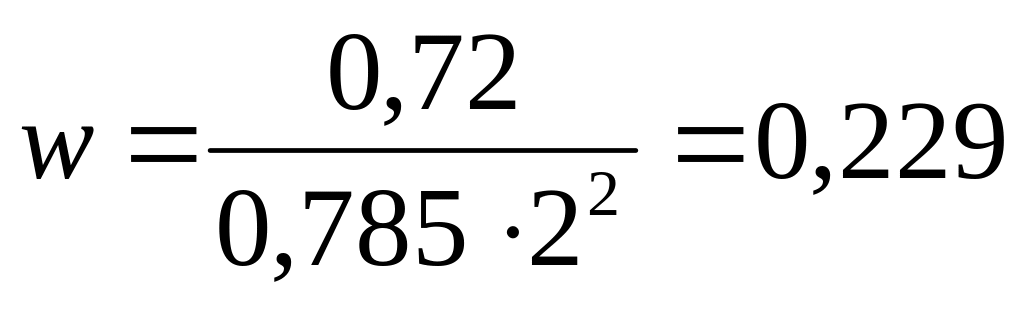

Скорость газа в колонне при D = 2 м
м/с.
Тогда

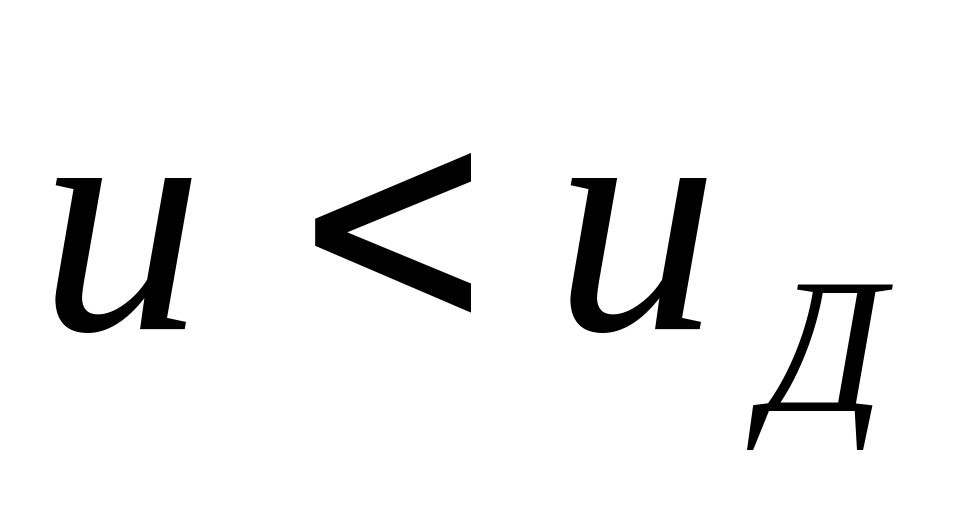

м/с > ;
м/с < .
Фактор нагрузки по пару
кг0,5/(м0,5с).
Коэффициент неоднородности поля статических давлений
.

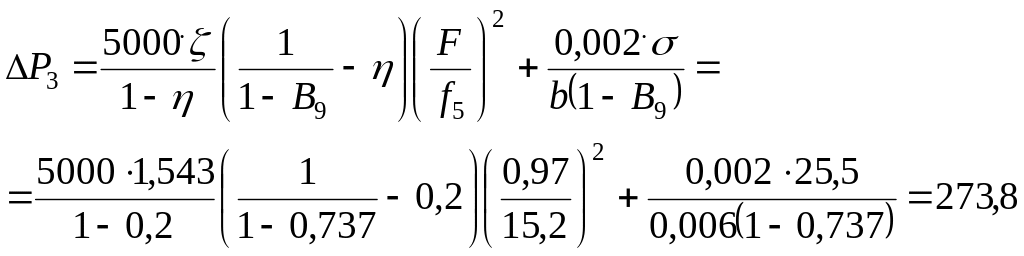

Гидравлическое сопротивление тарелки
Па;
P < Pд.
Гидравлическое сопротивление столба светлой жидкости
Па.
Высота слоя светлой жидкости
м.

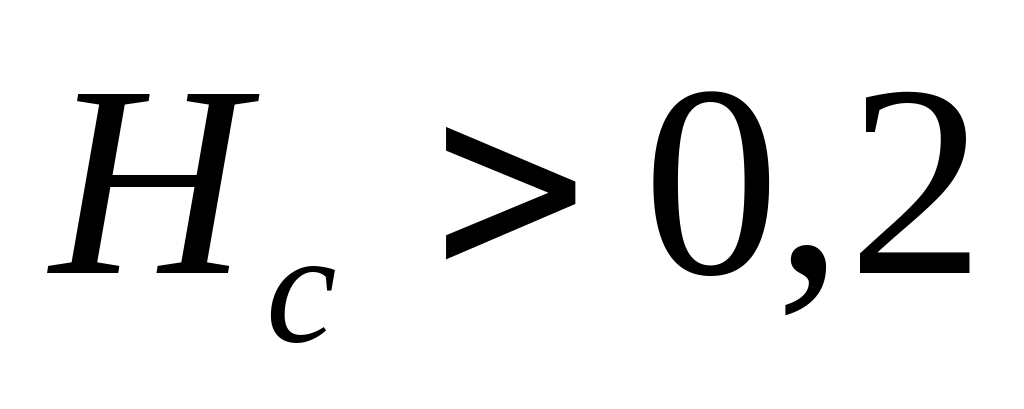

Высота слоя сепарационного пространства
м; .
Межтарельчатый унос жидкости
; e < 0,1.
Расчет окончен.
Пример 8.Гидравлический расчет жалюзийно-клапанной тарелки.
Давление в колонне 0,1175 МПа. Температура орошающей жидкости (флегмы) = 35 °С.
Исходные данные:
Объемный расход пара, м3/с,
- в верхней части колонны = 1,73,
- в нижней части колонны = 1,68.
Объемный расход жидкости, м3/с,
- в верхней части колонны = 0,0051,
- в нижней части колонны = 0,0091.
Плотность пара, кг/м3,
- в верхней части колонны = 3,179,
- в нижней части колонны = 3,368.
Плотность жидкости, кг/м3,
- в верхней части колонны = 793,58,
- в нижней части колонны = 774,21.

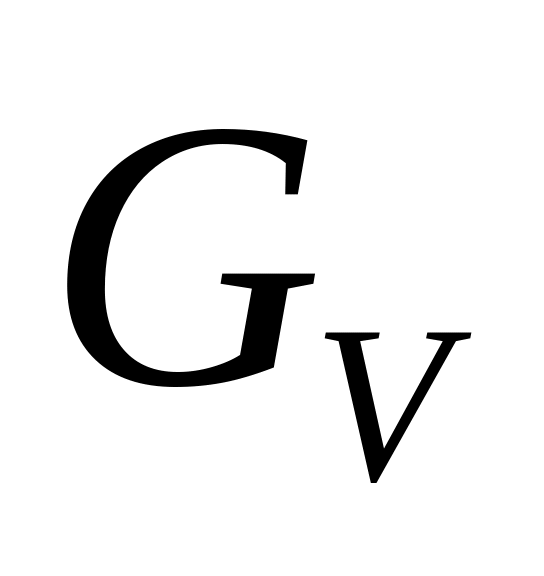

Массовый расход пара, кг/с,
- в верхней части колонны G = 5,5,
- в нижней части колонны G = 5,66.

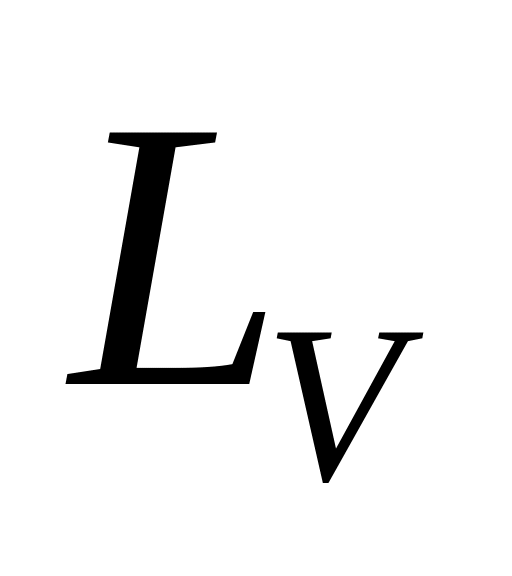

Массовый расход жидкости, кг/с,
- в верхней части колонны L = 4,05,
- в нижней части колонны L = 7,05.
Величину исходной глубины барботажа выбираем из табл. 4.40, = 0,05 м. Расстояние между тарелками выбираем Н = 0,45 м, и последующим расчетом проверяем правильность принятого значения .
Расчет диаметра колонны. Допустимая скорость пара в колонне, м/с, в верхней части
,
в нижней части
.
Значение допустимого фактора нагрузки по пару принимаем равным 2,85 кг0,5/(м0,5с) (табл. 11).
Таблица 11.
Значения допустимого фактора паровой нагрузки , кг0,5/(м0,5с)
Удельная нагрузка на единицу длины периметра слива , м3/(мс) |
в зависимости от расстояния между тарелками H, м |
|||
0,40 |
0,45 |
0,50 |
0,60 |
|
0,0 0,00345 0,00690 0,01389 0,02080 0,02778 0,02870 0,02990 0,03210 |
2,65 2,65 2,40 1,80 1,25 0,70 - - - |
2,85 2,85 2,70 2,10 1,50 0,90 0,85 - - |
3,20 3,20 3,00 2,45 1,85 1,30 1,25 1,15 - |
3,80 3,80 3,75 3,20 2,70 2,10 2,00 1,90 1,75 |
Расчетный диаметр верхней части колонны, м:
,
нижней части колонны
.
В соответствии со стандартным рядом принимают диаметр колонны D = 1,2 м.
Скорость пара в верхней части колонны, м/с:
(1,13 - площадь сечения колонны , м2), в нижней части колонны
.

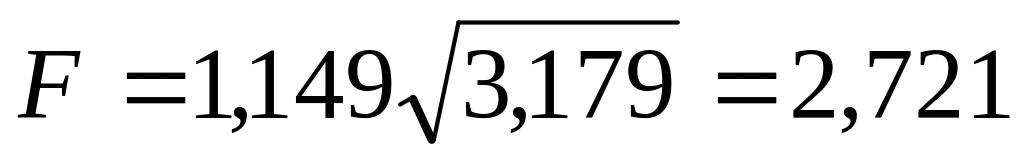

Фактор нагрузки по пару, кг0,5/(м0,5с), в верхней части колонны
,
в нижней части колонны
.
Таким образом, фактор нагрузки по пару F не превышает допустимого.
Величина периметра слива l2 и относительное свободное сечение перелива S2 выбирают по табл. 4.38:
l2 = 0,72 м; S2 = 5,3%.
Относительное свободное сечение тарелки и количество жалюзийно-клапанных элементов KL выбирают по табл 4.32:
f3 = 11,5; KL = 24.
Количество рядов жалюзийных элементов n = 5, расстояние от входного порога до отбойника l3 = 0,86 м.
Объемная нагрузка по жидкости на периметр слива, м3/(мс) в верхней части колонны
,
в нижней части колонны
.
Таким образом, , не превышает допустимого (0,035 м3/(мс))
Относительное рабочее сечение тарелки:
.
Нагрузка по жидкости на единицу площади тарелки, м3/(мс) для верхней части колонны
,
для нижней части колонны
.
Высоту сливного порога принимаем равной величине исходной глубины барботажа м = h7.
Минимально допустимая скорость пара в свободном сечении колонны, м/с, для верхней части колонны
,
для нижней части колонны
.
Заключительными этапами гидравлического расчета колонны являются, определение гидравлического сопротивления колонны и проверка правильности выбранного расстояния между тарелками по величине межтарельчатого уноса жидкости е. Для расчета гидравлического сопротивления колонны можно воспользоваться широко распространенной методикой с определением потери напора на сухой тарелке и в слое жидкости, пренебрегая потерей напора от сил поверхностного натяжения жидкости.
Расчет гидравлического сопротивления колонны. Скорость пара в свободном сечении колонны:
;
- в верхней части колонны
м/с,
- в нижней части колонны
м/с.

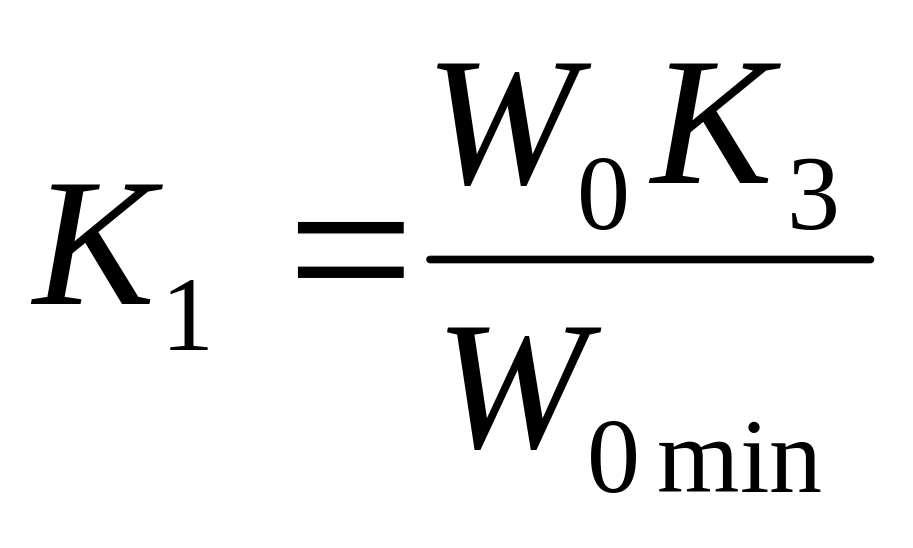

Коэффициент запаса сечения тарелки :
- в верхней части колонны
,
- в нижней части колонны
.

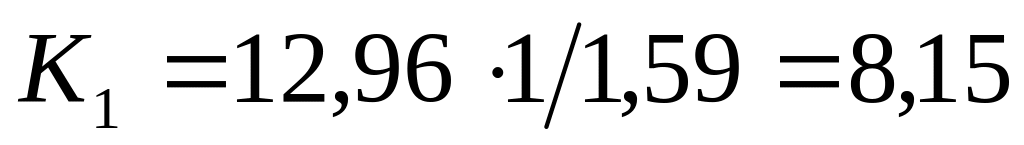

Поскольку K1 > 1, то скорость пара в рабочем свободном относительном сечении тарелки примем равной
- в верхней части колонны = 13,30 м/с,
- в нижней части колонны = 12,96 м/с,
Критерий Рейнольдса
,
где 0,12 - величина эквивалентного диаметра жалюзийно-клапанного элемента, м.
Для верхней части колонны
,
для нижней -
.

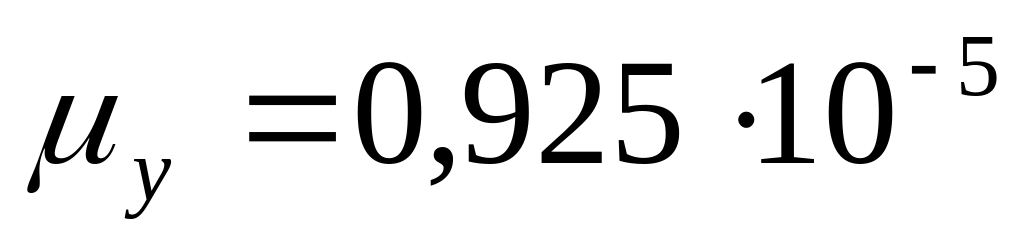

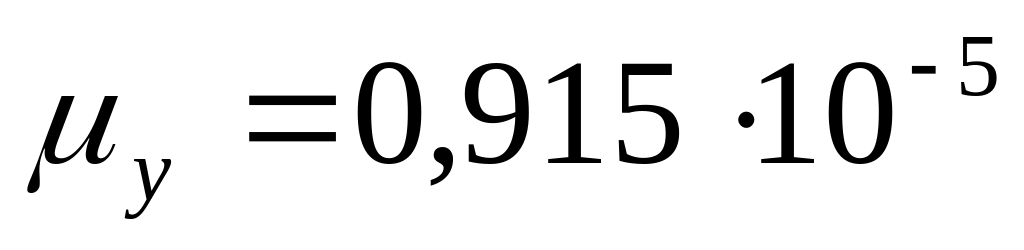

Вязкость пара в верхней части колонны
Па.с,
в нижней части колонны
Пас.

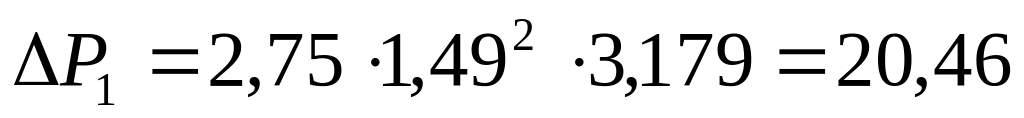

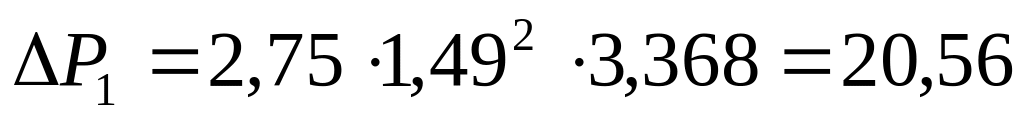

Гидравлическое сопротивление сухой тарелки , Па, поскольку Re > 6,6104.
Для верхней части колонны
Па,
для нижней -
Па.
Гидравлическое сопротивление газожидкостного слоя;
F>1,2; Па.
Для верхней части колонны
Па,
для нижней -
Па.

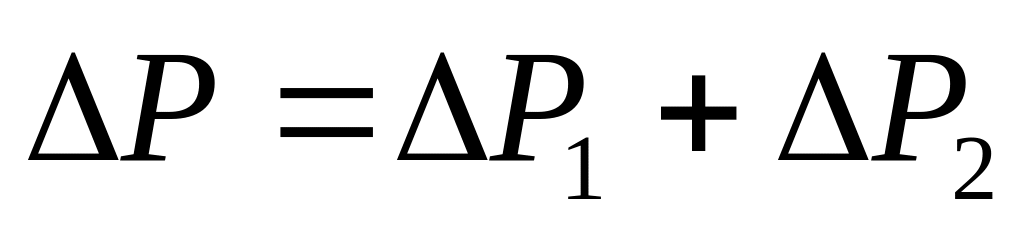

Гидравлическое сопротивление тарелки, Па:
.
- в верхней части колонны
Па,
- в нижней -
Па.
Общее сопротивление колонны
Па.
Межтарельчатый унос жидкости
.
Поскольку F>1,65 и > 0,00417, примем A6 = 0,0079.
.
Для верхней части колонны
.
Проверим межтарельчатый унос по верхней части колонны:
,
е < 0,1, но F > 1,8, поэтому необходима установка отбойников.
Допустимая скорость жидкости в переливе, м/с:

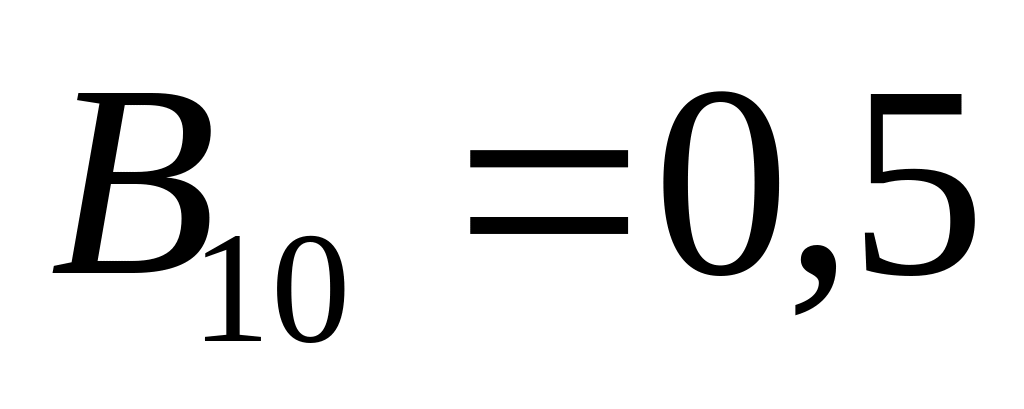

(K5 - коэффициент вспениваемости, принимаем K5 = 1, см. табл. 4.42);
.
Скорость жидкости в переливе, м/с:
;
, следовательно, расстояние между тарелками выбрано правильно.
Расчет окончен.
