Билет 22
1.База колонны.
База является опорной частью колонны и предназначена для передачи усилий с колонны на фундамент.
Для сквозных колонн, как правило, проектируют раздельные базы (под каждую ветвь своя база). Ветви сквозной колонны работают на продольные осевые силы, поэтому их базы рассчитывают и конструируют как базы центрально – сжатых колонн.
Центр плиты совмещают с центром тяжести ветви, в противном случае в ветви колонны появляется, дополнительны момент.
Базу каждой ветви рассчитывают на свою комбинацию M и N, дающую наибольшие усилия сжатия в ветви в нижнем сечении колонны.
Усилия, передающиеся на базы, определяются по формулам:
При большом изгибающем моменте и небольшой продольной силе в одной из ветвей может возникнуть растягивающее усилие.
Это усилие воспринимается анкерными болтами и определяется по формуле
Анкерные болты размещают по осям ветвей.
2 Стальные каркасы многоэтажных зданий
О сновными элементами каркаса являются колонны и балки, образующие систему, воспринимающую как вертикальные, так и горизонтальные нагрузки, и передающую их воздействия на фундамент

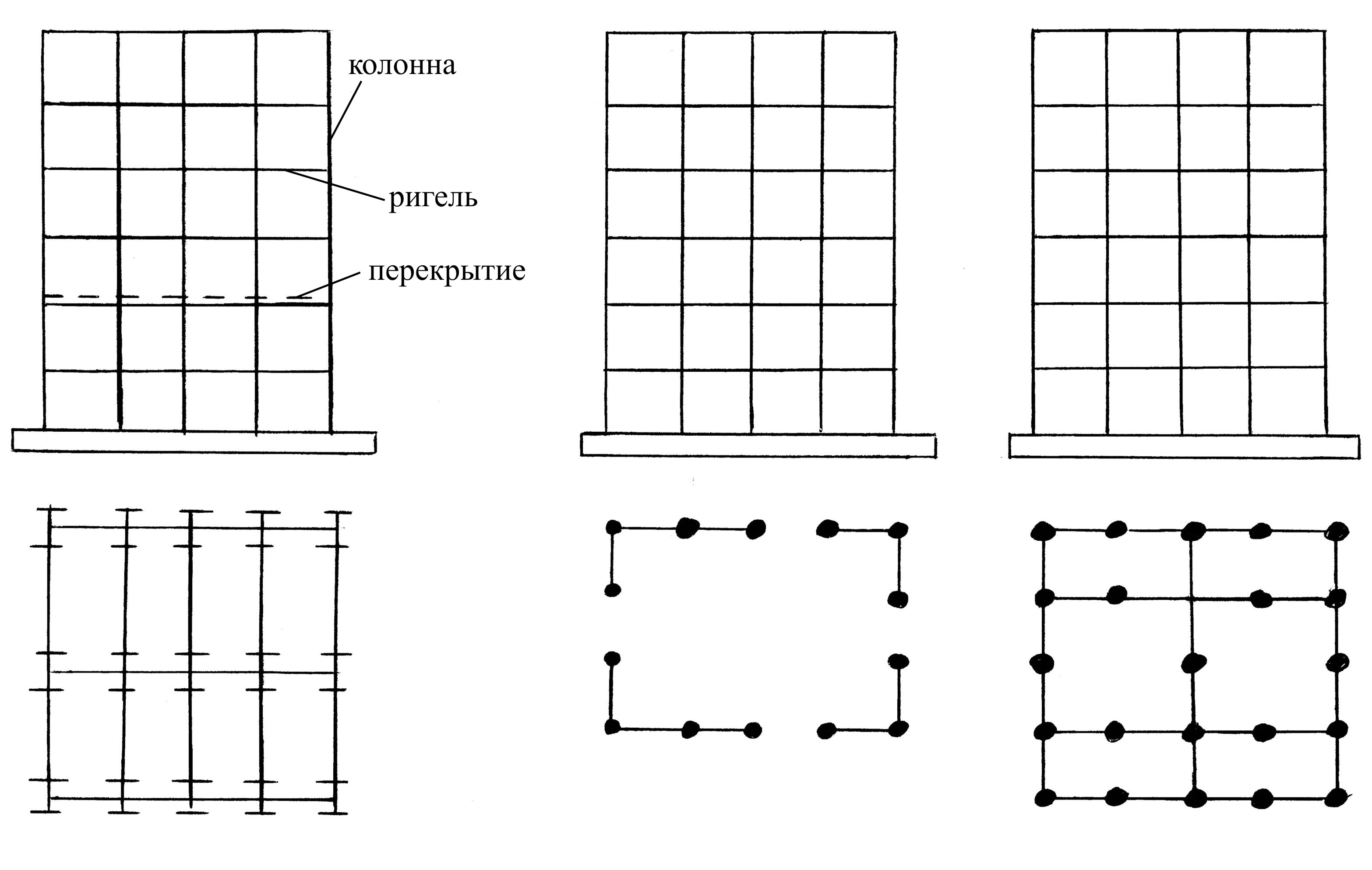

Рамная система (рис. а) состоит из жестко соединенных колонн и ригелей, образующих плоские и пространственные рамы, объединенные перекрытиями.

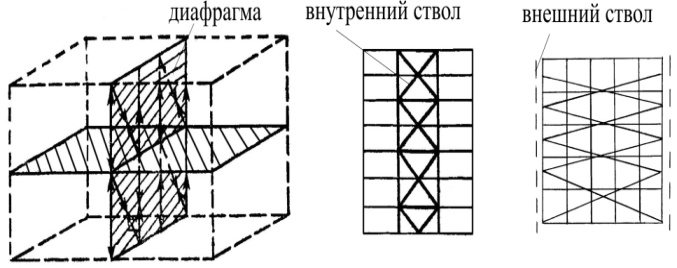

С вязевая система состоит из связевой конструкции, колонн и шарнирно присоединенных к ним ригелями
Основные рамно-связевые системы аналогичны по своей схеме связевым, но отличаются от них рамным соединением колонн и ригелей, не входящих в связевую конструкцию
Билет23
1.Определение расчетных длин колонны
Вертикальные габариты зависят от технологических условий производства.
Основные величины h1 h2 H hв hн h.h1 – минимальная отметка головки кранового рельса, которая задается из условия необходимой высоты подъема крюка над уровнем пола.h2 – расстояние от головки кранового рельса до низа несущих конструкций покрытия, зависящее от вертикального габарита мостового крана.h2= (hк+100) +aгде hк – вертикальный габарит крана по ГОСТ;100мм – зазор, установленный по требованиям техники безопасности;а = 200 400мм – размер, учитывающий прогиб конструкций покрытия (для больших пролетов – больший размер)Окончательный размер h2 назначают кратным 200мм.
H- высота цеха от уровня пола до низа конструкций покрытия. H принимают кратным 1,2 м при H 10,8 м и 1,8м при H >10,8м из условия соизмеримости со стандартными ограждающими конструкциями.
В отдельных случаях принимают H кратным 0,6м.
Изменение H производят за счет увеличения h1, оставляя h2минимально необходимым.
Высота подкрановой части от верха колонны до низа стропильных фермhв=h2+hп.б.+hpгде h2 – определено ранее;hп.б – высота подкрановой балки. Ее определяют при подборе сечения подкрановой балки, который нужно выполнить до статического расчета рамы;hp – высота подкранового рельса, принимается по ГОСТ.
Высота подкрановой части колонныhн=H – hв.+ (0,6 1) м.где 0,6 1,0м – заглубление колонны ниже уровня пола.
Общая высота стойки рамы (колонны) от низа фермы (ригеля) до низа базы.h = hн + hв
Высота колонны у опоры ригеля hоп зависит от принятой конструкции стропильных ферм и равна их высоте на опоре.
