2.9 Расчет пусковых характеристик
2.9.1 Расчёт токов с учётом влияния изменения параметров под влиянием эффекта вытеснения тока
Вычислим активное сопротивление обмотки ротора с учетом влияния эффекта вытеснения тока: расч. =115С; 115=10-6/20,5 Омм; bС/bП=1; f1=50 Гц.
Определим высоту стержня в пазу
hс = hп2 – (h ш + hш); (134)
hс = 19,5 – (0,75 + 0,3) = 18,45 мм .
Вычислим приведенную высоту стержня по формуле
(135)
По [2] для =1,17 находим = 0,15.
Определим глубину проникновения тока
; (136)
.

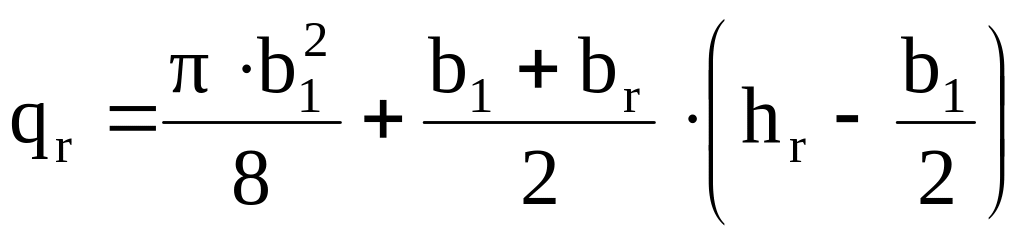

Определим площадь сечения, так как < hr < h1 + b1/2 ( < 16 > )
; (137)
;
; (138)
мм.
Вычислим значение коэффициента kr по формуле
; (139)
kr = .
Вычислим значение коэффициента KR по формуле
; (140)
;
где r’c = rc = 55 10-6 Ом.
Определим приведенное сопротивление обмотки ротора с учетом влияния эффекта вытеснения тока
r2ξ = KR r2 ; (141)
r2ξ = 1,07 0,76 = 0,813 Ом.

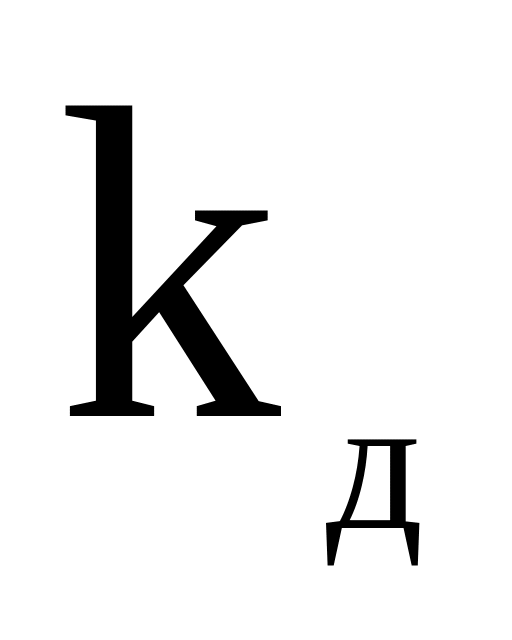

Определим индуктивное сопротивление обмотки ротора с учетом влияния эффекта вытеснения тока для = 1,17 находим = kД = 0,94.

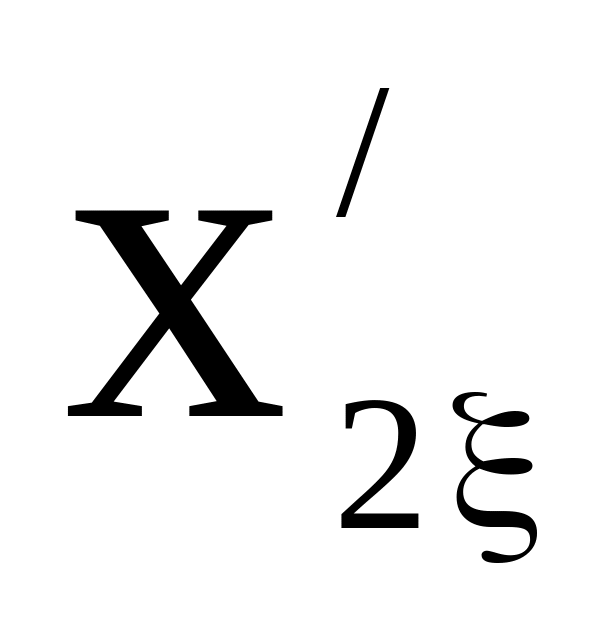

Определим изменение индуктивного сопротивления фазы обмотки ротора от действия эффекта вытеснения тока
; (142)
,
где П2 - коэффициент магнитной проводимости пазового рассеяния с учетом эффекта вытеснения тока
п2 = п2 - п2 , (143)
п2 = 2,82 – 0,06 = 2,76;
где
; (144)
;
где ’П2 – коэффициент магнитной проводимости участка паза, занятого проводником с обмоткой
; (145)
.
Определим приведенное индуктивное сопротивление ротора с учетом вытеснения тока по формуле
x2ξ = Кx x2 ; (146)
x2ξ = 0,99 ∙ 2,35 = 2,33 Ом.
Определим пусковые параметры по следующим формулам:
X12П = k x12 ; (147)
x12П = 1,6 53,46 = 85,54 Ом;
с1П = 1 + x1 /x12П ; (148)
с1П = 1 + 1,54/85,54 = 1,018 Ом.
Рассчитаем токи с учетом влияния эффекта вытеснения тока (для S=1)
RП = r1 + c1 П r2 ξ / S; (149)
RП = 1,36 + 1,018 0,813 = 2,188 Ом;
XП = x1 + c1П x2ξ ; (150)
XП = 1,54 + 1,018 2,33 = 3,91 Ом.
Вычислим приведенный ток ротора по формуле
; (151)
.

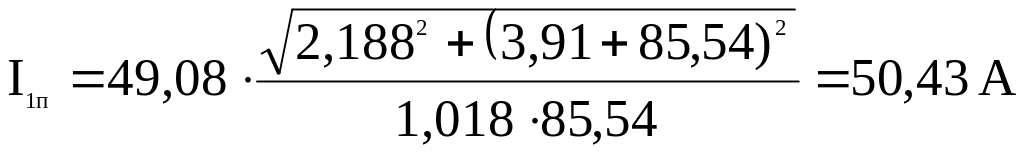

Вычислим ток статора по формуле
; (152)
.

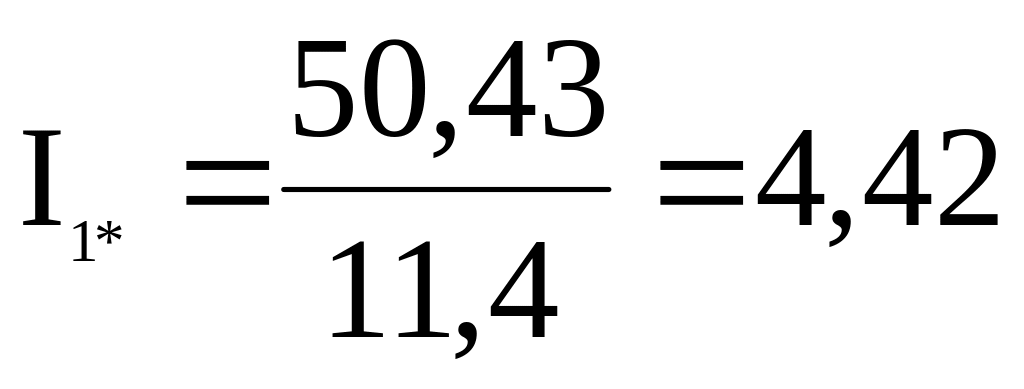

Вычислим относительное значение I*1
; (153)
.

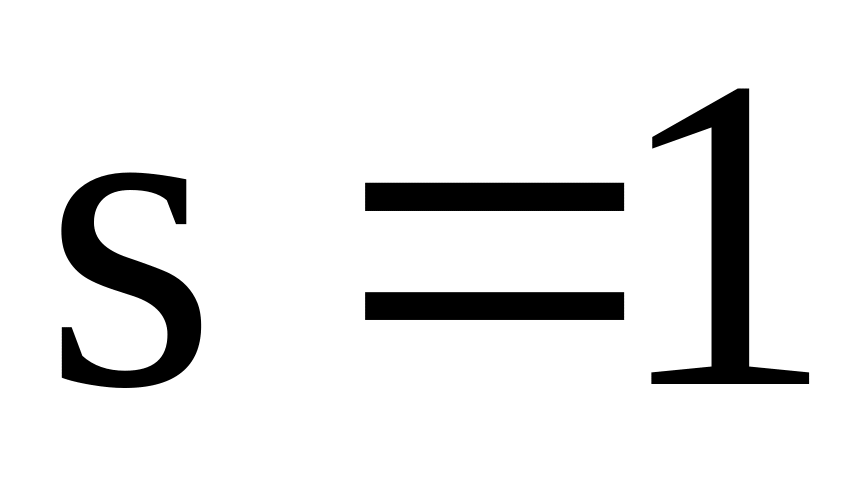

Подробный расчет приведен для , для других значений скольжений расчет аналогичный.
Результаты расчета пусковых характеристик асинхронного двигателя с учетом влияния эффекта вытеснения тока занесем в таблицу 2.
Таблица 2 – Расчет токов в пусковом режиме асинхронного двигателя с короткозамкнутым ротором с учетом влияния эффекта вытеснения тока
Расчетные величины |
Размерность |
Скольжение |
Sкр |
||||
1 |
0,8 |
0,5 |
0,2 |
0,1 |
0,243 |
||
|
|
1,17 |
1,05 |
0,83 |
0,52 |
0,37 |
0,58 |
|
|
0,15 |
0,1 |
0,42 |
0,065 |
0,017 |
0,099 |
|
мм |
16 |
16,8 |
13 |
17,3 |
18,1 |
16,8 |
|
|
1,1 |
1,04 |
1,35 |
1,01 |
0,97 |
1,04 |
|
|
1,07 |
1,03 |
1,24 |
1,007 |
0,98 |
1,03 |
|
Ом |
0,813 |
0,783 |
0,942 |
0,765 |
0,745 |
0,783 |
|
|
0,94 |
0,95 |
0,97 |
0,98 |
0,99 |
0,98 |
|
|
2,76 |
2,83 |
2,85 |
2,86 |
2,87 |
2,86 |
|
|
0,99 |
1,007 |
1,01 |
1,012 |
1,014 |
1,012 |
|
|
2,33 |
2,366 |
2,374 |
2,378 |
2,383 |
2,378 |
|
Ом |
2,1888 |
2,356 |
3,2778 |
5,254 |
8,944 |
4,64 |
|
Ом |
3,91 |
3,95 |
3,96 |
3,96 |
3,97 |
3,96 |
|
А |
49,08 |
47,83 |
42,8 |
33,44 |
22,48 |
36,06 |
|
А |
50,43 |
49,17 |
44,02 |
34,43 |
23,22 |
35,47 |
