Расчет рабочих характеристик
Определим взаимное активное сопротивление обмоток статора и ротора
; (125)
.
Определим взаимное индуктивное сопротивление обмоток статора и ротора
; (126)
.
Вычислим относительное значение r*12 по формуле
; (127)
.
Вычислим относительное значение х*12
; (128)
.
Удовлетворяет интервалу [2 4,5].
Определим значение коэффициента c1 Г-образной схемы замещения
; (129)
.
Определим активную составляющую тока синхронного холостого хода
; (130)
.
Определим расчетные значения коэффициентов по формулам:
; (131)
(132)
; (133)
;
Ом;
Ом.
Определим потери, не изменяющиеся при изменении скольжения, по следующей формуле
Номинальное скольжение
.
Результаты расчетов занесем в таблицу 1. По ее данным построим графики рабочих характеристик.
Уточним значение номинального скольжения по полученным характеристикам (рисунок 3): . Заполним последний столбец для номинального скольжения.
Номинальные данные спроектированного двигателя: кВт; В; А; ; .
Таблица 1 – Рабочие характеристики
Расчетные величины |
Размерность |
Скольжение |
||||||
0,0078 |
0,0156 |
0,0234 |
0,0312 |
0,039 |
0,0468 |
0,0385 |
||
|
Ом |
103,18 |
51,59 |
34,39 |
25,8 |
20,64 |
17,2 |
20,9 |
R |
Ом |
104,58 |
52,99 |
35,79 |
27,2 |
22,04 |
18,6 |
22,3 |
X |
Ом |
4,07 |
4,07 |
4,07 |
4,07 |
4,07 |
4,07 |
4,07 |
Z |
Ом |
104,66 |
53,15 |
36,02 |
27,5 |
22,41 |
19,04 |
22,67 |
|
A |
2,1 |
4,14 |
6,11 |
8 |
9,82 |
11,55 |
9,7 |
cos |
|
0,999 |
0,997 |
0,994 |
0,989 |
0,983 |
0,977 |
0,984 |
sin |
|
0,039 |
0,077 |
0,113 |
0,148 |
0,182 |
0,214 |
0,18 |
|
A |
2,41 |
4,44 |
6,38 |
8,22 |
9,96 |
11,60 |
9,86 |
|
A |
4,08 |
4,32 |
4,69 |
5,18 |
5,79 |
6,47 |
5,75 |
|
A |
4,74 |
6,19 |
7,92 |
9,72 |
11,52 |
13,28 |
11,41 |
|
A |
2,16 |
4,26 |
6,29 |
8,23 |
10,1 |
11,88 |
9,98 |
|
кВт |
0,092 |
0,156 |
0,256 |
0,385 |
0,541 |
0,720 |
0,53 |
|
кВт |
0,011 |
0,041 |
0,090 |
0,154 |
0,233 |
0,322 |
0,227 |
|
кВт |
0,008 |
0,015 |
0,021 |
0,027 |
0,033 |
0,038 |
0,0325 |
|
||||||||
Продолжение таблицы 1 |
||||||||
|
кВт |
0,311 |
0,412 |
0,567 |
0,766 |
1,007 |
1,28 |
|
|
кВт |
0,311 |
1,262 |
1,956 |
2,567 |
3,316 |
4,407 |
|
|
|
0,804 |
0,859 |
0,865 |
0,859 |
0,847 |
0,833 |
0,848 |
cos |
|
0,512 |
0,717 |
0,806 |
0,846 |
0,865 |
0,873 |
0,865 |

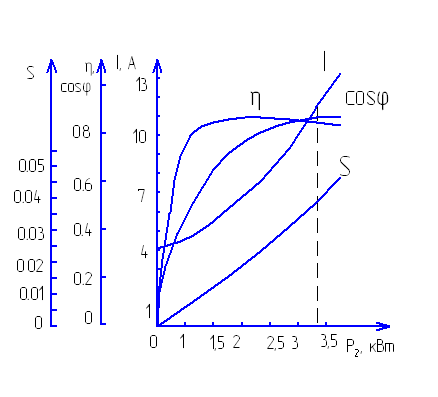

Рисунок 3 – Рабочие характеристики
